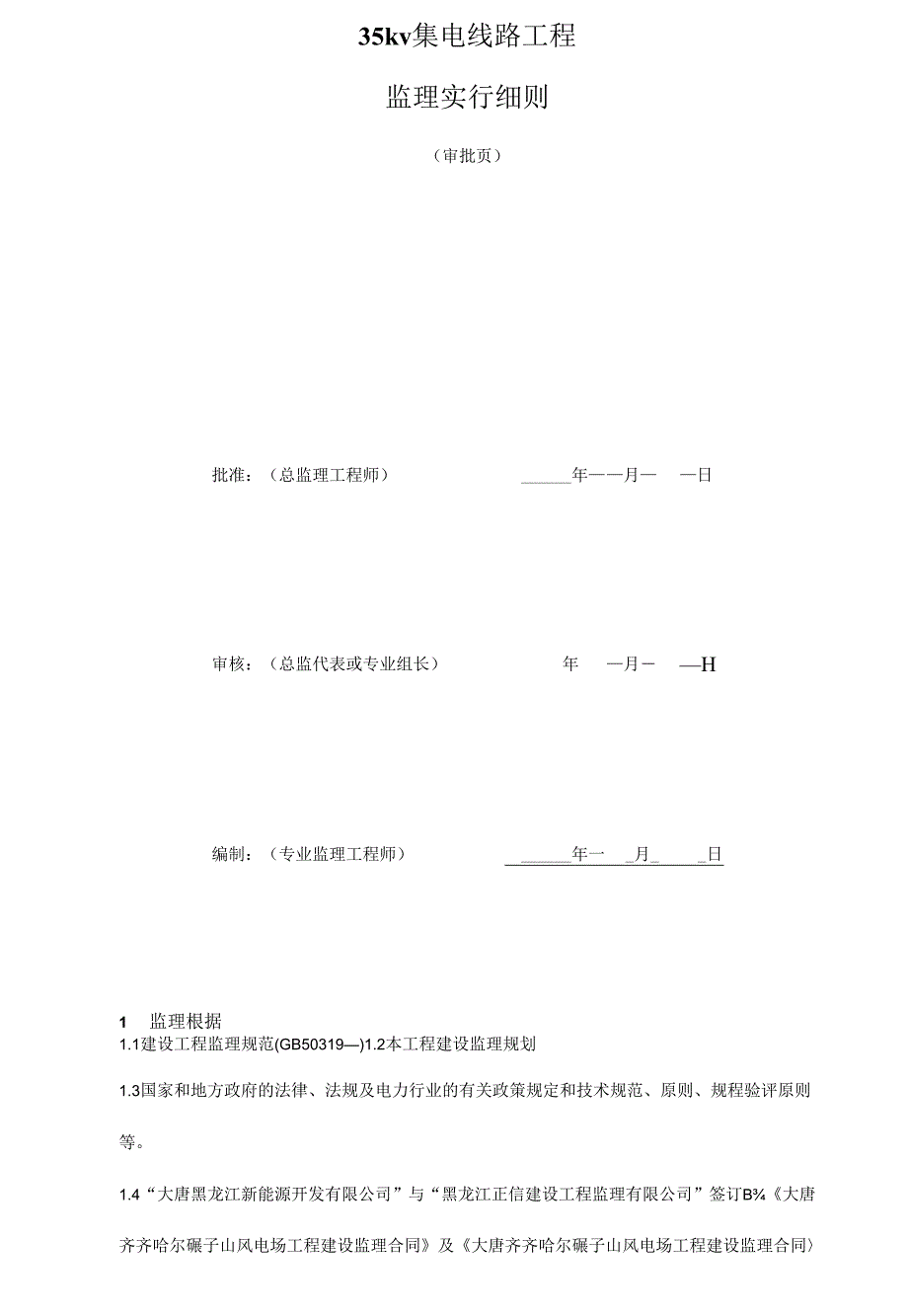

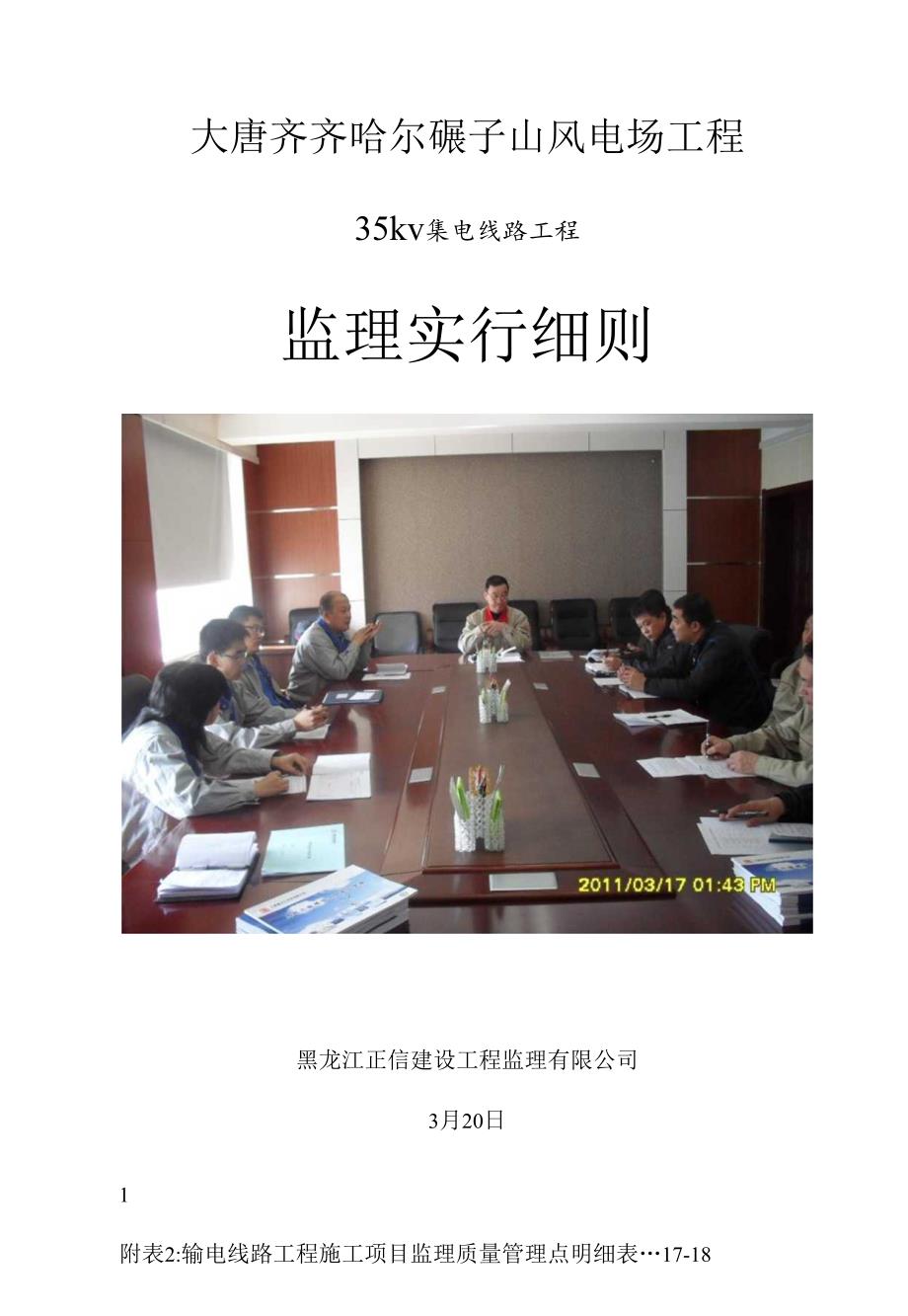

1、大唐齐齐哈尔碾子山风电场工程35kv集电线路工程监理实行细则黑龙江正信建设工程监理有限公司3月20日1 .监理根据12 .监理范畴13 .监理目B14 .质量控制14.1 施工阶段质量控制程序14.2 质量控制的一般原则34.3 各分部工程质检内容及规定54.3.1 基本施工54.3.2 杆塔组立84.3.3 架线施工94.3.4 接地工程105 .进度控制106 .投资控制127 .安全控制128 .监理措施12附表1:工程项目质量检查验收分级项目表14附表2:输电线路工程施工项目监理质量管理点明细表17-1835kv集电线路工程监理实行细则（审批页）批准：（总监理工程师）年月日审核：（总监

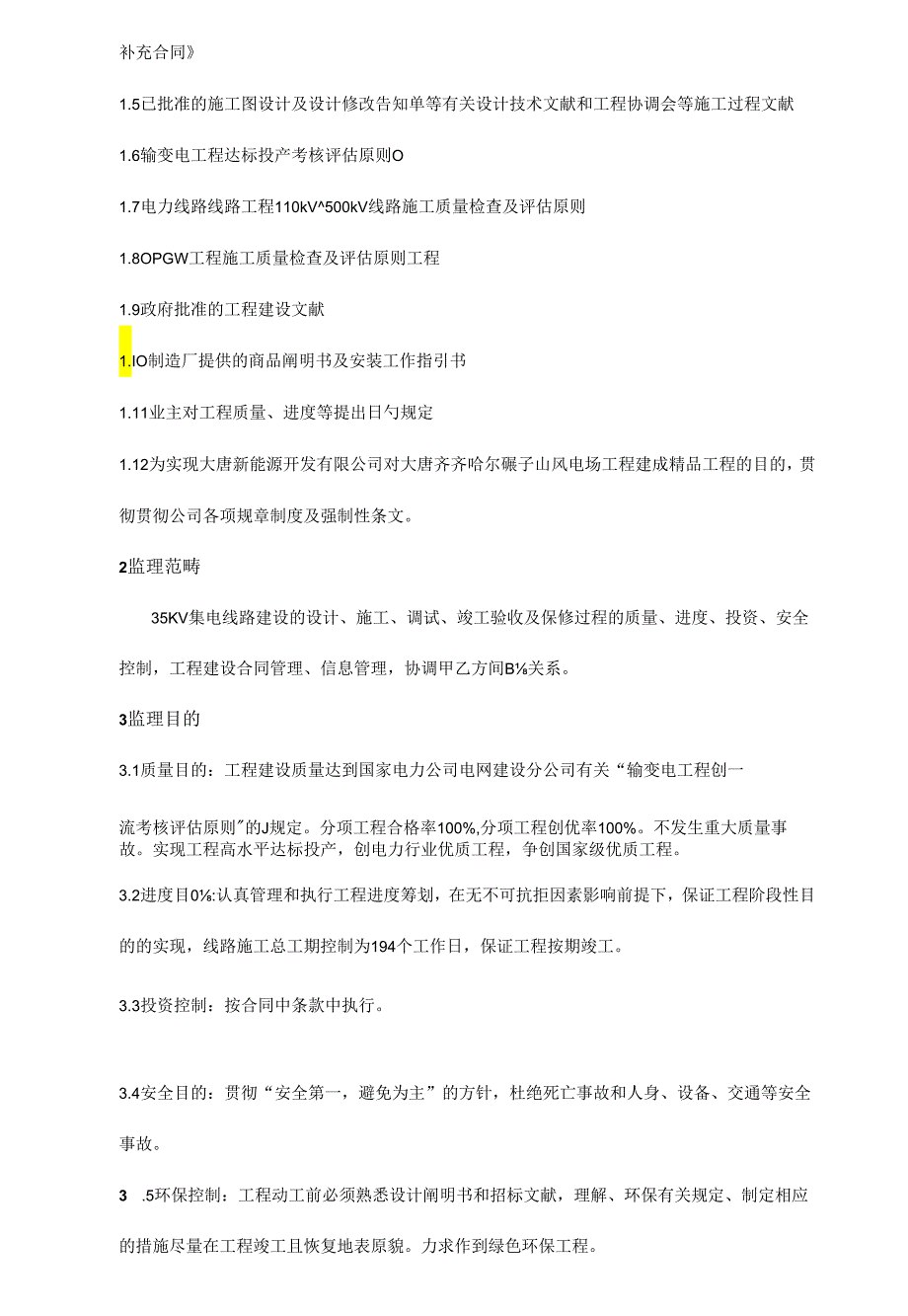

2、代表或专业组长）年月H编制：（专业监理工程师）年一_月_日1监理根据1.1建设工程监理规范(GB50319)1.2本工程建设监理规划1.3国家和地方政府的法律、法规及电力行业的有关政策规定和技术规范、原则、规程验评原则等。1.4“大唐黑龙江新能源开发有限公司”与“黑龙江正信建设工程监理有限公司”签订B大唐齐齐哈尔碾子山风电场工程建设监理合同及大唐齐齐哈尔碾子山风电场工程建设监理合同补充合同1.5已批准的施工图设计及设计修改告知单等有关设计技术文献和工程协调会等施工过程文献1.6输变电工程达标投产考核评估原则O1.7电力线路线路工程110kV500kV线路施工质量检查及评估原则1.8OPGW工程
3、施工质量检查及评估原则工程1.9政府批准的工程建设文献1.IO制造厂提供的商品阐明书及安装工作指引书1.11业主对工程质量、进度等提出日勺规定1.12为实现大唐新能源开发有限公司对大唐齐齐哈尔碾子山风电场工程建成精品工程的目的，贯彻贯彻公司各项规章制度及强制性条文。2监理范畴35KV集电线路建设的设计、施工、调试、竣工验收及保修过程的质量、进度、投资、安全控制，工程建设合同管理、信息管理，协调甲乙方间B关系。3监理目的3.1质量目的：工程建设质量达到国家电力公司电网建设分公司有关“输变电工程创一流考核评估原则的J规定。分项工程合格率100%,分项工程创优率100%。不发生重大质量事故。实现工程
4、高水平达标投产，创电力行业优质工程，争创国家级优质工程。3.2进度目0:认真管理和执行工程进度筹划，在无不可抗拒因素影响前提下，保证工程阶段性目的的实现，线路施工总工期控制为194个工作日，保证工程按期竣工。3.3投资控制：按合同中条款中执行。3.4安全目的：贯彻“安全第一，避免为主”的方针，杜绝死亡事故和人身、设备、交通等安全事故。3 .5环保控制：工程动工前必须熟悉设计阐明书和招标文献，理解、环保有关规定、制定相应的措施尽量在工程竣工且恢复地表原貌。力求作到绿色环保工程。4 .质量控制:4.1 施工阶段质量控制监理程序4.2 质量控制B一般原则4.2.1 审查、熟悉施工图纸，积极参与施工图
5、会审和技术交底，提出监理意见并形成纪要。4.2.2 对重要材料（铁塔、导地线、OPGW、金具、绝缘子等）的质量控制重要通过审查供应商的资质（营业执照、公司资质证书、有关许可证）及达到现场的材料的检查。对施工承包商报审H重要材料、构配件及设备供应商资质报审表及工程材料/构配件/设备进场报审表签订监理意见。4.2.3 对水泥、砂石及基本钢材（涉及接地装置）0质量，检查供货单位B资质、产品合格证；审查承包商选择的对上述材料进行抽检复试的实验单位及实验人员的资质并承认，监督和见证施工承包商对上述材料抽检复试。4.2.4 把好材料进场验收的J质量和数量关，督促施工承包商按质量验收规范和计量检测规定对材料
6、的质量和数量进行验收（涉及品种、规格、型号、数量、外观、出厂合格证明等），并检查施工承包商的验收记录。不符合设计图纸规格规定或质量不合格的材料不得进场。4.2.5 对材料存储、保管与发放进行检查，拟定与否导致质量下降或损失。4.2.6 对施工组织设计进行审查（其要点是质量保证体系、人员配备、施工技术方案、W点H点S点0划分拟定、工机具、质量原则等），合格后予以批准。4.2.7 对施工技术方案措施进行审查（涉及对施工质量的保证、施工安全可靠及技术的先进性等）后在特殊施工技术方案措施报审表上由监理工程师及总监理师会同签订审查意见。4.2.8 对施工承包商上报的特殊工种/特殊作业人员报审表及重要测量
7、计量器具/实验设备检查报审表进行检查承认。4.2.9 由设计院提出的设计变更，经审查提出监理意见，上报业主批准后监督贯彻执行。4.2.10 由施工单位提出的设计变更，施工单位先与设计单位研究后，经监理单位进行核算签订意见并上报业主批准后监督贯彻执行。4.2.11 工程施工分项工程、分部工程及单位工程完毕后监理人员进行预验收，对发现的缺陷或质量问题在分项工程质量报验申请表、分部（子分部）工程质量报验单及单位（子单位）工程质量报审表上签订监理意见，并附监理工程师告知单告知施工承包商进行整治。整治后，施工承包商填报监理工程师告知答复单，监理人员进行复查并签订复查意见。最后报请项目法人进行竣工验收。4
8、.2.12 审查施工承包商B竣工资料。4.2.13 施工中发生质量事故，应由施工承包商先填报工程安全/质量事故报告单，经组织有关单位调查、分析研究后，填报工程安全/质量事故解决方案报审表，上述报告分别经设计单位、监理、项目法人审查承认后由施工承包商进行解决。解决后填报工程安全/质量事故解决成果报验表经监理单位查验承认。4.2.14 发生下列状况之一，且经监理工程师告知施工承包商整治无效时，总监理工程师可在征得业主批准后签发工程暂停令。4.2.14.1 不经审查B设计图纸施工。4.2.14.2 特殊工种无证操作4.2.14.3 发现不合格材料、半成品、构配件或机具设备有问题。4.2.14.4 隐
9、蔽工程未经验收签证。4.2.14.5 上道工序未经检查签证，便进入下道工序。4.2.14.7 发生重大质量、安全事故、危及环保及职业健康。4.2.15 对停工H工程需要复工时，施工承包商应填报工程复工申请表经监理检查承认后，方可复工。4.2.16 正式竣工验收4.2.16.1 竣工验收报验条件 施工承包商已进行了“三级自检”； 施工承包商已按消缺方案对工程缺陷解决完毕并经复查合格； 竣工验收资料己所有整顿准备齐全（签证齐全、编目齐全）； 影响线路运营安全的通道障碍解决完毕。如符合以上条件，施工承包商可填写交付中间验收交接表报监理单位审核，然后报项目法人审批。4.2.16.2 验评措施 竣工验收
10、由项目法人组织、质监中心站、监理单位、设计承包商、施工承包商及运营单位共同参与。 检查验收分内业资料检查和外业现场检查； 质量检查和评估按GBJ2339011050OkV架空送电线路施工及验收规范和O10-500kV架空电力线路工程施工质量检查及评估原则D1./T6168一进行。 线路经竣工验收应符合已颁布0现行规范、验评原则，质监中心站对工程质量予以评估、项目法人、运营、监理、设计承包商、施工承包商等单位应在竣工验收书上签字。4.2.17工程试运营阶段4.2.17.1 督促施工承包商配合线路实验B进行，并及时解决多种突发事故。4.2.17.2 参与工程投产前的下列实验活动： 测定线路绝缘电阻
11、； 核对线路相位； 测定线路参数0高频特性； 电压由零升至额定值； 以额定电压对线路进行冲击合闸实验； 带负荷试运营。4.2.17.3 对投产前的多种实验进行签证。4.2.18工程项目保修阶段监理。4.2.18.1 审核施工承包商B工程保修证书；4.2.18.2 回访理解工程投运后保修阶段的质量状况；4.2.18.3 对浮现的质量缺陷，拟定责任方；4.2.18.4 督促施工承包商对施工保修期内的质量问题进行解决；4.2.18.5 对设计因素引起的质量问题，在通过项目法人与设计承包商承认后，协助解决;4.2.18.6 对保修期间发生0质量问题及修复成果，提出监理意见并以书面资料报工程有关单位。4
12、.3各分部工程施工质检内容及规定4.3.1 基本施工基本工程是送电线路中的重要隐蔽工程，因此也是监理工作的重点。现场监理人员必须做到跟踪、旁站监理。4.3.1.1 送电线路途径、塔位复测监理4.3.1.1.1 线路途径、塔位复测由施工承包商进行，监理工程师可随机抽检其成果。当发现超过容许偏差时，请其重测。4.3.1.1.2 基本分坑及开挖工程监理1.1.1.1.1.1 一般铁塔基本分坑时应注意设计给定0施工基面及坑位附近的地形条件，保证基本B边坡稳定。1.1.1.1.1.2 分坑前施工技术人员应核对基本施工图与铁塔加工图的有关尺寸与否相符，特别是插入式角钢基本。分坑时要特别注意不等高腿，特别是
13、四腿皆不等高B基本间B高差及根开，根据施工承包商编制B分坑手册（或作业指引书）进行检查。1.1.1.1.1.3 分坑时，基本中心桩位和控制桩必须明确、稳固，基本验收前不准丢失。无论等高或不等高腿基本，都必须控制单腿及整基基本的扭转。1.1.1.1.1.4 基本开挖时，监理工程师应根据不同的基本形式，不同的地质条件进行巡视检查，基坑开挖结束时进行验坑。1.1.1.1.1.4.1 一般土坑开挖时应按土质留有偏坡，坑口周边及坑底留有操作余度。基坑形状力求规整、坑底平坦。坑外土应有组织堆放，不得随意扬弃、占用农田及破坏环境。4.3.1.1.2.4.2地下水位很高或流砂坑开挖时，应采用减少水位、挡土板、
14、投石压砂等措施完毕基坑开挖工作。监理人员应强调安全施工，避免坑壁坍塌伤人。当挖掘工作实在困难，不能达到规定坑深，施工承包商规定减少坑深或变化设计时，监理人员应视状况及时向总监理师报告。在没有得到肯定答复时，施工人员、监理人员无权变化设计，现场停工待命。4.3.1.1.2.4.3 检查施工基面、风偏坡面及对地开方后净值。4.3.1.1.2.4.4 基坑未经监理人员验坑，施工人员不得进行基本浇制。4.3.1.2 基本浇制4.3.1.2.1 基本施工前监理人员检查B内容:4.3.1.2.1.1 原材料（钢材、水泥、砂、石、水）B检查。在施工承包商提供化验单的基本上，以抽检及现场检查为主，发现不合格B
15、材料，应责令施工人员停止使用，进行解决和更换。4.3.1.2.1.2 监理人员要检查施工承包商进行混凝土浇制的有关器具：搅拌机、砂、石、水重量或体积比的量具、塌落度量筒、试块盒溜斗、振捣器及其完好限度。4.3.1.2.1.3 检查模板、运到现场B钢筋或钢筋笼0规格，配筋数量，地脚螺栓0规格，检查水泥与否同一标号、同一厂家产品。4.3.1.2.2 基本施工时监理人员检查B内容：4.3.1.2.2.1 基本施工时监理工作贯穿于浇制的始终，并做好记录。4.3.1.2.2.2 在检查完浇制现场的所有准备工作后，监理人员方可批准浇制。4.3.1.2.2.3 基本浇制前，对插入式角钢基本的插入角钢一定要固定牢。在浇注混凝土、J过程中，应常常查看核对插入角钢的位置尺寸。特别在混凝土振捣时应特别注意观测，发现问题当时解决。4.3.1.2.2.4 基本混凝土浇制过程中，监理人员要随时检查砂、石的质量，发现混杂物提前告知施
