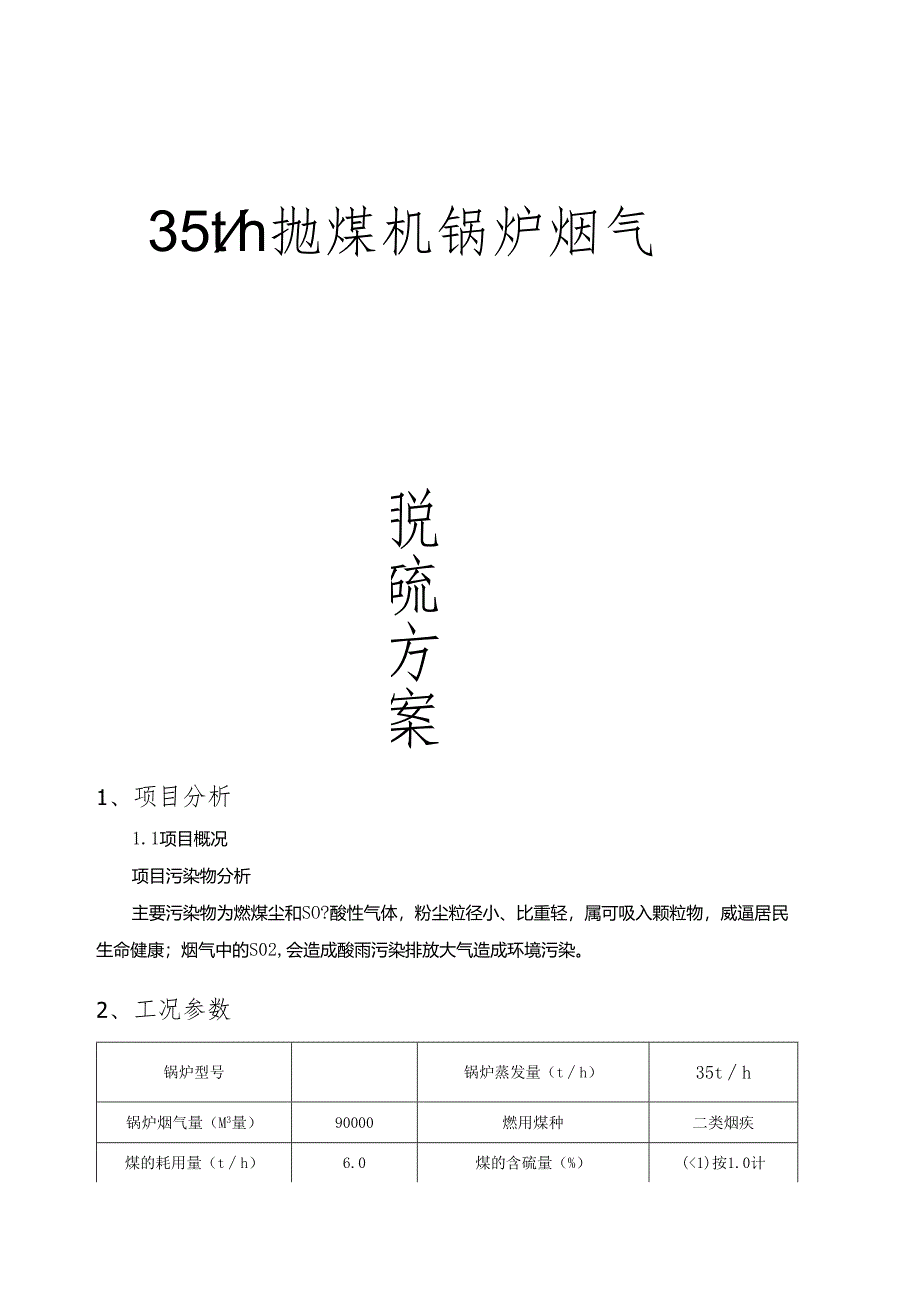

1、35th抛煤机锅炉烟气脱硫方案1、项目分析1.1项目概况项目污染物分析主要污染物为燃煤尘和SO?酸性气体，粉尘粒径小、比重轻，属可吸入颗粒物，威逼居民生命健康；烟气中的S02,会造成酸雨污染排放大气造成环境污染。2、工况参数锅炉型号锅炉蒸发量（th）35th锅炉烟气量（M3量）90000燃用煤种二类烟疾煤的耗用量（th）6.0煤的含硫量（%）(1)按1.0计煤的含灰量（%）除尘器型号/方式多管干式及麻石水膜锅炉出口烟尘浓度（mg/!）2000除尘器出口烟尘浓度mg/m，除尘器除尘效率先锅炉出口SOz浓度（mg/Nn?）2000锅炉出口烟气温度CC）150-180现有除尘器出口烟气温度（。C）1

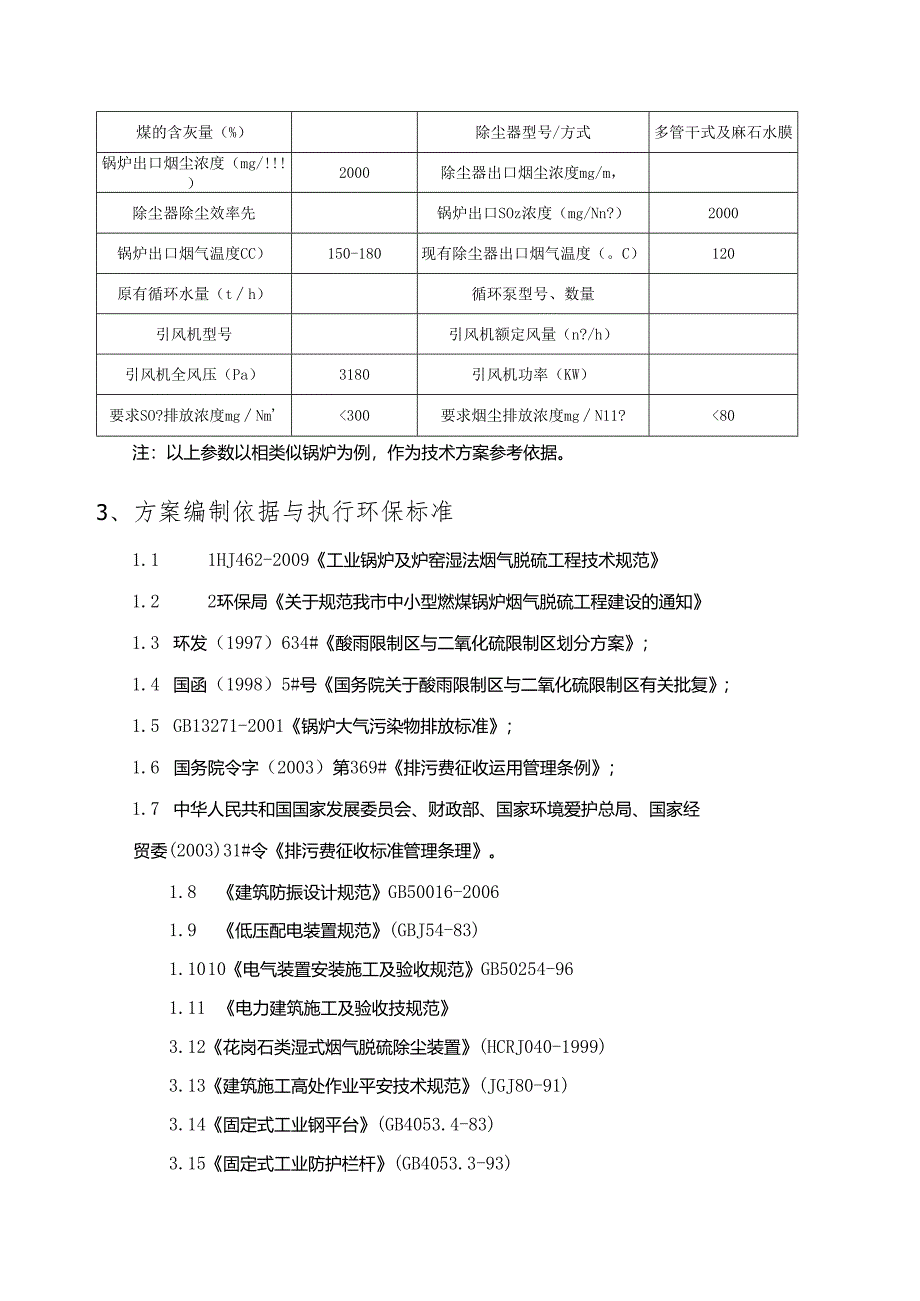

2、20原有循环水量（th）循环泵型号、数量引风机型号引风机额定风量（n?/h）引风机全风压（Pa）3180引风机功率（KW）要求SO?排放浓度mgNm300要求烟尘排放浓度mgN11?80注：以上参数以相类似锅炉为例，作为技术方案参考依据。3、方案编制依据与执行环保标准1.1 1HJ462-2009工业锅炉及炉窑湿法烟气脱硫工程技术规范1.2 2环保局关于规范我市中小型燃煤锅炉烟气脱硫工程建设的通知1.3 环发（1997）634#酸雨限制区与二氧化硫限制区划分方案；1.4 国函（1998）5#号国务院关于酸雨限制区与二氧化硫限制区有关批复;1.5 GB13271-2001锅炉大气污染物排放标准；

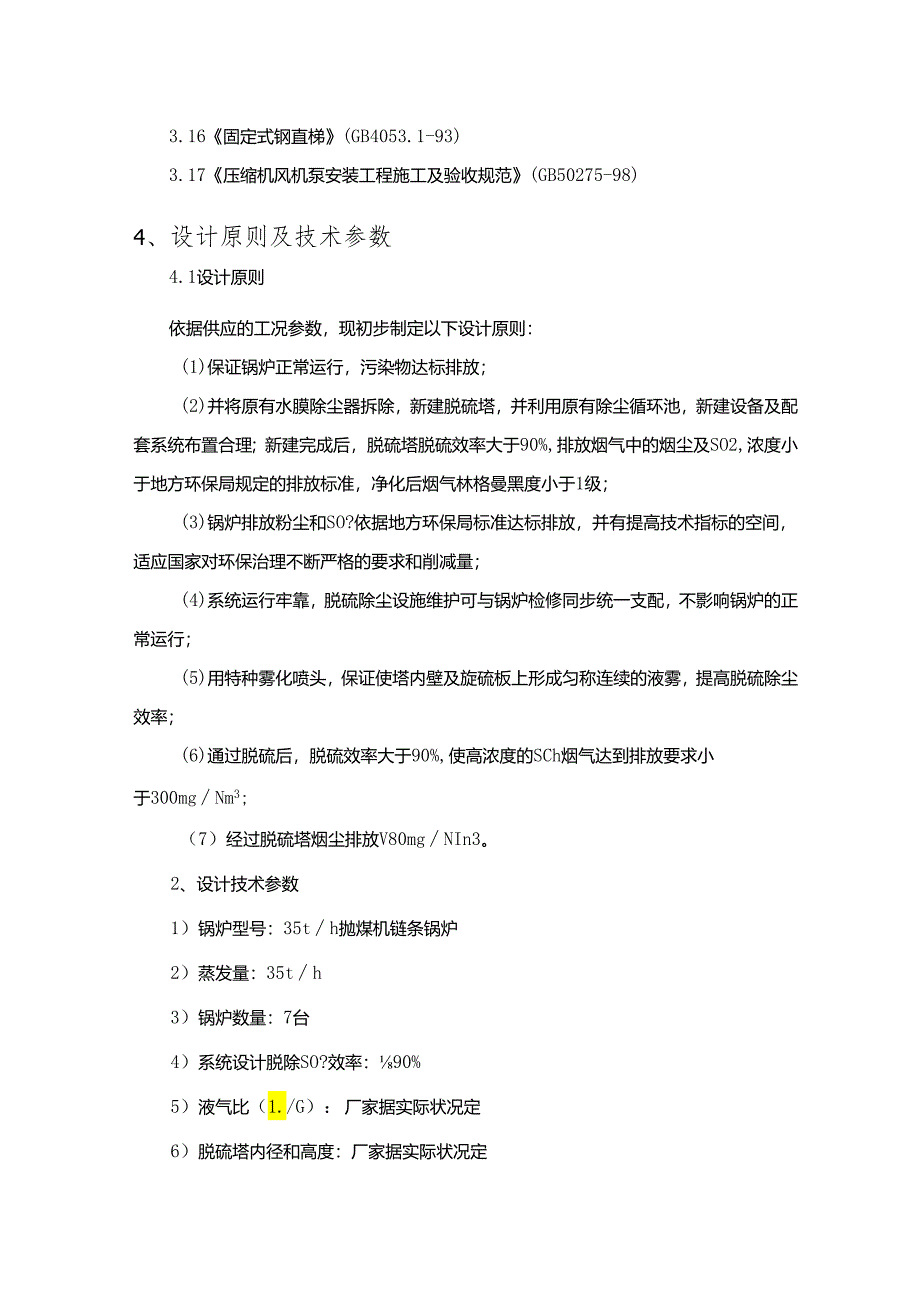

3、1.6 国务院令字（2003）第369#排污费征收运用管理条例；1.7 中华人民共和国国家发展委员会、财政部、国家环境爱护总局、国家经贸委(2003)31#令排污费征收标准管理条理。1.8 建筑防振设计规范GB50016-20061.9 低压配电装置规范(GBJ54-83)1.10 10电气装置安装施工及验收规范GB50254-961.11 电力建筑施工及验收技规范3.12花岗石类湿式烟气脱硫除尘装置(HCRJ040-1999)3.13建筑施工高处作业平安技术规范(JGJ80-91)3.14固定式工业钢平台(GB4053.4-83)3.15固定式工业防护栏杆(GB4053.3-93)3.16固
4、定式钢直梯(GB4053.1-93)3.17压缩机风机泵安装工程施工及验收规范(GB50275-98)4、设计原则及技术参数4.1设计原则依据供应的工况参数，现初步制定以下设计原则：(1)保证锅炉正常运行，污染物达标排放；(2)并将原有水膜除尘器拆除，新建脱硫塔，并利用原有除尘循环池，新建设备及配套系统布置合理；新建完成后，脱硫塔脱硫效率大于90%,排放烟气中的烟尘及SO2,浓度小于地方环保局规定的排放标准，净化后烟气林格曼黑度小于1级；(3)锅炉排放粉尘和SO?依据地方环保局标准达标排放，并有提高技术指标的空间，适应国家对环保治理不断严格的要求和削减量；(4)系统运行牢靠，脱硫除尘设施维护可
5、与锅炉检修同步统一支配，不影响锅炉的正常运行；(5)用特种雾化喷头，保证使塔内壁及旋硫板上形成匀称连续的液雾，提高脱硫除尘效率；(6)通过脱硫后，脱硫效率大于90%,使高浓度的SCh烟气达到排放要求小于300mgNm3;（7）经过脱硫塔烟尘排放V80mgNIn3。2、设计技术参数1）锅炉型号：35th抛煤机链条锅炉2）蒸发量：35th3）锅炉数量：7台4）系统设计脱除SO?效率：90%5）液气比（1./G）：厂家据实际状况定6）脱硫塔内径和高度：厂家据实际状况定7）原水平通道：喉径中速进口通道8）旋流板：9）除雾装置：10）脱硫液喷头：3161.不锈钢或PP66增加尼龙螺旋喷嘴群11）脱硫塔材
6、料：拟用花岗岩石12）副塔：拟用花岗岩石13）处理烟气量：90000m7h14）烟气入脱硫塔温度：150。C15）烟气出口温度：8016） SO2入口浓度：V2000mgN11317） SO2出口浓度：V300mgNm318）烟尘出口浓度：V80mgNm319）引风机处理风量：90000m7h5、脱硫系统工艺流程及设计方案5. 1脱硫塔介绍5.2 工艺确定选择高效雾化旋流喷淋脱硫塔与氧化镁法相结合的脱硫技术作为脱硫工艺，要求脱硫效率90%以上，确保烟气处理达到需方排放限值（80mgNm3）要求。经氧化后的浆液（主要成分为硫酸镁）排出送入脱硫副产品处置系统，脱硫副产品脱硫渣进入浓缩池进行浓缩，上
7、清液返回利用，沉渣定期清理。目前国内外脱硫技术应用较广泛的是湿式石灰石一石膏法，但该技术工程投资大、运行成本高，设备和管路系统易磨损和堵塞。氧化镁法是用Mg(OH)2溶液洗涤汲取烟气中的S02,生成MgS03经曝气系统氧化为MgS04o脱硫反应生成物经过鼓风曝气后生成MgS04,而MgS04在水中的溶解度达40%,所以循环汲取液中悬浮物大大低于采纳石灰法脱硫系统，由于在汲取和汲取液处理中主要生成物为溶解度高的硫酸镁。不存在结垢和浆料堵塞问题，大大提高了运行的牢靠性。且镁盐汲取速率比钙盐速率快，所须要的液气比低许多，可以节约动力消耗。5.3 工艺原理5.3.1工艺特点(1)氧化处理后排放液中的主
8、要成份MgS04正好是海水中成份的一种，所以特别平安；(2)汲取S02生成MgSO4是在溶解状态进行，不会因浆液发生结垢，堵塞等故障；(3)气液比小，当烟气量相同，S02含量相等的状况下，石灰石、石膏法气液比为3.5时，MgO法气液比要小得多，可大幅度节约运行费用；(4)因汲取剂Mg(OH)2循环运用，利用率高，MgS(M溶解度高，循环系统补充水量小，无需为处理大量废渣发愁；(5)整个处理过程简洁，设备数量少，操作简洁、运行牢靠。(6)反应过程消化反应:MgO+H2OMg(OH)2汲取反应：Mg(0H)2+S02MgS03+H20MgS03+S02+H20-*MgS02Mg(HS03)2+Mg
9、(OH)2-2MgS03+2H20氧化反应：2MgS03+02-2MgS04氧化镁法脱硫工艺分再生法和抛弃法两种。回收脱硫副产品硫酸镁需进行浓缩、冷却结晶、离心分别和干燥等操作，工程投资将会增加。依据本工程的要求和现场条件，本设计拟采纳副产物处理工艺。即脱硫后的废液干脆输送至脱硫副产品处置系统进行处理，经浓缩池进行浓缩，分别后的水循环利用，脱硫渣外卖。5.3.2工艺流程本方案是烟气脱硫工艺系统主工由脱硫剂制备系统、烟气系统、S02汲取系统、脱硫液循环和脱硫渣处理系统、工艺水系统、电气系统、仪表及自动化限制系统等组成。5.3.2.1脱硫剂制备系统本工程脱硫剂采纳轻烧氧化镁。脱硫剂制备系统将满意烟
10、气脱硫全部可能的负荷范围。脱硫剂制备系统流程：5.3.2.2烟气系统本设计35th燃煤锅炉脱硫采纳一炉一塔，烟气系统具体流程为：热烟气自锅炉出来后经多管干式除尘器初步除尘后，再进入麻石水膜除尘器深度除尘，由引风机输送进入汲取搭，向上流淌穿过喷淋层，在此烟气被冷却到饱和温度，烟气中的S02等污染物被脱硫液汲取。经过喷淋洗涤后的饱和烟气，经除雾器除去水雾后通过烟道进入烟囱排空。从烟道母管引出到汲取塔之间的烟道上还分别设有温度检测、压力检测等监测仪表。脱硫后的净烟气碳钢烟道内衬玻璃鳞片，避开烟道腐蚀。5.3.2.3S02汲取系统在汲取塔内，脱硫液中的氢氧化镁与从烟气中捕获的SO2、SO3、HF、HC
11、1.等发生化学反应，生成亚硫酸镁和亚硫酸氢镁等物质。脱硫后的净烟气通过除雾器除去气流中夹带的雾滴后排出汲取塔。(1)汲取塔1)设计原则汲取塔内全部部件能够随最大入口气流及最高进口烟气温度的冲击，高温烟气不会对任何系统和设备造成损害。汲取塔选用的材料适合工艺过程的特性，并且能随烟气飞灰和脱硫工艺固体悬浮物的磨损。全部部件包括塔体和内部结构设计考虑腐蚀余度。采纳花岗石的汲取塔保证壳体结构的完整性，采纳新型砌筑方式保证塔体的密封性良好。体上的入孔、通道、连接管道等须要在壳体穿孔的地方进行密封，防止泄漏。塔体的设计尽可能避开形成死角，汲取塔底面设计能完全排空浆液。塔的整体设计便利塔内部件的检修和维护，
12、汲取塔内部的导流板、喷淋系统和支撑等尽可能不积累污物和结垢，并且没有通道以便于清洁。汲取塔系统包括全部必需的就地和远方测量装置，且供应足够的汲取塔液位、温度、压力、压差等测点，以及氧化镁浆液的流量测量装置。汲取塔设计还应考虑除雾器及其塔内部件检修维护时所必需的起吊措施。2）塔前预冷段汲取塔前设置预冷段，预冷段材质由工程承揽方自定。3）内衬与特别材料汲取塔选用的材料要适合汲取塔工艺的化学特性，要考虑烟气中的固体物及脱硫工艺固体物的磨损。塔体材料材质由工程承揽方自定。全部没有进行内衬防腐处理而又与浆液或烟气冷凝液相接触的金属设备，必需由耐酸腐蚀耐磨材制作。4）浆液喷淋系统喷淋汲取塔内部碱液喷淋系统
13、由安排管网和喷嘴组成，喷淋系统的设计能够合理分布要求的喷淋量，使烟气流向匀称，并确保碱液与烟气充分接触和反应。浆液喷淋系统可考虑采纳PA66o全部喷嘴能避开快速磨损、结垢和堵塞，喷嘴选用进口优质空心锥喷嘴，材料采纳pp66材料制作。喷嘴有足够的压力以保证碱液的雾化效果。喷嘴与管道的设计便于检修，冲洗和更换。（2）除雾器除雾器可安装在汲取塔上部，用以分别净烟气夹带的雾滴。除雾器出口烟气温度不大于75mgNm3（干基）。要求分为级布置。除雾器型式能够保证其具有较高的可利用性和良好的去除液滴效果，且保证脱硫后的烟气以肯定流速匀称通过除雾器，防止发生二次携带，堵塞除雾器。除雾器系统的设计考虑了FGD装
14、置入口的飞灰浓度的影响。该系统还包括去除除雾器沉积物的冲洗和排水系统，运行时依据给定或可改变的程序，既可进行自动冲洗，也可进行人工冲洗。设计了合理的冲洗时间和冲洗水量，既能冲洗干净除雾器，又防止生成二次携带。内部通道的布置适于修理时内部组件的安装和拆卸。除雾器冲洗系统能够对除雾器进行全面冲洗，没有未冲洗到的表面。冲洗水的压力将进行监视和限制，冲洗水母管的布置能使每个喷嘴基本运行在平均水压。除雾器的布置结合汲取塔的设计统一考虑，便利了运行和维护。除雾器冲洗用水由单独设置的除雾器冲洗水泵供应。除雾器冲洗水泵设置两台，一用一备。除雾段的测点包括：每个除雾段的压降，在冲洗期间冲洗水母管的瞬时水压和流量
15、（配低流量/压力的报警）等。对测量除雾器压降的装置实行了防止堵塞的措施。全部除雾器组件、冲洗母管和冲洗喷嘴易于造近能够进行检修和维护。设计的除雾器支撑梁可作为修理通道，能承受修理的活荷载。除雾器是一个细液滴分别器，叶片间隙稍大，用来分别上升烟气中的微小浆液液滴和除雾器冲洗水滴。烟气流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在挡板上结垢的危急，同时为保证烟气通过除雾器时产生的压降不超过设定值，需定期进行在线清洗。为此，设置了定期运行的清洁设备，包括喷嘴系统。冲洗介质为工业水。除雾器的下面设有冲洗喷嘴，正常运行时下层除雾器的底面和顶面，上层除雾器的底面自动按程序轮番清洗各区域。除雾器每层冲洗可依据烟气负荷、除雾器两端的压差自动调整冲洗的频率。冲洗水由除雾器冲洗水泵供应，冲洗水还用于补充汲取塔中的水分蒸发损失
