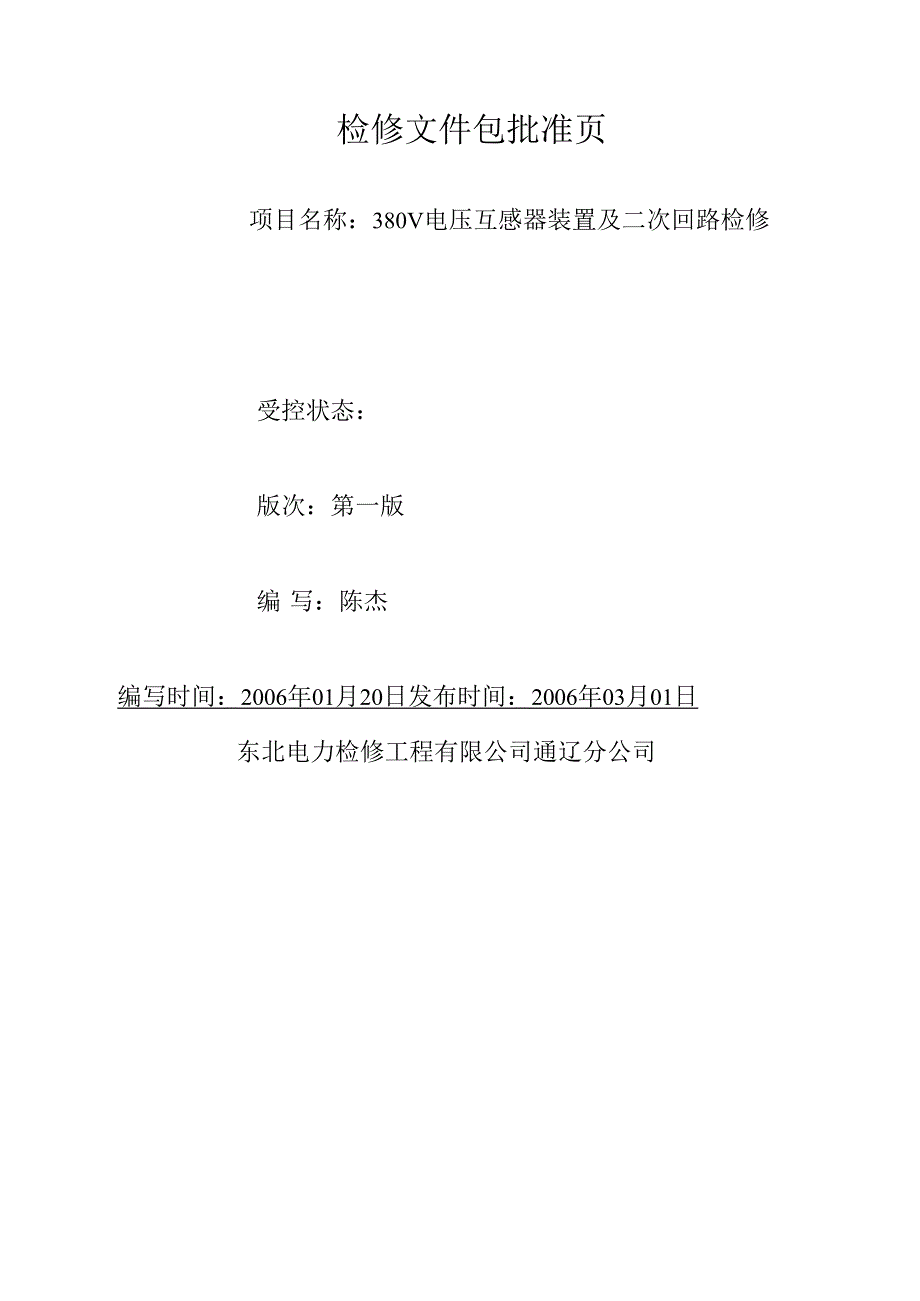

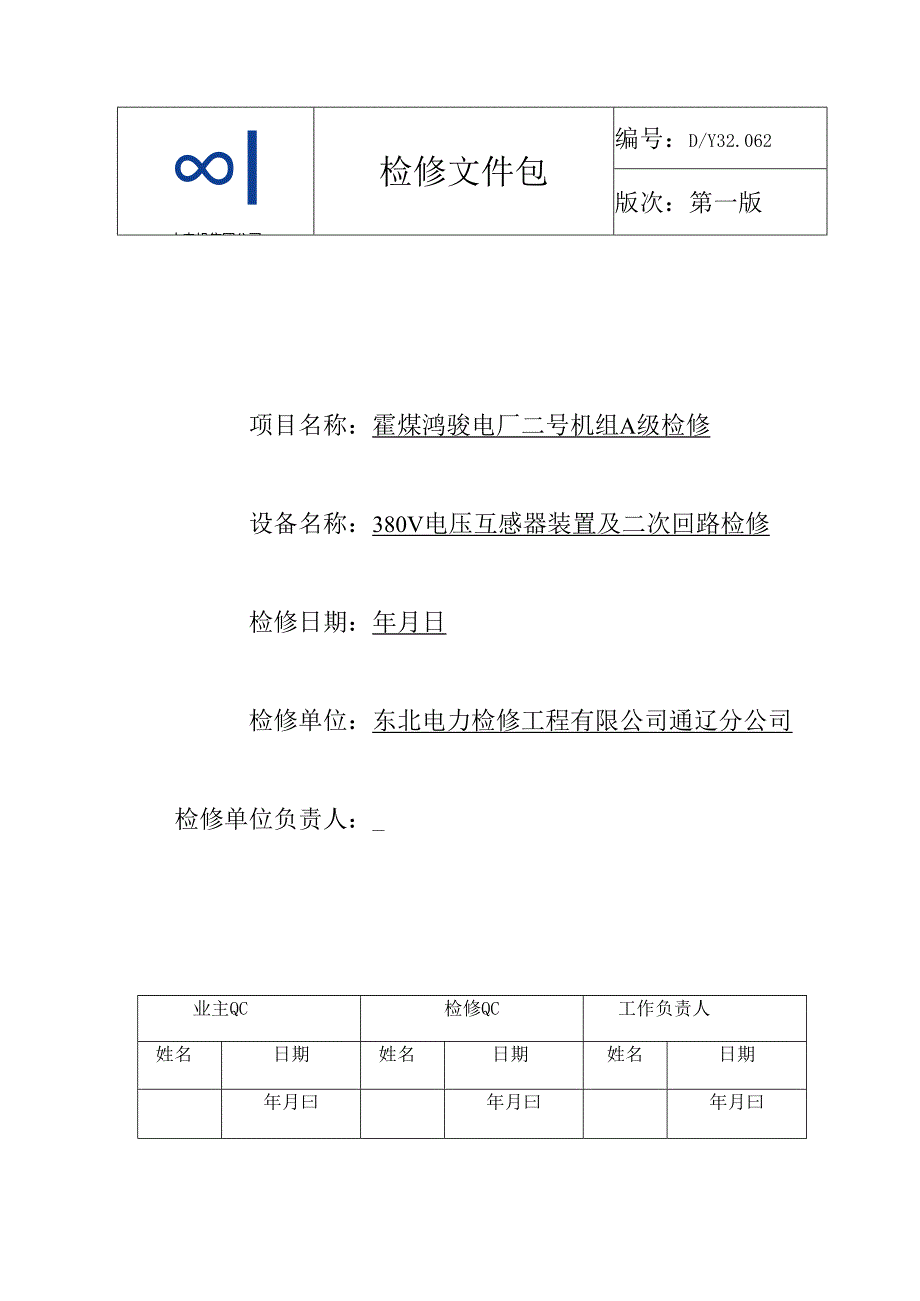

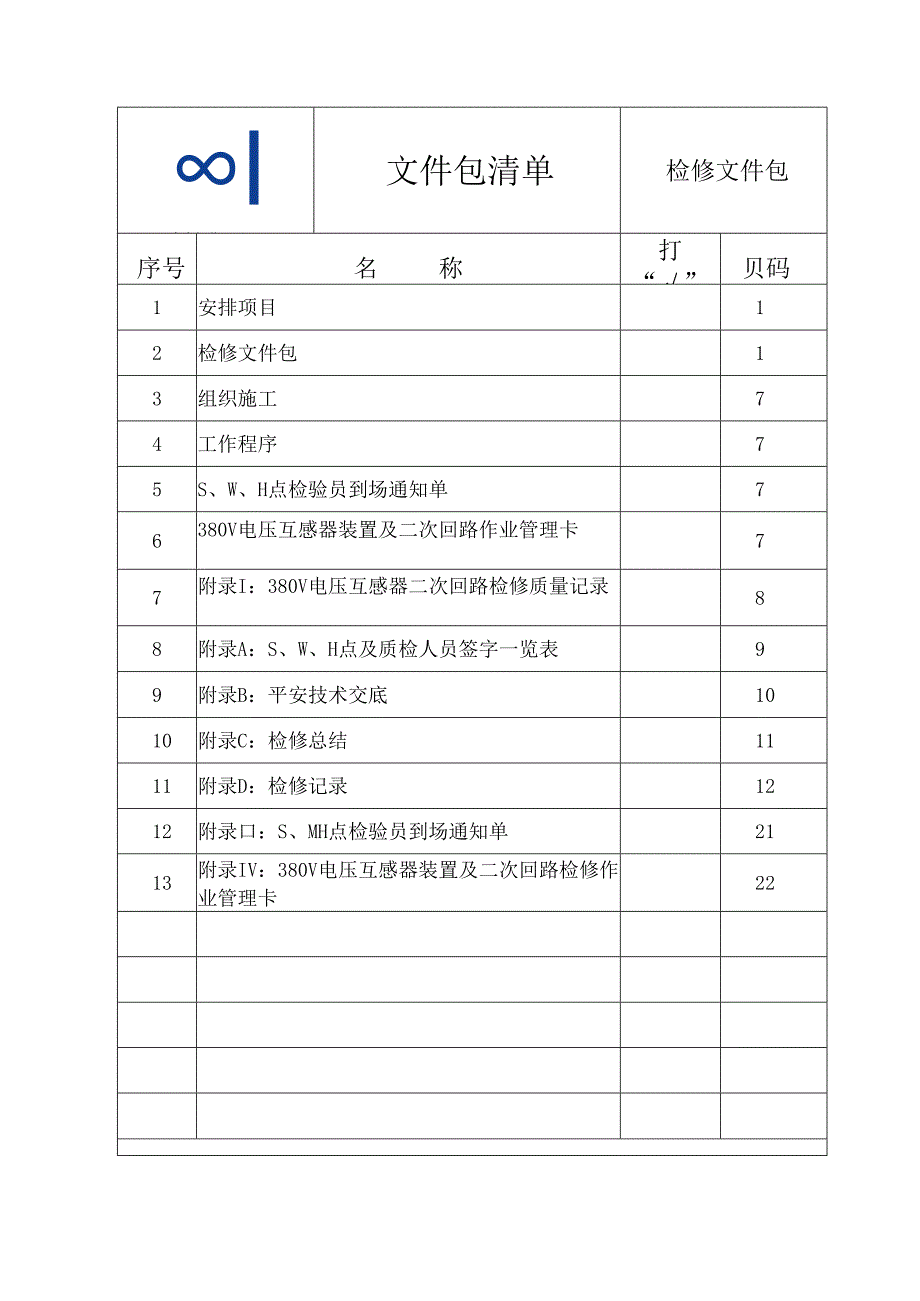

1、l中电投集团公司检修文件包编号：D/Y32.062版次：第一版项目名称：霍煤鸿骏电厂二号机组A级检修设备名称：380V电压互感器装置及二次回路检修检修日期：年月日检修单位：东北电力检修工程有限公司通辽分公司检修单位负责人：_业主QC检修QC工作负责人姓名日期姓名日期姓名日期年月曰年月曰年月曰检修文件包批准页项目名称：380V电压互感器装置及二次回路检修批准：复审：审核：初审：受控状态：版次：第一版编写：陈杰编写时间：2006年01月20日发布时间：2006年03月01日东北电力检修工程有限公司通辽分公司l中电投集团公司文件包清单检修文件包序号名称打“”贝码1安排项目12检修文件包13组织施工7
2、4工作程序75S、W、H点检验员到场通知单76380V电压互感器装置及二次回路作业管理卡77附录I：380V电压互感器二次回路检修质量记录88附录A：S、W、H点及质检人员签字一览表99附录B：平安技术交底1010附录C：检修总结1111附录D：检修记录1212附录口：S、MH点检验员到场通知单2113附录IV：380V电压互感器装置及二次回路检修作业管理卡221.安排项目1.I作业项目内容380V母线电压互感器装置及二次回路检修1.2作业项目概况380V母线电压互感器装置及二次回路检修,包括继电器调试,二次回路检查，电压互感器定相测相序,直流淌回路传动。1.3作业项目完成工作依次继电器二次回
3、路检沟通回电压互感器直流回传动试验1.5作业项目费用消耗作业项目安排费用100元。1.6作业项目平安、技术指标1.6.1平安指标检修中不发生误入带电间隔感电、误整定、交叉作业损害。1.6.2技术指标运行中发生的缺陷及修中发觉的缺陷全部消退、修后试验合格率100%、各调试数据符合规程规定、设备标记齐全、完整。1.7作业项目文件要求作业过程中执行本标准化作业指导书；作业完成后要移交质量记录；2.检修文件包2.1 施工程序、作业人员责任职责检修人验收人检查人作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长C结尾工作2.2 执行标准QG/TF01-0
4、1.04-1999检修文件包编写规定GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范继电器检验条例（87）水电电生字第108号继电爱护及电网平安自动装置检验条例（87）电生供字第254号继电爱护及电网平安自动装置现场工作保安规定（63）东电调继字2223电力系统继电爱护及自动装置一般性检验规程2.3材料、备件清单名称规格数量单位继电器DY-28C1块绸布DS-I13/C、220V0.1平方米铜塑线1.5mm620米铜塑线2.5mm20米2.4施工工器具、平安工器具清单序号工器具名称数量序号工器具名称数量1调压器1台6长杆螺丝刀1把2交（直）流电压表（05级）1块7数字型方
5、用表1块3刀闸板1个8搬子（6寸）1把4电烙铁1把9扒线钳子1个5相序表1块102.5平安措施、作业危急点及限制措施2.5.1设备检修2.5.1.1细致核对设备标记，确认无误。2. 5.1.2试验经其次人检查，以免造成试验设备损坏或爱护误整定。2.5. 1.3加压前先核对表计或仪器的档位，表线的插孔等应正确，用来测量电压时不要在电流或电阻档位。2.5.1.4复原措施或接线时要比照记录进行，要细致核对线的标号、所做的标记，复原后要经其次人复查确认无误。2.5.1.5每日开工前工作负责人比照工作票检查现场平安措施。二次回路作业前验电，戴线手套。2.5.2文明施工2.5.2.1细致执行电业平安规程的
6、有关规定,办理第一种工作票。2.5,2.2工作前由工作负责人检查工作票所载平安措施是否完备，值班员所做的平安措施是否符合现场实际条件。2.5.2.3工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电部位清晰，方可工作。2.5,2.4进入检修现场必需戴好平安帽，穿工作服。2.5.2.5看清设备名称和编号，防止走错位置。2.5.2.6工作结束后，刚好清扫现场，保持设备整齐。26作业内容、工艺要求及标准2.6.1打算工作2.6,1.1依据检修项目编写材料安排2.6,1.2落实备品备件。2.6.1.3检修用的工器具齐全。2.6.1.4工具、平安用具的检查、校验。2.6.1.5打算好必要的图
7、纸、资料和试验用合格的仪器、仪表、定值通知单及上次的试验记录。2.6.1.6工作人员分工明确，并熟识图纸与检验规程等有关资料。2.6.1.7开工前办理第一种电气检修工作票。2.6.2工作程序2.6.2.1继电器调试叵西拆下继电器，并作好记录。一般性检验标准：a外部检查。D继电器内、外部应无灰尘且结构完整。2）外壳与底座接合应紧密，防尘密封应良好，安装要端正。3）继电器端子接线应坚固牢靠。b内部及机械部分检查1）检查轴的纵向和横向活动范围，纵向活动范围应在0.150.2亳米内。2）整定旋钮与整定板孔接触良好，整定把手应牢靠地固定在整定位置上。3）检查各触点的固定和清洁状况，熏黑处用软木条揩净，烧
8、焦处用细油石磨光，再用绸布或鹿皮擦净，禁用砂纸，锂刀和其它粗糙工具打磨触点。4）常开触点间隙要合适，闭合后要有足够的压力，即接触后要有明显的共同行程。常闭触点的接触应紧密牢靠且有足够的压力，动作断开后要合适，动、静触点头的中心对称，或动、静触点相遇角要合适。5）继电器底座上的接线螺丝钉压接应紧密牢靠，特殊留意相邻端子的接线鼻子之间要有肯定的距离，以免相碰。6）部件的安装应完好，螺丝应拧紧，焊接头应牢靠，发觉有虚焊或脱焊时应重新焊好。7）时间继电器时间机构的走动，从起先直至最终位置应匀称，不得忽快忽慢、跳动、停卡或滑行，如有不正常现象应加以处理。c绝缘检查单个继电器在新安装或经过解体后，应用10
9、0oV摇表测量其绝缘电阻。标准：1）全部端子对底座和磁导体的绝缘电阻应不小于50MQ。2）各线圈对触点及各触点间的绝缘电阻应不小于50Mo3）各线圈间的绝缘电阻应不小于IOd耐压试验标准：新安装的继电器经过解体检修后，一般应进行100OV历时1分钟的工频沟通耐压试验，所加电压可跟据各继电器的技术数据而定，无耐压试验设备时，且其绝缘电阻大于IOMQ时，允许用2500伏摇表测定绝缘电阻的方法来代替。2.6.2.1.1电磁型电压继电器的检验a一般性检验b整定点的动作值和返回值的检验1）过电压继电器的动作电压和返回电压试验，继电器起先动作时的电压称为动作电压UDZ,继电器动作后，再使触点返回至原位时的
10、电压称为返回电压UFH。2）低电压继电器的动作电压和返回电压试验，试验时先对继电器加100V电压，消退继电器的振动，然后降低电压，至继电器舌片起先落下时的电压称为动作电压，再上升电压至舌片起先被吸上的电压称为返回电压。标准：1）过电压继电器的返回系数不小于0.85,当大于0.9时，应留意触点压力。2）低电压继电器的返回系数不大于1.2,用于强行励磁的低电压继电器的返回系数不大于1.06。3）动作值与返回值的测量应重复三次，每次测量值与整定值的误差不应大于3%。c触点工作牢靠性检验标准：1）在额定电压下，继电器触点应无振动。2）低电压继电器当从额定电压匀称下降到动作电压和零值时，触点应无振动和鸟
11、啄现象。3）过电压继电器，以1.05倍动作电压和1.1倍额定电压进行冲击试验时，触点应无振动和鸟啄现象。2.6.2.1.2静态电压继电器的检验a一般性检验b定值整定方法按整定通知单要求，将拔轮开关拔到整定数值即可。标准：1）绿灯亮，表示继电器处于正常工作状态；绿灯灭，表示继电器电源回路有故障。2）动作1红灯单独亮，表示第一路逻辑回路有故障。3）动作2红灯单独亮，表示其次路逻辑回路有故障。4）作1及动作2灯同时亮，表示继电器正确动作一次。2.6.2.1.3中间继电器的检验a一般性检验b触点工作牢靠性的检查细致视察继电器触点的动作状况，发觉有抖动、接触不良等现象要刚好处理，触点应接触在中心位置，同
12、一触片的两个分触头应同时接触和同时离开。C线圈直流电阻的检查用万用表测量继电器线圈的直流电阻，并做记录。标准：继电器线圈的直流电阻实测值与制造厂规定值的误差不应大于10%。d继电器动作值、返回值和保持值的检查继电器的动作电压、继电器的返回电压要符合标准要求，作好记录。标准：1）继电器的动作电压不应大于额定电压的70%,动作电流不应大于其额定电流。继电器的返回电压不应小于其额定电压的5%。2.6.2.1.4时间继电器的检验a一般性检验b触点工作牢靠性的检查细致视察继电器触点的动作状况，发觉有抖动、接触不良等现象要刚好处理，触点应接触在中心位置，同一触片的两个分触头应同时接触和同时离开。C线圈直流
13、电阻的检查用万用表测量继电器线圈的直流电阻，并做记录。标准：继电器线圈的直流电阻实测值与制造厂规定值的误差不应大于10%。d继电器动作值、返回值检查标准：继电器动作电压不应大于额定电压的70%,返回电压应不小于5%额定电压值。沟通时间继电器的动作电压应不大于85%额定电压值。e动作时间检查标准：在整定位置，于额定电压下测量动作时间三次，每次测量值与整定值误差应不大于0.07秒。2.6.2.1.5信号继电器的检查a一般性检验b继电器动作值的检查记录动作电流。标准：1）继电器的动作电压不应大于额定电压的70%,动作电流不应大于其额定电流。2）保证掉牌的牢靠性，所用触点要保证其牢靠接通。1. 6.2
14、.2二次回路检修2. 6.2.2.1协助元件检查对跳闸连片应检查各端子螺丝是否拧紧。外附电阻测量值是否符合设计要求。保险座检查时外观良好，且检查外观良好时应留意带电部位，用合适工具校验其性能。接线端子排应按沟通电压、沟通电流、直流回路不同而分开，同一回路的端子排在一起，直流正、负电源之间用空端子隔开。3. 6.2.2.2二次回路检查回路清扫，紧螺丝，各继电器插件外观检查清扫。二次线检查、整理，统一接线，核实现场实际接线与图纸资料相一样，补全标记。端子排清扫、整理，更新坏的端子排。标准：*按图施工，接线正确。* 导线与电气元件间应用螺丝连接、插接、焊接或压接等，均应牢靠。* 导线不应有接头，导线芯线应无损伤。* 电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。* 配线应整齐、清晰、美观，导线绝缘应良好无损伤。* 每个接线端子的每侧接线宜为一根，不得超过二根，对于插接式
