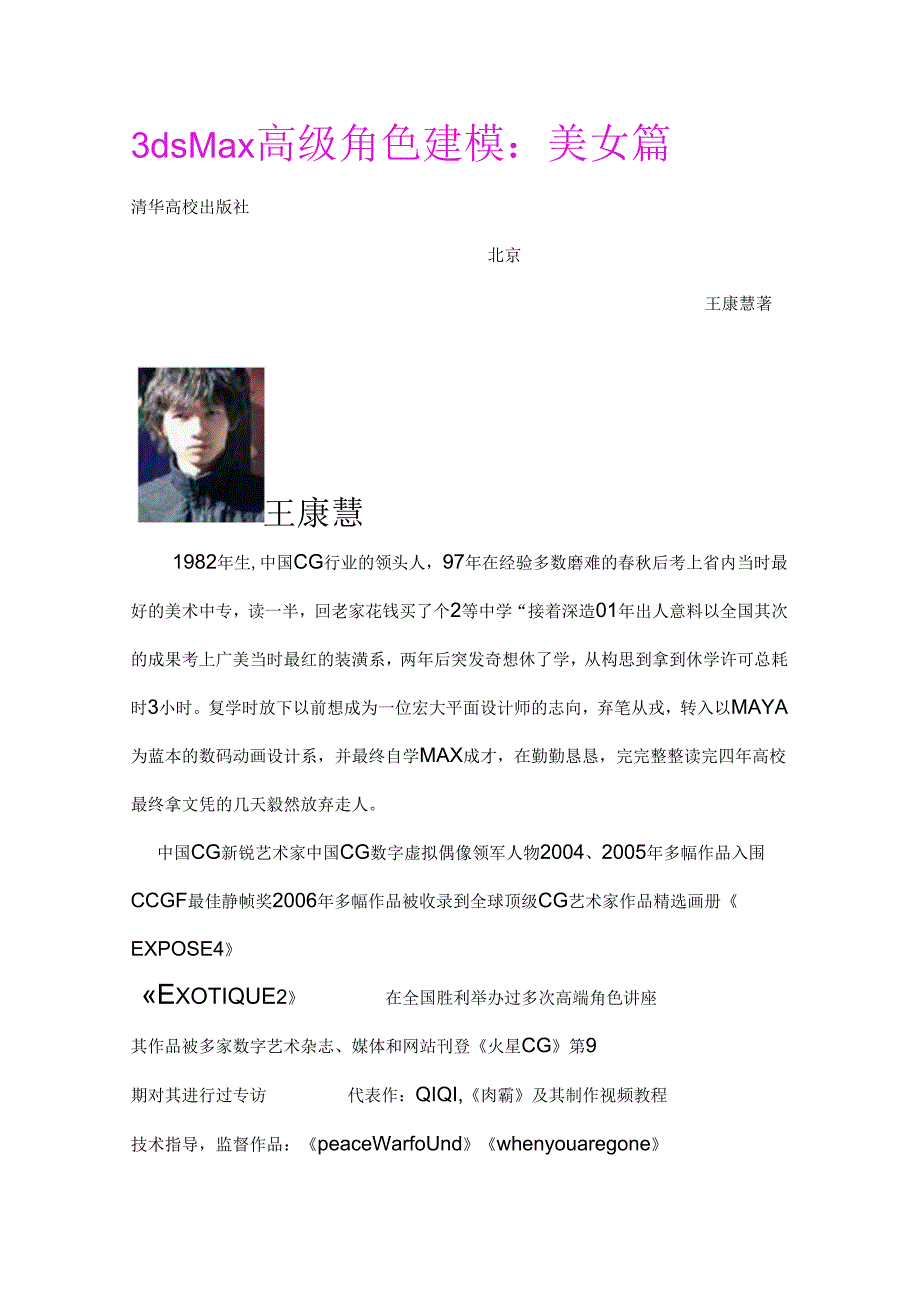

1、3dsMax高级角色建模：美女篇清华高校出版社北京王康慧著王康慧1982年生,中国CG行业的领头人，97年在经验多数磨难的春秋后考上省内当时最好的美术中专，读一半，回老家花钱买了个2等中学“接着深造01年出人意料以全国其次的成果考上广美当时最红的装潢系，两年后突发奇想休了学，从构思到拿到休学许可总耗时3小时。复学时放下以前想成为一位宏大平面设计师的志向，弃笔从戎，转入以MAYA为蓝本的数码动画设计系，并最终自学MAX成才，在勤勤恳恳，完完整整读完四年高校最终拿文凭的几天毅然放弃走人。中国CG新锐艺术家中国CG数字虚拟偶像领军人物2004、2005年多幅作品入围CCGF最佳静帧奖2006年多幅作

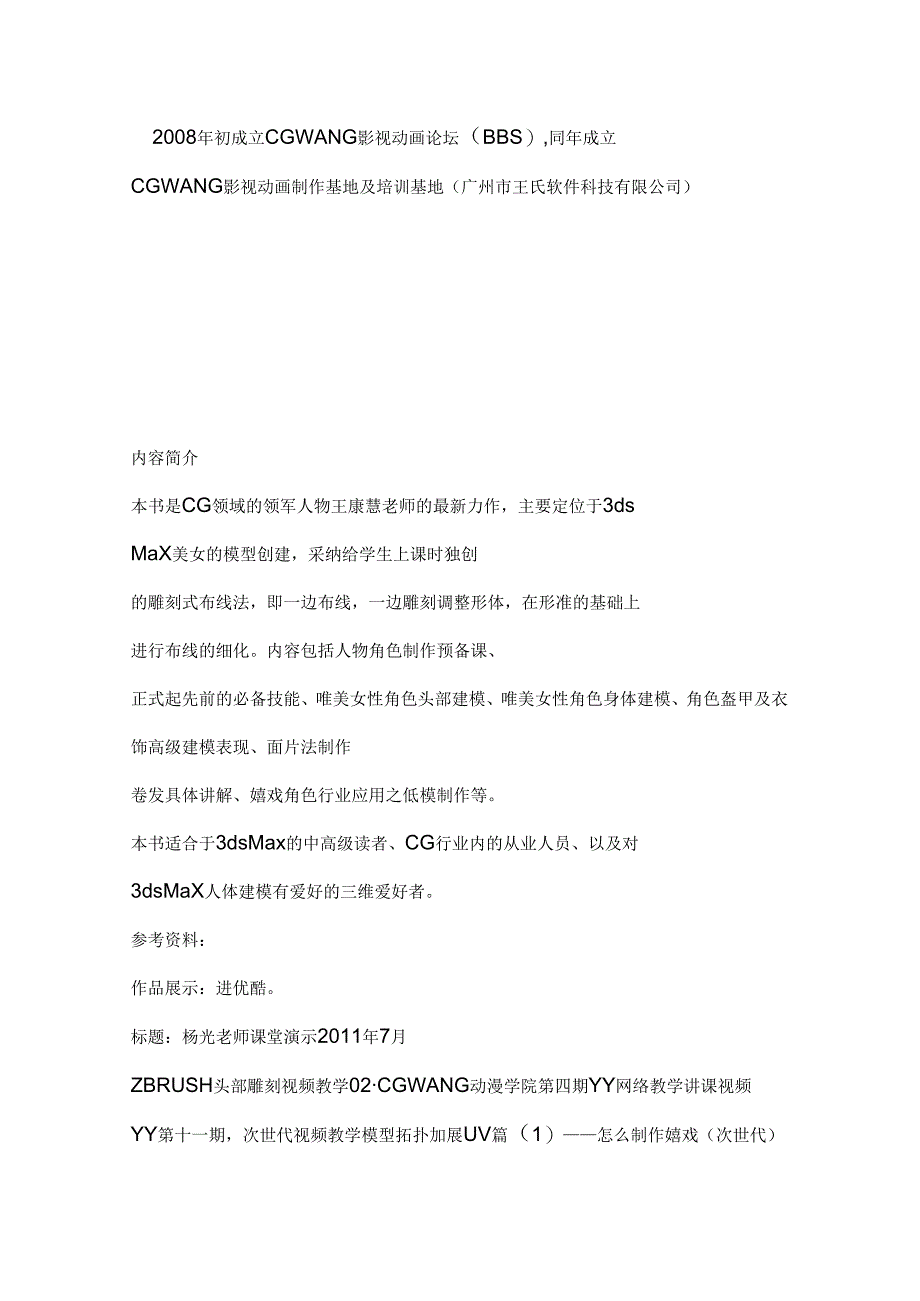

2、品被收录到全球顶级CG艺术家作品精选画册EXPOSE4Exotique2在全国胜利举办过多次高端角色讲座其作品被多家数字艺术杂志、媒体和网站刊登火星CG第9期对其进行过专访代表作：QIQI,肉霸及其制作视频教程技术指导，监督作品：peaceWarfoUndwhenyouaregone2008年初成立CGWANG影视动画论坛（BBS）,同年成立CGWANG影视动画制作基地及培训基地（广州市王氏软件科技有限公司）内容简介本书是CG领域的领军人物王康慧老师的最新力作，主要定位于3dsMaX美女的模型创建，采纳给学生上课时独创的雕刻式布线法，即一边布线，一边雕刻调整形体，在形准的基础上进行布线的细化。

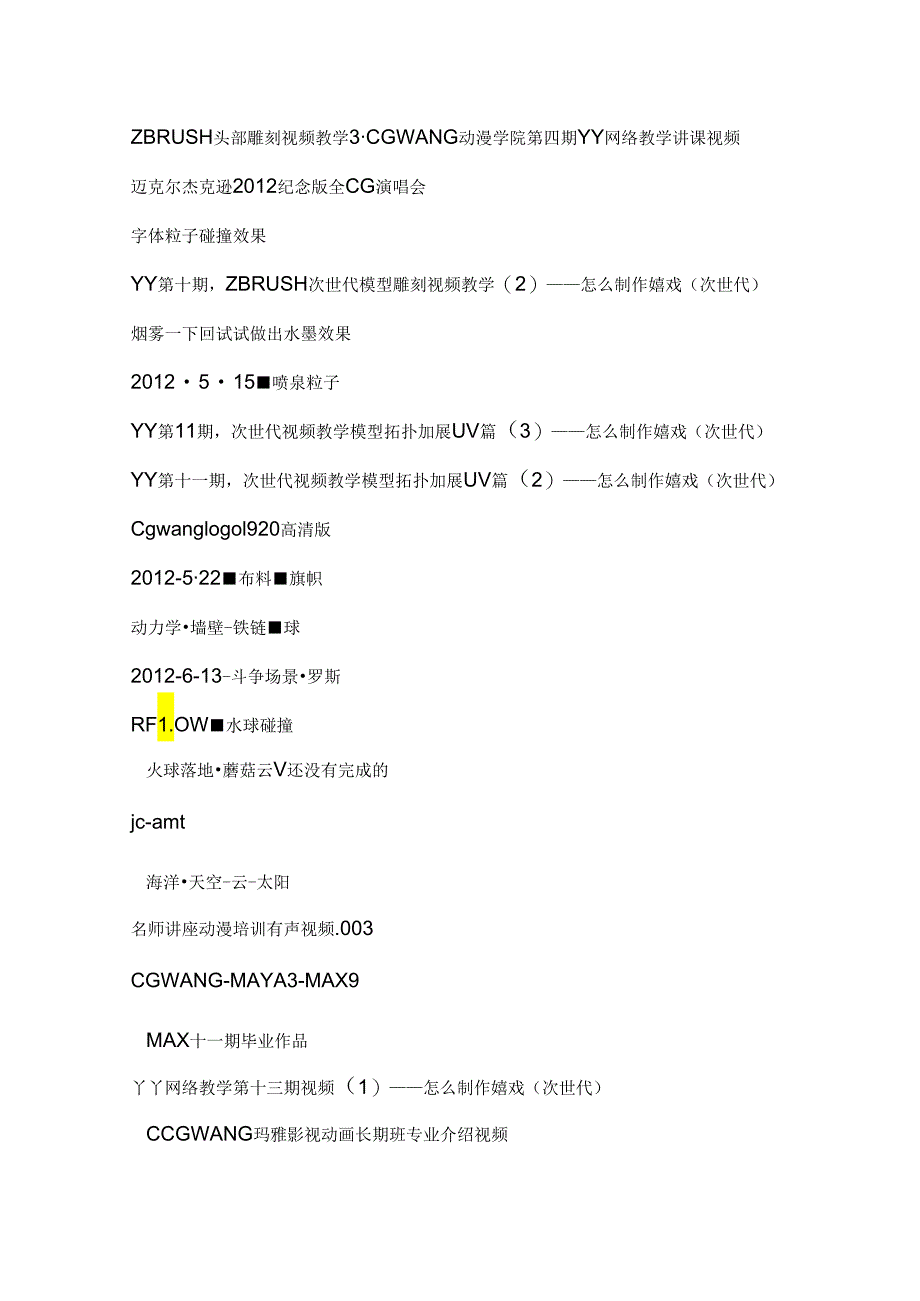

3、内容包括人物角色制作预备课、正式起先前的必备技能、唯美女性角色头部建模、唯美女性角色身体建模、角色盔甲及衣饰高级建模表现、面片法制作卷发具体讲解、嬉戏角色行业应用之低模制作等。本书适合于3dsMax的中高级读者、CG行业内的从业人员、以及对3dsMaX人体建模有爱好的三维爱好者。参考资料：作品展示：进优酷。标题：杨光老师课堂演示2011年7月ZBRUSH头部雕刻视频教学02CGWANG动漫学院第四期YY网络教学讲课视频YY第十一期，次世代视频教学模型拓扑加展UV篇（1）怎么制作嬉戏（次世代）ZBRUSH头部雕刻视频教学3CGWANG动漫学院第四期YY网络教学讲课视频迈克尔杰克逊2012纪念版全
4、CG演唱会字体粒子碰撞效果YY第十期，ZBRUSH次世代模型雕刻视频教学（2）怎么制作嬉戏（次世代）烟雾一下回试试做出水墨效果2012515喷泉粒子YY第11期，次世代视频教学模型拓扑加展UV篇（3）怎么制作嬉戏（次世代）YY第十一期，次世代视频教学模型拓扑加展UV篇（2）怎么制作嬉戏（次世代）Cgwanglogol920高清版2012-522布料旗帜动力学墙壁-铁链球2012-6-13-斗争场景罗斯RF1.OW水球碰撞火球落地蘑菇云V还没有完成的jc-amt海洋天空-云-太阳名师讲座动漫培训有声视频.003CGWANG-MAYA3-MAX9MAX十一期毕业作品丫丫网络教学第十三期视频（1）怎
5、么制作嬉戏（次世代）CCGWANG玛雅影视动画长期班专业介绍视频YY网络教学第十三期视频（2）怎么制作嬉戏（次世代）CGWANG_maya班特效开课一周学生练习JHX1.CGWANG嬉戏学院:王康慧3dmax美女建模视频教程16CGWANG学生动画合集20092010高清版CGWANG学生老师动画合集20092010CGWANG动漫学院MAX老师拓补部分课堂视频CGWANG动漫学院一MAYA长期班第四期绑定课堂视频快放第4章唯美女性角色身体建模在前面的章节中已经完成了角色头部的制作，制作出了一个五官精致的女性角色的头部，下面就为这个角色制作身体部分制作流程如图4.1所示角色身体的制作是一个须要
6、耐性并且包含丰富技术含量的工作，有些同学在学习中对身体的布线望而生畏，但只要做好了充分的打算工作，身体的布线并没有想象中的那么困难。在制作模型之前须要对人体肌肉和骨骼结构有一个清楚的相识，这样布线和利用工具雕刻的过程才会得心应手。有了对人体结构的清楚相识，在布线的时候会更多的考虑肌肉的走向，而不是盲目的找寻连接；同样在雕刻过程中，也能更加轻松的把人体结构中的细节刻画出来。本章会具体的讲解躯干每个部分的制作过程，在跟随本章教程制作的过程中，希望大家能够多动脑思索，对本章中涉及的技巧和方法举一反三，才能在今后的制作过程中融会贯穿，轻松的制作出属于自己的角色模型。图4.14.1 身形开模及布线思路讲
7、解在刚起先创建身体模型的时候，初学者可能会觉得无从下手。在这一步骤中将学到一种简洁好用的身形开模的方法，从一个人体骨骼的参考物着手，起先身体模型的创建。此节大体制作流程如图4.2所示。图4.24.1.1 用“平面”勾画身体侧面外形打开配套光盘供应的相关场景文件，这里采纳“平面”比照人体骨骼将人体的外形勾画出来的方法来对人体进行建模。切换到“右”视图，在场景中创建一个“平面”，大小与场景中的骨骼模型相当，适当调整其“长度分段”和“宽度分段”，使得身体的每个结构都有肯定的段数能调出大形来，如图4.3所示。图4.3将平面转化为“可编辑多边形”后，参照骨骼模型的侧面轮廓，在“可编辑多边形”的“点”层级
8、，通过调整点勾画出人体侧面的外形，如图4.4所示。图4.4调整至颈项处时，由于分段数过低，不能调整出颈项处的细微环节，可通过“环形”选择工具和“连接”工具来添加段数，如图4.5所示。图4.5依据人体的大体结构来调整平面的布线，调整时以“缩放”和“移动”工具为主，调整腿部弯曲曲线的时候，还可协作运用“软选择”工具，如图4.6所示。图4.6调整人体上身的结构时，留意颈椎是向前倾斜的，脊椎的上部分背部是向后倾斜的，而脊椎的下部分腰部是向前倾斜的，如图4.7所示。调整人体下身腿部时，留意腿部的结构不是完全垂直于地面的，大腿部分的骨骼是略向前倾斜的，而小腿部分的结构是向后倾斜的，调整的时候采纳“软选择”
9、工具，可以快速的调整出腿部的大形，如图4.8所示。图4.8调整人体脚的结构，发觉脚的部分段数过少，用“环形”选择和“连接”操作为其添加分段数，然后再调整其外形。选择脚前方的线，按住键盘上Shift键,拖曳出一条新的线，重复以上操作，拖曳出多条新的线，并用“缩放”工具调整线的大小，使其匹配脚的形态，直到形成整个脚，具体操作如图4.9所示。图4.94.1.2 多角度视察勾画身体外形至此，身体的侧面轮廓基本调整完毕了，从“透视”图视察平面的状态可以发现，“平面”现在只是一个面片，并没有体积，而人的身体是一个有体积的模型。选择该“平面”，添加“壳”修改器，适当设置“外部量”，使其大小接近骨骼的正面轮廓
10、大小，就可以使平面产生体积了，如图4.10所示。P2ane01平面内8TK量：商分段：11：傥角边曼角样条线Jone覆盖内部材质IDr-图4.10将具备了体积的“平面”转换成“可编辑多边形”，对它进行编辑。在“可编辑多边形”的“面”层级下选中其外侧的面，运用“缩放”工具适当缩小该面的面积（主要在其Y轴方向上进行缩小），这样可以产生符合人体轮廓的弧度。选中其厚度上的一条横向边后，运用“循环”选择方式全选整个横向边，然后给选后的边运用“连接”吩咐，这样为该几何体的纵向添加段数，以便利进行后面的调整,如图4.11所示。图4.11有了上步“连接”后的分段以后，就可以在“前”视图中将正面轮廓的细微环节做
11、出来了。在“前”视图中，进入“可编辑多边形”的“点”层级，对几何体的正面轮廓进行调整。颈项、胸腔、胯部、膝盖等处，在“边”层级都须要运用“连接”和“切角”工具增加段数以调整出其曲线形态，腿部的形态略显特别，须要细致调整。颈项的调整如图4.12所示图4.12胸腔的调整如图4.13所示图4.13腰及盆骨的调整如图4.14所示。图4.14下面来调整腿的结构。先利用“软选择”调整胯部的曲线，视察布线可以发觉膝盖部位的线段太少，不利于膝盖部位骨骼肌肉细微环节的制作，先用“切角”工具为膝盖增加分段，然后调整点的位置。调整时留意，以“连接”出的线为大腿的外形进行调整，而不是人体的中心线。中心线是在创建人体时
12、为了更好的限制外形而运用的，在后面的制作中会将其删除，如图4.15所示。图4.15从“透视”图视察，人体正面和侧面都是垂直于地面的，不符合人体的柔软曲线。运用“循环”工具选择几何体侧面中间部分的一排边，协作键盘上Alt键减选几何体内侧、脚部和肩部以上的边，然后将所选择的边向身体外侧移动，这时侧面的身体就变得圆润了，如图4.16所示。图4.16这时模型看起来仍旧比较尖锐，这是因为正面与侧面相接部分的边缘过于生硬,下面通过调整线的位置将尖锐的边缘变得圆滑，从而符合人体的柔软曲线。选择正面与侧面、背面与侧面相接的两条边，将脚部和肩部以上的边取消选择，然后将选择的边向模型内部拖曳，使身体各个面的过渡变
13、得圆滑，如图4.17所示。图4.17身体已经变得较为圆滑了，但是由于刚才调整身体的时候解除了头部的线段，所以这里要单独对头部进行调整。将头部外侧的边适当向外拖曳，使头部曲线更圆滑。通过“切角”工具，为头部添加段数，便利进行后面的调整。对面部的边做适当调整，使头部曲线变得平滑，如图4.18所示。图4.18头部调整好后，再视察身体其他部位。臀部线条仍旧很生硬，须要对其进行调整。协作“软选择”工具，调整臀部的形态，使其圆润并略微上翘，如图4.19所示。图4.194.1.3 调整身体布线，使模型表面圆滑视察腿部的面，仍旧是垂直于地面没有任何弧度的。将腿部内侧没有用的面删除掉，留下之前调整好的腿外形的边
14、线，留待后面做进一步的处理，如图4.20所示。将上身内侧的面也删除掉，先选择上身内侧的一圈线，然后运用“分割”工具，将面单独分割出来，最终再进行删除，现在已经将模型中心轴处的面全部删除了，如图4.21所示。现在须要对身体做进一步的调整，首先要对模型的布线做细致的调整。为胸前和背后纵向加线，对背部靠近中间的部分进行加线处理，将新加线的胯部的边删除掉，因为这里的线条是应当与腿部相连的，如图4.22所示。图4.22下面将胯部与腿部的线条接连起来。由于腿部线条分布稀疏，对腿部的中间部分进行加线处理，“循环”选择胯部和腿部的线段，运用“连接”工具为其添加一条线，将胯部的断线连接起来。最终将连接工具添加的
15、线条“循环”选择，然后运用“缩放”工具在Y轴方向放大，腿部的线条就变得更加圆滑了，如图4.23所示。图4.23对腿部的修改告一段落了，接着为模型添加“对称”修改器，视察其对称后的形态，模型下身中间大块面积是空的，没有封口，下面我们来处理这些没封口的部分，如图4.24所示。jl-因电IITlIPlaneOlHEI-领I镜像轴：rXr$zJ和转R若蜿像轴切片P焊接骐阈值：Pn：图4.先对两腿中间骨盆处的空缺进行处理，选择骨盆下部前后的两条边，运用“桥”接工具，“分段”数设为3,然后对“桥”接所生成的面进行调整，使其曲面平滑，如图4.25所示。图4.25制作中整体视察模型发觉盆骨的位置偏下，协作“软选择”工具，将腰部和胯部适当向
