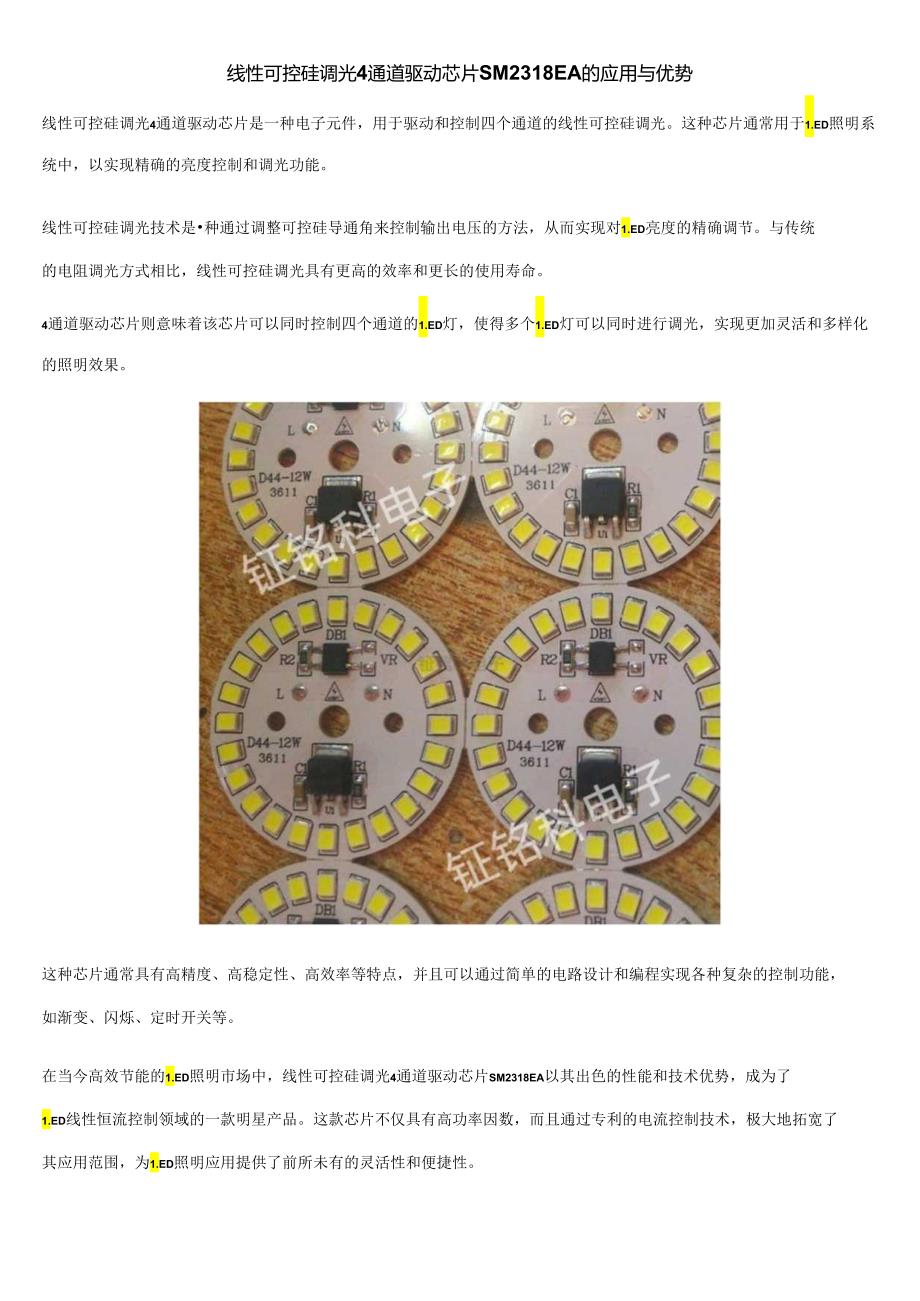

线性可控硅调光4通道驱动芯片SM2318EA的应用与优势.docx_第1页
第1页 / 共2页

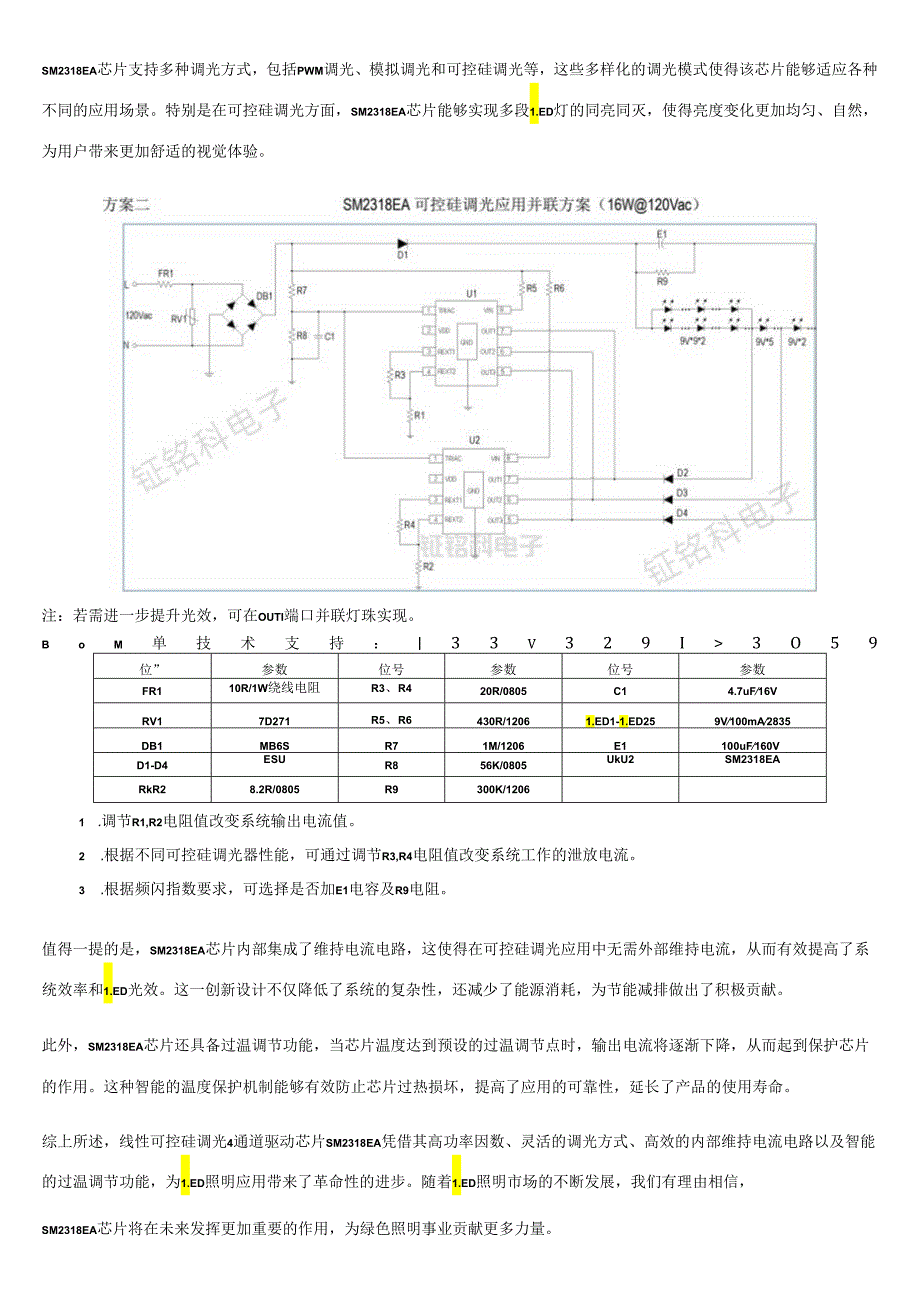

线性可控硅调光4通道驱动芯片SM2318EA的应用与优势.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《线性可控硅调光4通道驱动芯片SM2318EA的应用与优势.docx》由会员分享,可在线阅读,更多相关《线性可控硅调光4通道驱动芯片SM2318EA的应用与优势.docx(2页珍藏版)》请在第壹文秘上搜索。

1、线性可控硅调光4通道驱动芯片SM2318EA的应用与优势线性可控硅调光4通道驱动芯片是一种电子元件,用于驱动和控制四个通道的线性可控硅调光。这种芯片通常用于1.ED照明系统中,以实现精确的亮度控制和调光功能。线性可控硅调光技术是种通过调整可控硅导通角来控制输出电压的方法,从而实现对1.ED亮度的精确调节。与传统的电阻调光方式相比,线性可控硅调光具有更高的效率和更长的使用寿命。4通道驱动芯片则意味着该芯片可以同时控制四个通道的1.ED灯,使得多个1.ED灯可以同时进行调光,实现更加灵活和多样化的照明效果。这种芯片通常具有高精度、高稳定性、高效率等特点,并且可以通过简单的电路设计和编程实现各种复杂

2、的控制功能,如渐变、闪烁、定时开关等。在当今高效节能的1.ED照明市场中,线性可控硅调光4通道驱动芯片SM2318EA以其出色的性能和技术优势,成为了1.ED线性恒流控制领域的一款明星产品。这款芯片不仅具有高功率因数,而且通过专利的电流控制技术,极大地拓宽了其应用范围,为1.ED照明应用提供了前所未有的灵活性和便捷性。SM2318EA芯片支持多种调光方式,包括PWM调光、模拟调光和可控硅调光等,这些多样化的调光模式使得该芯片能够适应各种不同的应用场景。特别是在可控硅调光方面,SM2318EA芯片能够实现多段1.ED灯的同亮同灭,使得亮度变化更加均匀、自然,为用户带来更加舒适的视觉体验。注:若需

3、进一步提升光效,可在OUTI端口并联灯珠实现。BoM单技术支持:33v329I3O59位”参数位号参数位号参数FR110R/1W绕线电阻R3、R420R/0805C14.7uF16VRV17D271R5、R6430R/12061.ED1-1.ED259V100mA2835DB1MB6SR71M/1206E1100uF160VD1-D4ESUR856K/0805UkU2SM2318EARkR28.2R/0805R9300K/12061 .调节R1,R2电阻值改变系统输出电流值。2 .根据不同可控硅调光器性能,可通过调节R3,R4电阻值改变系统工作的泄放电流。3 .根据频闪指数要求,可选择是否加E

4、1电容及R9电阻。值得一提的是,SM2318EA芯片内部集成了维持电流电路,这使得在可控硅调光应用中无需外部维持电流,从而有效提高了系统效率和1.ED光效。这一创新设计不仅降低了系统的复杂性,还减少了能源消耗,为节能减排做出了积极贡献。此外,SM2318EA芯片还具备过温调节功能,当芯片温度达到预设的过温调节点时,输出电流将逐渐下降,从而起到保护芯片的作用。这种智能的温度保护机制能够有效防止芯片过热损坏,提高了应用的可靠性,延长了产品的使用寿命。综上所述,线性可控硅调光4通道驱动芯片SM2318EA凭借其高功率因数、灵活的调光方式、高效的内部维持电流电路以及智能的过温调节功能,为1.ED照明应用带来了革命性的进步。随着1.ED照明市场的不断发展,我们有理由相信,SM2318EA芯片将在未来发挥更加重要的作用,为绿色照明事业贡献更多力量。
