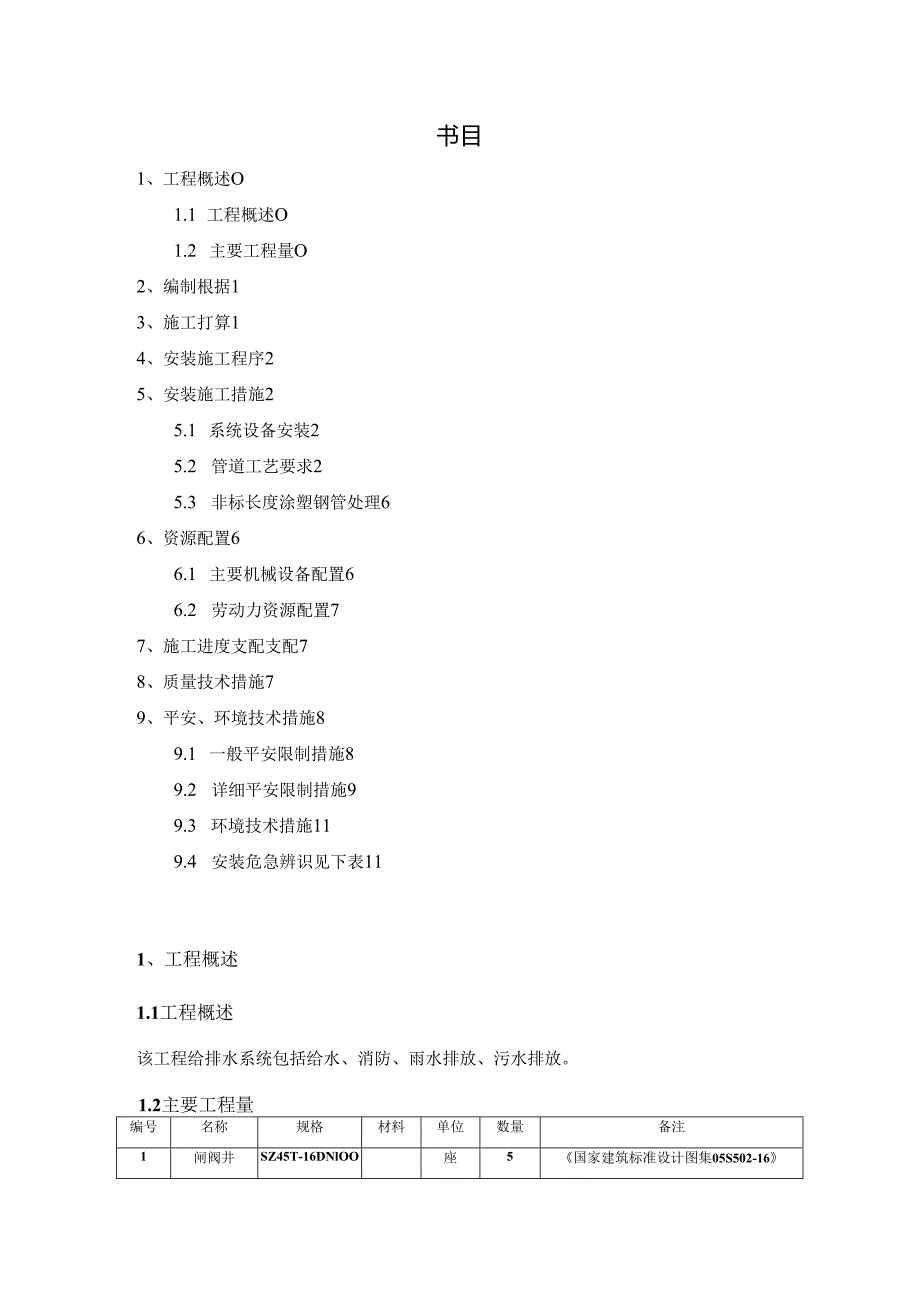

1、书目1、工程概述O1.1 工程概述O1.2 主要工程量O2、编制根据13、施工打算14、安装施工程序25、安装施工措施25.1 系统设备安装25.2 管道工艺要求25.3 非标长度涂塑钢管处理66、资源配置66.1 主要机械设备配置66.2 劳动力资源配置77、施工进度支配支配78、质量技术措施79、平安、环境技术措施89.1 一般平安限制措施89.2 详细平安限制措施99.3 环境技术措施119.4 安装危急辨识见下表111、工程概述1.1工程概述该工程给排水系统包括给水、消防、雨水排放、污水排放。1.2主要工程量编号名称规格材料单位数量备注1闸阀井SZ45T-16DNlOO座5国家建筑标准

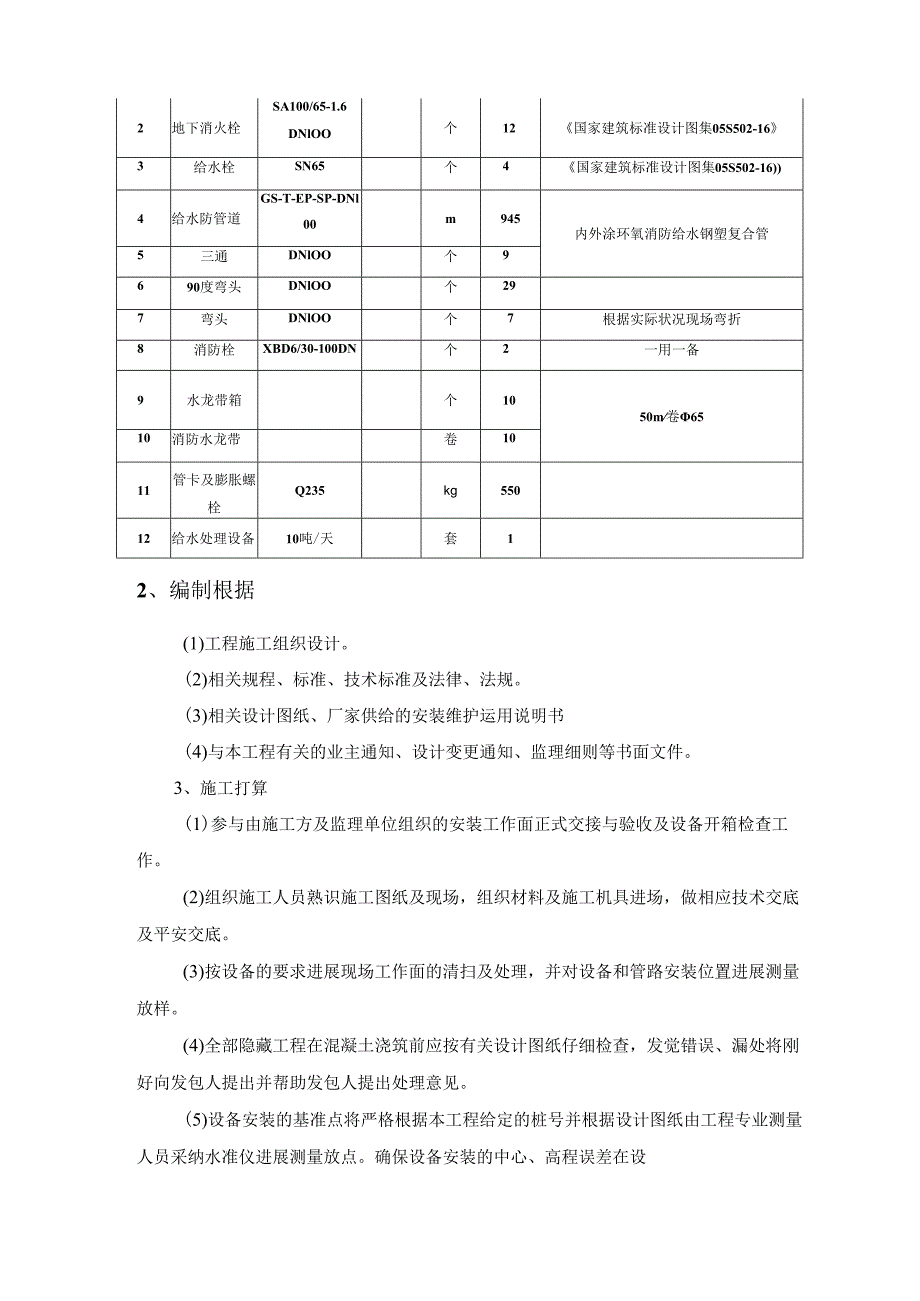

2、设计图集05S502-162地下消火栓SA100/65-1.6DNlOO个12国家建筑标准设计图集05S502-163给水栓SN65个4国家建筑标准设计图集05S502-16)4给水防管道GS-T-EP-SP-DNl00m945内外涂环氧消防给水钢塑复合管5三通DNlOO个9690度弯头DNlOO个297弯头DNlOO个7根据实际状况现场弯折8消防栓XBD6/30-100DN个2一用一备9水龙带箱个1050m卷6510消防水龙带卷1011管卡及膨胀螺栓Q235kg55012给水处理设备10吨/天套12、编制根据(1)工程施工组织设计。(2)相关规程、标准、技术标准及法律、法规。(3)相关设计图
3、纸、厂家供给的安装维护运用说明书(4)与本工程有关的业主通知、设计变更通知、监理细则等书面文件。3、施工打算(1)参与由施工方及监理单位组织的安装工作面正式交接与验收及设备开箱检查工作。(2)组织施工人员熟识施工图纸及现场，组织材料及施工机具进场，做相应技术交底及平安交底。(3)按设备的要求进展现场工作面的清扫及处理，并对设备和管路安装位置进展测量放样。(4)全部隐藏工程在混凝土浇筑前应按有关设计图纸仔细检查，发觉错误、漏处将刚好向发包人提出并帮助发包人提出处理意见。(5)设备安装的基准点将严格根据本工程给定的桩号并根据设计图纸由工程专业测量人员采纳水准仪进展测量放点。确保设备安装的中心、高程

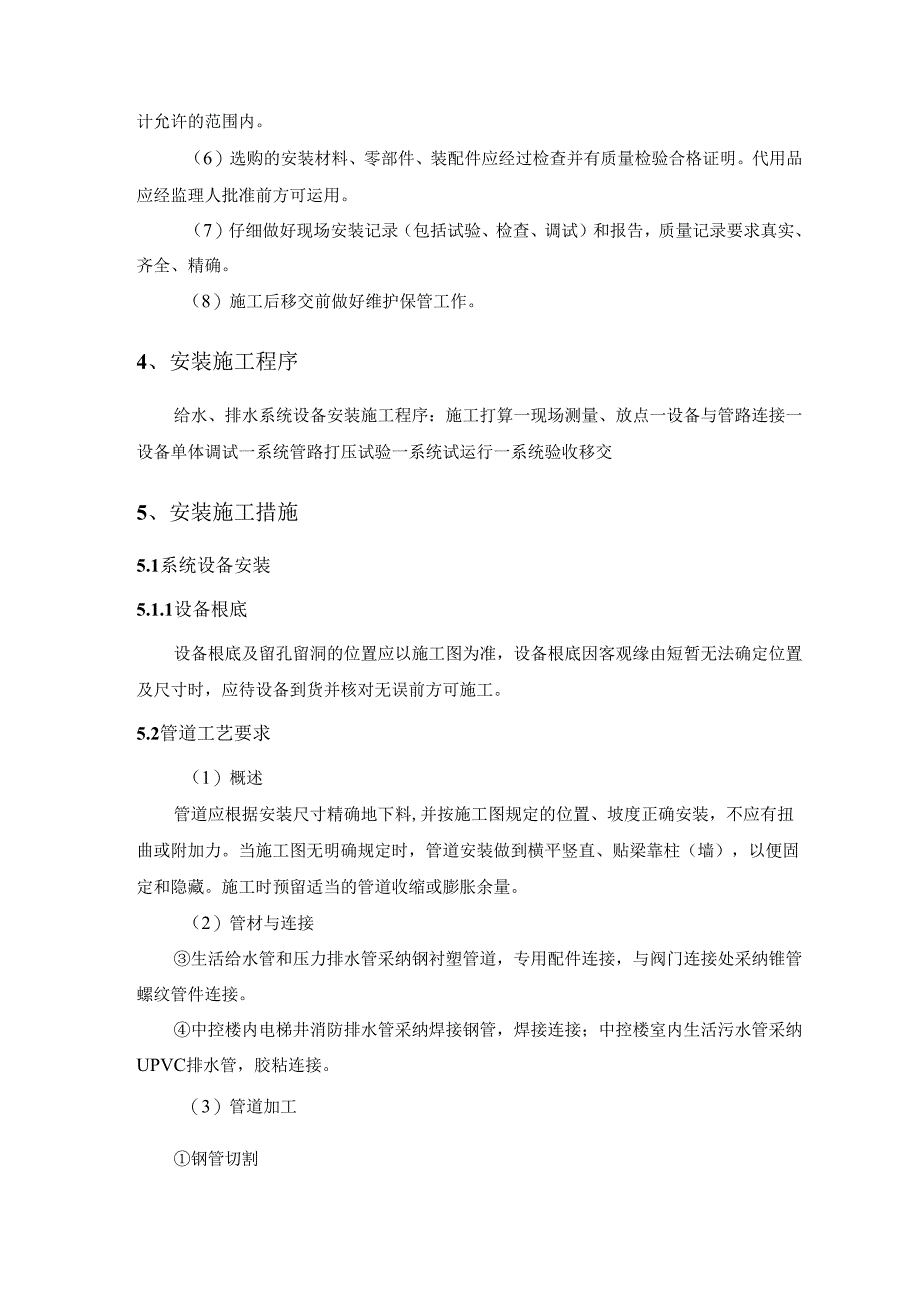

4、误差在设计允许的范围内。（6）选购的安装材料、零部件、装配件应经过检查并有质量检验合格证明。代用品应经监理人批准前方可运用。（7）仔细做好现场安装记录（包括试验、检查、调试）和报告，质量记录要求真实、齐全、精确。（8）施工后移交前做好维护保管工作。4、安装施工程序给水、排水系统设备安装施工程序：施工打算一现场测量、放点一设备与管路连接一设备单体调试一系统管路打压试验一系统试运行一系统验收移交5、安装施工措施5.1系统设备安装5.1.1设备根底设备根底及留孔留洞的位置应以施工图为准，设备根底因客观缘由短暂无法确定位置及尺寸时，应待设备到货并核对无误前方可施工。5.2管道工艺要求（1）概述管道应根
5、据安装尺寸精确地下料,并按施工图规定的位置、坡度正确安装，不应有扭曲或附加力。当施工图无明确规定时，管道安装做到横平竖直、贴梁靠柱（墙），以便固定和隐藏。施工时预留适当的管道收缩或膨胀余量。（2）管材与连接生活给水管和压力排水管采纳钢衬塑管道，专用配件连接，与阀门连接处采纳锥管螺纹管件连接。中控楼内电梯井消防排水管采纳焊接钢管，焊接连接；中控楼室内生活污水管采纳UPVC排水管，胶粘连接。（3）管道加工钢管切割A切口和坡口外表应符合施工图纸的要求，管口应光滑、平整，应无裂纹、毛刺、铁屑等。B切口断面与中心线的垂直偏向应不大于管道外径的1%,且不大于3mm。弯管加工A采纳有缝钢管加工弯管时，焊缝应
6、避开受拉（压）区。B在施工图纸未规定且在埋设条件答应时，应采纳大弯曲半径。管道的弯曲半径，热弯时，应不小于管道直径的3.5倍；冷弯时，应不小于管道直径的4倍;焊接弯头，应不小于管道直径的1.5倍；冲压弯头，应不小于管道外径。C管道采纳加热弯制时，加热应匀称，加热次数应不超过3次。D管道弯制后，应无裂缝、分层、过烧等缺陷，并无显著的凹瘪。弯管内侧水纹褶皱高度应不大于管径的3%,波距不小于4倍的水纹高度。弯曲处管道截面的最大与最小外径差，应不超过管径的8%。E弯曲角度应与施工图纸相符。钢管焊接A管道接头或焊接弯头应根据管壁厚度选择适当的焊接坡口型式和尺寸，一般壁厚不大于4mm时，选用“I”型坡口；
7、壁厚大于4mm时，应采纳70角的“V”型坡口，对口间隙及钝边均为02mm。管口对口错口应不超过壁厚的20%,但最大不超过2mm。B焊缝外表应有加强高，其值为l2mm；遮盖面的宽度，“I”型坡口为56mm,V型坡口要每边搭接约2mm。C焊缝外表应无裂纹、夹渣、和气孔等缺陷。咬边的深度小于0.5mm,长度不超过焊缝长的10%,且小于100mm。D焊接的工艺要求及焊缝的内部质量应符合现场设备、工业管道焊接工程施工及验收规程GBJ236的规定。管道焊缝检验和缺陷焊缝外观质量检查：A焊缝的外形尺寸应符合图纸和工艺文件的要求，焊缝高度不得低于母材外表，焊缝与母材应圆滑过渡。B焊缝及热影响区外表应无裂纹、未
8、熔合、未焊透、加渣、弧坑和气孔等缺陷。C焊缝质量检验，应有完好记录，并应向监理人提交检验报告。D同一部位的返修超过二次时，应制订返修措施，报送监理人批准后施行。不合格的焊缝必需进展返修后重新检验。（4）管道的安装焊接连接收A钢管在安装前，内部应清理干净。B直管段上两相邻环缝间距：当公称直径大于或等于15Omm时，不应小于150mm；当公称直径小于150mm时，不应小于钢管外径。C管道的任何位置不得有十字形焊缝。D焊缝间隔弯管（不包括压制或热推弯管）起弯点不得小于100mm,且不得小于管径。E避开在管道焊缝及其边缘上开孔。F管道的焊接坡口型式和尺寸，应符合施工图纸的规定。当施工施工图纸未规定时，
9、应符合GB50235的规定。G管件和管道的焊接应去除焊面及坡口两侧30mm范围内的油污、铁锈、毛剌及其它附着物。清理合格后应刚好焊接。管件焊接后，焊接外表应修磨平整，除去内外外表的焊渣、焊皮、飞溅物、油渍等，按要求进展内外外表清理。并应按标准要求进展管道焊缝的检验。螺纹连接收丝扣密封的螺纹连接其管螺纹加工应有锥度，外表光滑，断丝或缺丝不得超过丝全长的10%,螺纹接头在各螺纹处缠聚四氟乙烯（或麻丝）或涂密封膏，接头外表应清理干净，安装后的管道螺纹根部应有23扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。法兰连接收A法兰加工应根据国标GB9119.6-88和GB9119.3-88进展。全部法兰接
10、头应带有完好的衬垫，衬垫不得凸入管内，其外边缘接近螺栓孔为宜，不得安放双垫或偏垫。B法兰连接时应保持平行，其偏向不大于法兰外径的1.5/1000,且不大于2mm,螺栓紧力应匀称。紧固前应检查其密封面，铁锈、油污、焊渣等要清理干净，不得影响密封性能。安装过程中不得用强力紧固螺栓的方法消退歪斜。法兰连接保持同心，并保证螺栓自由穿入。法兰连接运用同一规格螺栓，安装方向一样，紧固螺栓对称匀称，松紧适度，紧固后外露长度为23个螺距。C管子与平法兰焊接时，应实行内外焊接，内焊缝不得高出法兰工作面，全部法兰与管子焊接后应垂直，一般偏向不超过1%。管道试验压力给、排水管道安装完毕后，在未全部回填（若埋设在混凝
11、土中，则不得回填）以前，须按设计图纸和相应的规程标准的要求对管道进展水压试验。A当系统工作压力等于或低于1.0MPa,水压强度试验压力为设计压力的1.5倍,并不应低于1.4MPa,水压严密性试验应在水压强度试验和管道冲洗合格后进展,水压严密性试验压力为1.2MPaoB施工图纸未规定时,其他压力给排水管道的试验压力应为设计压力1.5倍,且不得低于0.6MPa。在试验压力下观查IOmin,压力降不应大于0.02MPa,然后降到工作压力进展检查，应不渗、不漏。C隐藏或埋地的重力自流排水管道在隐藏前必需做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度，在管道充溢水15min水面下降后，
12、再灌满视察5min,液面不下降，管道和接口无渗漏为合格。D当试验过程中发觉有泄漏时，应在消退缺陷后，重新进展试验。E向监理人提交完好的管道试验记录。管道的清洗和防腐A管道的吹扫、清洗工作应在水压强度试验合格后，水压严密性试验前进展,其余给水管道的吹扫、清洗工作应在水压试验合格后开工验收前进展，应根据施工图纸和相应标准的要求进展管道的吹扫、清洗工作。给水管道在吹扫和冲洗前,应递交施行方案供监理人审查。吹扫、冲洗后应作成果记录。管道用水冲洗，以流速不小于1.OmzS的冲洗水连续冲洗，直到出口处的浊度和色度与入口处一样为合格。B管道的防腐工作应在安装前完成，连接部位则应在水压试验合格后进展。C防腐施
13、工前应去除管道外表铁锈、焊渣、毛刺、油、水等污物。D埋地钢管道先刷冷底子油两道，再刷环氧煤沥青漆两道。卫生间内明敷镀锌给水管道刷银粉漆两道，阀门刷灰黑色磁漆两道；其他明敷给水管道、阀门、管道附件先刷红丹防锈底漆两道，然后再刷面漆（磁漆）两道。面漆颜色按水轮发电机组安装技术标准GB8564中的规定执行。E按防腐涂料消费设备供给商运用说明书的规定，进展防腐施涂作业。管道的保温A管道保温材料采纳超细玻璃绵，爱护层采纳镀锌铁皮。B保温施工应在管道焊接、水压试验合格后进展。C法兰连接处应留有空隙，其长度为螺栓长加2030mm0D保温层与滑动支架、吊架、支架处应留出空隙。E硬质保温构造，应留伸缩缝。F施工
14、期间，不得使保温材料受潮。G保温层允许偏向和保温层变形缝允许偏向应符合建筑给水排水及采暖工程施工质量验收标准GB50242中的相关规定。5.3非标长度涂塑钢管处理厂家只供给6米或12米的标准涂塑钢管，本工程中多是运用非标准涂塑钢管。对于非标长度涂塑钢管，可以把6米或12米的涂塑钢管（详细长度以供货涂塑钢管实际长度为准）切割成所需长度的管子，切割过程中应以不损害涂敷层为前提，不准用火焰割断、砂轮磨断，切断面应同管轴保持垂直。锯断时可用人工手锯或电动锯，手工锯截管时，其锯面应垂直于管轴心，电动锯其转速不得大于800rmino对于涂层掉落的地方运用环氧树脂修补液进展修补。6、资源配置6.1主要机械设备配置给水、排水系统主要机械设备配置见表6-1给水、排水系统主要机械设备表6-1序号名称型号规格单位数量1电焊机ZX-400台42氧、乙焕切割工具套33砂轮锯400台24吊车25t台15导链l3t个66角磨机15Oninl介67电锤E15台48电动试压泵1.6MPa台29台虎钳68”个210水准仪N1007一级甘16.2劳动力资源配置给水、排水系统劳动力配置见表6-2给水、排水系统劳动力配置表6-2序号工种单.位数量
