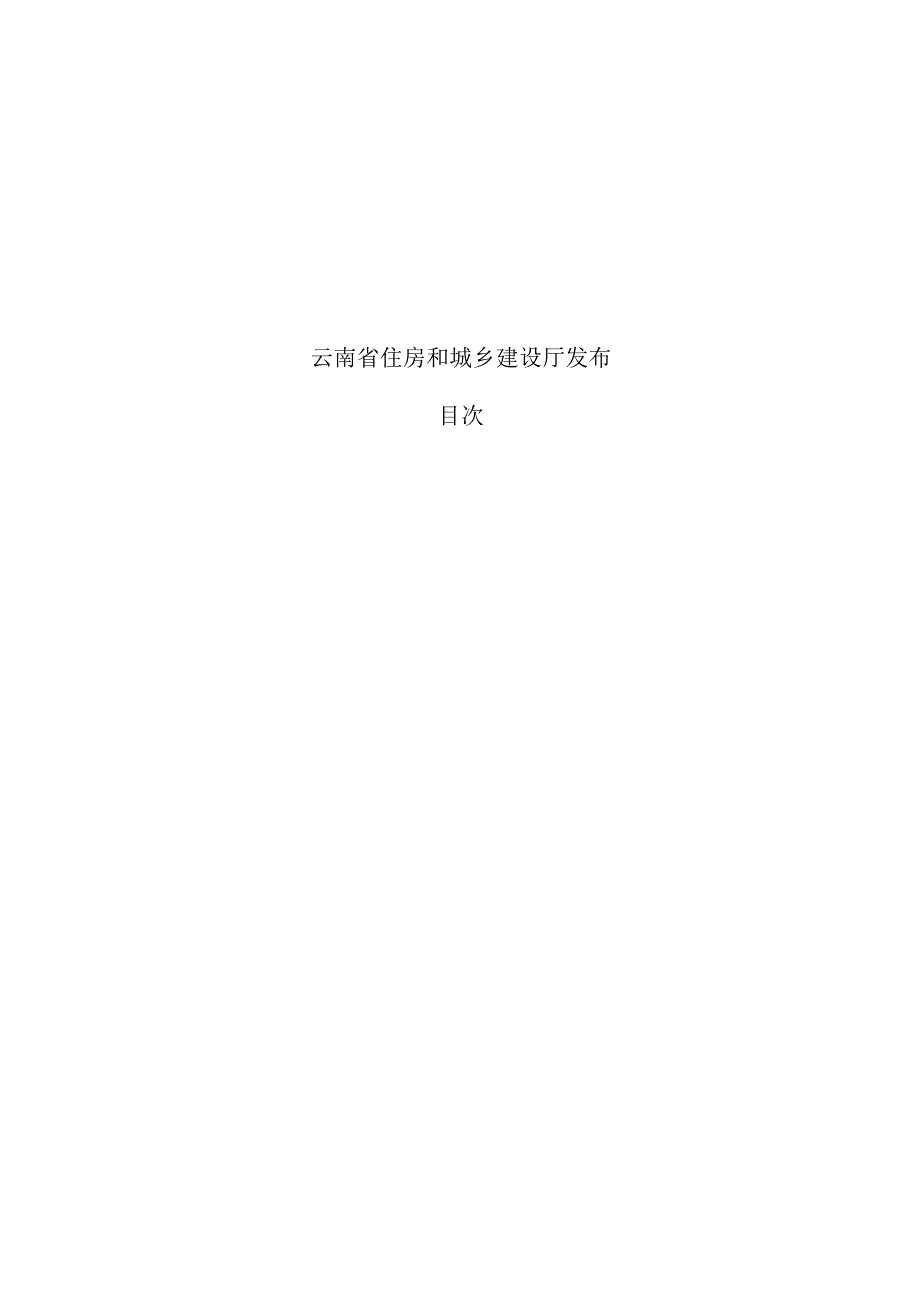

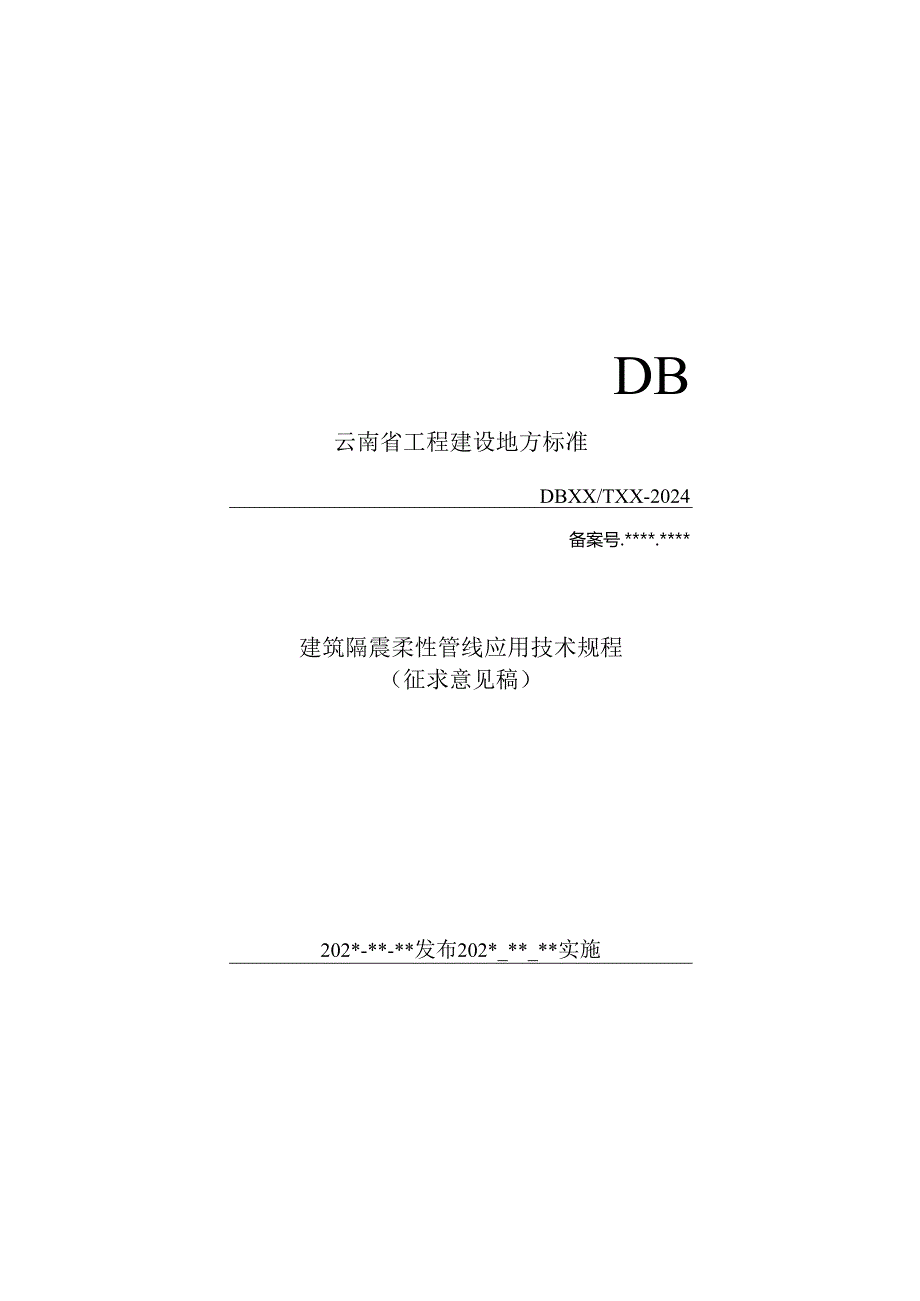

1、DB云南省工程建设地方标准DBXX/TXX-2024备案号.*.*建筑隔震柔性管线应用技术规程（征求意见稿）202*-*-*发布202*_*_*实施云南省住房和城乡建设厅发布目次1总则12术语与符号22.1 术语22.2 符号33基本规定44设计与构造54.1 一般规定54.2 设计64.3 构造75性能与检验105.1 一般规定105.2 波纹柔性节1053隔震金属软管125.4 橡胶软管135.5 圈带155.6 检验166施工、验收和维护196.1 一般规定196.2 施工2063验收266.4 维护276.5 隔震柔性连接检验方法29附录B材料进场验收记录32附录C检验批质量验收记录3

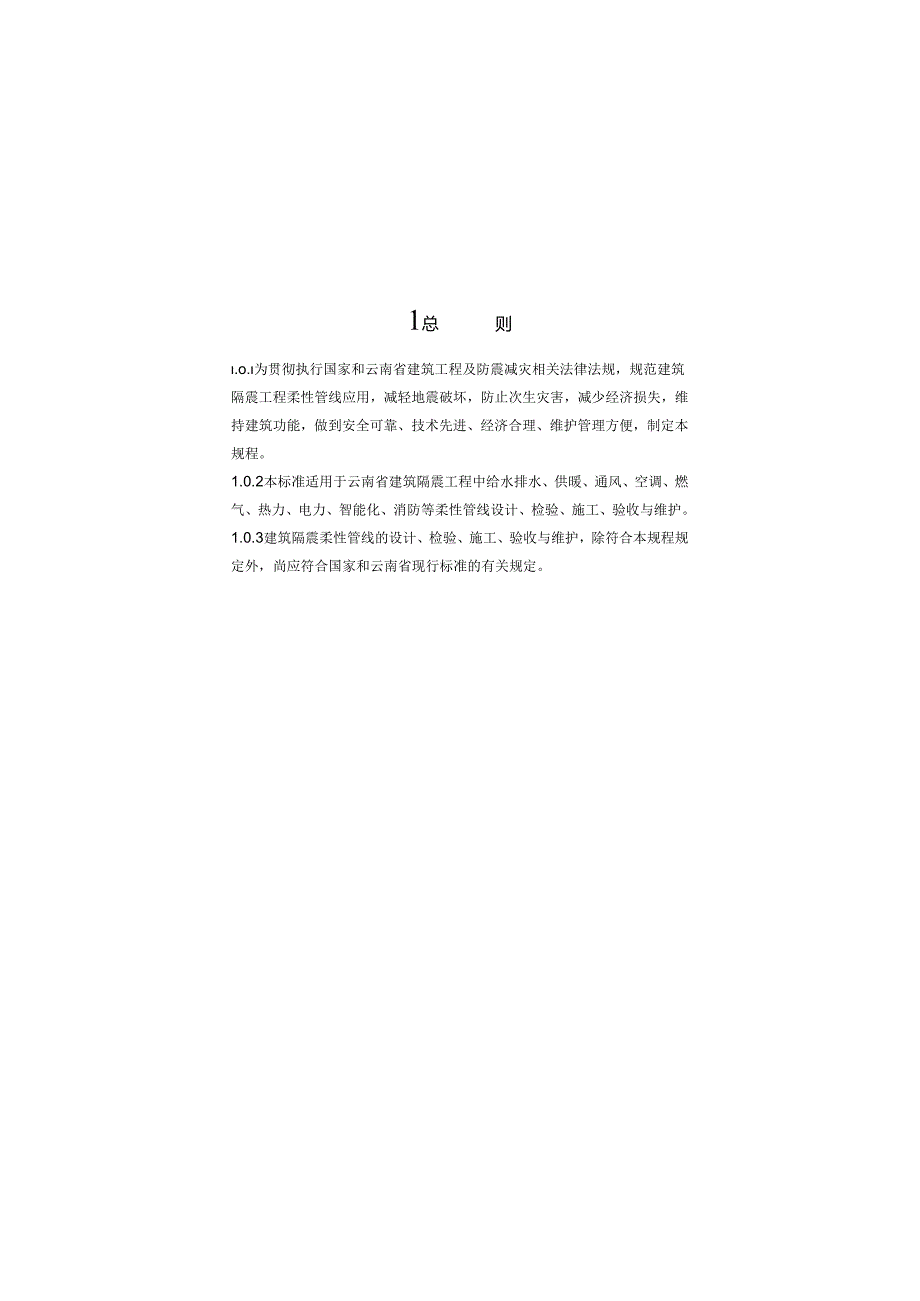

2、3本标准用词说明35引用标准名录361总则.o.为贯彻执行国家和云南省建筑工程及防震减灾相关法律法规，规范建筑隔震工程柔性管线应用，减轻地震破坏，防止次生灾害，减少经济损失，维持建筑功能，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规程。1.0.2本标准适用于云南省建筑隔震工程中给水排水、供暖、通风、空调、燃气、热力、电力、智能化、消防等柔性管线设计、检验、施工、验收与维护。1.0.3建筑隔震柔性管线的设计、检验、施工、验收与维护，除符合本规程规定外，尚应符合国家和云南省现行标准的有关规定。2术语与符号2.1 术语2.1.1 建筑隔震柔性管线flexiblepipinginseism
3、icisolationengineeringofbuilding隔震建筑中穿越隔震层和隔离缝且能满足相应位移要求的柔性管道及线缆。2.1.2 隔震柔性连接VibratiOnisolationflexiblemoduleinpipingsystem满足隔震层和隔离缝位移要求的柔性管线装置，包含波纹柔性节、隔震金属软管、橡胶软管、圈带等。2.1.3 设计位移allowabledisplacementofflexiblepiping建筑隔震柔性管线在罕遇地震作用下达到的位移值。2.1.4 隔震金属软管vibrationisolationmetalhoseassembly由隔震波纹管、网套和接头组成的
4、柔性连接元件，用来吸收由于管道端点位移及热胀冷缩等原因引起的管道尺寸变化的变形装置。2.1.5 波纹柔性节bellowsflexiblejoint由一个或几个隔震波纹管及结构件组成的柔性连接元件，用来吸收由于管道端点位移及热胀冷缩等原因引起的管道尺寸变化的变形装置。2.1.6 橡胶软管isolationrubberhose由内胶层、外胶层、补偿层、防火层、金属结构件等多种材料组成的柔性连接元件，用来吸收由于管道端点位移及热胀冷缩等原因引起的管道尺寸变化的变形装置。2.1.7 圈带non-mctallicflexibleelement由合成橡胶、纤维织物、隔热材料以及氟塑料组成的柔性连接元件，用
5、于满足地震引起的通风系统和电气系统管线位移的变形装置。条文说明：1隔震金属软管符合波纹金属软管通用技术条件GB/T14525的有关规定。2波纹柔性节符合金属隔震波纹管膨胀节通用技术条件GB/T12777的有关规定。3橡胶软管符合建筑隔震柔性管道JGZT541的有关规定。4圈带符合非金属补偿器JB/T12235的有关规定。2.1.8 见证检验evidentialtesting施工单位在工程监理单位或建设单位的见证下，按照有关规定从施工现场随机抽取试样，送至具备相应资质的检测机构进行检验的活动。2.2 符号2.2.1 通用参数1.隔震柔性连接安装长度；H隔震柔性连接安装高度；隔震柔性连接设计位移；
6、P隔震柔性连接设计压力。3基本规定3.0.1穿越隔震层和隔离缝的柔性管线应具备足够的强度和变形能力，并应与主体结构有可靠的连接和锚固。3.0.2设备管线穿越隔震层时，应采用柔性防火材料对洞口与管道间的缝隙进行封堵。3.0.3波纹柔性节、隔震金属软管的设计工作年限不应低于50年，橡胶软管、非金属圈的设计工作年限不应低于15年。当隔震柔性连接达到设计使用年限时应及时检测，重新确定设计使用年限或更换。3.0.4与建筑隔震柔性管线相连的抗震支吊架设计应满足建筑抗震支吊架应用技术规程DBJ53/T-132相关规定。4设计与构造4.1 一般规定4.1.1 隔震柔性连接应满足建筑机电工程使用功能、防火及安装
7、要求，且应具备复位能力。4.1.2 管线穿越隔震层和隔离缝时应采用波纹柔性节、隔震金属软管、橡胶软管、圈带等隔震柔性连接。条文说明：1波纹柔性节的设计与制造应符合金属波纹管膨胀节通用技术条件GB/T12777的有关规定。2隔震金属软管的设计与制造应符合波纹金属软管通用技术条件GB/T14525的有关规定。3橡胶软管的设计与制造应符合建筑隔震柔性管道JG/T541的有关规定。4圈带的设计与制造应符合非金属补偿器JB/T12235的有关规定。4.1.3 建筑隔震柔性管线的设计位移不应小于隔离缝宽度。4.1.4 对重要管道、可能泄露有害介质或可燃介质的管道，预留水平变形量不应小于隔离缝宽度的1.4倍
8、。4.1.5 建筑电气管线穿越隔震层和隔离缝时金属管道、塑料管道、电线电缆、母线槽应采用隔震柔性连接。4.1.6 防雷接地引线穿越隔震层时的设计位移不应小于隔离缝宽度的14倍。4.1.7 承压管道和建筑电气隔震柔性连接宜具备缓冲功能。条文说明：避免隔震柔性连接因地震作用瞬时造成的破坏。4.2 设计4.2.1 建筑隔震柔性管线应结合建筑机电工程设施的管道型式、尺寸、标高、类型和安装位置等实际条件进行设计，并与建筑工程主体设计同步进行。4.2.2 建筑隔震柔性管线型式可以分为承压管道、重力排水管道、通风管道和电缆桥架四种类型。条文说明：承压管道包括给水、消防、供暖、空调等有压管道；重力排水管道包括
9、雨水、排水等无压管道。4.2.3 隔震柔性连接布置方式可分为竖向、水平或竖向与水平组合。常用隔震柔性连接布置方式可参见表4.2.3。表4.2.3常用隔震柔性连接布置方式序号布置方式隔震柔性连接适用场景1垂直隔震金属软管给水、消防、暖通和压力排水管等承压管道2水平波纹柔性节、隔震金属软管3垂直+水平隔震金属软管和波纹柔性节4垂直波纹柔性节、橡胶软管重力排水管道5水平波纹柔性节、橡胶软管6垂直圈带通风管道7水平圈带8垂直圈带电气桥架9水平圈带4.2.4 承压管道隔震柔性连接宜由生产单位进行管道应力分析。条文说明：通过计算荷载、位移、应力，使采用的隔震柔性连接在温度、压力外载等组合工况下，隔震柔性连
10、接的强度满足承载，变形能力满足设计位移，使管道系统获得隔震解决方案。4.3 构造4.3.1 隔震柔性连接应具备足够的强度、刚度及稳定性。4.3.2 隔震柔性连接应通过固定支吊架与上部结构、下部结构或地基基础有可靠的连接和锚固，承压管道必要时可增设滑动支承，满足跨距要求。4.3.3 隔震柔性连接常用连接形式可参照表433。表4.3.3常用连接形式序号机电系统常用管道材质常用连接形式1给水不锈钢022Cr17Ni12Mo2x06Cr19Nil0.衬塑钢法兰、焊接、螺纹2消防碳素钢Q235、Q355法兰、沟槽、螺纹3暖通碳素钢Q235、Q355法兰、焊接、螺纹4排水铸铁法兰、卡箍聚氯乙烯法兰、卡箍、
11、螺纹5通风不锈钢022Crl7Nil2Mo2x06Crl9Nil0s碳素钢Q235、Q355法兰、焊接6电气桥架碳素钢Q235、Q355螺栓条文说明：隔震柔性连接的连接形式应采用符合设计要求的连接形式;1采用钢制法兰连接2采用沟槽连接沟槽连接图:说明:1垫片；2法兰;1沟槽接头；2沟槽管件。法兰连接图:3紧固件；4一现场管道预留端。3采用卡箍连接4采用焊接连接卡箍连接图:焊缝连接图:说明：1卡箍；2直管;3现场管道预留端。说明：1现场管道预留端；2焊缝;1.管道壁厚。5PVC管道宜采用粘接6采用螺纹连接粘接连接图:电气桥架连接片连接图:说明：说明：1现场管道预留预留端外螺纹连接；1跨接线；2连
12、接片;2紧固件。3螺杆；4螺母。5性能与检验5.1 一般规定5.1.1 隔震柔性连接应满足3个正交平动线位移及1个水平转动角位移共4个自由度变形能力。条文说明：4个自由度变形能力：双向水平地震位移、满足层间扭转位移、竖向隔振位移。5.1.2 隔震柔性连接的性能要求及检验方法应满足表5.1.2的规定。表5.1.2隔震柔性连接性能要求及检验方法序号项目性能要求检验方法1变形性能变形能力应满足设计位移参照附录A检验方法2劳能疲性满足设计位移条件下的疲劳循环次数应大于10圈且不应渗漏。参照附录A检验方法3火能防性防火层应符合GB8624的规定要求，燃烧性能不低于A2级。GB8624且炉内温升&30C质
13、量损失率Y5O%持续燃烧时间ruo4缓冲性能隔震柔性连接应具备地震波引起的缓冲措施，应避免谐振，被冲击瞬间的被动速度及到达设计位移时的速度应小于被冲击瞬间速度的50%o参照附录A检验方法5.2波纹柔性节5.1.3 波纹柔性节外观应符合以下规定:1表面不允许有裂纹、焊接飞溅物及大于板厚下偏差的划痕和凹坑的缺陷。不大于板厚下偏差的划痕和凹坑应修磨使其圆滑过渡。波峰、波谷与波侧壁间应圆滑过渡；2不锈钢表面不宜涂漆。产品的碳钢结构件外表面应涂漆，漆层应色泽均匀无明显流挂、漏底缺陷的存在。5.1.4 波纹柔性节所用材料和焊接接头无损检测要求应符合金属波纹管膨胀节通用技术条件GB/T12777的规定。5.
14、1.5 重力排水系统中隔震波纹管应使用022CrI7Nil2Mo2材质。5.1.6 波纹柔性节连接端面间尺寸的极限偏差见表5.2.40表524波纹柔性节外连接端面间尺寸的极限偏差单位为mm波纹柔性节外端面间尺寸极限偏差1.900士3900360095.1.7 波纹柔性节的性能要求及检验方法应满足表5.2.5的规定。表5.2.5波纹柔性节性能要求及检验方法序号项目性能要求检验方法I耐震性能波纹柔性节应在地震作用下满足正常使用功能参照附录A检验方法2耐压性能GB/T127779.5.1GB/T127779.6.13气密性能GB/T127779.5.2GB/T127779.6.24刚度性能GB/T127779.53GB/T127779.6.35稳定性能GB/T127779.5.4GB/T127779.6.46疲劳性能GB/T127779.5.5GB/T127779.6.57爆破性能GB/T127779.5.6GB/T127779.6
