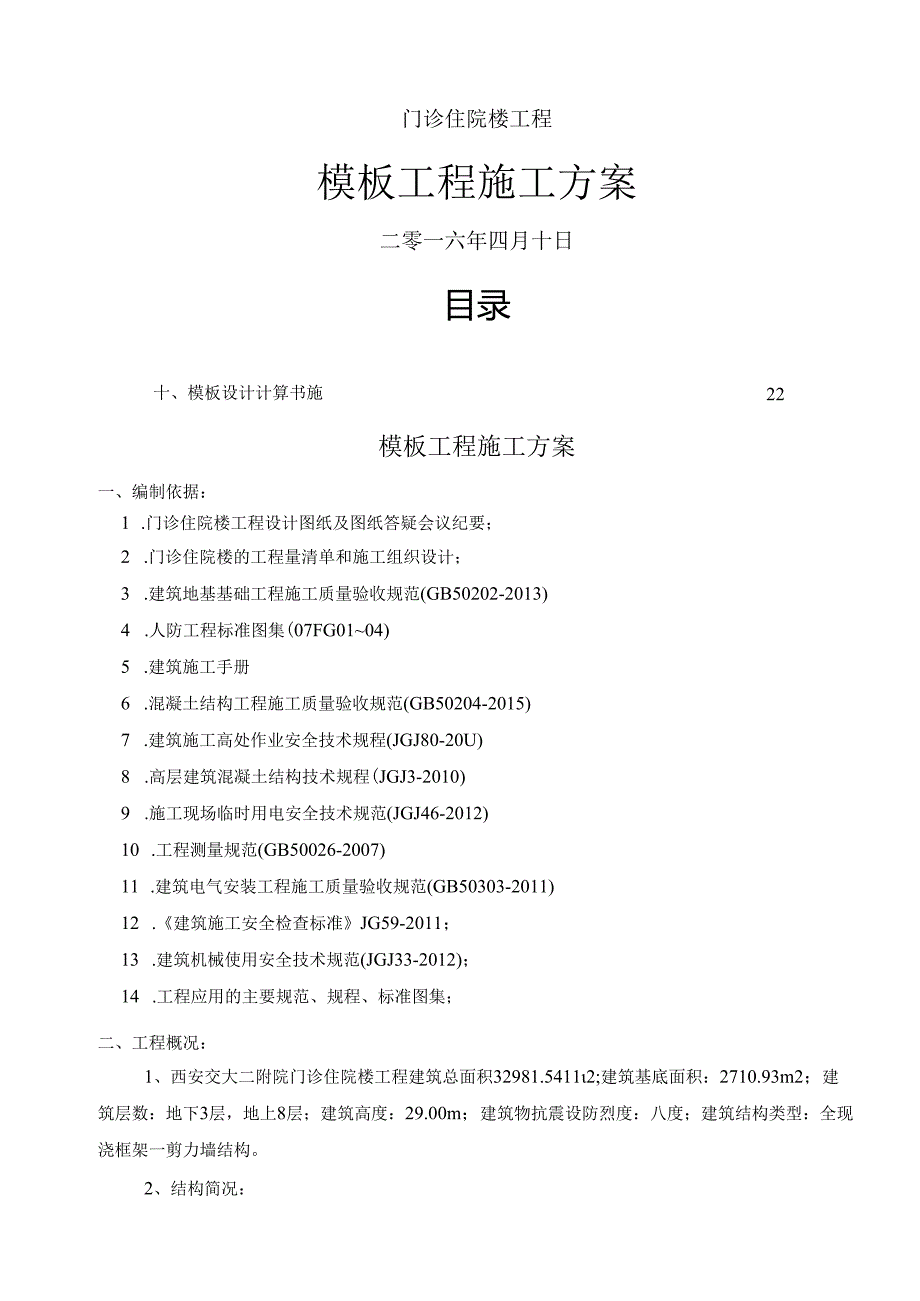

1、门诊住院楼工程模板工程施工方案二零一六年四月十日目录一、编制据2二、工程概况2三、各工程部位结构尺寸3四、施工部署4五、施工准备41、技术准备42、生产准备53、模板加工64、模板组装6六、模板设计及施工方法6（一）模板设计6（二）模板安装71、墙模板72、柱模板93、梁模板104、顶板模板115、楼梯模板126、电梯井模板127、门窗模板128、施工缝模板139、集水坑模板1410、基础模板15（三）脱模剂涂刷、模内清理16（四）质量要求16（五）质量保证措施17七、质量要求18八、成品保护措施20九、安全技术措施2022十、模板设计计算书施模板工程施工方案一、编制依据：1 .门诊住院楼工程
2、设计图纸及图纸答疑会议纪要；2 .门诊住院楼的工程量清单和施工组织设计；3 .建筑地基基础工程施工质量验收规范(GB50202-2013)4 .人防工程标准图集(07FG0104)5 .建筑施工手册6 .混凝土结构工程施工质量验收规范(GB50204-2015)7 .建筑施工高处作业安全技术规程(JGJ80-20U)8 .高层建筑混凝土结构技术规程(JGJ3-2010)9 .施工现场临时用电安全技术规范(JGJ46-2012)10 .工程测量规范(GB50026-2007)11 .建筑电气安装工程施工质量验收规范(GB50303-2011)12 .建筑施工安全检查标准JG59-2011；13

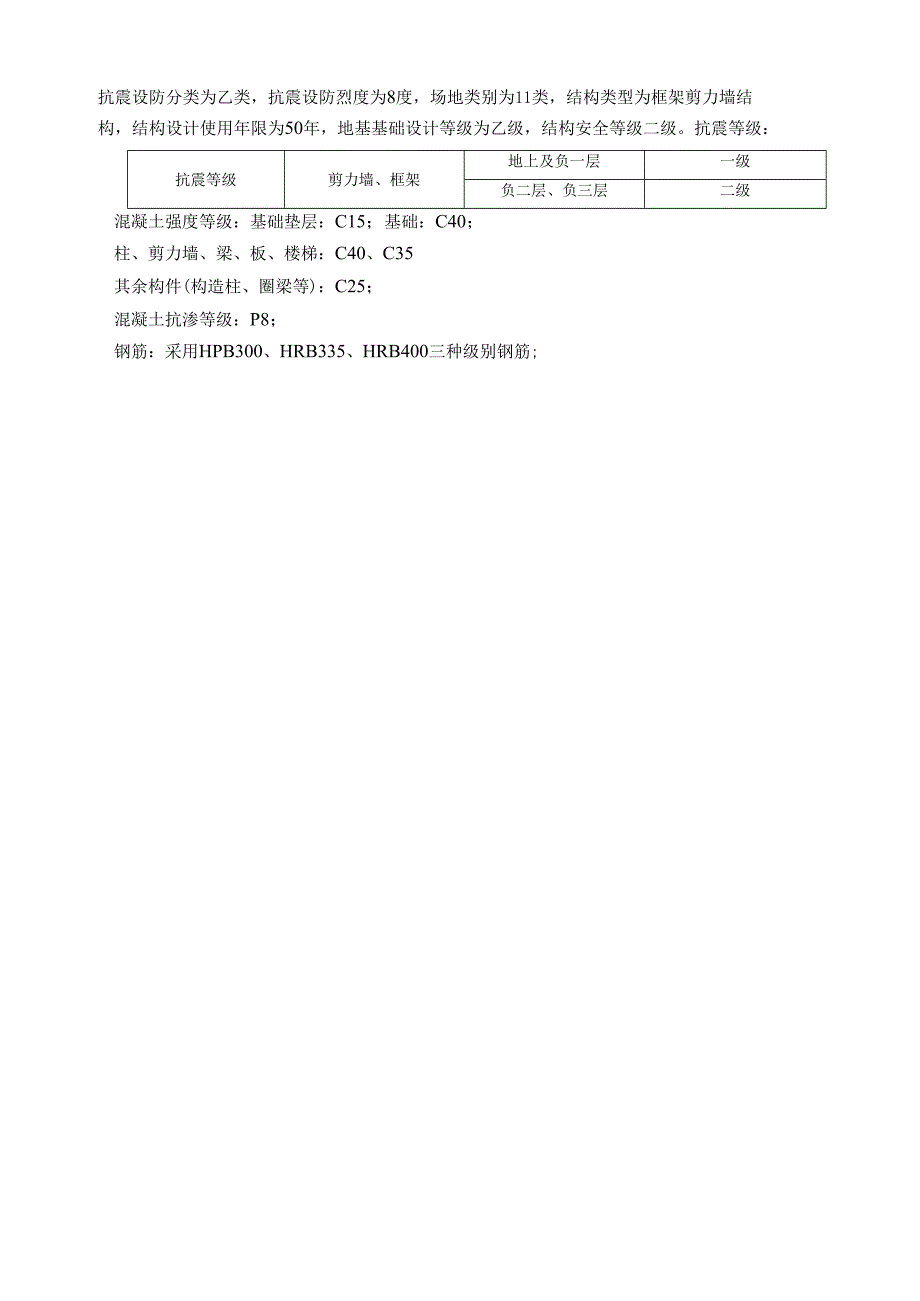

3、.建筑机械使用安全技术规范(JGJ33-2012)；14 .工程应用的主要规范、规程、标准图集；二、工程概况：1、西安交大二附院门诊住院楼工程建筑总面积32981.54112;建筑基底面积：2710.93m2；建筑层数：地下3层，地上8层；建筑高度：29.00m；建筑物抗震设防烈度：八度；建筑结构类型：全现浇框架一剪力墙结构。2、结构简况：抗震设防分类为乙类，抗震设防烈度为8度，场地类别为11类，结构类型为框架剪力墙结构，结构设计使用年限为50年，地基基础设计等级为乙级，结构安全等级二级。抗震等级：抗震等级剪力墙、框架地上及负一层一级负二层、负三层二级混凝土强度等级：基础垫层：C15；基础：C

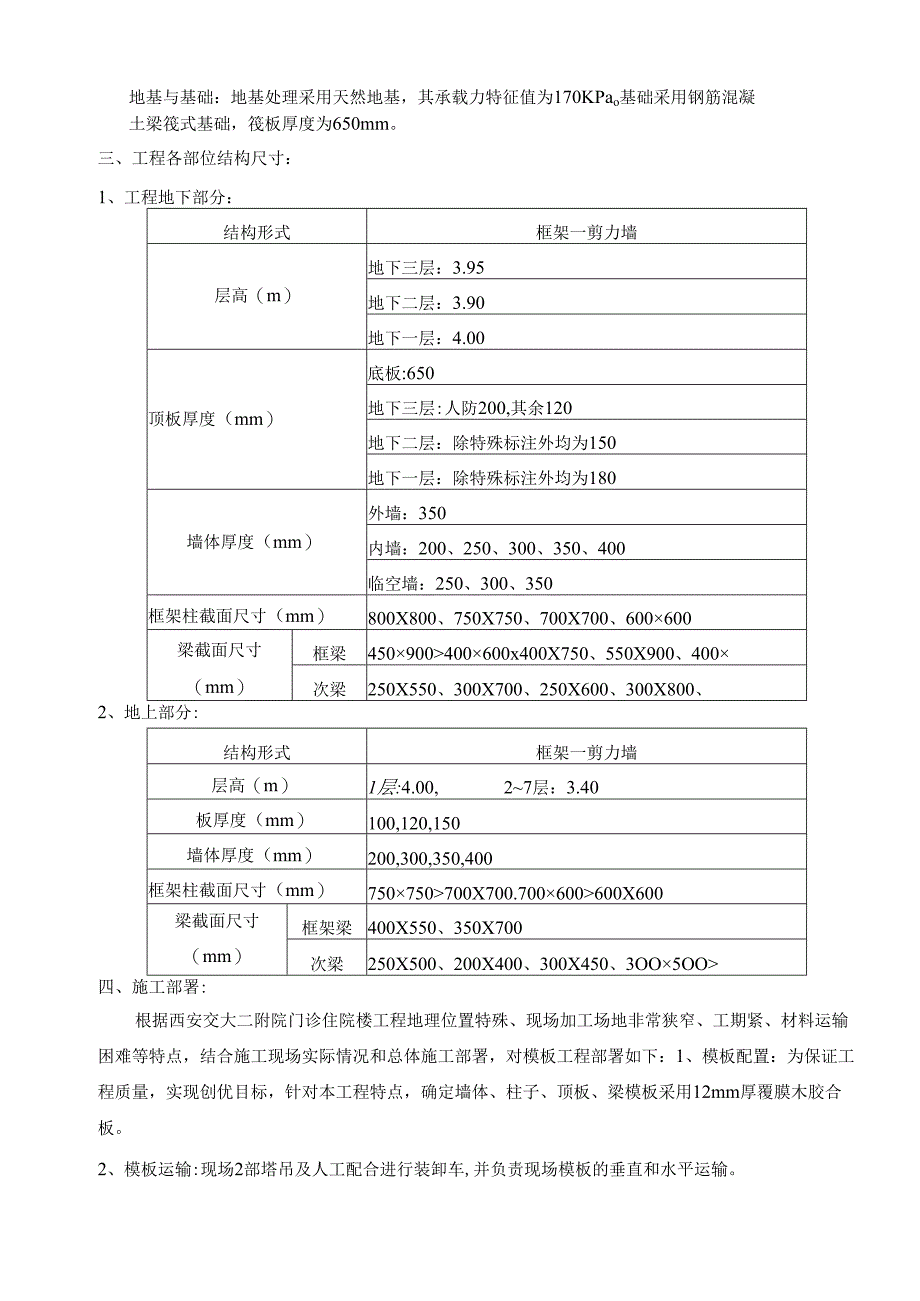

4、40；柱、剪力墙、梁、板、楼梯：C40、C35其余构件(构造柱、圈梁等)：C25；混凝土抗渗等级：P8；钢筋：采用HPB300、HRB335、HRB400三种级别钢筋;地基与基础：地基处理采用天然地基，其承载力特征值为170KPao基础采用钢筋混凝土梁筏式基础，筏板厚度为650mm。三、工程各部位结构尺寸：1、工程地下部分：结构形式框架一剪力墙层高（m）地下三层：3.95地下二层：3.90地下一层：4.00顶板厚度（mm）底板:650地下三层:人防200,其余120地下二层：除特殊标注外均为150地下一层：除特殊标注外均为180墙体厚度（mm）外墙：350内墙：200、250、300、350、
5、400临空墙：250、300、350框架柱截面尺寸（mm）800X800、750X750、700X700、600600梁截面尺寸（mm）框梁450900400600x400X750、550X900、400次梁250X550、300X700、250X600、300X800、2、地上部分:结构形式框架一剪力墙层高（m）1层:4.00,27层：3.40板厚度（mm）100,120,150墙体厚度（mm）200,300,350,400框架柱截面尺寸（mm）750750700X700.700600600X600梁截面尺寸（mm）框架梁400X550、350X700次梁250X500、200X400、30
6、0X450、3OO5OO四、施工部署:根据西安交大二附院门诊住院楼工程地理位置特殊、现场加工场地非常狭窄、工期紧、材料运输困难等特点，结合施工现场实际情况和总体施工部署，对模板工程部署如下：1、模板配置：为保证工程质量，实现创优目标，针对本工程特点，确定墙体、柱子、顶板、梁模板采用12mm厚覆膜木胶合板。2、模板运输:现场2部塔吊及人工配合进行装卸车,并负责现场模板的垂直和水平运输。3、根据进度要求，考虑到结构构件模板的特点，地下部分墙体和柱子同截面考虑1层模板，不同截面增配，顶板、梁考虑2层模板；地上部分配置1层墙柱模板，顶板、梁考虑2层模板。4、流水段划分：地下流水段划分：基础底板、地下-
7、3层、地下-2层、地下-1层，均以后浇带为界各划分两个施工段。地上流水段划分：各层均以变形缝为界各划分为2个施工段。地上地下部分混凝土浇筑均考虑墙柱梁板一次浇筑。五、施工准备工作：1、 技术准备：(1)根据施工组织设计、施工图纸要求计算模板配置数量，确定各部位模板施工方法，编制模板设计施工方案。(2)技术负责人、主管工长对操作班组做好方案、技术交底岗前培训，明确模板加工、安装标准及要求。(3)根据施工进度，提前制定模板所需材料进场计划。2、 生产准备：(1)人员准备：序号分工西一劳务(人)施工准备阶段木料加工10模板拼装20基础施工阶段模板运输、安装、拆除120模板清理、刷脱模剂20主体施工阶
8、段模板运输、安装、拆除60模板清理、刷脱模剂5(2)机械准备:序号名称数量序号名称数量1压刨1台6手提锯8台2圆盘锯2台7吹风机2台3砂轮切割机2台8手用电钻6台4电焊机3台9平刨1台5空压机1台(3)现场准备:a在现场南侧加工木模板及其附件和方木，在施工现场南侧设模板堆放区（原材料）,便于直接运输到施工部位。b.因现场狭小墙、柱模板应拼装好后直接吊到施工部位安装，梁、板模板在现场施工部位组装，所有模板在各流水段进行周转，尽量不落地。（4）运输准备：多层板在现场组装成模板，包括柱模、梁帮板，现场安装采用塔吊吊运。模板主要材料计划表序号名称规格单位数量使用部位备注1多层板12mmm225000墙
9、柱梁板均以2层料计划2木方50X70m3500墙柱梁板3插扣架立杆0.6根4300-21层0.9根20008层1.2根4300-3层3.0根8600-39层插扣架横杆0.6根4000各层0.9根260004立杆顶托600可调个10000顶板立柱5钢管483.5m10000水平杆、剪刀撑6扣件各种个100007通丝拉杆12(1.=1.3m)根2000框架柱、剪力墙12(1.=Im)5000剪力墙、框架梁12(1.=0.8m)5000次梁、剪力墙8三件套止水螺杆12(350墙)根23000地下外墙、12(300墙)200人防临空墙12(250墙)600人防临空墙3、模板加工：（1）模板加工应按照模
10、板方案要求进行加工，整块模板锯开后，边缘要用平刨刨平,然后涂刷封边胶，以延长模板使用寿命。（2）背楞与面板及柱箍的两个接触面应用压刨刨平整，而且用在同一块模板上的木方高度要严格一致，以确保面板、背楞及柱箍接触良好协同工作。（3）木方之间的接头位置应相互错开，接头处搭接木方不小于500mm。（4）龙骨与面板连接的钉头一定要钉死，不能凸出或凹进板面，否则拆模时极容易造成混凝土表面损伤，影响碎外观质量。（5）现场支柱模时，如发现背楞与柱箍之间有缝隙，可将扁钢或木楔子塞入缝内，保证接触严密。（6）顶板支模用的龙骨应过刨，以确保支撑平整。4、模板组装：模板的组装应严格按照设计图纸、规范及工艺规程的要求进
11、行，做到尺寸准确，支撑稳固,拼缝严密。六、模板设计及施工方法:（一）模板设计：墙体、框架梁、柱及顶板模板的面板均为12mm厚的覆膜木胶合板，龙骨和拉接的设计计算书，详见附件（以下未明确的距离均为中心距）。a、基础模板：基础筏板厚度为650mm,采用病胎模（M5水泥砂浆，标砖砌筑240墙），水泥砂浆抹灰。白灰砂浆砌筑防水保护层防水甩在-2。祠一25法急B港京书而头而|出圣前春游昼240籁50厚C20细石保护层一防水层15垫层砖胎模示意图b、墙体模板：面板竖向背肋（50X70方木，立放），净距W150mm0模板水平背楞（48X3.5钢管）间距：45Omm（中心距）。模板竖向背楞（248X3.5钢管
12、）间距：45Omm（中心距）。三件套对拉螺栓（MI2）,间距450X45Omm。c、梁模板：底模：底模面板背楞采用50X7Omm方木，立放，间距Wl（X）mm,底模横肋采用48X3.5钢管，间距450mm。侧模背楞、立档：侧模水平背楞采用50X7Omm方木，立放，净距W150mm;侧模立档采用中48X3.5钢管，间距450900mm。对拉螺杆设置：当700W梁高度900mm,中间加设一排M12对拉螺栓；900V梁高度W1300mm,加设两道M12对拉螺栓；1300V梁高度W1700mm,加设三道M12对拉螺栓；对拉螺杆水平45Omm,竖向40Omm,穿中16PVC套管。梁底顶撑：当梁宽300、
13、梁高260Omm或梁宽2400、梁高50Omm的梁在梁模板底部中间纵向加设钢管立杆支撑，间距1.5m；当梁宽300、600V梁高WlOOOmm的梁在梁模板底部中间纵向加设钢管立杆支撑，间距1.01.2m;当梁宽300、100OV梁高W1500mm的梁在梁模板底部中间纵向加设钢管立杆支撑，间距0.60.9m.立杆采用中48X3.5插扣架管，横杆可采用扣件式钢管；立杆间距900900mm；立杆横距，梁宽度+60Omm；水平杆距地200mm,步距为1500mm；框架梁沿梁两侧竖向设置剪刀撑。d、柱模板：模板背楞（50X7Omm方木，立放）：净距WlOomm；柱箍采用双48X3.5钢管配“山”型卡和M
14、14的对拉螺栓，间距400mm；当柱宽度260Onlin时，中间加一道M14的对拉螺栓；当柱宽度290OnIm时，中间加二道M14的对拉螺栓；e、顶板模板：面板背肋（50X7Omm方木，立放）间距：净距W150mm；主龙骨（中48X3.5钢管）间距900mm；立杆采用48X3.5插扣架管配顶丝，间距900X900mm；水平杆距地200mm,步距为1500mm；架高W4.0m时，每跨纵横设置竖向剪刀撑；当4.0mV架高W6.Om时，除每跨纵横设置竖向剪刀撑外，水平方向应设置12道剪刀撑；当架高5.0m时应编制专项方案，当架高8.0m时还应组织专家论证。（二）模板安装：1、墙模板：a、墙体模板体系：本工程地下墙体模板采用覆膜木胶合板、模板背楞5070mm方木，48X3.5钢管做龙骨，对拉螺栓固定。底
