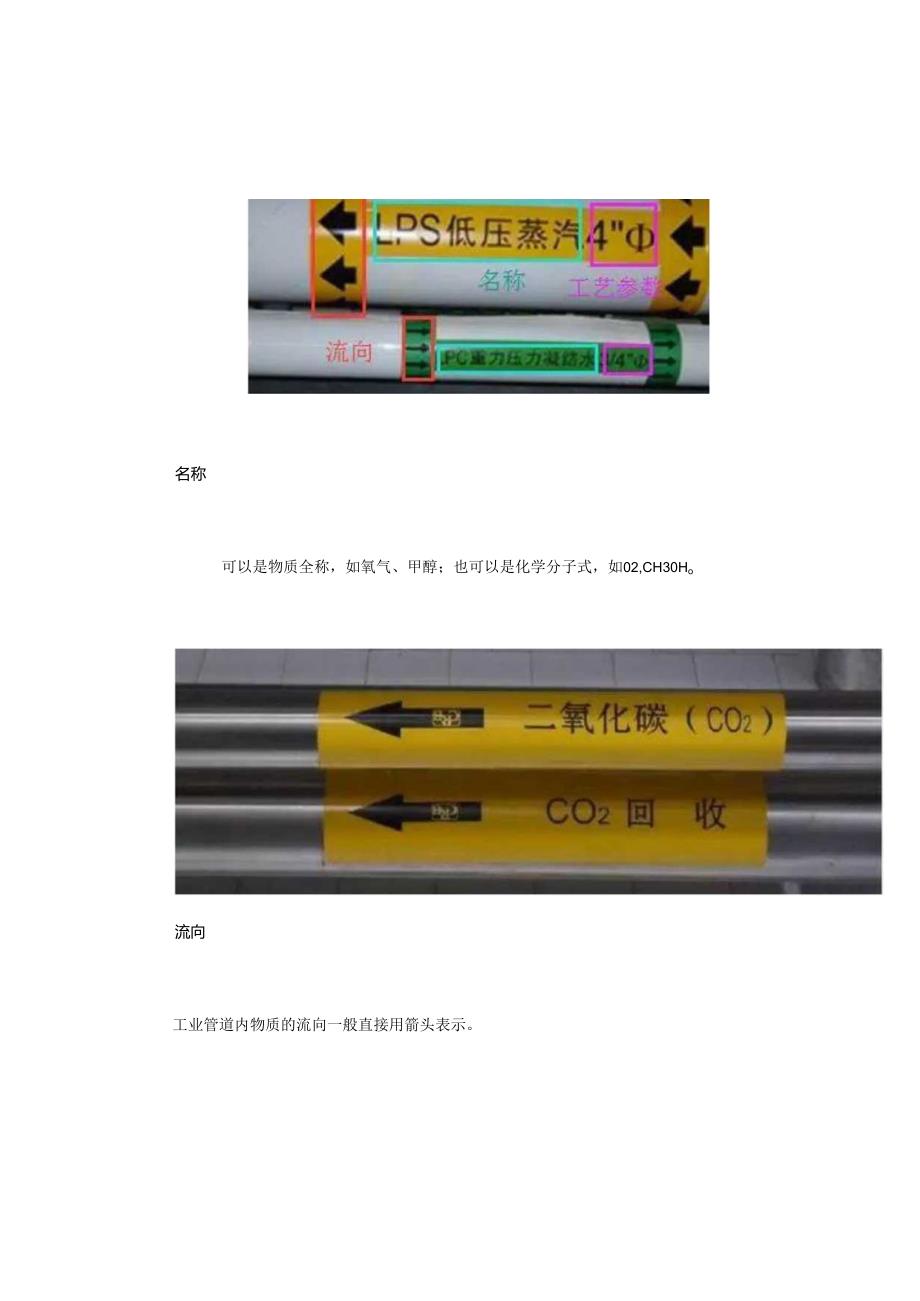

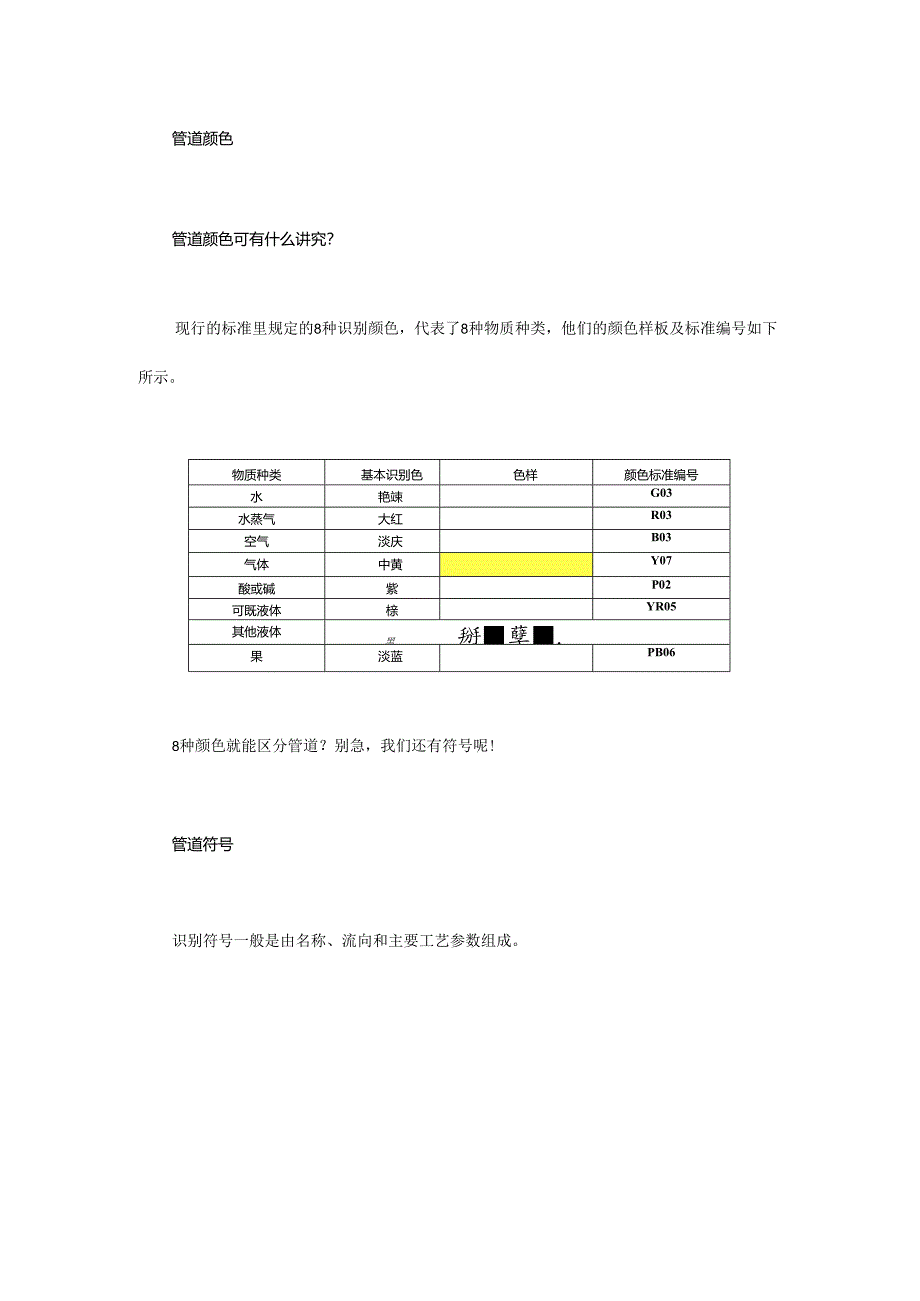

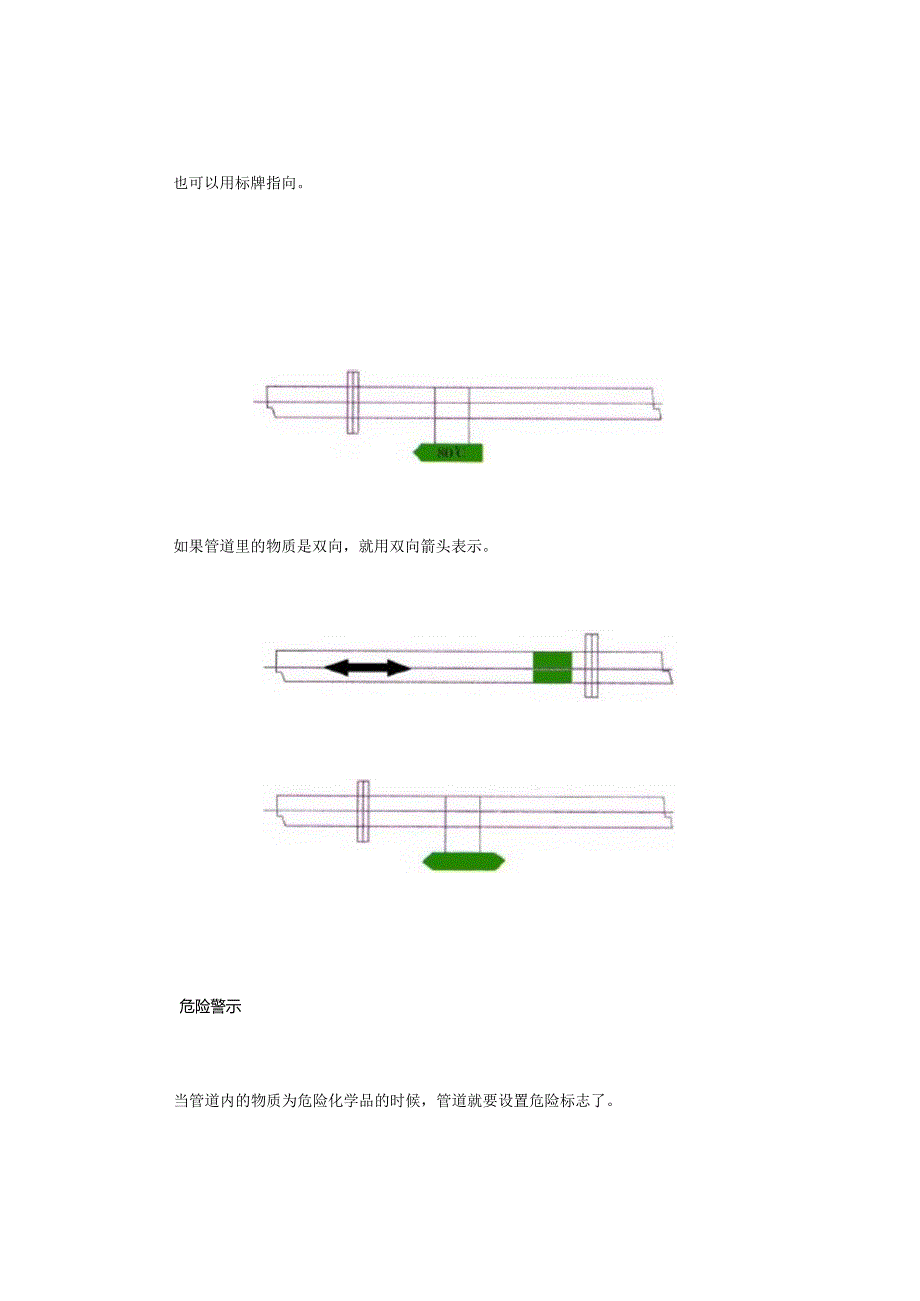

1、管道颜色管道颜色可有什么讲究？现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。物质种类基本识别色色样颜色标准编号水艳竦G03水蒸气大红R03空气淡庆B03气体中黄Y07酸或碱紫P02可既液体榇YR05其他液体黑掰孽.果淡蓝PB068种颜色就能区分管道？别急，我们还有符号呢!管道符号识别符号一般是由名称、流向和主要工艺参数组成。名称可以是物质全称，如氧气、甲醇；也可以是化学分子式，如02,CH30Ho流向工业管道内物质的流向一般直接用箭头表示。也可以用标牌指向。如果管道里的物质是双向，就用双向箭头表示。危险警示当管道内的物质为危险化学品的时候，管道就要设置危
2、险标志了。危险标志什么样？标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。这幽iR有用1.1、对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操!作、维护的效率。2、识别管道内的物质方便了，避免设备检修上发生误判的事件.还不会做管道标识？让我们看看管道标识的5种呈现方法。1、管道全长上的标识2、在管道上以宽为15Omm的色环标识3、在管道上以长方形的识别色标牌标识4、在管道上以带箭头的长方形识别色标牌标识5、在管道上以系挂的识别色标牌标识管道标识一般设置在什么位置呢?管道穿过墙壁的地方管道舞曹的地方.I5-10-1直的管道上相距一定距离的地方管道色环尺寸是固定
3、不变的吗?GB7231-2003）中规定在管道上以宽为15Omm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。GB7231-2003）对应的管道色环尺寸如下表所示。管径（有保温层按保温层的外径计算）介质名称标识流向箭头色环宽度外径59mm以卜IOmm200mm30mm夕卜径60-159mm60mm300mm50mm外径16Omnr23Omm100mm600mm100mm外径25Omm-500mm150mm800mm100mm外径500mm-700mm300mm900mm120mm外径700mm以1;40
4、0mm1200mm150mm这些工业管道色环的性能有什么要求?NoVX防水也室.外抗11岫保色件耐腐蚀耐得温抗老化其他性能1PTM可浸泡2-3年不物色望内不褪色好701,5年不开裂小然落触色标准2BZ卷可湿泡3-5年不燃色室内不槌色优100C7年不开要不利落频色解悒3FG型可浸泡永久不退色雄内不褂色优150C7隼手开裂不利落可反光*1XG型可浸泡永久小褪色室内不橙色IJt7or7隼不开裂不刹落可自发光管道标识的规定1、管道涂色与标志的规定在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以
5、下三种方法进行管道的涂色与标志。1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。由于管道的工程的内容不一,管道内流体流动的介质种类较多,所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时
6、，可按下表所列使用。表1i当道涂色分类号管道名称颜色备注底色色环过热蒸汽管红黄饱和蒸汽管红废气管红绿凝结水管绿红自流热水供水管绿黄热水回水管绿褐制冷系统管道氨管道f1吸入管蓝液体管黄压出红管油管淡黄一空气白一管安全棕色一管压出绿一盐水管管道I回流褐一管压出浅蓝一水管管道回流紫一管疏水管绿黑工业用水管黑一工业和消防合用水管黑橙黄O1生活饮用水管蓝2消防水管橙黄3中水管浅绿4雨水管黑绿5排水管绿蓝6油管橙黄7高热值煤气管黄8低热值煤气管黄褐液化石油气管黄绿9O压缩空气管浅蓝1净化压缩空气管浅蓝黄2乙焕管白3氧气管蓝4氢气管白红5氮气管棕6油管橙黄7排气管红黑软化（被给）水管绿白盐水管浅黄92、色环
7、及识别符号的涂装要求1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以5m左右为宜。色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm以内，色环宽度为70mm；外径在30Onlm以上者，色环宽度为100mm。2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。4、当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成25OnimXl50mm的矩形。标牌上应标明流体名称，标出介
8、质流向。机械行业动力管道标识要求机械行业动力管道油漆色标应按下表2规定涂色，管道的色环宽度及间距应安表3规定涂刷，管道示意图上的管道颜色与此一致。表2管道面色和色环颜色管道名称本色过热蒸汽管饱和蒸汽管压缩蒸汽管蓝凝结水管热水供水管热水回水管工业用水管页色管道名称颜色颜色环S本色色环管道名称3本色环雨水管g吸入器三油管S液体管i乙焕管E氨管道压出管氧气管成蓝制冷系统油管於黄天然气管黑装置空气管E高热值煤气管S盐水管道压出管线低热值煤褐回流管褚气管工业用水管（和消防用水I黄合用管道）生活饮用水管消防用水枪管黄氢气管液化石油气管水管道压扫出管蓝压出管回流管注：1.在管道交叉处、阀门操作管道弯头处等，
9、应在管道上标示介质流动方向箭头。2 .设备涂色一般可采用:暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。3 .考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度2m的面色；在直管道上，每隔50m要明显涂刷长度2m的面色。表3色环宽度及间距（单位：mm）管道保温层外径色环宽度色环间距30010020-40石油、化工等行业由于工艺生产特殊性、故专门制定行业工业管道的涂色规定和要求，请参照有关规定执行。工业管道标识设计注意事项工业管道标识在设计过程中要以实际使用为宗旨，设计的位置要在人员便于观察的地方,设计使用的材质要与实际生产环境要求相匹配，在高温及水汽较大的场所，就应当使用耐高温及防水型工业管道标识材质。对于工业管道标识的一些注意事项大家也要了解：1、工业管道标识标牌设计设置要严格遵守法规和标准规范，没有标准规范的也要注意标准化，注意符合人们的行为习惯，符合国际通行准则；2、工业管道标识设置突出功能第一，不要把它当作装饰品；3、能用编码、符号就不用文字，安全标识但前提是意思明确；4、注意在工业管道标识设计中引入交通工程学、人因工程学、生理学、心理学和行为科学的相关知识；5、注意专业人才的培养，提高设计制作和工程建设的专业化水平;
