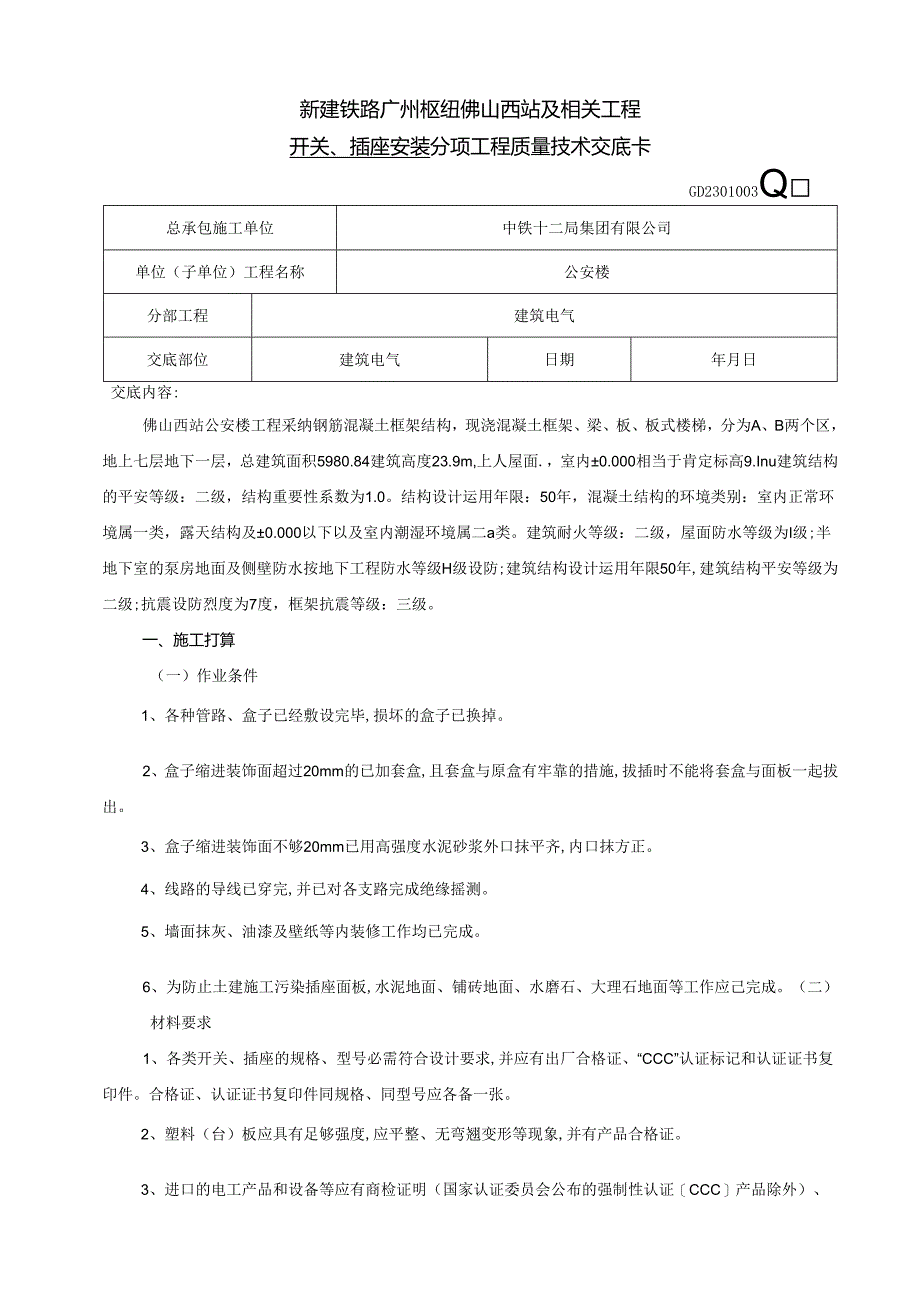

1、新建铁路广州枢纽佛山西站及相关工程开关、插座安装分项工程质量技术交底卡GD2301003Q总承包施工单位中铁十二局集团有限公司单位（子单位）工程名称公安楼分部工程建筑电气交底部位建筑电气日期年月日交底内容:佛山西站公安楼工程采纳钢筋混凝土框架结构，现浇混凝土框架、梁、板、板式楼梯，分为A、B两个区，地上七层地下一层，总建筑面积5980.84建筑高度23.9m,上人屋面.，室内0.000相当于肯定标高9.Inu建筑结构的平安等级：二级，结构重要性系数为1.0。结构设计运用年限：50年，混凝土结构的环境类别：室内正常环境属一类，露天结构及0.000以下以及室内潮湿环境属二a类。建筑耐火等级：二级，
2、屋面防水等级为I级;半地下室的泵房地面及侧壁防水按地下工程防水等级H级设防;建筑结构设计运用年限50年,建筑结构平安等级为二级;抗震设防烈度为7度，框架抗震等级：三级。一、施工打算（一）作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有牢靠的措施,拔插时不能将套盒与面板一起拔出。3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。4、线路的导线已穿完,并已对各支路完成绝缘摇测。5、墙面抹灰、油漆及壁纸等内装修工作均已完成。6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。（二

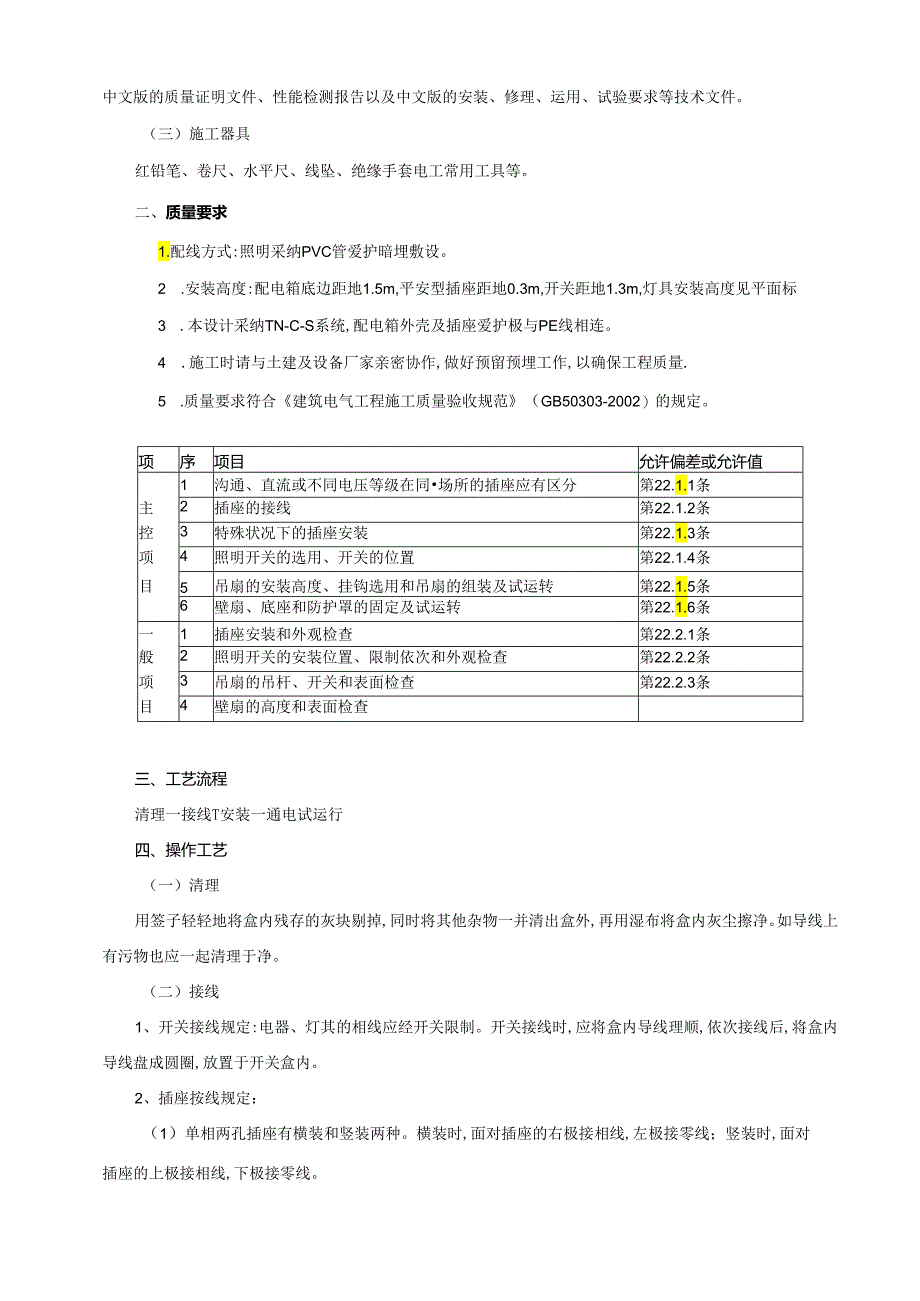

3、）材料要求1、各类开关、插座的规格、型号必需符合设计要求,并应有出厂合格证、“CCC”认证标记和认证证书复印件。合格证、认证证书复印件同规格、同型号应各备一张。2、塑料（台）板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。3、进口的电工产品和设备等应有商检证明（国家认证委员会公布的强制性认证CCC产品除外）、中文版的质量证明文件、性能检测报告以及中文版的安装、修理、运用、试验要求等技术文件。（三）施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。二、质量要求1.配线方式:照明采纳PVC管爱护暗埋敷设。2 .安装高度:配电箱底边距地1.5m,平安型插座距地0.3m,开关距地
4、1.3m,灯具安装高度见平面标3 .本设计采纳TN-C-S系统,配电箱外壳及插座爱护极与PE线相连。4 .施工时请与土建及设备厂家亲密协作,做好预留预埋工作,以确保工程质量.5 .质量要求符合建筑电气工程施工质量验收规范（GB50303-2002）的规定。项序项目允许偏差或允许值1沟通、直流或不同电压等级在同场所的插座应有区分第22.1.1条主2插座的接线第22.1.2条控3特殊状况下的插座安装第22.1.3条项4照明开关的选用、开关的位置第22.1.4条目5吊扇的安装高度、挂钩选用和吊扇的组装及试运转第22.1.5条6壁扇、底座和防护罩的固定及试运转第22.1.6条一1插座安装和外观检查第2
5、2.2.1条般2照明开关的安装位置、限制依次和外观检查第22.2.2条项3吊扇的吊杆、开关和表面检查第22.2.3条目4壁扇的高度和表面检查三、工艺流程清理一接线T安装一通电试运行四、操作工艺（一）清理用签子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。如导线上有污物也应一起清理于净。（二）接线1、开关接线规定:电器、灯其的相线应经开关限制。开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。2、插座按线规定：（1）单相两孔插座有横装和竖装两种。横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。*rt

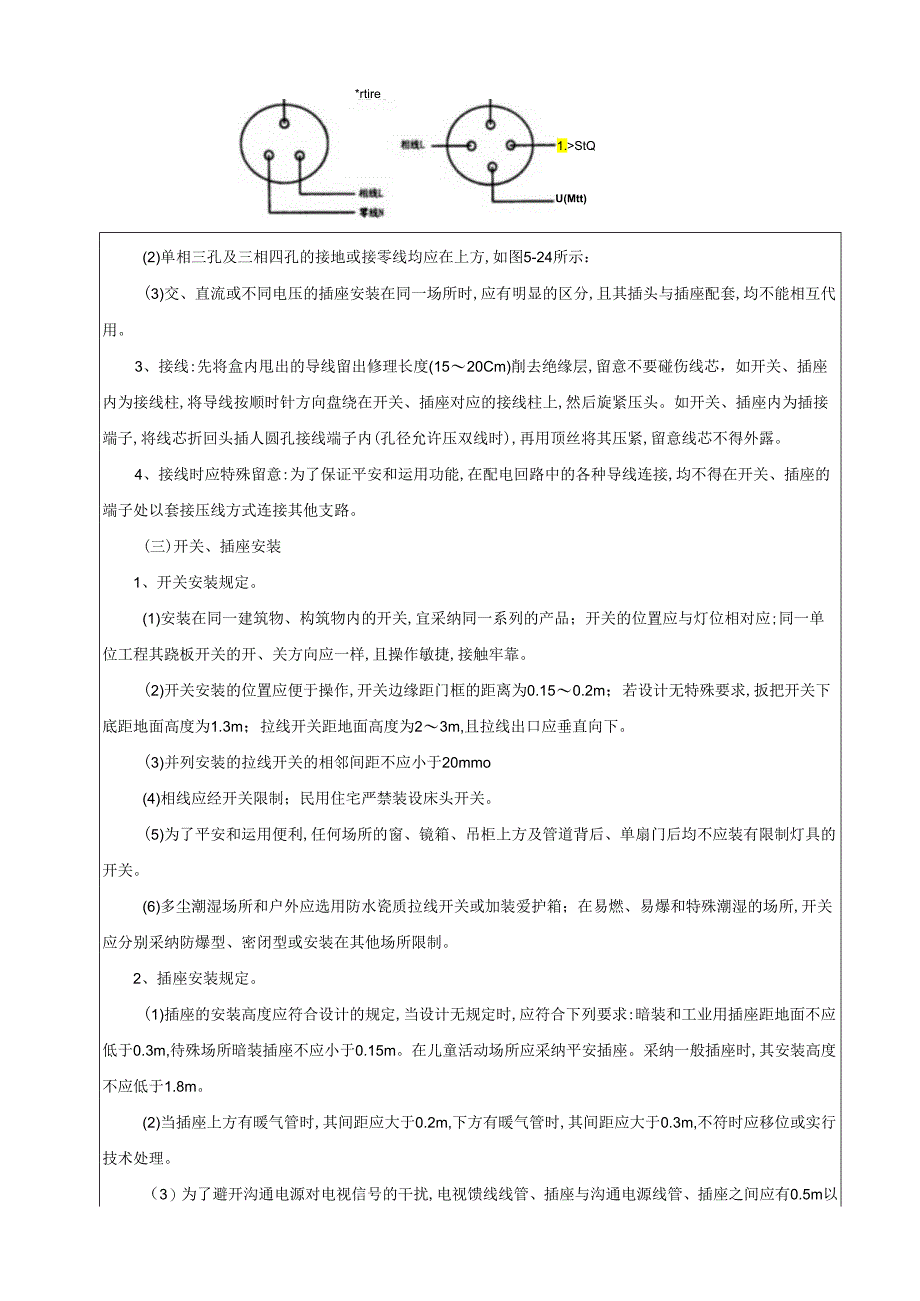

6、ire1.StQU(Mtt)(2)单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示：(3)交、直流或不同电压的插座安装在同一场所时,应有明显的区分,且其插头与插座配套,均不能相互代用。3、接线:先将盒内甩出的导线留出修理长度(1520Cm)削去绝缘层,留意不要碰伤线芯，如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径允许压双线时),再用顶丝将其压紧,留意线芯不得外露。4、接线时应特殊留意:为了保证平安和运用功能,在配电回路中的各种导线连接,均不得在开关、插座的端子处以套接压线方式连
7、接其他支路。(三)开关、插座安装1、开关安装规定。(1)安装在同一建筑物、构筑物内的开关,宜采纳同一系列的产品；开关的位置应与灯位相对应;同一单位工程其跷板开关的开、关方向应一样,且操作敏捷,接触牢靠。(2)开关安装的位置应便于操作,开关边缘距门框的距离为0.150.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高度为23m,且拉线出口应垂直向下。(3)并列安装的拉线开关的相邻间距不应小于20mmo(4)相线应经开关限制；民用住宅严禁装设床头开关。(5)为了平安和运用便利,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有限制灯具的开关。(6)多尘潮湿场所和户
8、外应选用防水瓷质拉线开关或加装爱护箱；在易燃、易爆和特殊潮湿的场所,开关应分别采纳防爆型、密闭型或安装在其他场所限制。2、插座安装规定。(1)插座的安装高度应符合设计的规定,当设计无规定时,应符合下列要求:暗装和工业用插座距地面不应低于0.3m,待殊场所暗装插座不应小于0.15m。在儿童活动场所应采纳平安插座。采纳一般插座时,其安装高度不应低于1.8m。(2)当插座上方有暖气管时,其间距应大于0.2m,下方有暖气管时,其间距应大于0.3m,不符时应移位或实行技术处理。（3）为了避开沟通电源对电视信号的干扰,电视馈线线管、插座与沟通电源线管、插座之间应有0.5m以上的距离。（4）落地插座应具有坚
9、固牢靠的爱护盖板。（5）在潮湿场所,应采纳密封良好的防水防溅插座。在有易燃、易爆气体及粉尘的场所应装设专用插座。3、开关、插座安装。（1）暗装：按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推人盒内,对正盒眼,用机螺丝固定坚固。固定时要使面板端正,井与墙面平齐。面板安装孔上有装饰帽的应一并装好。（2）明装:先将从盒内甩出的导线由塑料台的出线孔中穿此再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上,假如是明配线,木台上的隐线槽应先顺对导线方向,再用螺丝固定坚固。塑料台固定后,将甩出的相线、地（零）线按各自的位置从开关、插座的线孔中穿出,按接线要求将导线压牢。然后将开关或插座贴于塑
10、料台上,对中找正,用木螺丝固定牢。最终再把开关、插座的盖板上好。（四）通电试运行1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘电阻并做好记录。2、各支路的绝缘电阻摇测合格后通电试运行,通电后细致检查和巡察,检查漏电开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。检查插座时,最好用验电器,检查时应逐个检查,如有问题断电后刚好进行修复,并做好记录。五、成品爱护1、安装开关、插座时不得碰坏墙面,要保持墙面清洁。2、开关插座安装完毕后,不得再次进行喷浆,以保持面板清洁。3、其他工种在施工时,不要碰坏和碰歪开关、插座。六、平安保证措施1）严格根据平安生产有关的规程、
11、规定，建立、健全平安生产保证体系，制定平安管理目标，落实平安管理职责。2）配备经培训、考核合格持证的管理、执行和检查人员。3）制定现场平安技术及防护设施。4）配备施工机械平安装置及必要的平安检测工具。5）抓好施工前打算工作，限制好施工过程平安工作。6）施工机电设备均应设置平安防护罩并接地接零，机具操作由专人负责，并执行挂牌制度，做到单机单闸单独触保器，防止触电事故的发生。七、环境管理及文明施工文明施工是体现施工企业现代化管理水平的标记，是实施全面管理工作的一项重要内容，为保证本工程文明施工，争创文明工地，我们执行制定了如下措施。1、工区负责人组织编写本工程文明施工细则，并组织项目部学习并执行。
12、2、对业主指定的临建设施，必需整齐、有序的运用，实行保洁制度，保持临建设施的清洁。3、在施工现场实行半封闭管理，员工着装统一，管理人员必需佩戴袖标。并做相关宣扬。以便做好治安、文明施工工作。4、施工现场及生活区进行分区，支配卫生负责人，分区管理，保持生活区和进入施工区道路的清洁。5、要遵遵守法律律、法规，严禁和旁边居民发生冲突、闹事。6、施工现场机械设备加油要防止洒漏，严禁污染。7、施工人员都要和项目部签治安责任书8、施工现场制定防火制度，在每一集装箱、机械设备上配置泡沫灭火器，并派专人负责管理。9、施工过程中不得随意乱接水、电线路。要严格根据水电布置图接通水电10、施工区内材料堆放要整齐，车辆停放要有规则，保持道路通畅，施工区内道路不得随意挖断、堆放器材、乱停放车辆，如因施工须要断路、断水、停电。事先征得监理及现场管理人员同意后实施,并限期复原。12、随时作好施工区域排水工作，排水沟要保持通畅，场地不应有积水。13、加强消防管理，明火作业必需办理许可证；施工现场应有足够的消防器材和足够压力的消防水，消防道路不得堵塞。14、每一区域施工完成之后,要刚好清理施工现场,做到工完场地清。15、施工垃圾应每天清理至砌筑垃圾房（池）或堆放在指定的地点。专业技术负责人:交底人:接受人:班组交底签字表序号工种签字序号工种签字1234567891011121314151617181920
