《聚合物基固态电池关键材料开发 2024.docx》由会员分享，可在线阅读，更多相关《聚合物基固态电池关键材料开发 2024.docx（27页珍藏版）》请在第壹文秘上搜索。

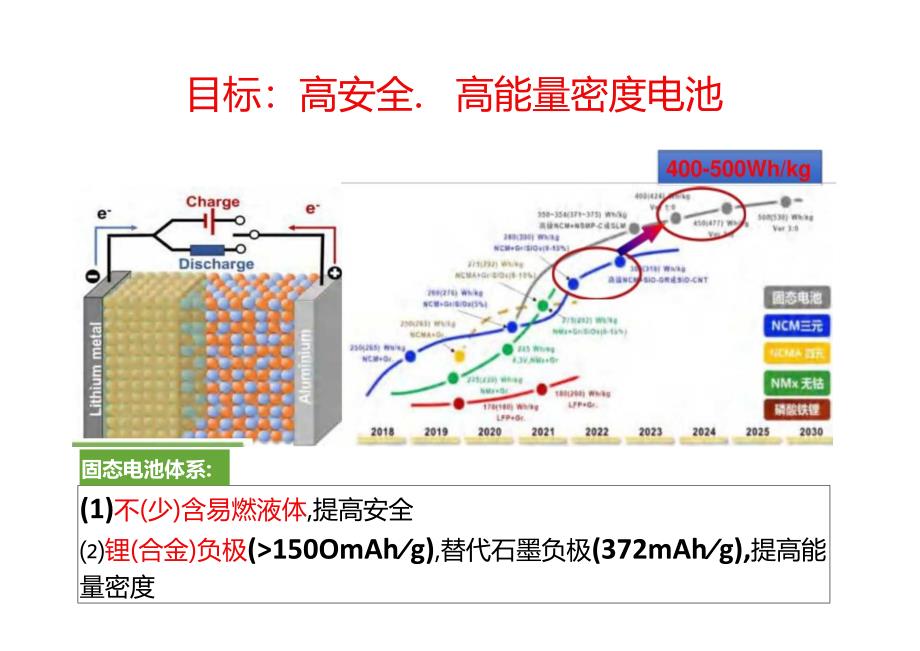

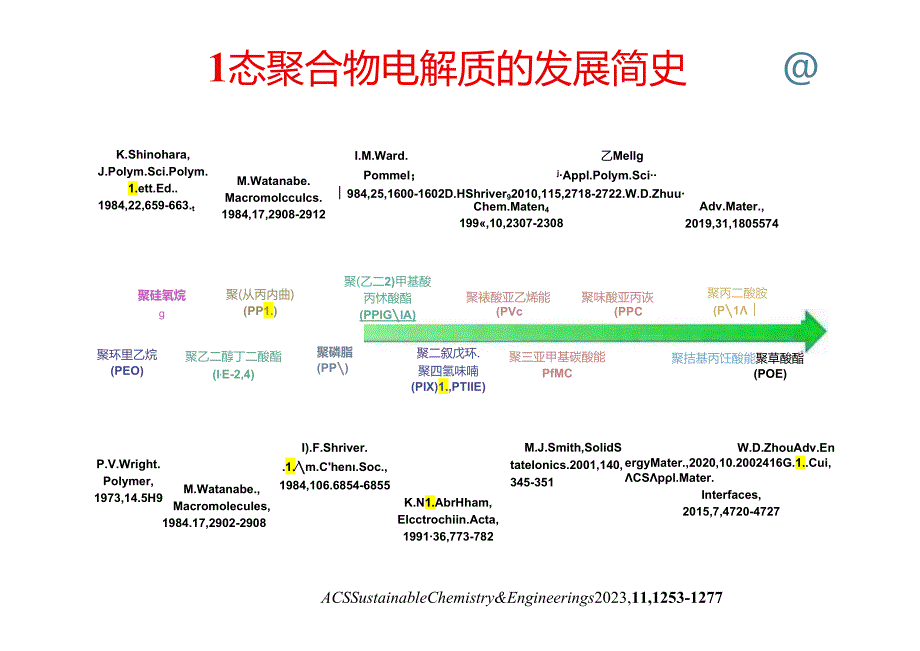

1、目标：高安全.高能量密度电池固态电池体系:(1)不(少)含易燃液体,提高安全锂(合金)负极(150OmAhg),替代石墨负极(372mAhg),提高能量密度1态聚合物电解质的发展简史K.Shinohara,J.Polym.Sci.Polym.1.ett.Ed.1984,22,659-663.tM.Watanabe.Macromolcculcs.1984,17,2908-2912I.M.Ward.乙MellgPommel；jAppl.Polym.Sci984,25,1600-1602D.HShriver92010,115,2718-2722.W.D.ZhuuChem.Maten4199,10,2
2、307-2308Adv.Mater.,2019,31,1805574聚硅氧烷g聚(从丙内曲)(PP1.)聚(乙二2)甲基酸丙怵酸酯(PPlGlA)聚环里乙烷(PEO)聚乙二醇丁二酸酯(l,E-2,4)聚磷脂(PP)聚裱酸亚乙烯能聚味酸亚丙诙(PPC(PVc聚拮基丙饪酸能聚草酸酯(POE)聚二叙戊环.聚四氢味喃(PIX)1.,PTIIE)聚丙二酸胺(P1聚三亚甲基碳酸能PfMCP.V.Wright.Polymer,1973,14.5H9M.Watanabe.,Macromolecules,I).F.Shriver.1.m.Chen.Soc.,1984,106.6854-6855M.J.Smith

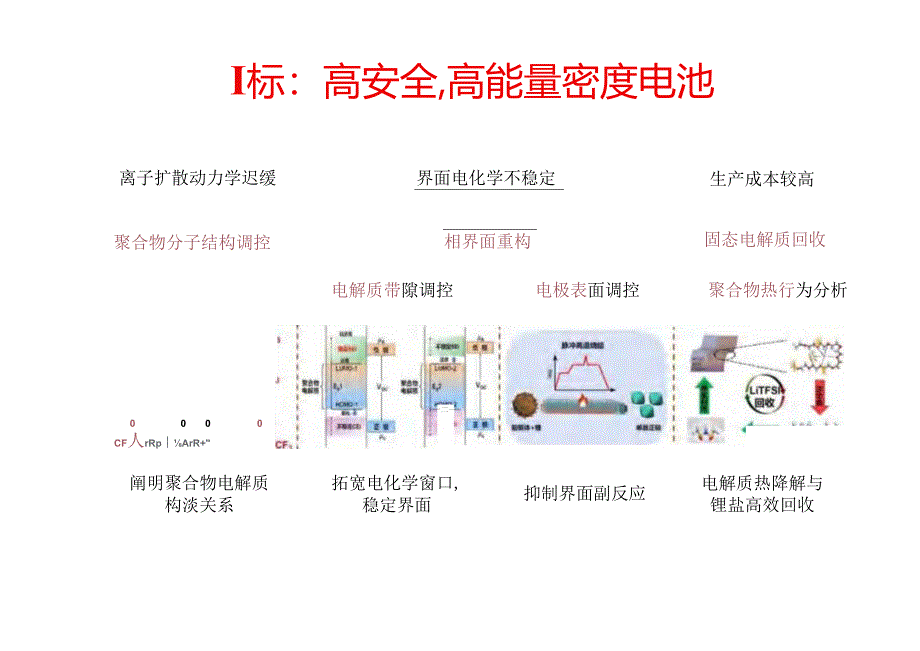

3、,SolidStateIonics.2001,140,345-3511984.17,2902-2908K.N1.AbrHham,Elcctrochiin.Acta,199136,773-782W.D.ZhouAdv.EnergyMater.,2020,10.2002416G.1.Cui,CSpl.Mater.Interfaces,2015,7,4720-4727ACSSustainableChemistry&Engineerings2023,11,1253-1277I标：高安全,高能量密度电池生产成本较高离子扩散动力学迟缓界面电化学不稳定聚合物分子结构调控相界面重构固态电解质回收电解质带隙调控
4、电极表面调控聚合物热行为分析一二一0000CF人rRpArR+阐明聚合物电解质构淡关系拓宽电化学窗口,稳定界面抑制界面副反应电解质热降解与锂盐高效回收聚合物结构调控OOOeq人CrR(O人CrR)O乂CG,1100CFrR(cr)0YCF30，n0挑战：聚合物电解质的氧化还原窗口较窄策略：（1）双层聚合物/聚合物电解质，高电压SPE接触正极，低电压SPE接触锂金属负极；（2）原位钝化界面全固态电池设计图析（d）固态1.UMO-T1.UMO-2H0M0-1HQMOT2|固态双层电解质扩大窗口液态1.UMO1H0M0-2液态双电解质固态混合电解质VS减少窗口最高占据分子轨道（HOMO）,最低未占据
5、分子轨道（1.UMO）Adv.Mater.,2019,37,1805574,高被引；中国专利授权号：201810768363.8Adv.EnergyMater.2020,2002416储能科学写技术2Q22,H,17881.2同时稳定正负极界面？氟化聚草酸酯目标：设计新的聚合物结构，同时兼容高电压正极和低电压负极策略：聚酯耐受高电压，含F基团可以原位与金属锂形成钝化层，稳定与金属锂的界面。新结构：氟化的聚草酸酯。聚草酸酯类电解质的本征导离子率氟化草酸酯HOMO*OfJ1.2同时稳定正负极界面？氟化聚草酸酯1.iNMC811全固态电池2w-1FFrc*A4wMcacycltne-*UCft-PO
6、E-F-UMMCail*mcM&o13聚酯类电解质系统研究(1)揭示分子结构导离子率关系,以聚碳酸酯.聚草酸酯,聚丙二酸酯为例，(2)氟带乙酸酯封端，与锂金属原位形成1.iF基复合S曰，提高与锂金属稳定性。ThisWorkTypicalSPEsPEObasedSPEPPCME-FDM-C5-PMEVStaMIixed1.Ianode/StabilizedUanodHighoxidativetobUltyX1.owionicconductivityUnsUblwith1.fanodHJghoxldt)vatabilrty1.owionicconductivityXStabilUed1.ianol
7、y/HighoktetivstabilityGoodIonicconductivityvz,StotMlized1.ianodePooroxidauv*stabilityVGoodionicconductivityV*rHighoxldativstabilityimprovedIonicc(Mtducbvityy/StobiIiMd1.ianodyluo三sodEO。吕OO51.4s6(db.uns)b号05044srE。S)Temperature(oC)7060504030.93.03.13.23.3341000T(K1)3.05.5(EOSK号Temperature()7060504302
8、.8293.03.13.23.33.4100Qrr(KT)-3-3Y-5-5)runebwlTemperature()70605040303.03.13J3.33.4100OZT(K,)碳酸酯Singlecrystal1.iTFSI=(EC)1导离子率升高的原因：(1)聚合物分子链的柔性增加，Tg降低(2)草酸酯,丙二酸酯与锂盐之间形成螯合配位，有利于锂盐的解离草酸酯1.iSinglecrystalSinglecrystal1.iFSk(DMOA)11.iTFSI=(DMOA)2TFSFJio含氟基团对界面稳定性的影响（八）o,O150.0100005)。6。663o31)O.O.O.ADS&
9、3-o400600Time（三）210120.0.0.4QE)wexlnu9.3-1.0-0.50.00.51.01.S2.02.50601002003004005006007008009001000Time（三）-o,4-4，-J01002003004005006007008009001000Time（三）Il406.2E4.4.3.3.Za)wso1801501209060300可(qE)3UedeU1.iC5*PCEF1.VNCM6221t,3rd-Soth100th200f聚碳酸酯65C306090120150Capacity(mAhg1)聚草酸酯1.VC5OEF-1.UNCMcycl
10、ing.U/C54ME#-U4CF1.VNCMefficiency1.VC54OE-F.1.UNCMefficiency1.MC5PME)02-oe)6u4三Aoedeo1.iZCS-POEF4uNCM6221st-100I-SOth100lh200th草酸酯45。C50100150Capacity(mAhg1)二聚二甲基丙二最醋聚丙二酸酯UM-C5-PMEUMCMcycling1.iC64M-F4JNCMcycling1.0MCS4MEF-1.VNCMflcwncy1.iCS4ME-F-1.VNCMfftcr4080120160CyclenumberKetone-enoltautomeric.40.62.84.4.3.1N)362oU/CSPME.F4.UNCM6221st3rd60th丙二酸酯35C50100150200Capacity(mAhg1)Dd1U。一W98JXUedeO(渣)mu三lu&qEO30。Oooooo198765Trasitionmetalchelate12C2-C10a6r,-C4-vNS二0加二长发I38”Ml才9卜。ja456CX4P筑一长度/OCb*、opcrI99II-。C5
