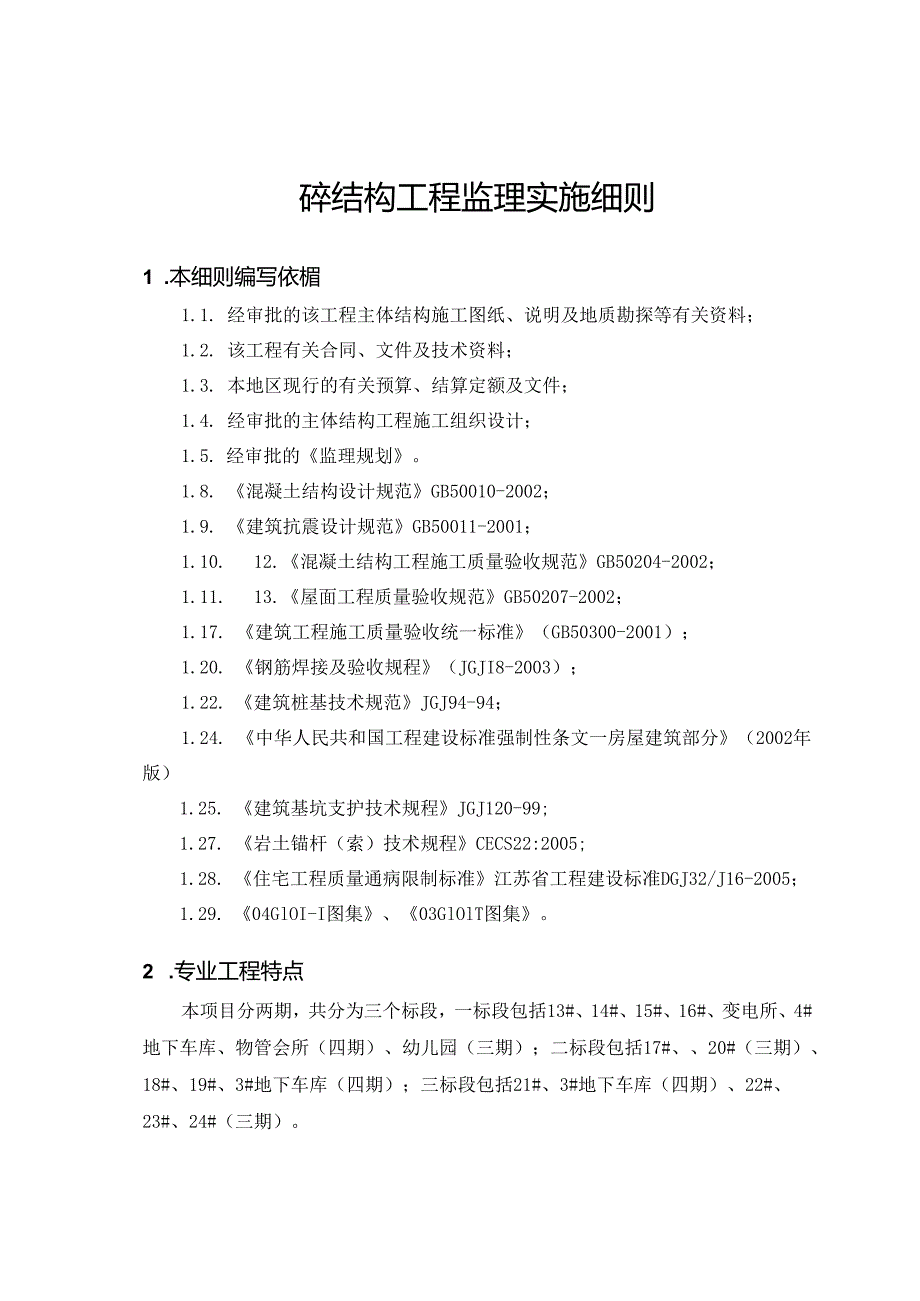

1、碎结构工程监理实施细则1 .本细则编写依楣1.1. 经审批的该工程主体结构施工图纸、说明及地质勘探等有关资料；1.2. 该工程有关合同、文件及技术资料；1.3. 本地区现行的有关预算、结算定额及文件；1.4. 经审批的主体结构工程施工组织设计；1.5. 经审批的监理规划。1.8. 混凝土结构设计规范GB50010-2002；1.9. 建筑抗震设计规范GB50011-2001；1.10. 12.混凝土结构工程施工质量验收规范GB50204-2002；1.11. 13.屋面工程质量验收规范GB50207-2002；1.17. 建筑工程施工质量验收统一标准（GB50300-2001）；1.20. 钢
2、筋焊接及验收规程（JGJI8-2003）；1.22. 建筑桩基技术规范JGJ94-94；1.24. 中华人民共和国工程建设标准强制性条文一房屋建筑部分（2002年版）1.25. 建筑基坑支护技术规程JGJ120-99;1.27. 岩土锚杆（索）技术规程CECS22:2005;1.28. 住宅工程质量通病限制标准江苏省工程建设标准DGJ32/J16-2005；1.29. 04GlOI-I图集、03GlOlT图集。2 .专业工程特点本项目分两期，共分为三个标段，一标段包括13#、14#、15#、16#、变电所、4#地下车库、物管会所（四期）、幼儿园（三期）；二标段包括17#、20#（三期）、18#

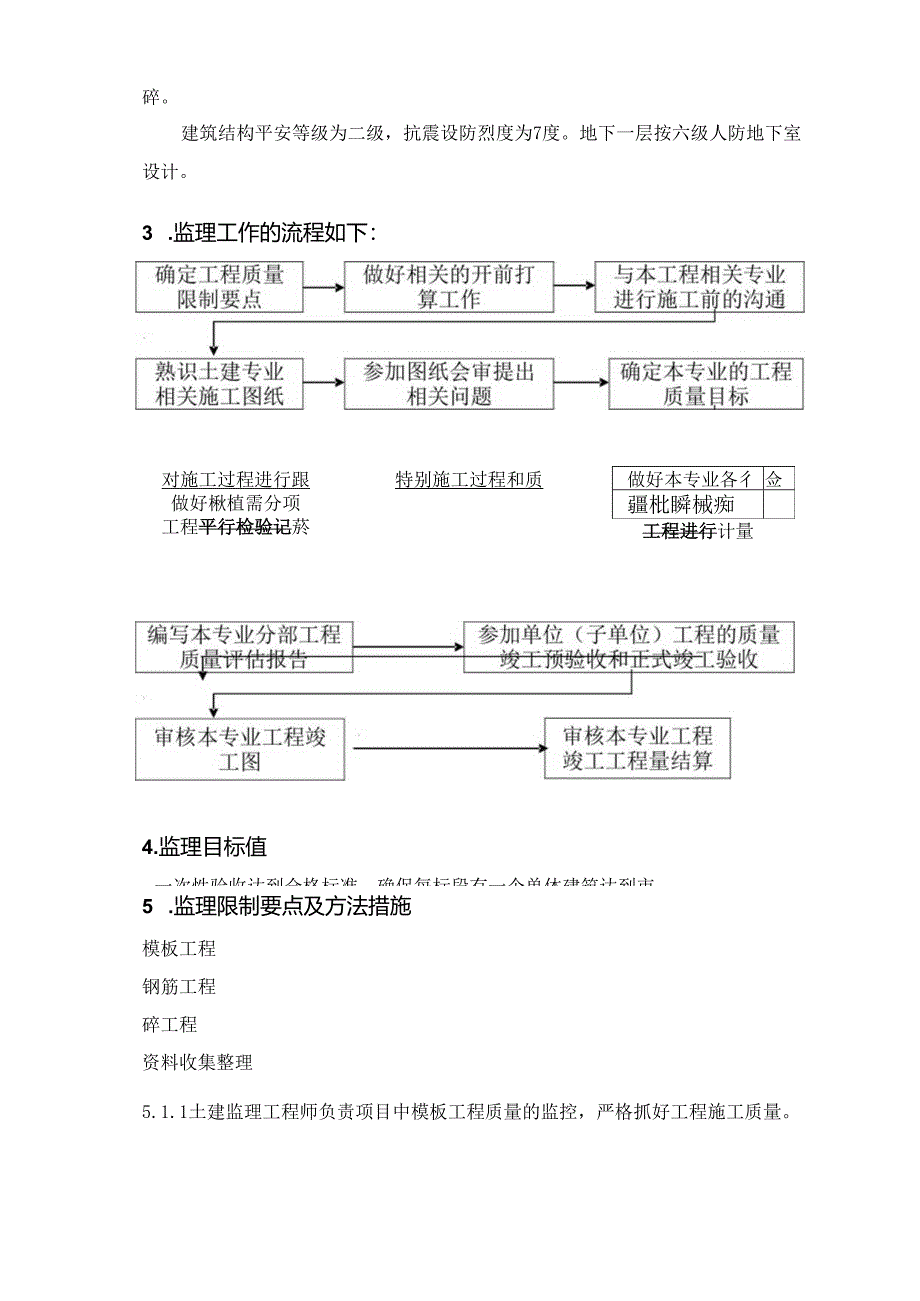

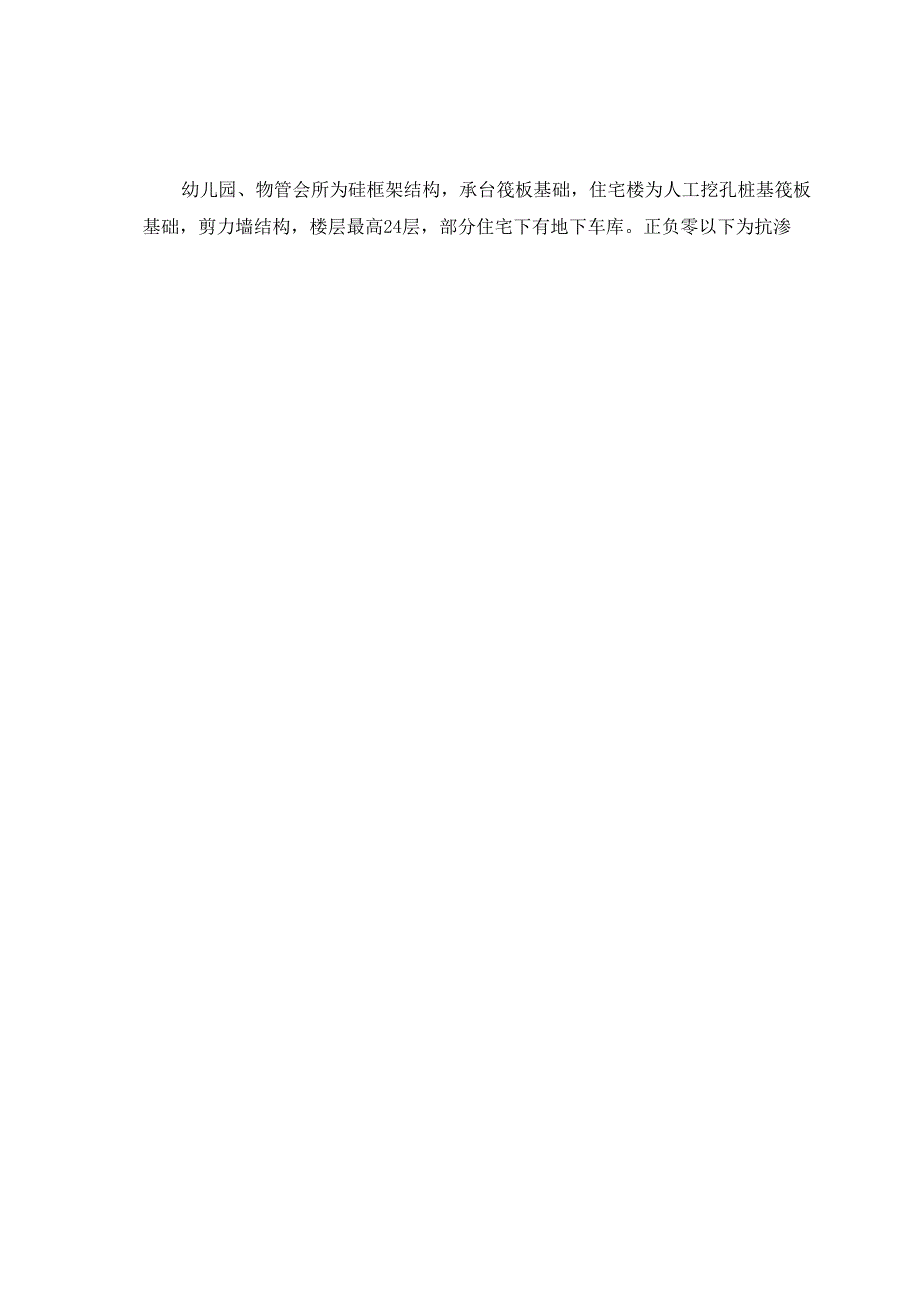

3、、19#、3#地下车库（四期）；三标段包括21#、3#地下车库（四期）、22#、23#、24#（三期）。幼儿园、物管会所为硅框架结构，承台筏板基础，住宅楼为人工挖孔桩基筏板基础，剪力墙结构，楼层最高24层，部分住宅下有地下车库。正负零以下为抗渗碎。建筑结构平安等级为二级，抗震设防烈度为7度。地下一层按六级人防地下室设计。3 .监理工作的流程如下：对施工过程进行跟做好楸植需分项工程平行检验记菸特别施工过程和质做好本专业各彳佥疆枇瞬械痴工程进行计量4.监理目标值一次性验收达到合格标准，确保每标段有一个单体建筑达到市优。5 .监理限制要点及方法措施模板工程钢筋工程碎工程资料收集整理5.1.1土建监理
4、工程师负责项目中模板工程质量的监控，严格抓好工程施工质量。5.1.2土建监理工程师负责模板工程质量的验收。并办理相关验收签证手续。5.1.3 土建监理工程师必需熟识本项目的土建结构相关图纸、资料、关键部位和关键节点的设计意图和要求，并对主控项目设置质量限制点。5.1.4 对工程项目土建结构设计图纸中有不足或遗漏的问题，土建监理工程师负责在图纸会审会上向设计方提出予以解决。5.1.5施工过程中土建监理工程师负责检查构件模板的几何尺寸，确保拆模后碎构件符合设计要求。5.1.6 检查构件节点处模板的构造状况，确保拆模后节点处构件阴、阳角的方正、清楚。5.1.7 重点检查模板的支撑状况，确保模板的刚度
5、和稳定性。5.1.8全面检查模板接缝，确保接缝不漏浆。5.1.9重点限制检查梁、板模板的标高、轴线和起拱高度（当跨度24M时，起拱高度宜为全跨长度的1/1000-3/1000）,标高、轴线和安装允许偏差应符合规范要求。5.1.10全面复核检查安装在模板上的预埋件和预埋孔位置是否精确、安装是否坚固。5.1.11检查模板拆模时间，应符合设计与规范规定。当施工荷载对拆模后的构件不利时应支撑加固。5.1.12检查脱模剂的质量和涂刷状况，对油质类等影响结构或阻碍装饰工程施工的脱模剂不得采纳。严禁脱模剂沾污钢筋与碎接槎处。5.2钢筋工程5.2.1当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。5.
6、2.2在浇筑混凝土之前，应进行钢筋隐藏工程验收，其内容包括：（1）纵向受力钢筋的品种、规格、数量、位置等。（2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等。（3）箍筋、横向钢筋的品种、规格、数量、间距等。（4）预埋件的规格、数量、位置等。5.2.3原材料（I）钢筋进场时，应按现场国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验。，其质量必需符合有关标准的规定。（2）本工程有抗震设防要求的框架结构，其纵向受力钢筋的强度应满意设计要求;当设计无详细要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小
7、于1.25。2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o（3）当发觉钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。（4）钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。5.2.4钢筋加工（1）受力钢筋的弯钩和弯折应符合下列规定：I）IHPB235级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小钢筋直径的3倍；2）当设计要求钢筋末端需作135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3）钢筋作不大于90
8、。的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。（2）除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无详细要求时，应符合下列规定：1）箍筋弯钩的弯弧内直径除应满意规范第5.3.1条的规定外，尚应不小于受力钢筋直径；2）箍筋弯钩的弯折角度；对一般结构，不应小于90；对有抗震等要求的结构，应为135；3）箍筋弯后平直部分长度；对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。5.2.5钢筋连接（1）纵向受力钢筋的连接方式应符合设计要求。（2）在施工现场，要按国家现行标准钢筋机械连接通用技术规程JGJl07、钢筋焊接及验收规程JGJ1
9、8的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。（3）钢筋的接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。（4）在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJl07、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查,其质量应符合有关规程的规定。（5）当受力钢筋采纳机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。5. 2.6钢筋安装（1）钢筋安装时，受力钢筋的品种、级别、规程和数量必需符合设计要求。（2）钢筋安装位置的偏差应符合规范规
10、定。5.3校工程5.3.1原材料（1）水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必需符合现场国家标准硅酸盐水泥、一般硅酸盐水泥GB175等的规定。当在运用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果运用。钢筋混凝土结构严禁运用含氯化物的水泥。（2）混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂GB8076.混凝土外加剂应用技术规范GB50119等和有关环境爱护的规定。钢筋混凝土结构中，当运用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准
11、混凝土质量限制标准GB50164的规定。（3）混凝土中氯化物和碱的总含量应符合现行国家标准混凝土结构设计规范GB50010和设计的要求。（4）一般混凝土所用的粗、细骨料的质量应符合国家现行标准一般混凝土用碎石或卵石质量标准及检验方法JGJ53一般混凝土用砂质量标准及检验方法JGJ52的规定。（5）拌制混凝土宜采纳饮用水；当采纳其他水源时，水质应符合国家现行标准混凝土拌合用水标准JGJ63的规定。5.3.2协作比设计（1）混凝土应按国家现行标准一般混凝土协作比设计规程JGJ55的有关规定，依据混凝土强度等级、耐久性和工作性等要求进行协作比设计。（2）首次运用的混凝土协作比应进行开盘鉴定，其工作性
12、应满意设计协作比的要求。起先生产时应至少留置一组标准养护试件，作为验证协作比的依据。（3）混凝土拌制前，应测定砂、石含水率并依据测试结果调整材料用量，提出施工协作比。5.2.3混凝土施工（1）结构混凝土的强度等级必需符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合规范规定。（2）对有抗渗要求的混凝土结构，其混凝土度件应在浇筑地点随机取样。同一工程、同一协作比的混凝土，取样不应少于一次，留置组数可依据实际须要确定。（3）混凝土原材料每盘称量的偏差应符合规范规定。（4）混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连
13、续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工技术方案中对施工缝的要求进行处理。（5）施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。施工缝的处理应按施工技术方案执行。（6）后浇带的位置应按设计要求和施工技术方案确定。后浇带混凝土浇筑应按施工技术方案进行。（7）混凝土浇筑完毕后，应按施工技术方案刚好实行有效的养护措施，并应符合下列规定：1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；2）混凝土浇水养护的时间：对采纳硅酸盐水泥、一般硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗要求的混凝
14、土，不得少于14d；3）浇水次数应能保持混凝土处于潮湿状态；混凝土养护用水应与拌制用水相同；4）要用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝聚水；5）混凝土强度达到1.2N11m2前,不得在其上踩踏或安装模板及支架。5. 4大体积碎工程5.4 大体积险施工监理要点及措施地下室井筒、底板和承台属大体积碎、由于大体积硬化期间水泥水化过程释放的水化热所产生的温度改变和碎收缩的共同作用而产生的温度应力和收缩应力，可能会导致钢筋碎结构出现裂缝故尽可能避开出现裂缝是监理监控的重点。本工程碎强度等级高，加之商品碎泵送工艺，单位体积碎水泥用量偏大，很简单出现温度裂缝，监理人员在
15、监理过程中除依据常规大体积碎监控外，并建议采纳以下防裂措施：5.5 .1利用碎的后期强度，如采纳60令期替代28令期作为设计强度，以削减水泥用量。5.4.2目前大体积税中多少掺有微膨胀剂，收到肯定的防裂效果，但由于掺量不够匀称等缘由，还难以避开裂缝的产生。建议业主和施工方采纳超长建筑时应用聚丙烯纤维，因该技术在碎施工技术防裂效果明显。5.4.3重点限制碎井筒、底板和承台的实际计算早期温度应力，驾驭了温度应力状况，督促施工方实行加强保温等措施，以避开裂缝的产生或发展。5.4.4随时监测碎内部温度状况。及应力状况，有的放矢地实行相应技术措施对碎防裂也特别重要，要求施工方设置温度传感器加强测温工作，在可能的状况下埋设肯定数量应力计，刚好驾驭温度场的改变和应力状况，并实行措施削减内外温差。5.5资料收集整理分项工程验收应供应的资料分别如下：5. 5.1模板分项1 .模板设计及施工技术方案。2 .技术复核单。3 .检验批质量验收记录。4 .模板分项工程质量验收记录。5 .5.2钢筋分项1 .钢筋产品合格证、出厂检验报告。2
