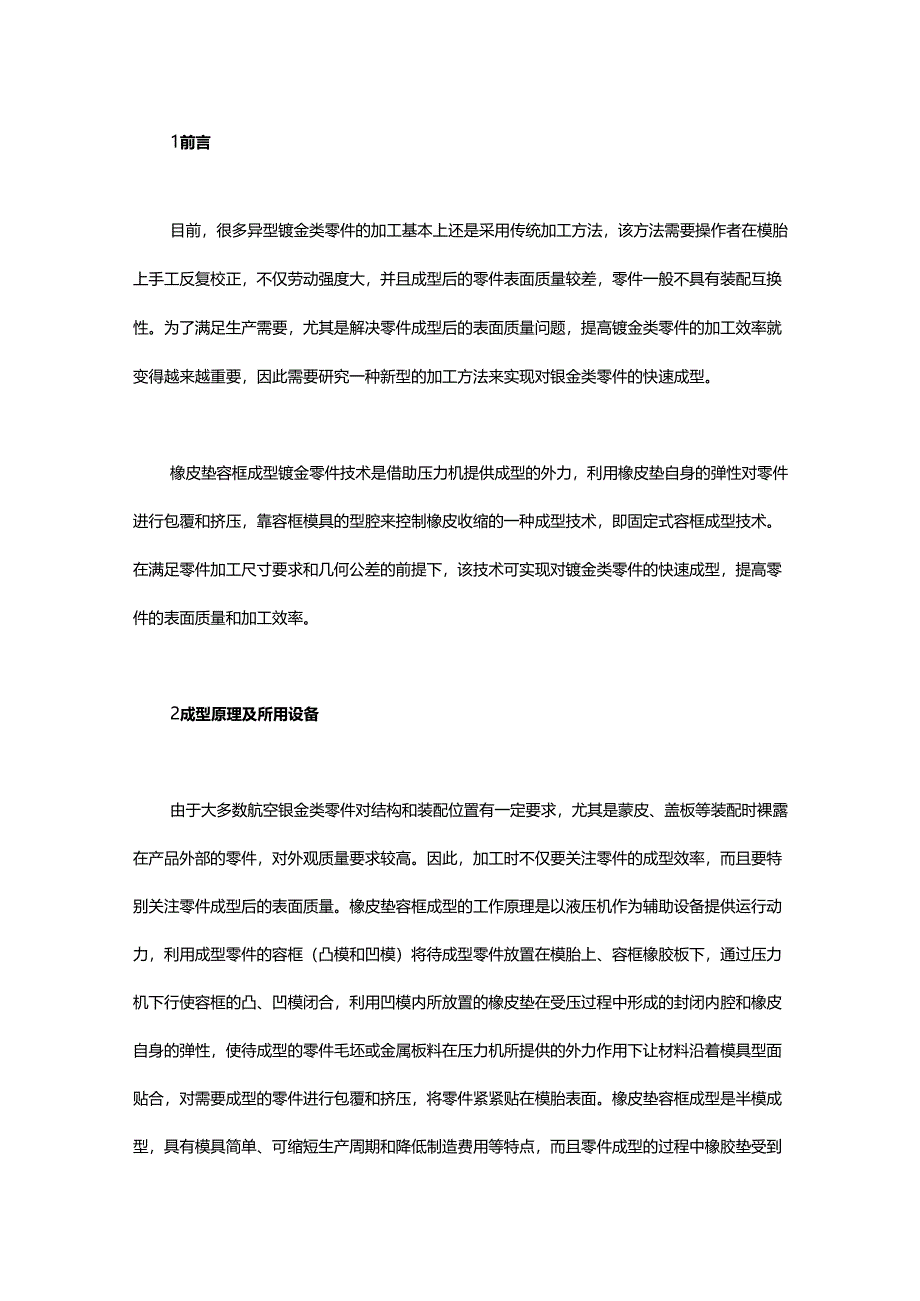

1、1前言目前，很多异型镀金类零件的加工基本上还是采用传统加工方法，该方法需要操作者在模胎上手工反复校正，不仅劳动强度大，并且成型后的零件表面质量较差，零件一般不具有装配互换性。为了满足生产需要，尤其是解决零件成型后的表面质量问题，提高镀金类零件的加工效率就变得越来越重要，因此需要研究一种新型的加工方法来实现对银金类零件的快速成型。橡皮垫容框成型镀金零件技术是借助压力机提供成型的外力，利用橡皮垫自身的弹性对零件进行包覆和挤压，靠容框模具的型腔来控制橡皮收缩的一种成型技术，即固定式容框成型技术。在满足零件加工尺寸要求和几何公差的前提下，该技术可实现对镀金类零件的快速成型，提高零件的表面质量和加工效率
2、。2成型原理及所用设备由于大多数航空银金类零件对结构和装配位置有一定要求，尤其是蒙皮、盖板等装配时裸露在产品外部的零件，对外观质量要求较高。因此，加工时不仅要关注零件的成型效率，而且要特别关注零件成型后的表面质量。橡皮垫容框成型的工作原理是以液压机作为辅助设备提供运行动力，利用成型零件的容框（凸模和凹模）将待成型零件放置在模胎上、容框橡胶板下，通过压力机下行使容框的凸、凹模闭合，利用凹模内所放置的橡皮垫在受压过程中形成的封闭内腔和橡皮自身的弹性，使待成型的零件毛坯或金属板料在压力机所提供的外力作用下让材料沿着模具型面贴合，对需要成型的零件进行包覆和挤压，将零件紧紧贴在模胎表面。橡皮垫容框成型是

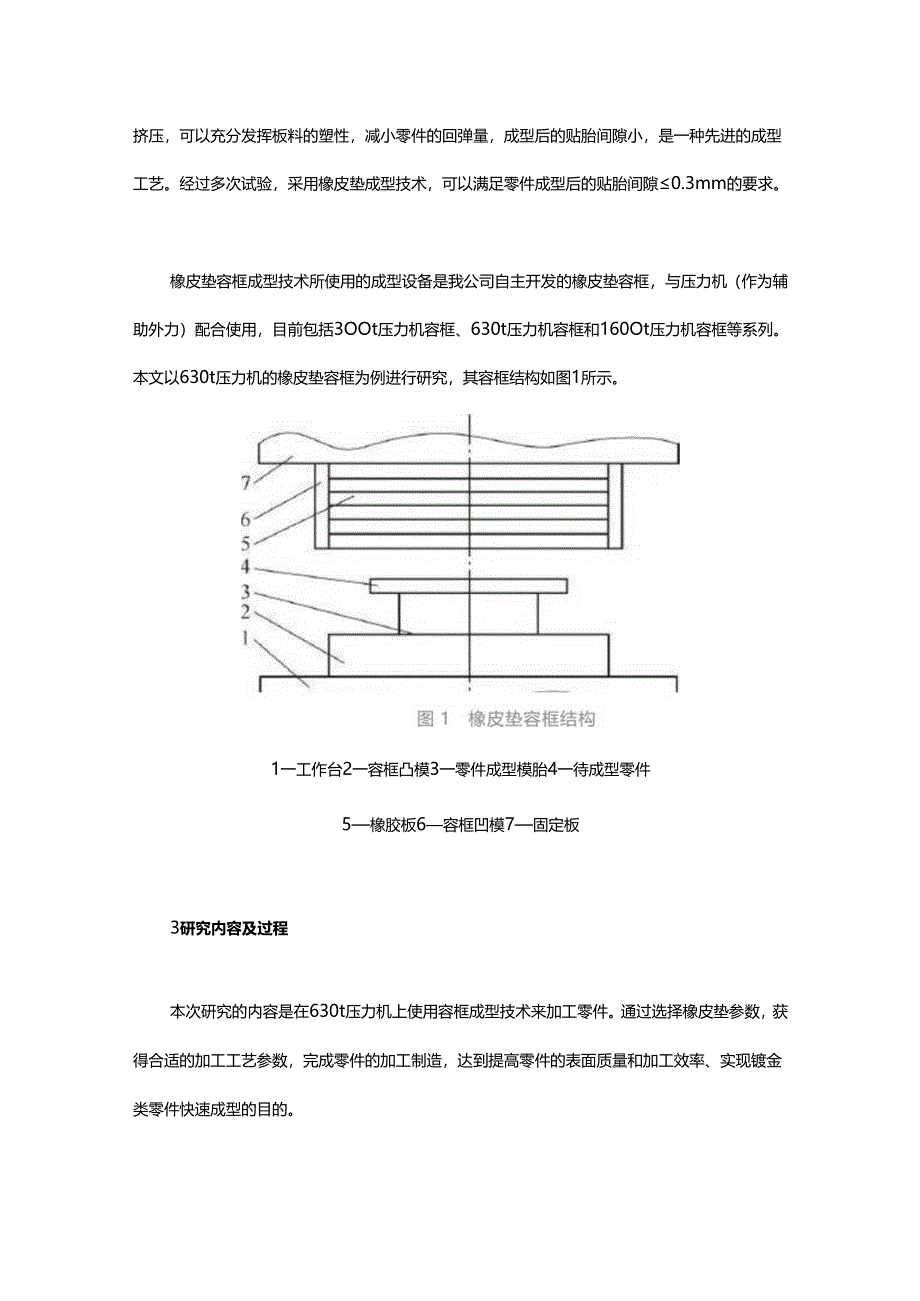

3、半模成型，具有模具简单、可缩短生产周期和降低制造费用等特点，而且零件成型的过程中橡胶垫受到挤压，可以充分发挥板料的塑性，减小零件的回弹量，成型后的贴胎间隙小，是一种先进的成型工艺。经过多次试验，采用橡皮垫成型技术，可以满足零件成型后的贴胎间隙0.3mm的要求。橡皮垫容框成型技术所使用的成型设备是我公司自主开发的橡皮垫容框，与压力机（作为辅助外力）配合使用，目前包括3OOt压力机容框、630t压力机容框和160Ot压力机容框等系列。本文以630t压力机的橡皮垫容框为例进行研究，其容框结构如图1所示。1一工作台2一容框凸模3一零件成型模胎4一待成型零件5橡胶板6容框凹模7固定板3研究内容及过程本次

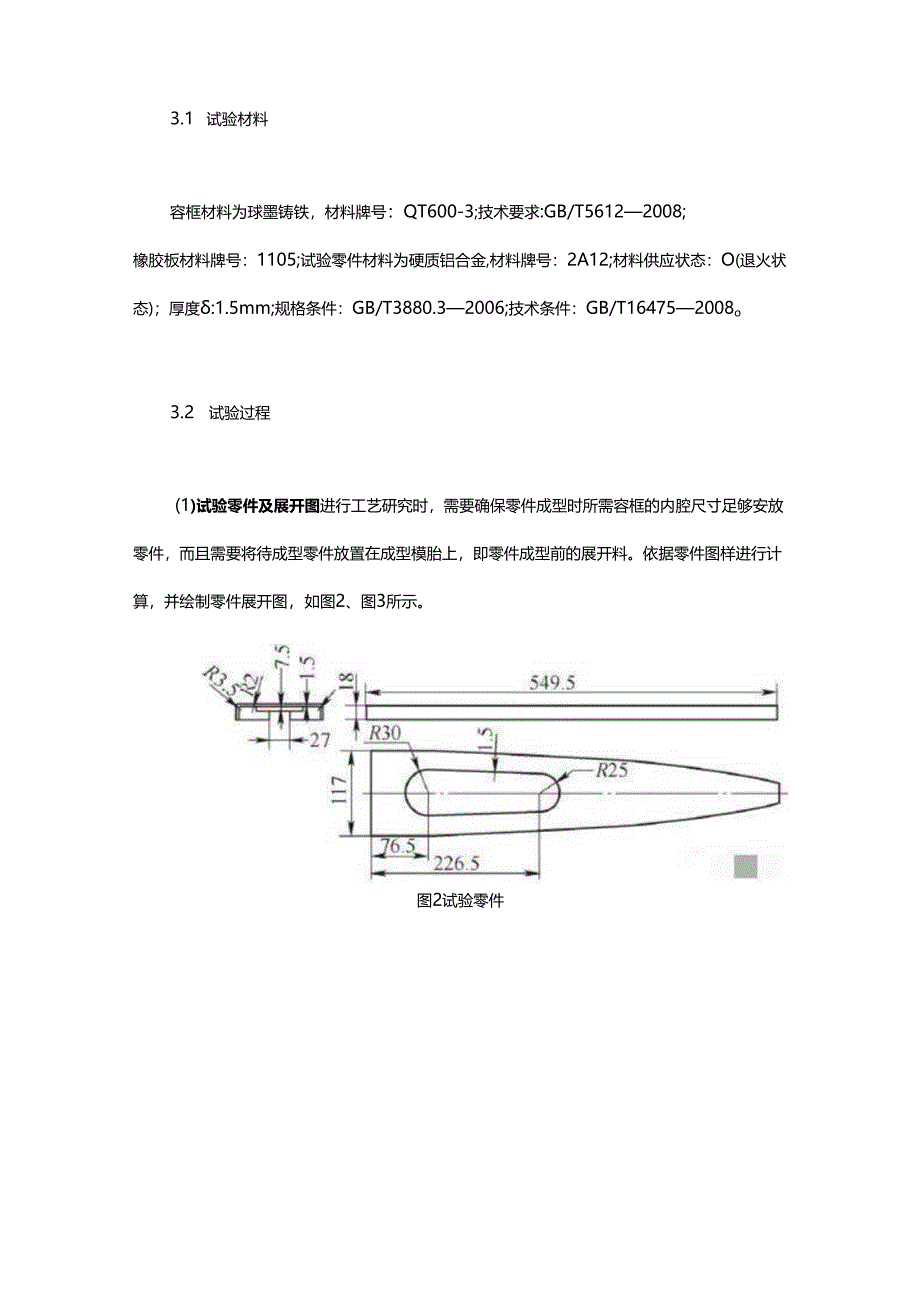

4、研究的内容是在630t压力机上使用容框成型技术来加工零件。通过选择橡皮垫参数，获得合适的加工工艺参数，完成零件的加工制造，达到提高零件的表面质量和加工效率、实现镀金类零件快速成型的目的。3.1 试验材料容框材料为球墨铸铁，材料牌号：QT600-3;技术要求:GB/T56122008;橡胶板材料牌号：1105;试验零件材料为硬质铝合金,材料牌号：2A12;材料供应状态：O(退火状态)；厚度:1.5mm;规格条件：GB/T3880.32006;技术条件：GB/T164752008o3.2 试验过程(1)试验零件及展开图进行工艺研究时，需要确保零件成型时所需容框的内腔尺寸足够安放零件，而且需要将待成
5、型零件放置在成型模胎上，即零件成型前的展开料。依据零件图样进行计算，并绘制零件展开图，如图2、图3所示。图2试验零件图3试验零件的展开毛坯（2）弯曲成型力的计算在零件成型阶段，由于压力机下行，容框的凸模和凹模闭合，最终将需要成型的零件紧贴在模胎上。此时零件受到凸模、凹模和橡胶板共同作用力的挤压，校正弯曲力急剧增大，其弯曲成型力用下式计算：P=pA式中，P是校正弯曲力（kN）;p是单位校正力（MPa）,其数值可根据表1进行选取；A是成型部分的投影面积（mm2）。表1单位校正力P的数值（单位：MPa）材料材料厚度Vmm17,233830(2)制造橡胶垫所需模具的设计容框所用的橡胶垫需要根据容框内腔
6、尺寸进行设计加工，由于橡胶垫注塑时会有一定的成型收缩率，设计模具时需要充分考虑该收缩率并预留收缩量，保证成型后的橡胶垫刚好满足容框的内腔尺寸。浇注橡胶板的凸、凹模实体如图9所示。图9浇注橡胶板的凸、凹模实体5容框成型零件的过程及表面质（1）容框成型零件的加工过程通过试验，使用容框成型零件后，零件基本贴合模胎，可以满足零件贴胎0.3mm的要求。取下零件后工人只需要简单校正即可达到图样要求，试验效果很理想。主要工艺流程为：5下料TIO激光切割零件展开外形及型孔-15去毛刺-20上料（见图10）25固定（见图11）30成型（见图12）-35校形40检验，其中5、10、1540为工序号。图10待成型零
7、件上料图11待成型零件固定图12零件成型试验结果表明，只要在压力机许用压力下且成型零件外形尺寸不大于容框内腔尺寸，都可以进行成型加工，而且可以同时成型多种不同形状的零件。使用设备来辅助成型，不仅降低了劳动强度，而且大大提高了零件的加工效率，达到了预期的效果。(2)新、旧加工方式成型的零件比较旧加工方式如图13所示，通常成型镀金零件是将零件放置在工作台上，用型块和压板通过螺栓和螺母将待成型的零件固定在工作台的T形槽内，然后用榔头和垫块通过人工反复敲打成型，这样成型的零件表面质量差，而且劳动强度大、加工效率低。图13旧加工方式成型零件由于铝合金板料供货状态的表面质量较好，使用容框成型时，是将需要成
