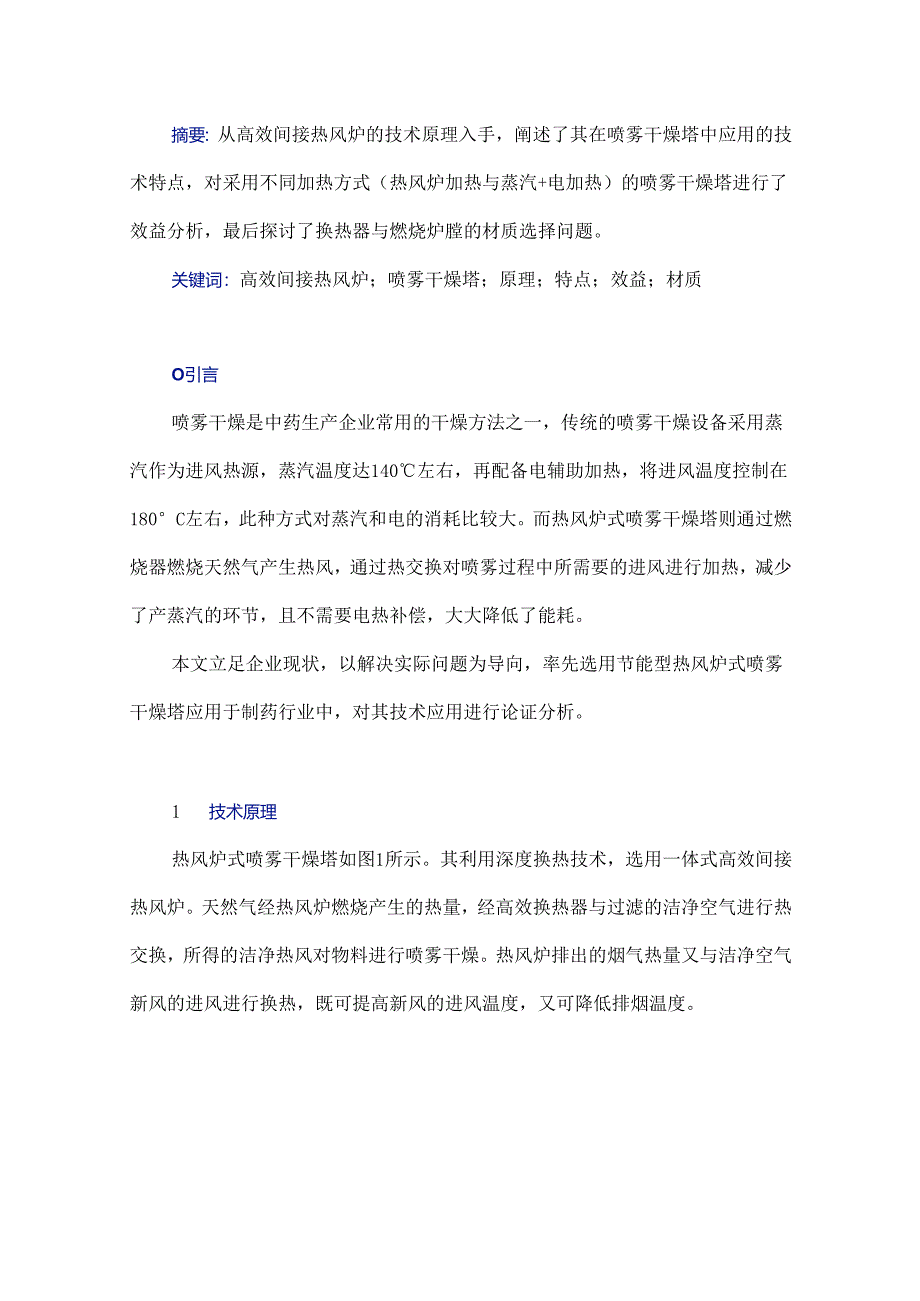

1、摘要：从高效间接热风炉的技术原理入手，阐述了其在喷雾干燥塔中应用的技术特点，对采用不同加热方式（热风炉加热与蒸汽+电加热）的喷雾干燥塔进行了效益分析，最后探讨了换热器与燃烧炉膛的材质选择问题。关键词：高效间接热风炉；喷雾干燥塔；原理；特点；效益；材质O引言喷雾干燥是中药生产企业常用的干燥方法之一，传统的喷雾干燥设备采用蒸汽作为进风热源，蒸汽温度达140左右，再配备电辅助加热，将进风温度控制在180C左右，此种方式对蒸汽和电的消耗比较大。而热风炉式喷雾干燥塔则通过燃烧器燃烧天然气产生热风，通过热交换对喷雾过程中所需要的进风进行加热，减少了产蒸汽的环节，且不需要电热补偿，大大降低了能耗。本文立足企

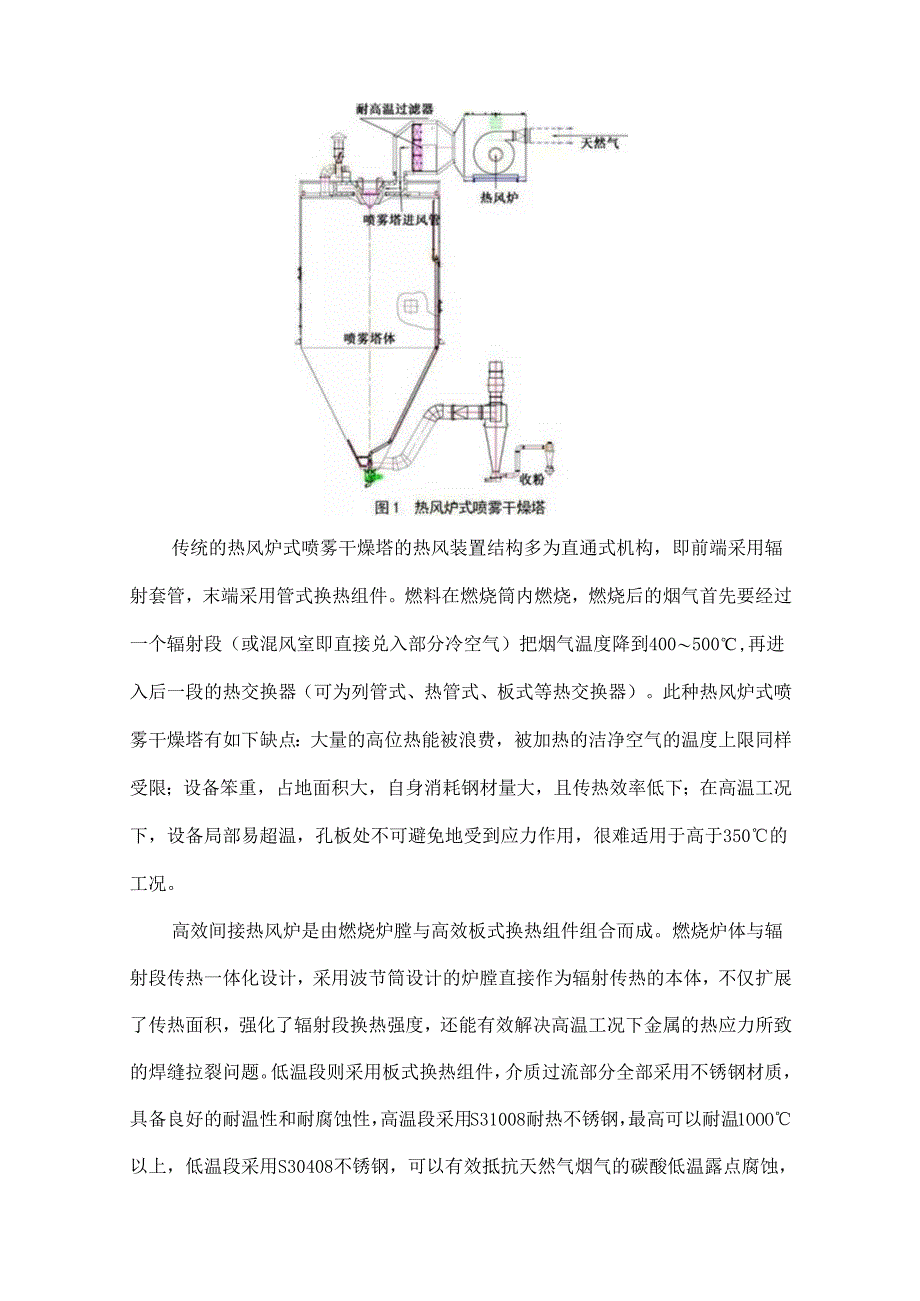

2、业现状，以解决实际问题为导向，率先选用节能型热风炉式喷雾干燥塔应用于制药行业中，对其技术应用进行论证分析。1 技术原理热风炉式喷雾干燥塔如图1所示。其利用深度换热技术，选用一体式高效间接热风炉。天然气经热风炉燃烧产生的热量，经高效换热器与过滤的洁净空气进行热交换，所得的洁净热风对物料进行喷雾干燥。热风炉排出的烟气热量又与洁净空气新风的进风进行换热，既可提高新风的进风温度，又可降低排烟温度。传统的热风炉式喷雾干燥塔的热风装置结构多为直通式机构，即前端采用辐射套管，末端采用管式换热组件。燃料在燃烧筒内燃烧，燃烧后的烟气首先要经过一个辐射段（或混风室即直接兑入部分冷空气）把烟气温度降到400500,

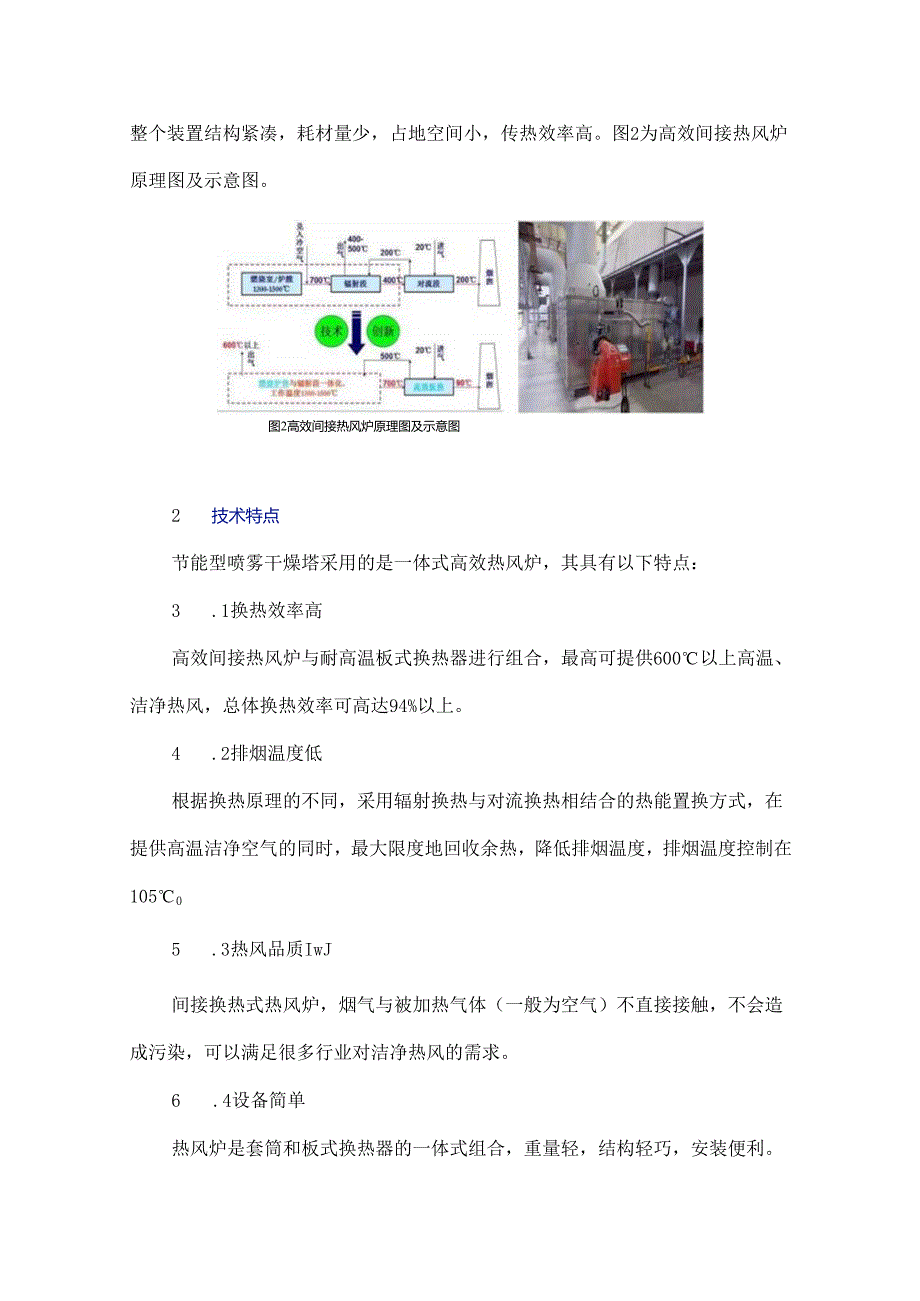

3、再进入后一段的热交换器（可为列管式、热管式、板式等热交换器）。此种热风炉式喷雾干燥塔有如下缺点：大量的高位热能被浪费，被加热的洁净空气的温度上限同样受限；设备笨重，占地面积大，自身消耗钢材量大，且传热效率低下；在高温工况下，设备局部易超温，孔板处不可避免地受到应力作用，很难适用于高于350的工况。高效间接热风炉是由燃烧炉膛与高效板式换热组件组合而成。燃烧炉体与辐射段传热一体化设计，采用波节筒设计的炉膛直接作为辐射传热的本体，不仅扩展了传热面积，强化了辐射段换热强度，还能有效解决高温工况下金属的热应力所致的焊缝拉裂问题。低温段则采用板式换热组件，介质过流部分全部采用不锈钢材质，具备良好的耐温性和
4、耐腐蚀性，高温段采用S31008耐热不锈钢，最高可以耐温1OOO以上，低温段采用S30408不锈钢，可以有效抵抗天然气烟气的碳酸低温露点腐蚀，整个装置结构紧凑，耗材量少，占地空间小，传热效率高。图2为高效间接热风炉原理图及示意图。图2高效间接热风炉原理图及示意图2 技术特点节能型喷雾干燥塔采用的是一体式高效热风炉，其具有以下特点：3 .1换热效率高高效间接热风炉与耐高温板式换热器进行组合，最高可提供600以上高温、洁净热风，总体换热效率可高达94%以上。4 .2排烟温度低根据换热原理的不同，采用辐射换热与对流换热相结合的热能置换方式，在提供高温洁净空气的同时，最大限度地回收余热，降低排烟温度，
5、排烟温度控制在10505 .3热风品质IwJ间接换热式热风炉，烟气与被加热气体（一般为空气）不直接接触，不会造成污染，可以满足很多行业对洁净热风的需求。6 .4设备简单热风炉是套筒和板式换热器的一体式组合，重量轻，结构轻巧，安装便利。3 效益分析3. 1经济效益采用热风炉加热方式的喷雾干燥塔取代了蒸汽+电加热方式，在同等型号基础上，对两者节能效益进行比较，结果如表1所示，可见热风炉加热方式具有可观的经济效益。表1热风炉加热方式与蒸汽，电加热方式的喷雾干燥塔效益比较同型号喷雾干燥塔（水分蒸发量300kg）进风加热方式的能耗加热方式蒸汽电高效间接热风炉能耗参数蒸汽1.11th电126kKh天然气8
6、3m3h能源单价蒸汽300元/3电0.75元kh3.07Cm,能耗/（元h）300X1.11-126X0.75=427.583X3.0=249结论：节能效率=(427.5-249)/427.5100%三42%4. 2品质效益采用蒸汽+电加热方式时，蒸汽压力06MPa左右，对蒸汽供压的稳定性要求较高。设备运行的启停、蒸汽管路泄漏等因素，易造成蒸汽供压不稳，即达不到所需的工艺温度，导致物料无法充分干燥，产生粘壁现象，造成物料损失。此外，收集的成品物料存在水分偏高现象，无法保障产品品质。采用热风炉加热方式时，天然气燃烧产生的热量和空气进行热交换,空气供气稳定，工艺温度恒定，减少了物料粘壁、物料损失等
7、现象，保证了产品品质。5. 3社会效益天然气燃烧通过充分的热交换利用之后，烟气排烟温度可控制在105,可完全解决天然气烟气带来的碳酸露点腐蚀问题，也无需再进行二次烟气热能回收，节约了投资热能回收所需投入的成本，从而减少了由于通过热能回收而不能消化利用所产生的一系列问题，具有节能环保的重要意义。4 材质选择4.1 换热器材质的选择洁净新风通过和高效热风炉进行热交换，产生工艺所需求的热风，这对于换热器材质选择至关重要。目前市场上最常用的材质有碳钢（45）、不锈钢（304、316、310s）。（1） 45钢：冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可
8、获得一定的韧性、塑性和耐磨性。同时，经调质处理后，其综合力学性能要优于其他中碳结构钢。（2） 304,国标06CrI9NilO:在美国不锈钢标准（UNS标准）中牌号为S30400,是18-8型Cr-Ni奥式体不锈钢的典型牌号，304不锈钢作为一种用途广泛的钢，具有良好的耐蚀性、耐热性、低温强度和机械特性、冲压弯曲等；热加工性好，无热处理硬化现象，无磁性，使用温度范围在T96800eCo一般使用温度极限小于650。（3） 316,国标06Crl7Nil2Mo2:相对304而言，因添加了Mo,使其耐蚀性和高温强度有较大的提高，耐高温可达到1200-1300,可在严苛的条件下使用，在871以下的间断
9、使用和在927以上的连续使用中，其具有良好的耐氧化性能。（4） 310s,国标06Cr25Ni20:是奥氏体格银不锈钢，具有很好的抗氧化性、耐腐蚀性，因为较高百分比的格和银，使其拥有很好的蠕变强度，在450900C高温下能持续作业，具有良好的耐高温性能。4.2换热器可能存在的风险4.2 .1挥发性挥发性是指固体或液体变为气体或蒸汽的过程。Cr.Ni在不锈钢中作为合金元素加入，形成碳化物、氧化物等，形成的化合物沸点很高(1000C以上)，表2为几种金属元素化合物沸点。由于换热器在400425C范围内工作，所以在正常使用情况下，Cr.Ni不具有挥发性。表2几种金属元素化合物沸点单位：C金属元素态氯
10、化态氧化态Pb1740950886Cd7699601500Cr267213002266Cu25956201326Zn907732Ni2732100119844.2.2溶解性金属溶解通常是以阳离子的形式存在于溶液中。换热器在干燥高温的环境中工作，且不与药液直接接触，没有形成阳离子的条件，故不会溶解于药液中。4.2.3腐蚀性不锈钢具有耐腐蚀能力的必要条件是铭的质量分数必须大于12%,而热风炉换热器的工作温度区间为400-42545钢在此温度区间内，钢材内部趋向于回火屈氏体组织，硬度下降，抗冲击能力也随之下降。在停产或检修期间，由于45钢成分中Cr含量W0.25%,Ni含量W0.30%,因此不具有防
11、锈蚀的能力。在南方潮湿的气候条件下，钢材形成Fe-C原电池反应，产生锈蚀，且表面容易被氧化形成氧化铁，氧化铁疏松吸水，加速锈蚀，在后期使用中，疏松的氧化铁容易脱落，可能会随着热风进入喷雾干燥塔中，从而对药品产生污染。因此，45钢不可用。而根据材质的特性，在此温度区间内，304、316、310s均能满足工作要求。4.3燃烧炉膛可能存在的风险分析从前文所述可知，45钢不适合用来制作天然气燃烧室。304不锈钢在450800条件下加热1h以上就会产生渗碳（敏化），造成抗腐蚀性能下降。图3304不锈钢800C断裂金相图3为304不锈钢800C断裂金相。304不锈钢棒在从常温加热至800C中处理1h,进行
