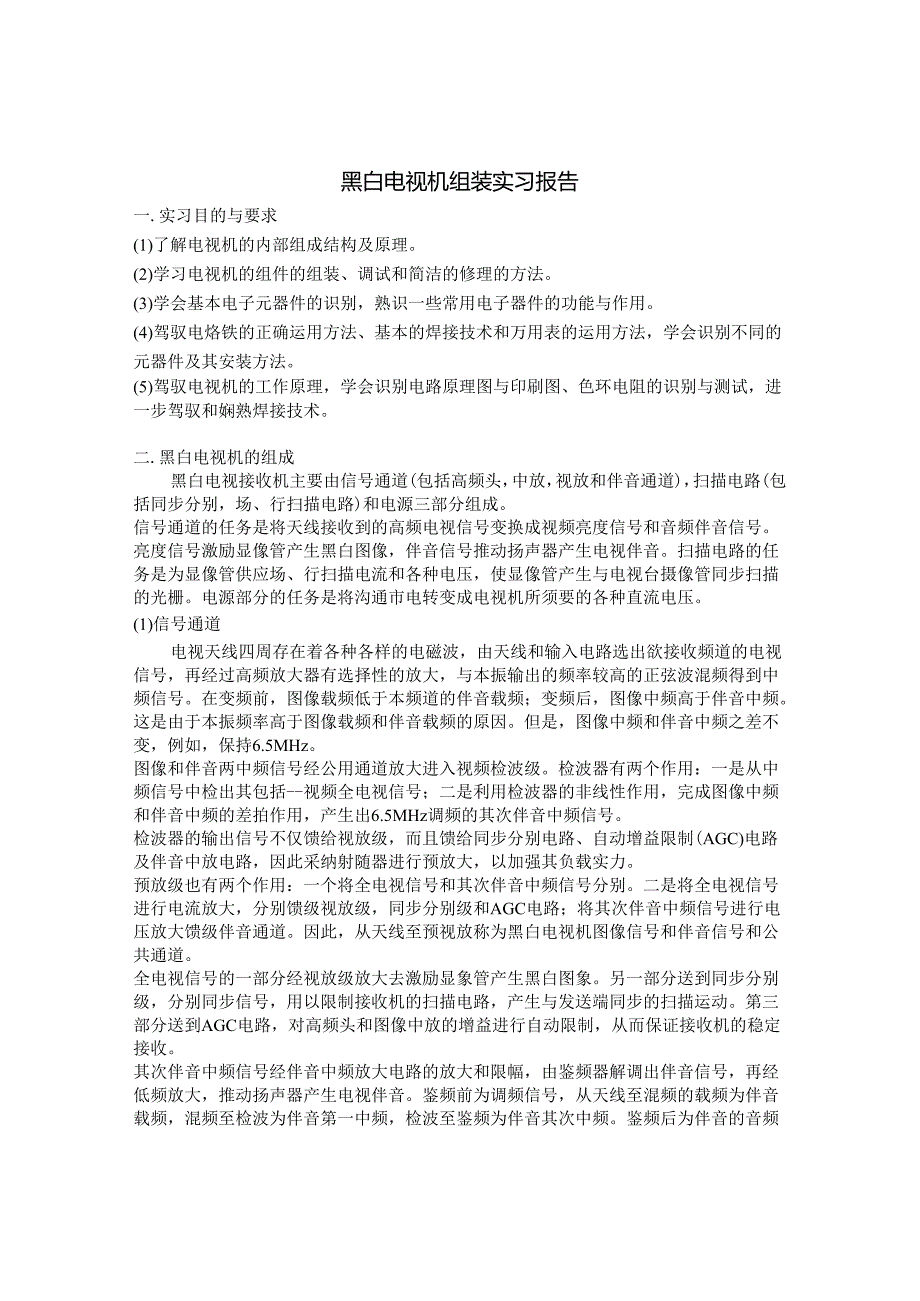

1、5.5寸黑白电视机组装实习报告日呈院81If割月13O息息70010信信年日24子曲飞13崔10电电电20的身桀也除削姓学班专学日黑白电视机组装实习报告一.实习目的与要求(1)了解电视机的内部组成结构及原理。(2)学习电视机的组件的组装、调试和简洁的修理的方法。(3)学会基本电子元器件的识别，熟识一些常用电子器件的功能与作用。(4)驾驭电烙铁的正确运用方法、基本的焊接技术和万用表的运用方法，学会识别不同的元器件及其安装方法。(5)驾驭电视机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步驾驭和娴熟焊接技术。二.黑白电视机的组成黑白电视接收机主要由信号通道(包括高频头，中放，
2、视放和伴音通道)，扫描电路(包括同步分别，场、行扫描电路)和电源三部分组成。信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号和音频伴音信号。亮度信号激励显像管产生黑白图像，伴音信号推动扬声器产生电视伴音。扫描电路的任务是为显像管供应场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描的光栅。电源部分的任务是将沟通市电转变成电视机所须要的各种直流电压。(1)信号通道电视天线四周存在着各种各样的电磁波，由天线和输入电路选出欲接收频道的电视信号，再经过高频放大器有选择性的放大，与本振输出的频率较高的正弦波混频得到中频信号。在变频前，图像载频低于本频道的伴音载频；变频后，图像中频高
3、于伴音中频。这是由于本振频率高于图像载频和伴音载频的原因。但是，图像中频和伴音中频之差不变，例如，保持6.5MHz。图像和伴音两中频信号经公用通道放大进入视频检波级。检波器有两个作用：一是从中频信号中检出其包括-视频全电视信号；二是利用检波器的非线性作用，完成图像中频和伴音中频的差拍作用，产生出6.5MHz调频的其次伴音中频信号。检波器的输出信号不仅馈给视放级，而且馈给同步分别电路、自动增益限制(AGC)电路及伴音中放电路，因此采纳射随器进行预放大，以加强其负载实力。预放级也有两个作用：一个将全电视信号和其次伴音中频信号分别。二是将全电视信号进行电流放大，分别馈级视放级，同步分别级和AGC电路
4、；将其次伴音中频信号进行电压放大馈级伴音通道。因此，从天线至预视放称为黑白电视机图像信号和伴音信号和公共通道。全电视信号的一部分经视放级放大去激励显象管产生黑白图象。另一部分送到同步分别级，分别同步信号，用以限制接收机的扫描电路，产生与发送端同步的扫描运动。第三部分送到AGC电路，对高频头和图像中放的增益进行自动限制，从而保证接收机的稳定接收。其次伴音中频信号经伴音中频放大电路的放大和限幅，由鉴频器解调出伴音信号，再经低频放大，推动扬声器产生电视伴音。鉴频前为调频信号，从天线至混频的载频为伴音载频，混频至检波为伴音第一中频，检波至鉴频为伴音其次中频。鉴频后为伴音的音频信号。(2)超外差内载波式

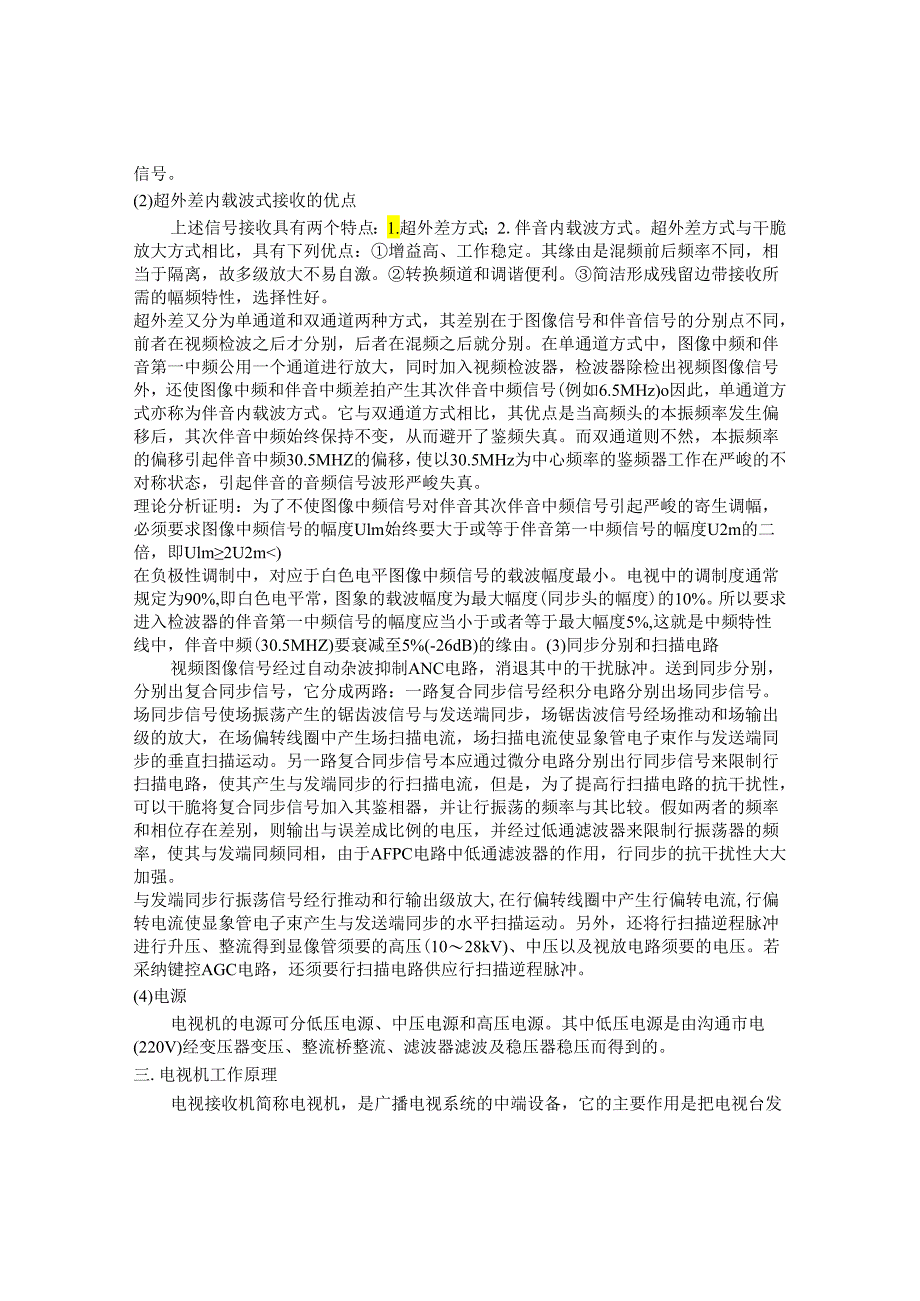

5、接收的优点上述信号接收具有两个特点：1.超外差方式；2.伴音内载波方式。超外差方式与干脆放大方式相比，具有下列优点：增益高、工作稳定。其缘由是混频前后频率不同，相当于隔离，故多级放大不易自激。转换频道和调谐便利。简洁形成残留边带接收所需的幅频特性，选择性好。超外差又分为单通道和双通道两种方式，其差别在于图像信号和伴音信号的分别点不同，前者在视频检波之后才分别，后者在混频之后就分别。在单通道方式中，图像中频和伴音第一中频公用一个通道进行放大，同时加入视频检波器，检波器除检出视频图像信号外，还使图像中频和伴音中频差拍产生其次伴音中频信号(例如6.5MHz)o因此，单通道方式亦称为伴音内载波方式。它
6、与双通道方式相比，其优点是当高频头的本振频率发生偏移后，其次伴音中频始终保持不变，从而避开了鉴频失真。而双通道则不然，本振频率的偏移引起伴音中频30.5MHZ的偏移，使以30.5MHz为中心频率的鉴频器工作在严峻的不对称状态，引起伴音的音频信号波形严峻失真。理论分析证明：为了不使图像中频信号对伴音其次伴音中频信号引起严峻的寄生调幅，必须要求图像中频信号的幅度Ulm始终要大于或等于伴音第一中频信号的幅度U2m的二倍，即Ulm2U2m)在负极性调制中，对应于白色电平图像中频信号的载波幅度最小。电视中的调制度通常规定为90%,即白色电平常，图象的载波幅度为最大幅度(同步头的幅度)的10%。所以要求进
7、入检波器的伴音第一中频信号的幅度应当小于或者等于最大幅度5%,这就是中频特性线中，伴音中频(30.5MHZ)要衰减至5%(-26dB)的缘由。(3)同步分别和扫描电路视频图像信号经过自动杂波抑制ANC电路，消退其中的干扰脉冲。送到同步分别，分别出复合同步信号，它分成两路：一路复合同步信号经积分电路分别出场同步信号。场同步信号使场振荡产生的锯齿波信号与发送端同步，场锯齿波信号经场推动和场输出级的放大，在场偏转线圈中产生场扫描电流，场扫描电流使显象管电子束作与发送端同步的垂直扫描运动。另一路复合同步信号本应通过微分电路分别出行同步信号来限制行扫描电路，使其产生与发端同步的行扫描电流，但是，为了提高
8、行扫描电路的抗干扰性，可以干脆将复合同步信号加入其鉴相器，并让行振荡的频率与其比较。假如两者的频率和相位存在差别，则输出与误差成比例的电压，并经过低通滤波器来限制行振荡器的频率，使其与发端同频同相，由于AFPC电路中低通滤波器的作用，行同步的抗干扰性大大加强。与发端同步行振荡信号经行推动和行输出级放大,在行偏转线圈中产生行偏转电流,行偏转电流使显象管电子束产生与发送端同步的水平扫描运动。另外，还将行扫描逆程脉冲进行升压、整流得到显像管须要的高压(1028kV)、中压以及视放电路须要的电压。若采纳键控AGC电路，还须要行扫描电路供应行扫描逆程脉冲。(4)电源电视机的电源可分低压电源、中压电源和高
9、压电源。其中低压电源是由沟通市电(220V)经变压器变压、整流桥整流、滤波器滤波及稳压器稳压而得到的。三.电视机工作原理电视接收机简称电视机，是广播电视系统的中端设备，它的主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅机极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供应显像管偏转线圈，使屏幕重现图像。目前电视机大都采纳超外差内载波方式。其原理结构如下图所示。电视的接收方式电视信号的接收，主要分为地面广播电视接收、电缆电视技术接收、卫星直播电视接收三种方式。一般电视机能干脆接收地面广播电
10、视和电缆电视，附加肯定设备就可接收卫星直播电视。电视信号的分别微弱和高频电视信号必需先经过高频放大、变频、中频放大和视频检波后，才能变成具有肯定电压幅度的彩色全电视信号；然后依据亮度信号、色度信号、同步信号和色同步信号在时域和频域中的特点，利用它们在频率、相位、时间、幅度等方面的差异进行分别。分别后的各种信号分别完成自己的功能，最终在显像管上显示出彩色（或黑白）图像。电视机的电路组成就是依据上述电视信号的分别法则进行设计的。图1-黑白电视机接受机原理框图图2-黑白电视机的原理图CD5151C?MMM*hTIr更3.tKMO*111.图3-黑白电视机的印刷电路版图四.整机组装1、产品安装流程2、
11、技术打算驾驭用电平安常识、常用电子元器件和电子仪器的运用。1 .接线：尾板接线。留意接线依次。扬声器。电源。偏小线圈。偏转线圈分为场偏转线圈和行偏转线圈。天线。天线连接线插于天线插针上。2 .调试开机调试前检查电视机焊点及连线。通电后，留意屏幕有无光栅，扬声器噪音是否正常。不正常时，应马上关机检查。调整电源电压。用万用表测量高频头和散热片之间电压，微调电阻，使电源电压为IOVo留意：该电压过高或过低电视机都不能正常工作，且有烧毁的危急。调整行频。找到某一电台，微调电阻，使行同步，再将电台调偏，同时微调使其同步。留意：不行快速调整，也不行使电视机长时间处于行频过低或过高状态下，否则有烧毁危急。固
12、定偏转线圈。将偏转线圈紧靠显像管锥体部分，转动偏转线圈，视察屏幕图像上下左右边缘和屏幕四边平行后，紧固偏转线圈螺丝(以不动为限，不行用力过大以防损坏电子枪部分)。调整屏幕中心。调整电子枪一对磁环，使屏幕图像位于屏幕中心。磁环易裂开，调整时留意用力匀称。调整场同步。调整电阻，使电视机场同步，即图像不翻滚。调整场幅。调整电阻，使图像高度合适。调整时可协作第4步。调整射频AGC。调谐至最佳位置，调整电阻，使图像效果最好即可。调整伴音。调谐至最佳位置，使声音效果最好即可。调整时，将音量开到1/3处。3 .装壳将调整板用螺丝固定。将调谐按钮、音量旋钮、波段开关装好，肯定到位且保证转动敏捷，然后用螺丝将调
13、谐旋钮、音量旋钮固定。贴上不干胶贴。检查全部连线均精确连接后，将主板装入机壳中，并将机壳螺丝拧紧。五.系统调试要对电视机进行安装、焊接、调试等操作，首先应驾驭用电平安常识、常用电子元器件和电子仪器的运用，还应当了解黑白电视机基本的工作原理，以及各部分电路所能实现的功能等。为了使电视机安装、焊接、调试能够顺当，所以在安装前应细致清点要安装的电视机材料，并对其细致检测，看是否性能良好。看各元器件管脚是否已氧化，若有氧化，应将管脚刮亮或镀锡。安装前还要细致检查电路板的铜箔是否完好，有无短路或断路，要特殊留意的是不要用皮肤干脆接触印制板焊接面，防止汗液使焊点很快氧化，影响焊接质量。焊接时，所在场所要有
14、肯定的活动空间，身边不要有易燃易爆物品，防止发生意外；对器件的焊接，焊点要饱满，防止电视机长期工作后脱焊。焊接二极管、三极管、电解电容等时，要特殊留意电极和极性，不要将管脚接反、接错。1 .焊接步骤：(1)焊接前处理元件，(2)将元件放到焊盘上，同时将烙铁放到焊盘相应的部位，放入焊料，待焊好先取出焊料，然后取出烙铁。(3)检查焊接质量，焊点是否光亮圆滑，有无假焊和虚焊，将不合格的焊点重新焊接。(4)焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱不过要留意，从最起先元件的选择处理，到最终完成，每一个步骤的是很总要的，一个步骤错误就有可能导致最终产品的质量问题，有的错误有时是很难发觉的。所以说每
15、一个步骤做到最好，才能把保重产品最终的质量。2 .电源电路的调试电路装完后，经互检无焊错、连焊及虚焊，用万用表的电阻挡测试输入回路的总阻值应在200kQ以上，如阻值小于此数值则不能通电，应找出缘由，解除故障,使输入电阻达到20OkQ以上，然后再与变压器相连接，通电后空载时整流输出电压应为1819V.假如所测电源的数据超出以上数据范围，应查明稳压电源各晶体管的电位，找出缘由，或调整取样电阻，最终得到正确的电流和电压。3 .通道部分的调试通道部分包括：高频头、中放、AGC限制，检波与视放部分，音频信号通道部分。比照电视机原理图与印制板检查无误后，接通电源，测试总电流应小于750m,假如大雨此数值，应马上关掉电源，查出过流缘由，故障查出后，必需将故障解除，然后在打开电源测试各脚电位看是否正常。4 .扫描电路的调试扫描电路包括：同步分别，行场振荡、推动、输出电路，行输出变压器和显像管电路部分。经互检无误后，接通电源。试总电流应小于750mA,假如大于此数值，应马上关掉电源，查出过流缘由。
