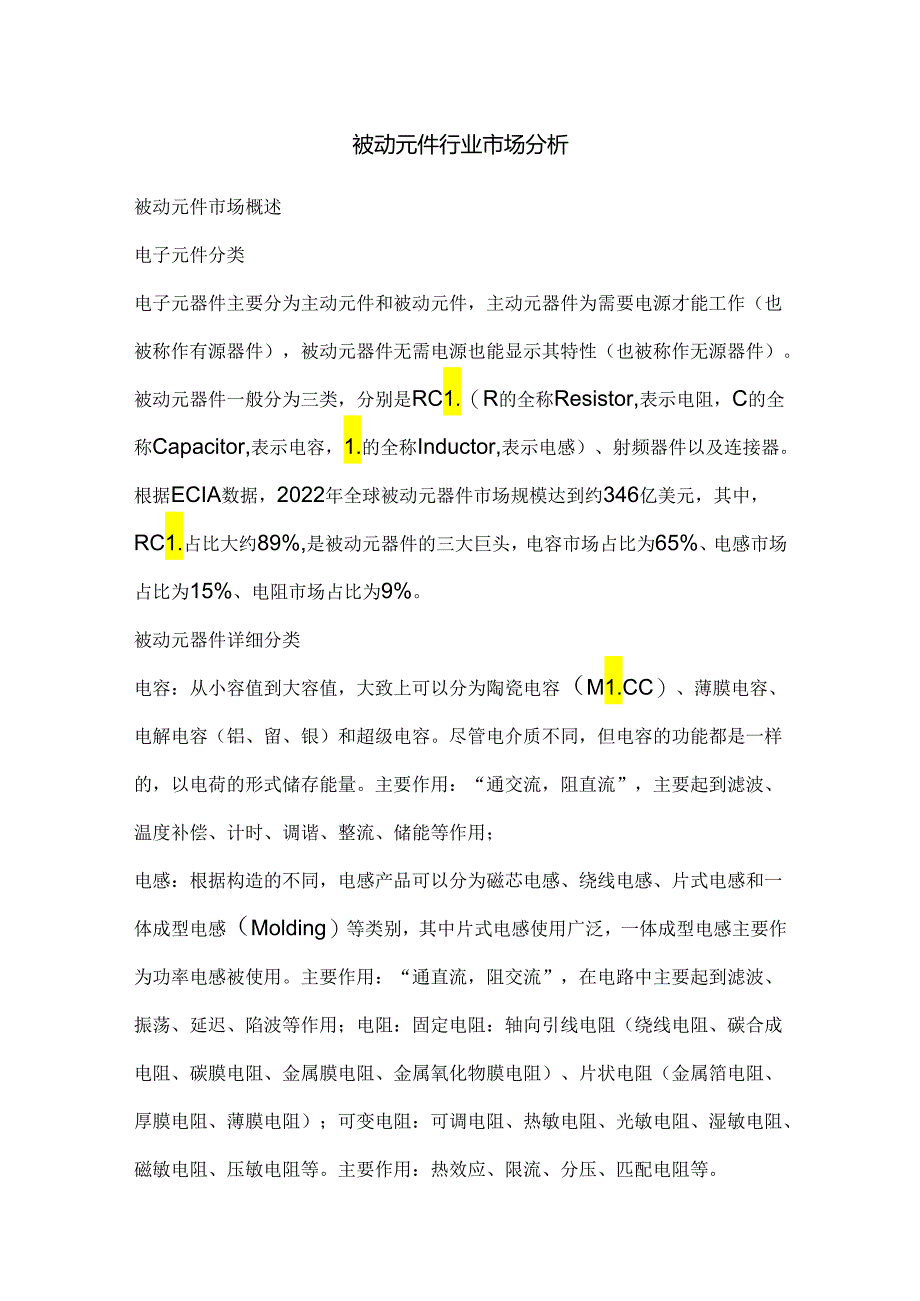

1、被动元件行业市场分析被动元件市场概述电子元件分类电子元器件主要分为主动元件和被动元件，主动元器件为需要电源才能工作（也被称作有源器件），被动元器件无需电源也能显示其特性（也被称作无源器件）。被动元器件一般分为三类，分别是RC1.（R的全称Resistor,表示电阻，C的全称Capacitor,表示电容，1.的全称Inductor,表示电感）、射频器件以及连接器。根据ECIA数据，2022年全球被动元器件市场规模达到约346亿美元，其中，RC1.占比大约89%,是被动元器件的三大巨头，电容市场占比为65%、电感市场占比为15%、电阻市场占比为9%。被动元器件详细分类电容：从小容值到大容值，大致上
2、可以分为陶瓷电容（M1.CC）、薄膜电容、电解电容（铝、留、银）和超级电容。尽管电介质不同，但电容的功能都是一样的，以电荷的形式储存能量。主要作用：“通交流，阻直流”，主要起到滤波、温度补偿、计时、调谐、整流、储能等作用；电感：根据构造的不同，电感产品可以分为磁芯电感、绕线电感、片式电感和一体成型电感（Molding）等类别，其中片式电感使用广泛，一体成型电感主要作为功率电感被使用。主要作用：“通直流，阻交流”，在电路中主要起到滤波、振荡、延迟、陷波等作用；电阻：固定电阻：轴向引线电阻（绕线电阻、碳合成电阻、碳膜电阻、金属膜电阻、金属氧化物膜电阻）、片状电阻（金属箔电阻、厚膜电阻、薄膜电阻）；

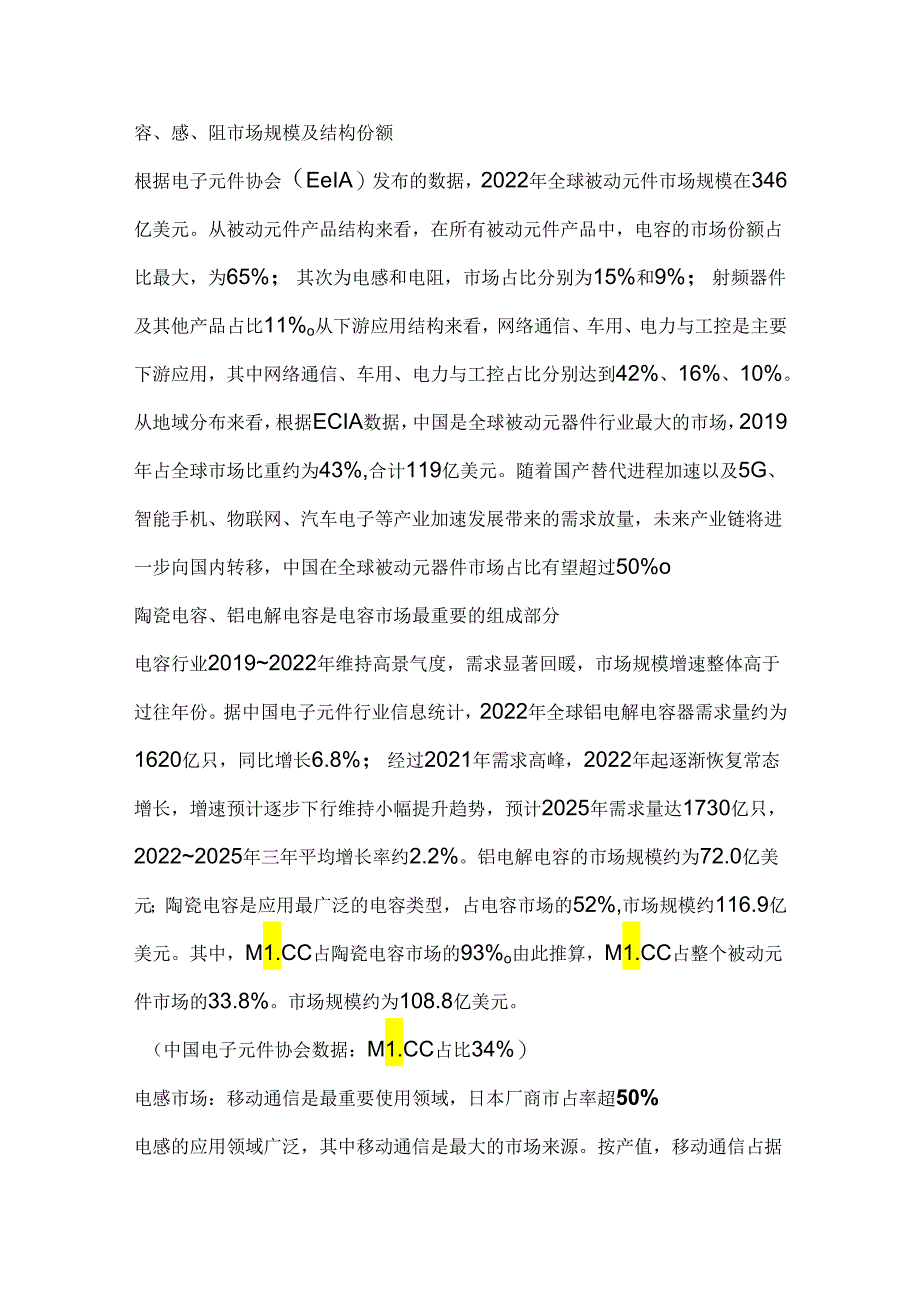

3、可变电阻：可调电阻、热敏电阻、光敏电阻、湿敏电阻、磁敏电阻、压敏电阻等。主要作用：热效应、限流、分压、匹配电阻等。容、感、阻市场规模及结构份额根据电子元件协会（EeIA）发布的数据，2022年全球被动元件市场规模在346亿美元。从被动元件产品结构来看，在所有被动元件产品中，电容的市场份额占比最大，为65%；其次为电感和电阻，市场占比分别为15%和9%；射频器件及其他产品占比11%o从下游应用结构来看，网络通信、车用、电力与工控是主要下游应用，其中网络通信、车用、电力与工控占比分别达到42%、16%、10%。从地域分布来看，根据ECIA数据，中国是全球被动元器件行业最大的市场，2019年占全球市
4、场比重约为43%,合计119亿美元。随着国产替代进程加速以及5G、智能手机、物联网、汽车电子等产业加速发展带来的需求放量，未来产业链将进一步向国内转移，中国在全球被动元器件市场占比有望超过50%o陶瓷电容、铝电解电容是电容市场最重要的组成部分电容行业20192022年维持高景气度，需求显著回暖，市场规模增速整体高于过往年份。据中国电子元件行业信息统计，2022年全球铝电解电容器需求量约为1620亿只，同比增长6.8%；经过2021年需求高峰，2022年起逐渐恢复常态增长，增速预计逐步下行维持小幅提升趋势，预计2025年需求量达1730亿只，20222025年三年平均增长率约2.2%。铝电解电容

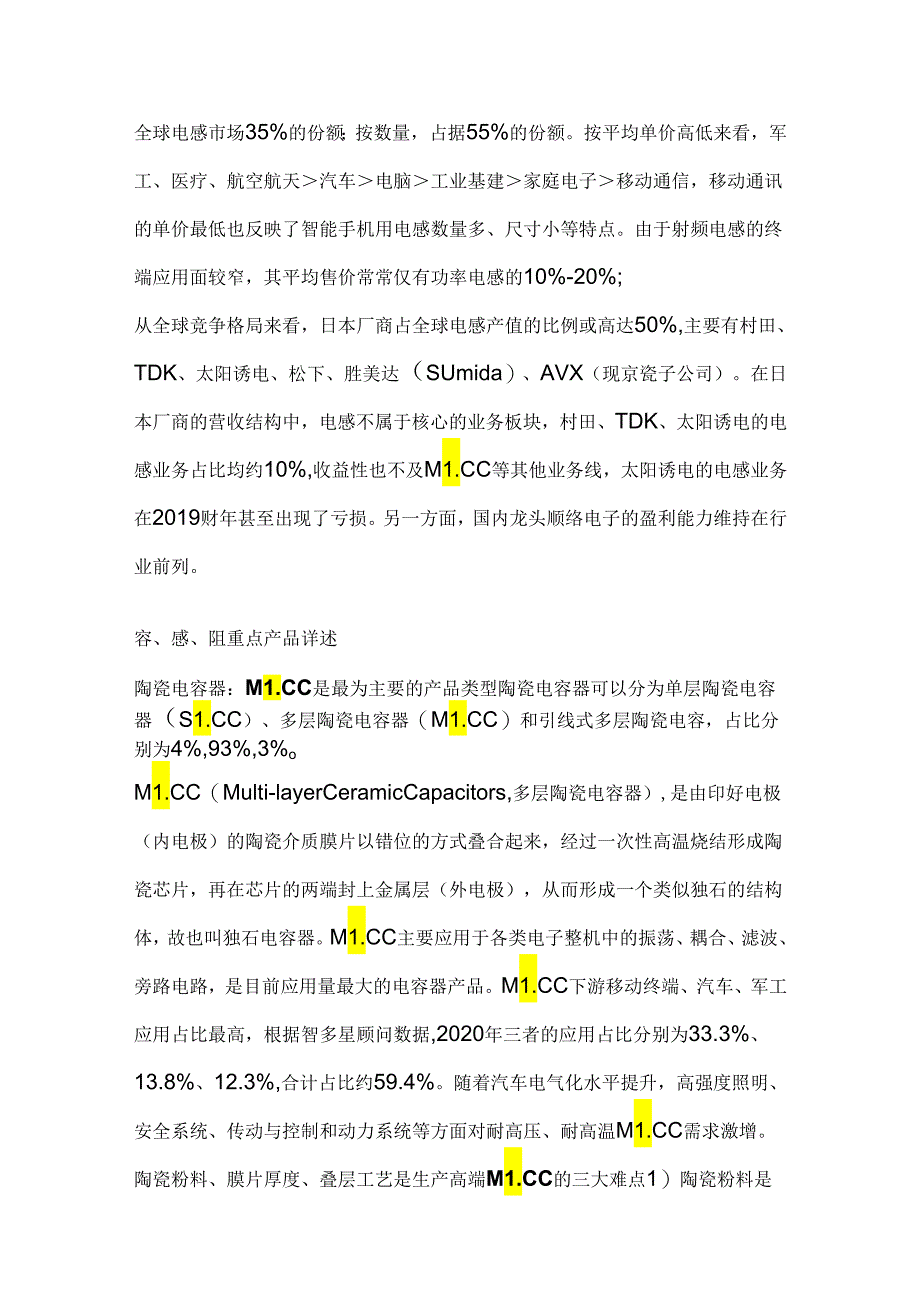

5、的市场规模约为72.0亿美元；陶瓷电容是应用最广泛的电容类型，占电容市场的52%,市场规模约116.9亿美元。其中，M1.CC占陶瓷电容市场的93%o由此推算，M1.CC占整个被动元件市场的33.8%。市场规模约为108.8亿美元。（中国电子元件协会数据：M1.CC占比34%）电感市场：移动通信是最重要使用领域，日本厂商市占率超50%电感的应用领域广泛，其中移动通信是最大的市场来源。按产值，移动通信占据全球电感市场35%的份额；按数量，占据55%的份额。按平均单价高低来看，军工、医疗、航空航天汽车电脑工业基建家庭电子移动通信，移动通讯的单价最低也反映了智能手机用电感数量多、尺寸小等特点。由于射
6、频电感的终端应用面较窄，其平均售价常常仅有功率电感的10%-20%;从全球竞争格局来看，日本厂商占全球电感产值的比例或高达50%,主要有村田、TDK、太阳诱电、松下、胜美达（SUmida）、AVX（现京瓷子公司）。在日本厂商的营收结构中，电感不属于核心的业务板块，村田、TDK、太阳诱电的电感业务占比均约10%,收益性也不及M1.CC等其他业务线，太阳诱电的电感业务在2019财年甚至出现了亏损。另一方面，国内龙头顺络电子的盈利能力维持在行业前列。容、感、阻重点产品详述陶瓷电容器：M1.CC是最为主要的产品类型陶瓷电容器可以分为单层陶瓷电容器（S1.CC）、多层陶瓷电容器（M1.CC）和引线式多层
7、陶瓷电容，占比分别为4%,93%,3%oM1.CC（Multi-layerCeramicCapacitors,多层陶瓷电容器）,是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。M1.CC主要应用于各类电子整机中的振荡、耦合、滤波、旁路电路，是目前应用量最大的电容器产品。M1.CC下游移动终端、汽车、军工应用占比最高，根据智多星顾问数据,2020年三者的应用占比分别为33.3%、13.8%、12.3%,合计占比约59.4%。随着汽车电气化水平提升，高强度照明、安全系统、传
8、动与控制和动力系统等方面对耐高压、耐高温M1.CC需求激增。陶瓷粉料、膜片厚度、叠层工艺是生产高端M1.CC的三大难点1）陶瓷粉料是M1.CC产品制造的主要成本，低容M1.CC中占比20%-25%,高容M1.CC占比35%-45%o陶瓷粉料的纳米分散制造技术和工艺具有很高门槛，目前国内陶瓷粉料厂商可以满足中低端M1.CC生产需求，但对特殊功能、超细高纯度粉料仍然依靠进口以满足高端M1.CC生产需求；2）最高端M1.CC的膜片厚度已经在1m以下，而且需要保持高度的致密性、稳定性和一致性。流延过程中需控制好绕卷张力，大小适宜，搬运过程中不能有损伤，并在规定的有效期内使用。国内膜片厚度大致能做到3m
9、;3）M1.CC的一道核心工序是烧结，以100Ou以上的温度将陶瓷生坯烧结成瓷。M1.CC的烧结是陶瓷和含有金属的内电极共烧的，而二者开始收缩的温度和收缩率是不同的。极限的高端M1.CC产品，单层陶瓷介质上只有3-5个陶瓷颗粒，最多要叠几百到一千层。M1.CC主要应用市场及市场竞争格局M1.CC产业链下游包括手机、计算机、汽车、物联网和工业等领域。根据华经产业研究院数据，消费电子是M1.CC最大应用场景，手机/计算机分别占据36%21%市场份额。汽车领域作为未来M1.Ce重要增量市场，占比约21%o下游产业迭代更新，拉动M1.CC产业升级。全球M1.CC厂商分为两大梯队，日韩厂商寡头垄断，行业
10、集中度较高。消费电子领域注重产品便携性，驱动M1.CC向高品质、微型化方向发展；军用/工业设备多为大功率电子整机，因而对耐高压、大功率M1.CC存在巨大需求；全球M1.CC行业根据技术水平和规模可分为两大竞争梯队：其中村田、三星电机、国巨等起步早、具有技术优势和规模经济效应，因而处于第一梯队；风华高科、三环集团等中国大陆企业处于第二梯队。全球M1.CC供给端格局高度集中，且由日韩主导。村田、三星电机作为全球两大龙头企业，2020年全球M1.CC行业市场份额占比分别为32%、19%,全球M1.CC行业CR3心R5分别为66%82%,呈现寡头垄断的竞争格局。铝电解电容行业全产业链铝电解电容上游电子
11、铝箔行业在中国集中度较高，主要生产厂家是新疆众和与广东东阳光，这两家企业占到了国内电子铝箔供应的60%以上。在电极箔领域方面，同时具备腐蚀和化成技术且能较大规模生产中高压腐蚀箔、化成箔的企业主要有：东阳光科、新疆众和、南通海星和华峰股份等，在国内初步形成垄断格局。在电解纸方面，能够系列化生产中高、低压电解电容器纸产品的企业仅有我国的浙江凯恩特种材料股份有限公司和日本的NKK公司；国内铝电解电容企业主要包括艾华集团、江海股份、绿宝石、丰宾电子、东阳光电容器有限公司等企业，其中艾华集团和江海股份为我国铝电解电容器龙头企业。薄膜电容：自愈性特点助力高可靠性自愈性是金属化薄膜电容器最重要的特性之一，由
12、于在电介质被击穿时能实现自我修复，薄膜电容器较其他电容产品具有更高的可靠性。如果薄弱点处的绝缘耐压强度超过了限度，就会产生介质击穿。在发生介质击穿的通道内产生的高温（高达600OK）会使绝缘介质变成高压的等离子气体，在介质击穿点附近薄薄的金属层会被高温等离子气体气化从击穿通道蒸发掉。介质击穿点附近的区域形成绝缘区，电容恢复之前的耐压能力；薄膜电容器发展趋势一：超薄化、高可靠性。传统的全膜薄膜电容器以薄膜为介质，金属箔为电极，不具有自愈能力。金属化薄膜电容器使用超薄金属作为电极，不仅尺寸符合超薄化趋势，且在电压过高时具有自我复原能力。薄膜电容器发展趋势二：耐高温。薄膜电容器的工作温度区间主要取决
13、于有机薄膜电介质的耐温能力。功率电感：最重要的作用在于稳定电压功率电感主要用于稳定电压。电源电路中使用的电感主要有“电压转换”与“扼流”。功率电感的下游电子设备应用非常广泛，包括智能手机、基站、家电、汽车以及工控等；功率电感器是指用于DC-DC转换器等电源电路中的电感器，其还被称为功率线圈、功率扼流圈等。电感器拥有通过自感应作用积累能量的性能，斩波电路的De-DC转换器等通过配合该电感器与开关器件对电压进行转换。电感器根据不同工艺可分为积层型、薄膜型、绕组型，但功率电感器中以流过大电流的绕组型为主流产品，通过配合铁氧体或软磁性金属磁芯可组成各类不同的产品。同时，可实现小型、薄型化的积层型、薄膜
14、型产品在近年来也不断向大电流化方向发展。被动元件研究框架被动元件行业研究框架被动元件行业的周期变动长期取决于需求周期的变化，如PC、平板电脑、智能手机、4/5G建设、新能源车等的发展，给予行业需求周期性的波动；短期来看，取决于被动元件行业内部的库存变化周期。主要原因在于被动元件易储存，单一货号产品需求量并不大，渠道商易于通过操纵”沉淀库存水平来放大本身的库存周期影响；基于此,将影响库存周期的因素划分为：存量供给、增量供给、外部因素三个方面，其中，渠道库存、厂商稼动率是重要跟踪指标。被动元件行业周期复盘村田电子是历史悠久的被动元件龙头企业，其财务报告数据的变动可以作为被动元件行业周期的重要指标。
15、根据村田财务数据显示，自2008年至今，其营业收入经历了大致5轮周期起伏，大致可以看作5轮被动元器件行业的周期变动；从图中看，被动元件行业周期持续时长大致为2.75年左右，最近一轮周期持续时长为3.50年，高于以往周期持续时间。其中，每轮周期上升阶段持续时长大致为1.5年左右，下降时长为175年左右，下降期一般长于上升期。最近2023年3月新一轮周期的上升迹象已经显现。移动通信市场M1.CC规模测算从M1.CC视角看,5G网络设备的特点和对元件要求主要有以下几点：D5G设备频率更高，带宽更宽，对M1.CC的高频性能要求更高；2)5G基站布局更密，体积更小，使得M1.CC向小型化转变。3)5G基站数量增加，且数据流增大，需要更多的处理芯片和模块，M1.CC的用量随之大增，根据微容科技官网数据，5G基站单个基站单元的M1.CC使用大约为1.2万片，而宏基站一般有3个单元，M1.CC的数量大大增加；根据三环集团21年非公开发行股票募集说明书，2013年iPhone5s使用M1.CC约400颗,2017年iPhoneX使用量超过1100颗。目前，5G手机为兼容2G、3G、4G频段，需增加射频前端、天线等使用量。根据MURATA测算，支持5Gsub-6频段的智能手机M1.CC使用量较4G手机增加1015%,支持5G毫米波段的智能手机将增加30-35%o
