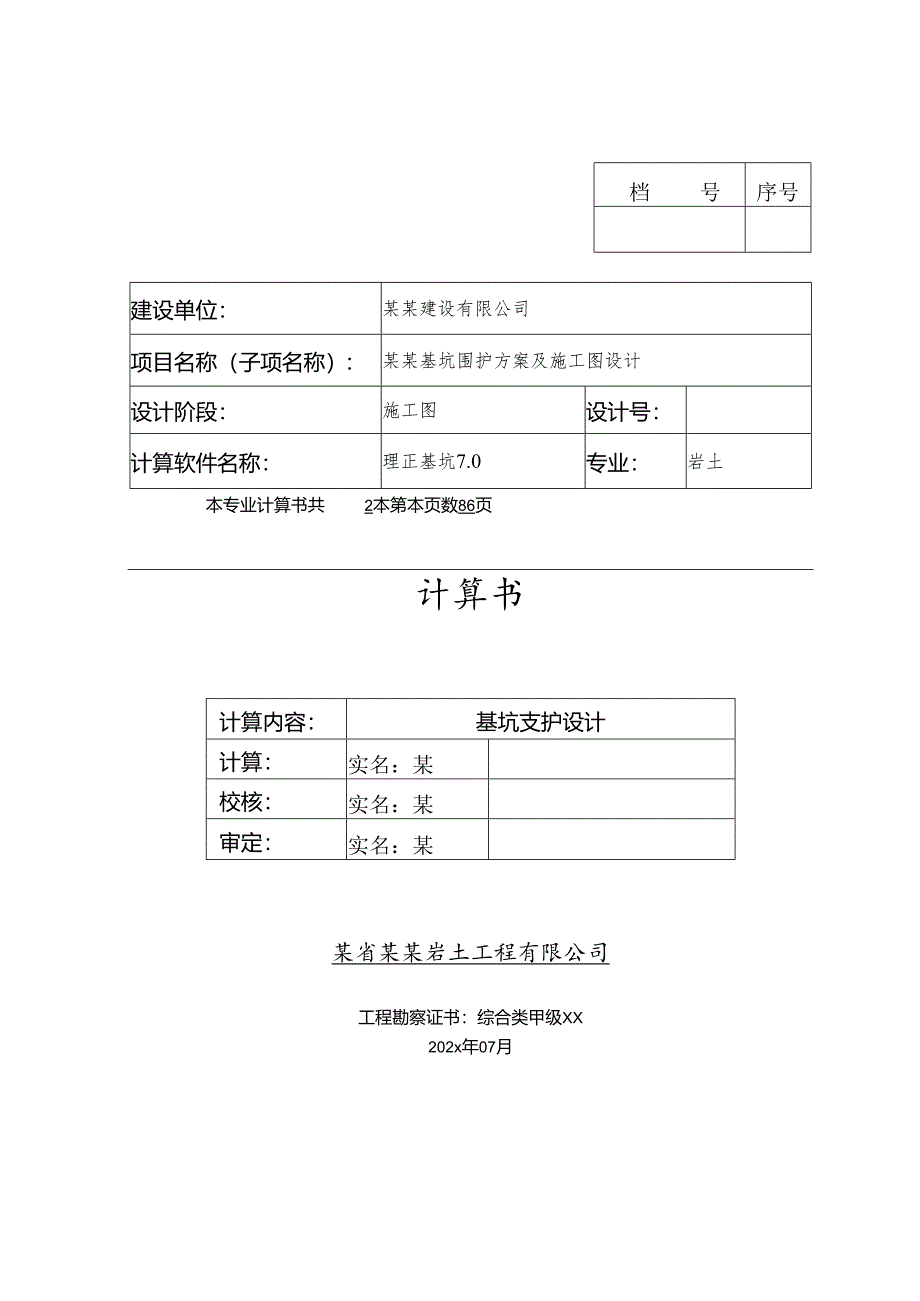

计算书-基坑支护设计计算书-最新.docx_第1页
第1页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第2页
第2页 / 共95页

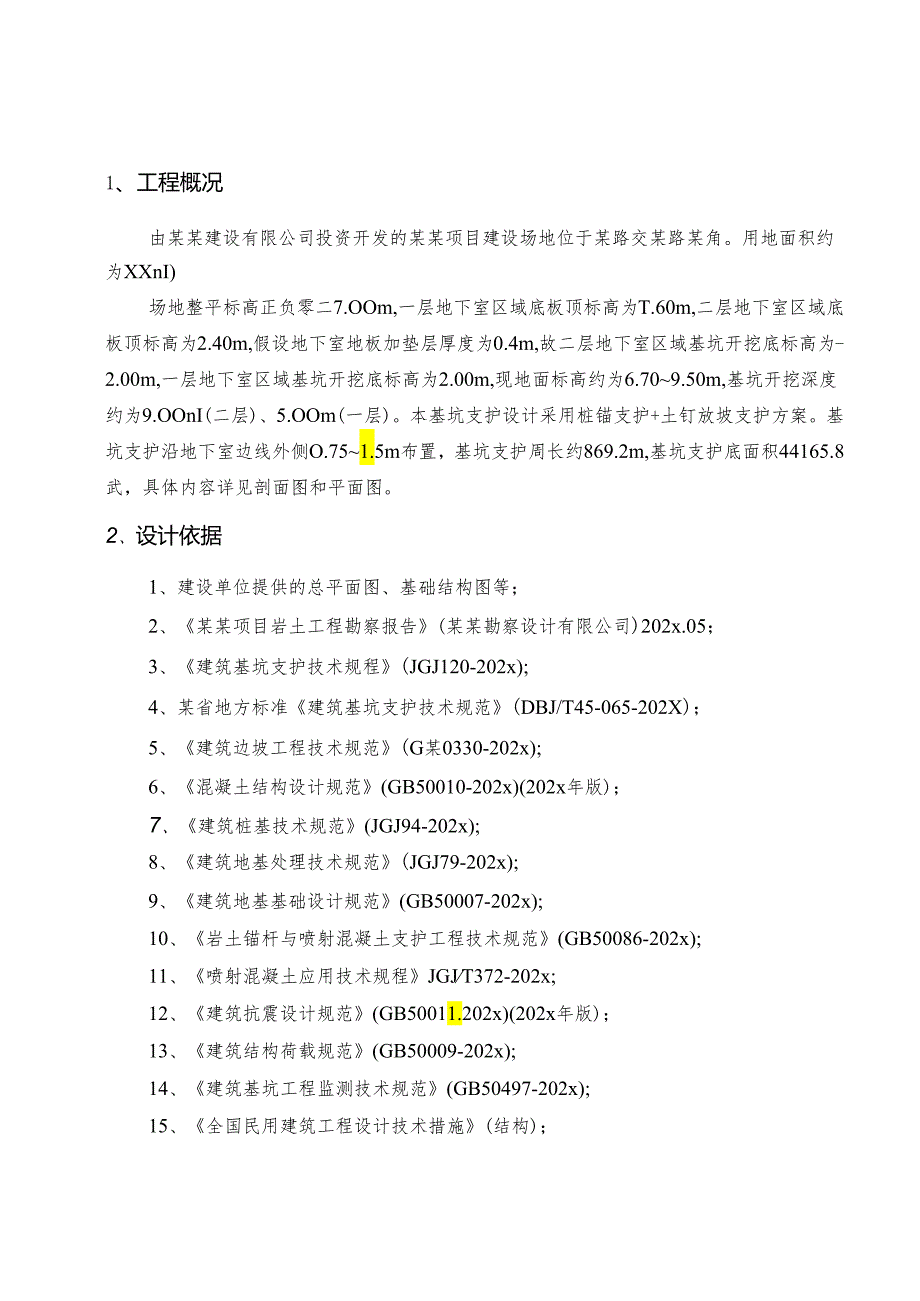

计算书-基坑支护设计计算书-最新.docx_第3页
第3页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第4页
第4页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第5页
第5页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第6页
第6页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第7页
第7页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第8页
第8页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第9页
第9页 / 共95页
计算书-基坑支护设计计算书-最新.docx_第10页
第10页 / 共95页
亲,该文档总共95页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《计算书-基坑支护设计计算书-最新.docx》由会员分享,可在线阅读,更多相关《计算书-基坑支护设计计算书-最新.docx(95页珍藏版)》请在第壹文秘上搜索。

1、档号序号建设单位:某某建设有限公司项目名称(子项名称):某某基坑围护方案及施工图设计设计阶段:施工图设计号:计算软件名称:理正基坑7.0专业:岩土本专业计算书共2本第本页数86页计算书计算内容:基坑支护设计计算:实名:某校核:实名:某审定:实名:某某省某某岩土工程有限公司工程勘察证书:综合类甲级XX202x年07月目录1、工程概况32、设计依据33、场地内岩土层43.1、场地岩土层描述43.3、岩土层设计参数取值64、场地地下水控制措施74.1、 场地地下水特征74.2、 基坑排(降)水85、基坑支护方式选型86、电算结果86.1 AB、CD剖96.2 BC剖146.3 DE、FG剖196.4

2、 EF剖246.5 GH剖326.6 HI剖376.7 IJ剖426.8 JK剖586.9 KA剖731、工程概况由某某建设有限公司投资开发的某某项目建设场地位于某路交某路某角。用地面积约为XXnI)场地整平标高正负零二7.OOm,一层地下室区域底板顶标高为T.60m,二层地下室区域底板顶标高为2.40m,假设地下室地板加垫层厚度为0.4m,故二层地下室区域基坑开挖底标高为-2.00m,一层地下室区域基坑开挖底标高为2.00m,现地面标高约为6.709.50m,基坑开挖深度约为9.OOnI(二层)、5.OOm(一层)。本基坑支护设计采用桩锚支护+土钉放坡支护方案。基坑支护沿地下室边线外侧O.7

3、51.5m布置,基坑支护周长约869.2m,基坑支护底面积44165.8武,具体内容详见剖面图和平面图。2、设计依据1、建设单位提供的总平面图、基础结构图等;2、某某项目岩土工程勘察报告(某某勘察设计有限公司)202x.05;3、建筑基坑支护技术规程(JGJ120-202x);4、某省地方标准建筑基坑支护技术规范(DBJ/T45-065-202X);5、建筑边坡工程技术规范(G某0330-202x);6、混凝土结构设计规范(GB50010-202x)(202x年版);7、建筑桩基技术规范(JGJ94-202x);8、建筑地基处理技术规范(JGJ79-202x);9、建筑地基基础设计规范(GB5

4、0007-202x);10、岩土锚杆与喷射混凝土支护工程技术规范(GB50086-202x);11、喷射混凝土应用技术规程JGJT372-202x;12、建筑抗震设计规范(GB50011.202x)(202x年版);13、建筑结构荷载规范(GB50009-202x);14、建筑基坑工程监测技术规范(GB50497-202x);15、全国民用建筑工程设计技术措施(结构);16、危险性较大的分部分项工程安全管理规定住建部令37号;17、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质202x31号;18、工程地质手册(第五版),中国建筑工业出版社;19、北京理正

5、深基坑计算7.0软件;20、图中尺寸单位除注明者外,其余均为mm;21、其他现行国家、当地、行业有关设计规范与规程。3、场地内岩土层3.1、 场地岩土层描述据钻探揭示,拟建场地内各土层的岩性特征自上而下为:(1) .杂填土(Q4b1):杂色,松散,稍湿,主要由黏性土、石英质砂组成,土体不均匀,在顶部见含少量有机质植物根系和建筑垃圾,堆填时间少于10年,未完成自重固结,广泛分布于整个场地表面,层厚0.306.20m,平均1.20m。(2) .含黏性土粉砂(Qzb):土黄色、黄褐色,稍湿,松散状,主要由黏性土和石英中粗砂混合组成,属混合土类,黏性土含量大于40%,结构较松,该土层为中偏高压缩性土,

6、强度具有明显干硬湿软特性,该层全场分布,层厚0.303.80m不等,平均2.24m。(3) .含黏性土砾砂(Q2b):浅黄色、土黄色,稍密状,很湿饱和,主要由石英质粗、砾砂粒混黏性土组成,黏性土含量约为2530%,由上而下含量渐减,该层为中偏低压缩性土,该层全场分布,层厚0.903.50m不等,平均2.12m。(4) .粗砾砂(Q2b):浅黄色、褐黄、灰白色,饱和,稍密为主,主要由石英质粗、砾颗粒组成,粒径为0.54mm者居多,呈次棱角亚圆形状,含量占28-62%左右,局部常含少量的黏性土,级配良好,为冲、洪积层,该层全场分布,层厚2.70-8.IOm,平均4.64m(5) .黏土(Qiz):

7、红褐杂灰白、褐黄等色,硬塑为主,主要成分为高岭土矿物,常杂较多红褐色铁镒质,土体韧性大,干强度高,无摇震反应,该层为冲洪积老黏土,中压缩性,局部地段土层相变为粉质黏土。该层全场分布,层厚0.60-12.80m,平均&53m。(6) .粉质黏土I(QlZ):浅黄色、杂红色,饱和,可塑状态,主要为石英细颗粒和黏性土,切面粗糙无光泽,干强度及韧性差,摇震反应一般,该层部分孔有揭示,该层厚度1.oo4.70m,平均2.85m。(7),粗砾砂2(Qiz):浅黄色、灰白色,饱和,中密,主要由石英质粗、砾颗粒组成,粒径为0.54mm者居多,呈次棱角亚圆形状,级配良好,为冲、洪积层,该层只在部分孔揭示,揭示厚

8、度O.605.40m,平均在07m0(8) .粗砾砂(Q1z):浅黄色、褐黄、灰白色,饱和,中密为主,主要由石英质粗、砾颗粒组成,粒径为0.54mm者居多,呈次棱角亚圆形状,含量占28-62%左右,次以中细粒砂为主,顶部常含少量的黏性土,岩性不十分稳定,局部有相变为中砂现象,级配良好,为冲、洪积层,该层全场分布,该层孔内揭示厚度O.7016.00m,平均厚99m。(9) .黏土(Qi2):灰白、红褐、褐黄等色,硬塑为主,主要成分为高岭土矿物,含少量铁镒质,土体韧性大,干强度高,无摇震反应,该层为冲洪积老黏土,中偏低压缩性。该层全场分布,该层孔内揭示厚度1.00-8.20m,平均4.42mo(1

9、0).粗砾砂(Qi2):浅黄色、褐黄、灰白色,饱和,中密,主要由石英质粗、砾颗粒组成,粒径为0.53mm者居多,呈次棱角状,含量占28-50%左右,次以中细粒砂为主,局部有相变为中砂现象,级配良好,为冲、洪积层,该层全场分布,该层孔内揭示厚度12.9023.70m,平均19.70m。3.3、岩土层设计参数取值各岩土层主要岩土力学参数建议值地层名称及编号天然重度(kNm3)承载力特征值(kPa)压缩模量Est-2(MPa)压缩模量Es2T(MPa)压缩模量Ed-6(MPa)压缩模量ESE(MPa)抗剪强度(kPa)血(度)杂填土18.2一10.0#12.1#含黏性土粉砂18.91205.57.8

10、30.617.9含黏性土砾砂18.322012.315.531.231.2粗砾砂19.某栋23013.0#15.某栋18.0#22.某栋33.某栋黏土19.224011.914.717.620.274.1*10.0*粉质黏土119.51606.910.715.218.232.713.7粗砾砂119.某栋25016.0#18.某栋21.0#25.0#35.0#粗砾砂19.某栋27016.某栋18.某栋21.某栋26.某栋35.某栋黏土19.330012.214.817.920.665.210.1粗砾砂19.某栋35017.某栋19.0#22.某栋27.某栋35.某栋4、场地地下水控制措施4.1X

11、场地地下水特征在最大勘探深度52.6In范围内,于拟建场地内见有2层地下水,根据本次钻孔内地下水测量结果,其主要分布情况见下表:地下水情况一览表层号地下水类型主要含水层主要补给来源初见水位(m)埋深(标高)稳定水位(m)埋深(标高)承压水头(m)1潜水、大气降水、侧向补给3.86-9.01(1.291.68)4.06-8.96(1.32-1.71)无2承压水、上层潜水渗入、侧向补给16.8-20.80(-10.9612.80)12.84-17.83(-4.62-6.83)6. 557. 08根据本区水文地质资料,地下水排泄主要为侧向向南渗流、排入大海,本次勘察时为枯水期,潜水层年变幅为24m,

12、与当年降雨量有较大关系。结合本地区水文地质资料分析,本场地抗浮设防水位标高建议为4.60m。因本场地抗浮设防水位较高,设计时纯地下室部分可考虑设计抗浮桩,抗浮桩土层设计参数建议值见表13。根据场地地下水埋藏情况分析,对于本工程有影响的地下水主要为第一层潜水,其分布范围主要含黏性土砾砂、粗砾砂,水量丰富,补给来源充沛,对工程施工影响较大。第二层承压水埋深较大,当拟建建筑物采用桩基础时,需考虑其对建筑材料的的腐蚀性,如采用天然地基方案时,一般不需考虑其对基础及施工的影响。根据本区已有勘察经验,场地各土层的渗透系数建议如下表:土层渗透性参数土层名称及编号渗透系数(c11s)渗透性分级杂填土1.5X1

13、03中等透水土层名称及编号渗透系数(cms)渗透性分级含黏性土粉砂4.0104中等透水含黏性土砾砂5.OXIO-6微透水粗砾砂7.OX102强透水黏土4.0106微透水粉质黏土15.0106微透水粗砾砂27.5102强透水粗砾砂7.5XlO2强透水黏土4.OXW6微透水42、基坑排(降)水为确保工程安全,为地下室提供干燥作业条件,本工程采用基坑周边设置止水帷幕以及降水井+明沟排水系统的方式进行基坑排水。5、基坑支护设计根据项目施工平面布置,基坑红线距离地下室边线较近,一层地下室区域具有放坡条件,可采用放坡土钉支护的形式;二层地下室区域基坑深度较大,放坡的形式不满足稳定性要求,考虑经济和安全等因

14、素,采用桩锚支护。并且地下水位均高于基坑底标高,需采取基坑止水帷幕+坑底降水措施,止水帷幕采用高压旋喷止水桩咬合,降水采用管井降水。本基坑设计深度考虑至地下室底板及垫层底部,即地下室顶标高下400mmo根据基坑开挖深度、地层及周边环境条件、各剖面的岩土层情况及在整个支护体系中起到的重要性程度,IJ、JK、KA剖面的安全等级为一级,其余剖面为二级。为临时性支护结构,使用年限为12个月。本设计图应与地下室施工图核对无误后方可用于施工。基坑支护为动态施工,应根据实际情况调整基坑深度及桩长。6、电算结果采用理正深基坑设计软件(7.0版)对各建筑基坑进行设计计算,具体计算如下:6.1ABxCD剖验算项目:验算简图5. 000(m)6. 000(m)5.000(In)1.0001.250验算条
