1、目次2I口口彳守；j*22.1术语22.2符号43 基本规定84 /jI卜4.1 1一般规定94.2 冻结设计基础资料104.3 冻结壁设计114.4 冻结孔、测温孔和泄压孔设计154.5 冻结站设计184.6 隧道支撑及防护门设计204.7 初期支护设计214.8 冻结孔充填与封堵设计224.9 充填注浆与融沉注浆设计235 人（I:255.1 1一般规定255.2 冻结孔、测温孔、泄压孔施工255.3 冻结管、测温管、泄压管施工275.4 冻结器安装285.5 冷排管安装285.6 冻结站位置及安装285.7 冻结站运转295.8 冻结壁检测与判断305. 9冻结站停冻与拆除316开挖与构
2、筑施工32326. 1一般规定6.2隧道支撑和防护门安装326.3开挖准备336.4开挖与初期支护施工346.5I:356 .6结构施工356.7 冻结孔充填与封堵366.8 充填注浆与融沉注浆3671.j1ilP!*387 .1一般规定388 .2监测内容389 .3监测要求398验收428.1 一般规定428.2 冻结孔、测温孔、泄压孔的验收438.3 冻结管、测温管、泄压管的验收448.4 冻结系统质量验收448.5 5开寸乙条lf牛验收.458.6 开挖与初期支护质量验收468.7 7防水工程验收468.8 8结构工程验收478.9 封孔、融沉注浆验收48附录A冻结孔检验批质量验收50

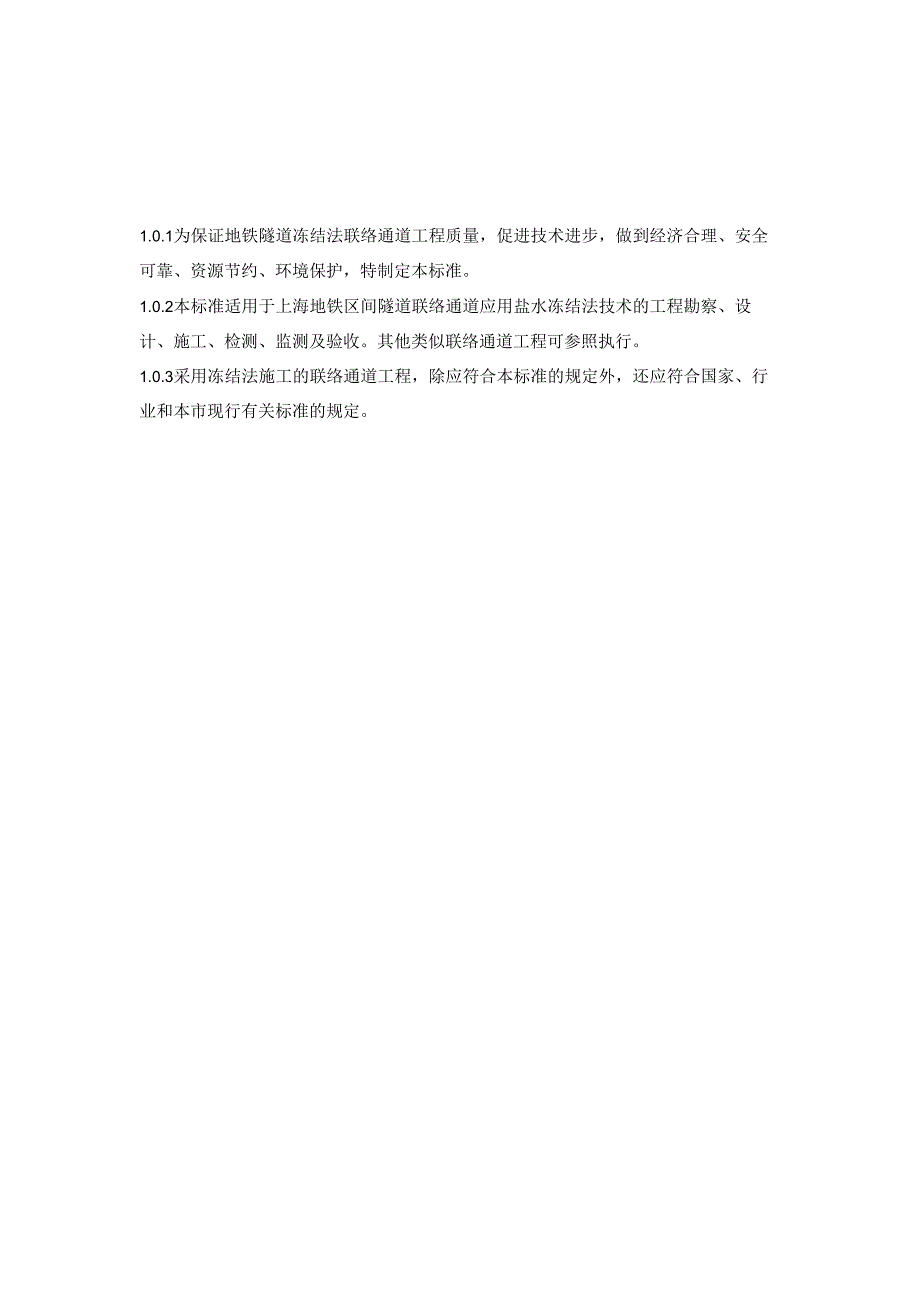

3、附录B冻结管检验批质量验收51附录C开始冻结前检验批质量验收52附录D冻结加固冻结运转日报表53附录E冻结加固测温测压日报表54附录F开挖前检验批质量验收55附录G开挖与支护检验批质量验收56附录H结构工程检验批质量验收57附录I冻结壁平均温度计算58附录J冻结站设备选型通用计算611.0.1为保证地铁隧道冻结法联络通道工程质量，促进技术进步，做到经济合理、安全可靠、资源节约、环境保护，特制定本标准。1.0.2本标准适用于上海地铁区间隧道联络通道应用盐水冻结法技术的工程勘察、设计、施工、检测、监测及验收。其他类似联络通道工程可参照执行。1.0.3采用冻结法施工的联络通道工程，除应符合本标准的规

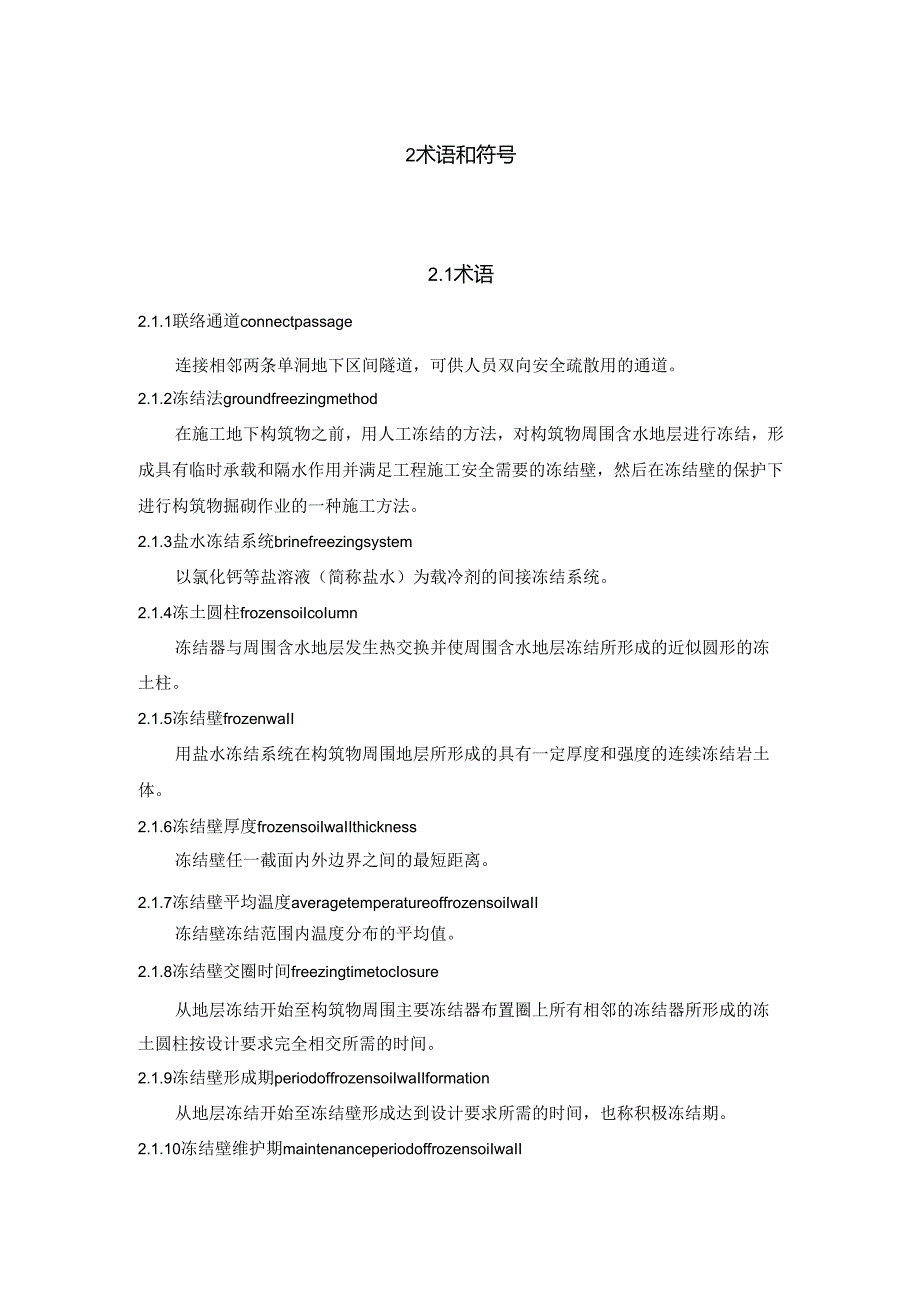

4、定外，还应符合国家、行业和本市现行有关标准的规定。2术语和符号2.1术语2.1.1联络通道connectpassage连接相邻两条单洞地下区间隧道，可供人员双向安全疏散用的通道。2.1.2冻结法groundfreezingmethod在施工地下构筑物之前，用人工冻结的方法，对构筑物周围含水地层进行冻结，形成具有临时承载和隔水作用并满足工程施工安全需要的冻结壁，然后在冻结壁的保护下进行构筑物掘砌作业的一种施工方法。2.1.3盐水冻结系统brinefreezingsystem以氯化钙等盐溶液（简称盐水）为载冷剂的间接冻结系统。2.1.4冻土圆柱frozensoiIcoIumn冻结器与周围含水地层发
5、生热交换并使周围含水地层冻结所形成的近似圆形的冻土柱。2.1.5冻结壁frozenwaII用盐水冻结系统在构筑物周围地层所形成的具有一定厚度和强度的连续冻结岩土体。2.1.6冻结壁厚度frozensoiIwaIIthickness冻结壁任一截面内外边界之间的最短距离。2.1.7冻结壁平均温度averagetemperatureoffrozensoiIwaII冻结壁冻结范围内温度分布的平均值。2.1.8冻结壁交圈时间freezingtimetocIosure从地层冻结开始至构筑物周围主要冻结器布置圈上所有相邻的冻结器所形成的冻土圆柱按设计要求完全相交所需的时间。2.1.9冻结壁形成期period
6、offrozensoiIwaIIformation从地层冻结开始至冻结壁形成达到设计要求所需的时间，也称积极冻结期。2.1.10冻结壁维护期maintenanceperiodoffrozensoiIwaII冻结壁形成达到设计要求后，继续向冻结器输送冷量，以平衡冻结壁冷量损失，从而维持冻结壁满足设计要求的一段时间，也称维护冻结期。2.1.11冻结站refrigerationplant在拟建联络通道附近集中安设制冷设备和设施的场所。冻结站主要由制冷剂（氟利昂等）循环系统、载冷剂（盐水等）循环系统、冷却水循环系统及供电系统构成。2.1.12冻结孔freezinghole按设计要求布置在联络通道周围用
7、于安装冻结器的钻孔，有垂直孔、水平孔、倾斜孔之分。2.1.13透孔thruhoIe打透两条隧道管片，向开挖面对侧供盐水的孔。并用来校核隧道线间距、里程及标高。2.1.14冻结器freezingapparatus安设在冻结孔内，用以循环载冷剂并与地层进行热交换的装置。冻结器由冻结管和置于冻结管内的供液管等组成。2.1.15泄压孔pressurereleasehole用来观测和释放土层水土压力的孔。2.1.16测温孔temperaturemeasurementhole布置在冻结壁及冻结降温区内、用于安装温度传感器监测不同时期不同断面温度分布状况的钻孔。2.1.17测斜deviationa!meas
8、urement测量冻结孔、测温孔、泄压孔在不同深度上的偏斜值和偏斜方位的工作。2.1.18掘进步距lengthofadvancestep掘砌施工过程中，每个开挖与支护循环作业的掘进长度。2.1.19冻土压力frozengroundpressure冻结壁作用于支护上的法向压力的统称，亦称冻结压力。2.1.20强制解冻artificialthawing在使用冻结法施工的地下构筑物结构施工完成后，利用人工加热的方法将冻结壁解冻，缩短解冻周期的方法。2.1.21孔口管borehoIeorifice-pipe联络通道正常钻孔前，在钻孔位置埋设一段带有法兰的钢管，是安装其它装置的基础。2.1.22孔口防喷
9、装置bIowoutpreventdevice联络通道正常钻孔前，在孔口管上安装的用于防止钻孔时泥水或砂喷涌的控制装置。2.1.23融沉thawingsettIement冻土融化时的下沉现象。包括与外荷载无关的融化沉降和与外荷载直接有关的压密沉降。2.1.24隧道支撑tunneIupholder在上、下行线隧道联络通道洞门两侧位置处设立的、由型钢制成的临时加固隧道的支撑。2.1.25防护门protectivedoor用于联络通道开挖过程中涌水、涌砂风险应急控制的安全门。2.2符号2.2.1几何参数A冻结管总表面积；d冻结管外径；d管径；E冻结壁厚度；Eyj一一预计冻结壁有效厚度；Eqr冻土侵入开
10、挖面以内厚度；H-冻结孔深度；1.aj一一从冻结孔孔口到冻结壁设计边界的距离；1.i管长；1.6不能循环盐水的冻结管端部长度；1.排间距；/-相邻冻结管中心的距离；r0-冻结管半径；除X冻结孔成孔控制最大间距；K冻结器内盐水体积；一一干管及集、配集液管内盐水体积；蒸发器和盐水箱内盐水体积；冻结管到冻结壁边界的距离。2.2.2阻力、荷载参数HC盐水泵计算扬程；力盐水干管和集配液圈中的压头损失；Ih供液管中的压头损失；h3一一冻结器环形空间的压头损失；九一一盐水管路中弯头、三通、阀门等压头损失；h盐水泵的压头损失；九一一封闭式循环系统中回路盐水管高出盐水泵的高度;卅一一蒸发器内的盐水压头损失；%冷
11、冻排管中的压头损失；R一冻土的强度指标；冻结壁应力；P侧向土压力；P计算点的垂直土压力。2.2.3时间、温度参数t冻结管外壁温度；1.一一冻结壁平均温度；七一一单排管冻结壁的平均温度；tcp一一有效范围内冻结壁的平均温度；a-冻结壁特征点温度；tf冻结管表面温度；ry最低盐水温度；t冻结时间；t/Q-预计冻结壁交圈时间;to一一冻结壁边界温度；t冷凝器进水温度；t2冷凝器出水温度；补充水温度；t井帮温度；七去回路盐水温差；t,-冷凝器进出水温差；1. P冻结壁单侧平均扩展速度。2. 2.4冷量、水量参数Og冻结管总吸热能力；单组盐水流量；。冻结站需冷量；Wbr盐水循环计算总流量；Wr-冷却塔循
12、环水量；战冷却水计算总需用量；第一一冷凝器冷却水需用量；Wi冷冻机冷却水需用量；K补充水量；戕一一冷却塔的飞溅损失水量；施一一其它排放水量。i盐水流速。3. 2.5计算系数c盐水比热；G氯化钙用量；Oi-单位盐水体积固体氯化钙含量;g重力加速度；%单位盐水体积固体氯化钙含量;K-安全系数；Ka侧压力系数；m冷量损失系数；q一一冻结管吸热系数；Roi雷诺数；Y盐水密度；Yi盐水重度；771盐水泵的效率；Th电动机的效率；i-盐水流动阻力系数;盐水动力粘度系数;P固体氯化钙纯度；3经验系数。3基本规定3,0.1在联络通道工程勘察、冻结设计和施工中，应根据地质条件、周边环境、工况条件，做到认真勘察、
13、合理设计、精心施工、严格监控，确保施工安全。3.0.2施工期间应对邻近的建（构）筑物、地下管线、道路与轨道交通线路等进行监测，并应对重要或有特殊要求的建（构）筑物采取必要的保护措施。4. 0.3联络通道施工期间应配备应急设备物资和应急抢险救援人员，并加强对储备物资和人员的管理。3.0.4冻结法联络通道工程应实施项目信息化管理，配置远程监控和实时通信系统。4冻结设计5. 1一般规定5.1.1 冻结壁宜作为开挖后临时承载结构，并应设立初期支护形成共同承载体系。5.1.2 冻结设计应包括下列内容：1工程风险等级评估。2冻结壁结构方案比较与选择。3冻结壁的承载力和变形验算（I类冻结壁除外）。4冻结孔、泄压孔、测温孔等的布置与参数设计。5冻结需冷量计算。6冻结壁形成验算。7初期支护设计。8隧道支撑、防护门设计。9注浆孔布置，充填注浆、融沉注浆的设计要求。10冻结孔、测温孔与注浆孔等的割除、封堵设计。11对冻结壁和环境的监测与保护设计要求。12对周围环境产生影响的分析等。4.1.3出现下列情况之一时，设计应采取针对性措施：1工程特征：1）联络通道处主隧道顶覆土厚度小于6m或大于25
