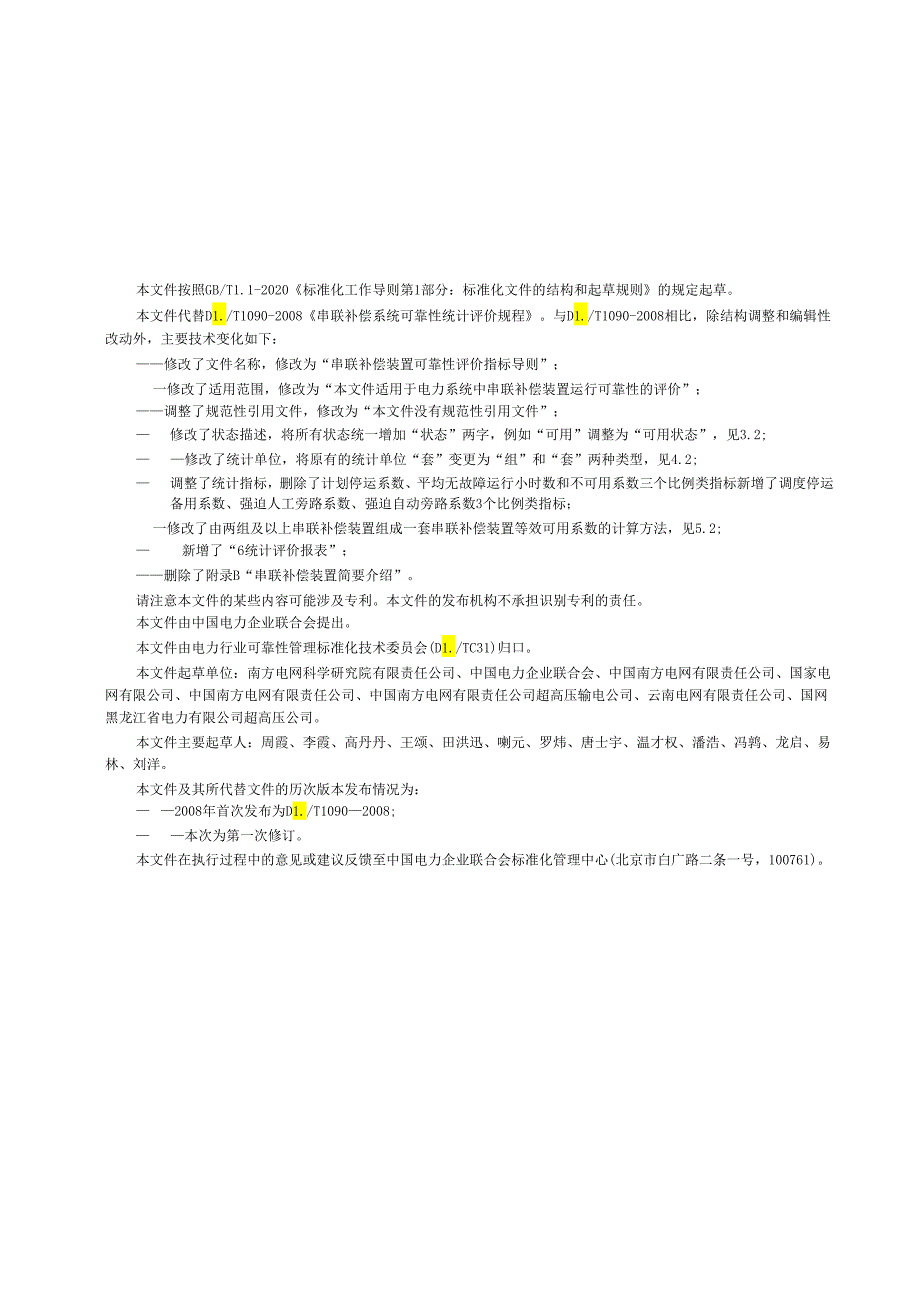

1、ICS27.100CCSF2OD1.中华人民共和国电力行业标准D1./T10902023代替D1./T10902008串联补偿装置可靠性评价指标导则Guideforreliabilityevaluationindicesofseriescompensationdevice2023-05-26澄布2023-11-26实施国家能源局发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替D1./T1090-2008串联补偿系统可靠性统计评价规程。与D1./T1090-2008相比，除结构调整和编辑性改动外，主要技术变化如下：修改了文件名称，修改
2、为“串联补偿装置可靠性评价指标导则”；一修改了适用范围，修改为“本文件适用于电力系统中串联补偿装置运行可靠性的评价”；调整了规范性引用文件，修改为“本文件没有规范性引用文件”； 修改了状态描述，将所有状态统一增加“状态”两字，例如“可用”调整为“可用状态”，见3.2; 修改了统计单位，将原有的统计单位“套”变更为“组”和“套”两种类型，见4.2; 调整了统计指标，删除了计划停运系数、平均无故障运行小时数和不可用系数三个比例类指标新增了调度停运备用系数、强迫人工旁路系数、强迫自动旁路系数3个比例类指标；一修改了由两组及以上串联补偿装置组成一套串联补偿装置等效可用系数的计算方法，见5.2; 新增了
3、“6统计评价报表”；删除了附录B“串联补偿装置简要介绍”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业可靠性管理标准化技术委员会(D1./TC31)归口。本文件起草单位：南方电网科学研究院有限责任公司、中国电力企业联合会、中国南方电网有限责任公司、国家电网有限公司、中国南方电网有限责任公司、中国南方电网有限责任公司超高压输电公司、云南电网有限责任公司、国网黑龙江省电力有限公司超高压公司。本文件主要起草人：周霞、李霞、高丹丹、王颂、田洪迅、喇元、罗炜、唐士宇、温才权、潘浩、冯鹑、龙启、易林、刘洋。本文件及其所代替文件的
4、历次版本发布情况为： 2008年首次发布为D1./T10902008; 本次为第一次修订。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，100761)。串联补偿装置可靠性评价指标导则1范围本文件规定了串联电容器补偿装置（简称串联补偿装置）运行可靠性的统计评价指标。本文件适用于电力系统中串联补偿装置运行可靠性的评价。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅对该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6115.1电力系统用串联电
5、容器第1部分：总则GB/T6115.2电力系统用串联电容器第2部分：串联电容器组用保护设备GB/T40862输变电设施运行可靠性评价指标导则DITT837输变电设施可靠性评价规程D1./T861电力可靠性基本名词术语3术语和定义下列术语和定义适用于本文件。3.1串联补偿装置seriescompensationdevice由串联电容器组和金属氧化物限压器、触发间隙、阻尼回路、旁路开关、隔离开关等元件组成的装置。3.2 状态分类术语3.2.1activestate串联补偿装置移交使用单位运行维护的状态，分为可用状态和不可用状态。3.2.2可用状态availablestate串联补偿装置处于能够完成
6、规定功能的状态，分为运行状态和备用状态。3.2.3运行状态inservicestate串联补偿装置发挥规定功能的状态。3.2.4备用状态reserveshutdownstate串联补偿装置可用，但未发挥规定功能的状态，分为调度停运备用状态和受累停运备用状态。3.2.5调度停运备用状态dispatchingreserveshutdownstate由于电网系统运行方式的需要，串联补偿装置处于备用状态。3.2.6受累停运备用状态passivereserveshutdownstate由于线路等其他设施的停运，串联补偿装置处于备用状态。3.2.7不可用状态unavailablestate串联补偿装置出现
7、故障或检修，不能完成规定功能的状态，分为计划停运状态和强迫停运状态。3.2.8计划停运状态plannedoutagestate串联补偿装置处于按照指定的时间表停止发挥规定功能的状态。3.2.9强迫停运状态forcedoutagestate串联补偿装置处于未按照指定的时间表停止发挥规定功能的状态，分为强迫自动旁路状态和强迫人工旁路状态。3.2.10强迫自动旁路状态forcedauto*bypassoutagestate串联补偿装置由于自身故障，保护装置自动动作使其由运行状态转为旁路状态。3.2.11强迫人工旁路状态forcedmanualbypassoutagestate串联补偿装置由于出现紧急
8、缺陷，由运行人员干预使其由运行状态转为旁路状态，这种人工干预事先没有经过运行方式部门的批准。3.3 额定补偿容ratedcompensationcapacity(Q)电容器额定容抗在额定电流时的三相无功功率。3.4 时间术语3.4.1持续时间durationtime在时间尺度上串联补偿装置同类单个使用状态的起始时刻和终止时刻之差。3.42累积时间accumulatedtime给定时间区间内，串联补偿装置同一类使用状态持续时间之和(3.4.3评价期间时间periodtime串联补偿装置处于使用状态下，根据评价需要选取的时间区段对应的持续时间。3.44可用时间availabletime在评价期间，
9、串联补偿装置处于可用状态下的总累计时间。分为运行时间和备用时间。3.45运行时间servicetime在评价期间，串联补偿装置处于运行状态下的总累计时间。3.4.6备用时间reservetime在评价期间，串联补偿装置处于备用状态下的总累计时间。分为调度停运备用时间和受累停运备用时间。3.4.7调度停运备用时间dispatchingreserveshutdowntime在评价期间，串联补偿装置处于调度停运备用状态下的总累计时间。3.4.8受累停运备用时间passivereserveshutdownhours在评价期间，串联补偿装置处于受累停运备用状态下的总累计时间。3.49不可用时间unava
10、ilabletime在评价期间，串联补偿装置处于不可用状态下的总累计时间。分为计划停运时间和强迫停运时间。3.4.10计划停运时间plannedoutagetime在评价期间，串联补偿装置处于计划停运状态下的总累计时间。3.4.11强迫停运时间forcedoutagetime在评价期间，串联补偿装置处于强迫停运状态下的总累计时间。分为强迫人工旁路时间和强迫自动旁路时间。3.4.12强迫人工旁路时间forcedmanualbypasstime在评价期间，串联补偿装置处于强迫人工旁路状态下的总累计时间。3.4.13强迫自动旁路时间forcedauto-bypasstime在评价期间，串联补偿装置处
11、于强迫自动旁路状态下的总累计时间。3.5调度停运备用次数dispatchingreserveshutdowntimes在评价期间，串联补偿装置处于调度停运备用状态下的次数。3.6受累停运备用次数passivereserveshutdowntimes在评价期间，串联补偿装置处于受累停运备用状态下的次数。3.7计划停运次数planedoutagetimes在评价期间，串联补偿装置处于计划停运状态下的次数。3.8强迫人工旁路次数forcedmanualbypasstimes在评价期间，串联补偿装置因本身缺陷处于强迫人工旁路状态下的次数。3.9强迫自动旁路次数forcedauto-bypasstime
12、s在评价期间，串联补偿装置因本身缺陷处于强迫自动旁路状态下的次数。4状态分类和统计单位4.1 状态分类评价对象的状态包括使用状态以及内部包含的各类状态。使用状态分类如图1所示。状态英文及缩写见附录A。，运行状态/可用状态J调度停运备用状态.备用状态使用状态，（受累停运备用状态计划停运状态不可用状态，强迫自动旁路状态强迫停运状态J强迫人工旁路状态图1串联补偿装置使用状态分类4.2统计单位串联补偿装置运行可靠性评价指标统计单位分为“组”和“套”两类。“组”通常是指同一座变电（串补）站内串联于一回线路的（三相）串联补偿装置。“套”通常是指同一座变电（串补）站内同时串联于一回线路的两组及以上串联补偿装
13、置。5评价指标5.1 单组指标5.1.1 可用系数V=o.-PT式中AF一可用系数，%;AT可用时间，h;PT评价期间时间，ho5.1.2 运行系数SFx00114PT式中SF运行系数，%;ST-运行时间，h;PT评价期间时间，ho5.1.3 调度停运备用系数(3)。心/E1.00PT式中DRSF调度停运备用系数，%;DRST调度停运备用时间，h;PT评价期间时间，ho5.1.4 强迫停运系数A亭M（4）式中FOF强迫停运系数，%;FOT强迫停运时间，h;PT评价期间时间，h05.1.5 强迫自动旁路系数FABF-x0W（5）式中FABA强迫自动旁路停运系数，%;FABT强迫自动旁路时间，h;
14、PT评价期间时间，ho5.1.6 强迫人工旁路系数(6)FM1.）（100%PT式中FMBF强迫人工旁路停运系数，%;FMBT强迫人工旁路时间，h;PT评价期间时间，ho5.2 某套串联补偿装置指标5.2 .1对于由两组及以上固定串联补偿装置组成的一套串联补偿装置，评价指标为串补等效可用系数,按式（7）计算。XOOH式中SEAFQATPTSEAF一等效可用系数，%;一第i组固定串联补偿装置的额定补偿容量，Mvar;一第i组固定串联补偿装置的可用时间，h;一第i组固定串联补偿装置的评价期间时间，ho5.3 .2对于至少包含一组固定串联补偿装置和一组可控串联补偿装置组成的套串联补偿装置，评价指标为串联补偿装置的等效可用系数，按式（8）计算。Xi00H*N*HMHtNtHMW*N*llH*NtN*H式中SEAF一等效可用系数，%;AT,一一第i组串联补偿装置的可用时间，h;PT一一第i组串联补偿装置的评价期间时间，ho6统计评价报表6.1 串联补偿装置注册串联补偿装置、电容器组、间隙、金属氧化物限压器、旁路开关、电流互感器、电压互感器和隔离开关注册表分别见表1表7。表1串联补偿装置注册表序号项目单位填报内容备注1单位代码及名称2变电(串补)站代码及名称3安装位置代码及名称
