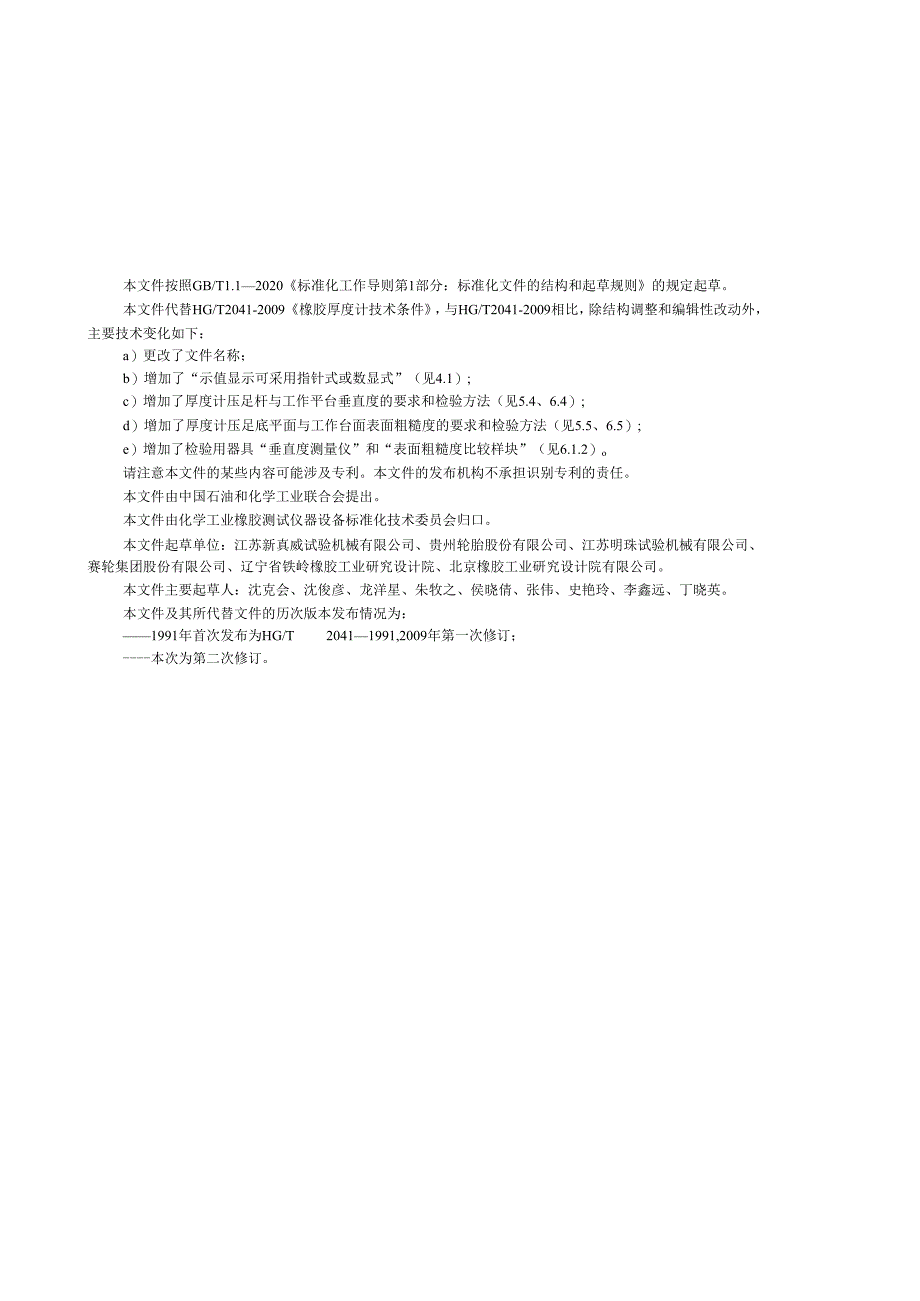

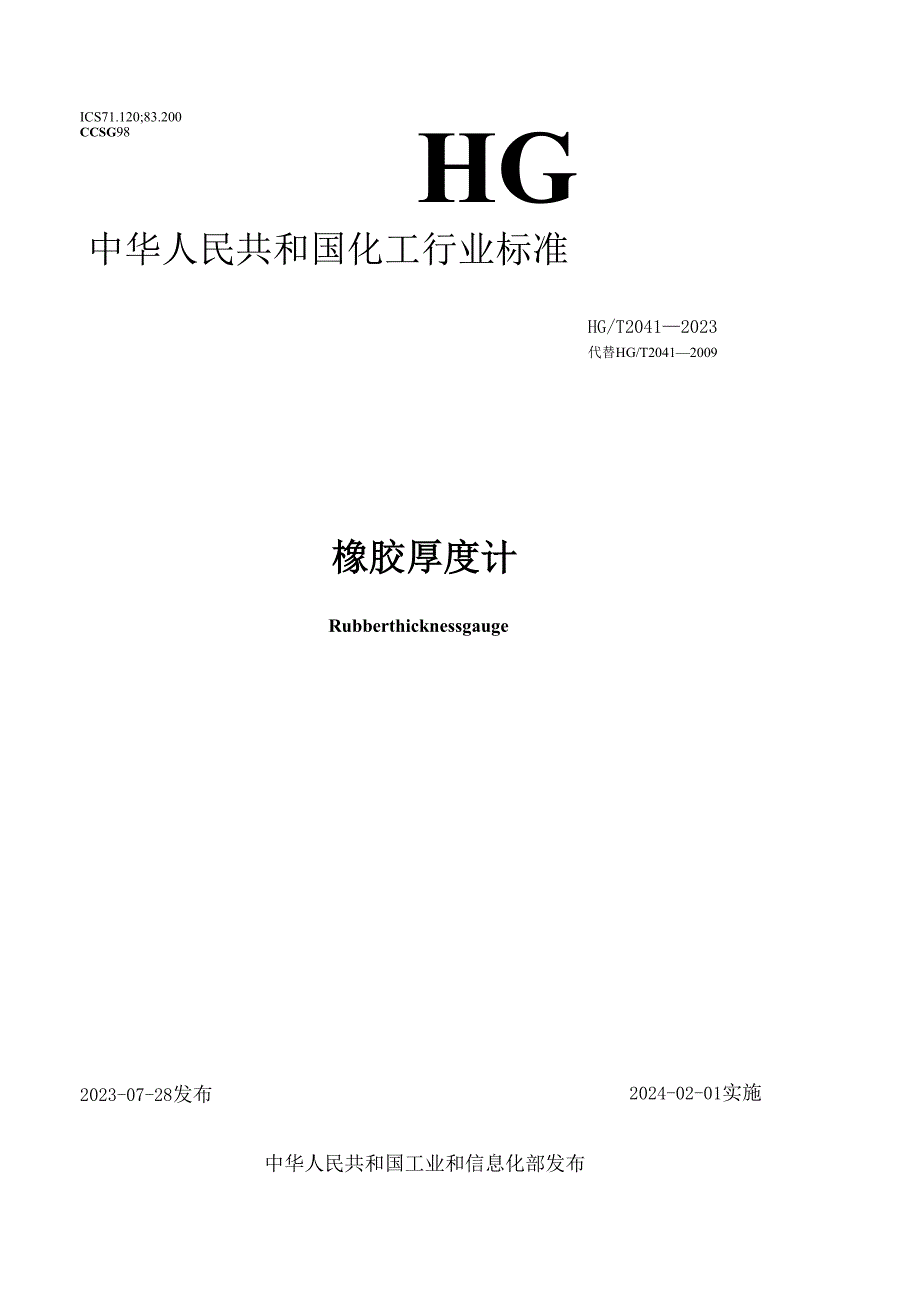

1、ICS71.120;83.200CCSG98HG中华人民共和国化工行业标准HG/T20412023代替HG/T20412009橡胶厚度计Rubberthicknessgauge2023-07-28发布2024-02-01实施中华人民共和国工业和信息化部发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替HG/T2041-2009橡胶厚度计技术条件，与HG/T2041-2009相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了文件名称；b）增加了“示值显示可采用指针式或数显式”（见4.1）;c）增加了厚度计压足杆与工作平台垂直度的
2、要求和检验方法（见5.4、6.4）;d）增加了厚度计压足底平面与工作台面表面粗糙度的要求和检验方法（见5.5、6.5）;e）增加了检验用器具“垂直度测量仪”和“表面粗糙度比较样块”（见6.1.2）o请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油和化学工业联合会提出。本文件由化学工业橡胶测试仪器设备标准化技术委员会归口。本文件起草单位：江苏新真威试验机械有限公司、贵州轮胎股份有限公司、江苏明珠试验机械有限公司、赛轮集团股份有限公司、辽宁省铁岭橡胶工业研究设计院、北京橡胶工业研究设计院有限公司。本文件主要起草人：沈克会、沈俊彦、龙洋星、朱牧之、侯晓倩、张

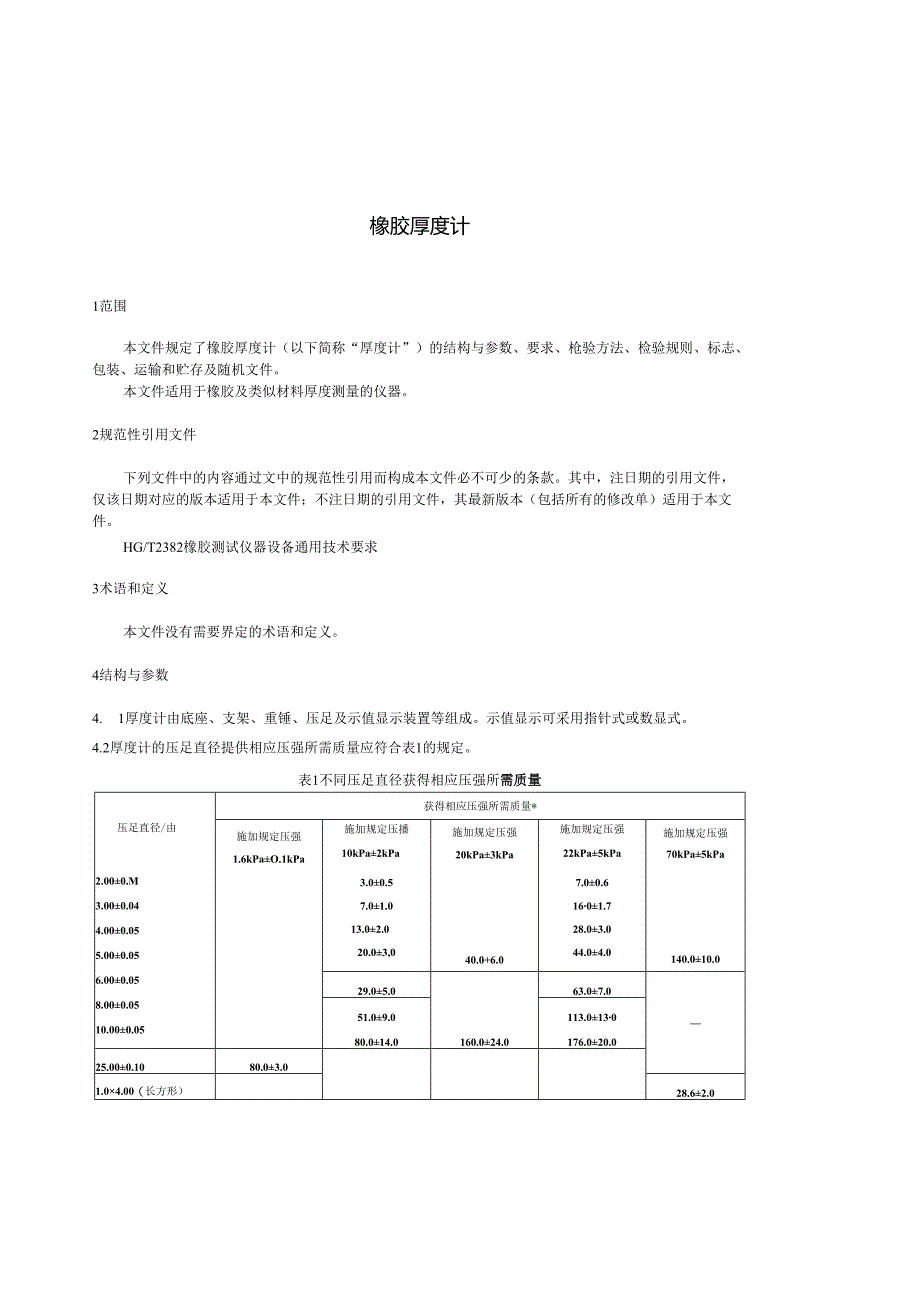

3、伟、史艳玲、李鑫远、丁晓英。本文件及其所代替文件的历次版本发布情况为：1991年首次发布为HG/T20411991,2009年第一次修订；本次为第二次修订。橡胶厚度计1范围本文件规定了橡胶厚度计（以下简称“厚度计”）的结构与参数、要求、枪验方法、检验规则、标志、包装、运输和贮存及随机文件。本文件适用于橡胶及类似材料厚度测量的仪器。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HG/T2382橡胶测试仪器设备通用技术要求3术语和定义本文件没有需
4、要界定的术语和定义。4结构与参数4. 1厚度计由底座、支架、重锤、压足及示值显示装置等组成。示值显示可采用指针式或数显式。4.2厚度计的压足直径提供相应压强所需质量应符合表1的规定。表1不同压足直径获得相应压强所需质量压足直径/由2.000.M3.000.044.000.055.000.056.000.058.000.0510.000.05获得相应压强所需质量*施加规定压强1.6kPaO.1kPa施加规定压播10kPa2kPa3.00.57.01.013.02.020.03,0施加规定压强20kPa3kPa40.0+6.0施加规定压强22kPa5kPa7.00.61601.728.03.044
5、.04.0施加规定压强70kPa5kPa140.010.029.05.0160.024.063.07.051.09.080.014.0113.0130176.020.025.000.1080.03.01.04.00（长方形）28.62.0按不同的试验方法要求，厚度计压足直径和质量可做相应变化，作为专用厚度计或多用厚度计。5要求5. 1厚度计的正常工作条件应符合HG/T2382的有关规定。5. 2压足底平面与工作台面平行度不应大于0.021111o5.3厚度计的测量值不小于Imm时，测量误差为0.Olmm;厚度计的测量值小于ImIn时，测量误差为测量值的士1*。5. 4压足杆与工作平台垂直度不应
6、大于0.1mm。5.5 压足底平面与工作台面表面粗糙度不应大于1.6umo5.6 厚度计压足对试样的压强应符合表1的要求。5.7 基本要求、外观与电气性能要求应符合HG/T2382的规定。5.8 运输颠簸性能应符合HG/T2382的规定。6检验方法6.1 检验条件及检验用器具6.1.1 检验条件厚度计检验应在5.1规定的条件下进行。6.1.2 检验用器具检验用工具及仪器包括：a）量块：三等；b）专用测力装置：系统精度高于1%;c）垂直度测量仪；d）表面粗糙度比较样块。6.2 压足底平面与工作台面平行度检晚将量块放入压足与平台之间，在压足半径的1/2处正面和对面各测一次，沿同一方向转90,再用以
7、上方法各测一次，共4次，取其最大差值为平行度值，应符合5.2的要求。6.3 测误差检验测量误差检验用量块进行，备有标准量块1.0mm、3.0mm、8.0mm,10.0mm、20.0mm,30.0mm、40.0mm、50.Onun,将其分别置于压足与工作平台两平面之间，每个挡位测量3次，取测量值和标准量块厚度值之差，其中最大值为整机测量误差，应符合5.3的要求。6.4 压足杆与工作台面垂直度检验采用垂直度测量仪测量压足杆与工作台面垂直度，在不同角度的3个位置测量，取其最大值，应符合5.4的要求。6.5 压足底平面与工作台面表面粗糙度检验采用表面粗糙度比较样块测量压足底平面与工作台面表面粗糙度，应
8、符合5.5的要求。6.6 作用力检验将重锤、压足、示值显示装置等组装在专用测力装置上，使它受力，测量其力值，应符合5.6的要求。6.7 基本要求、外观与电气性能检验厚度计的基本要求、外观与电气性能试验按HG/T2382的要求进行。6.8 运输颠簸性能检验厚度计的运输颠簸性能检验按HG/T2382的有关规定进行。7检验规则7.1每台厚度计须经质量部门检验合格，附合格证，才能出厂。7.2 检验分出厂检验和型式检验两种：a）出厂检验：在5.1条件下，按6.26.7的规定进行，结果应符合5.25.7的要求：b）型式检验：在5.1条件下，按6.26.8的规定进行，结果应符合5.25.8的要求。7.3 型式检验的-般要求按HG/T2382的有关规定执行。8标志、包装、运输、贮存及随机文件厚度计的标志、包装、运输、贮存及随机文件应符合HG/T2382的有关规定。
