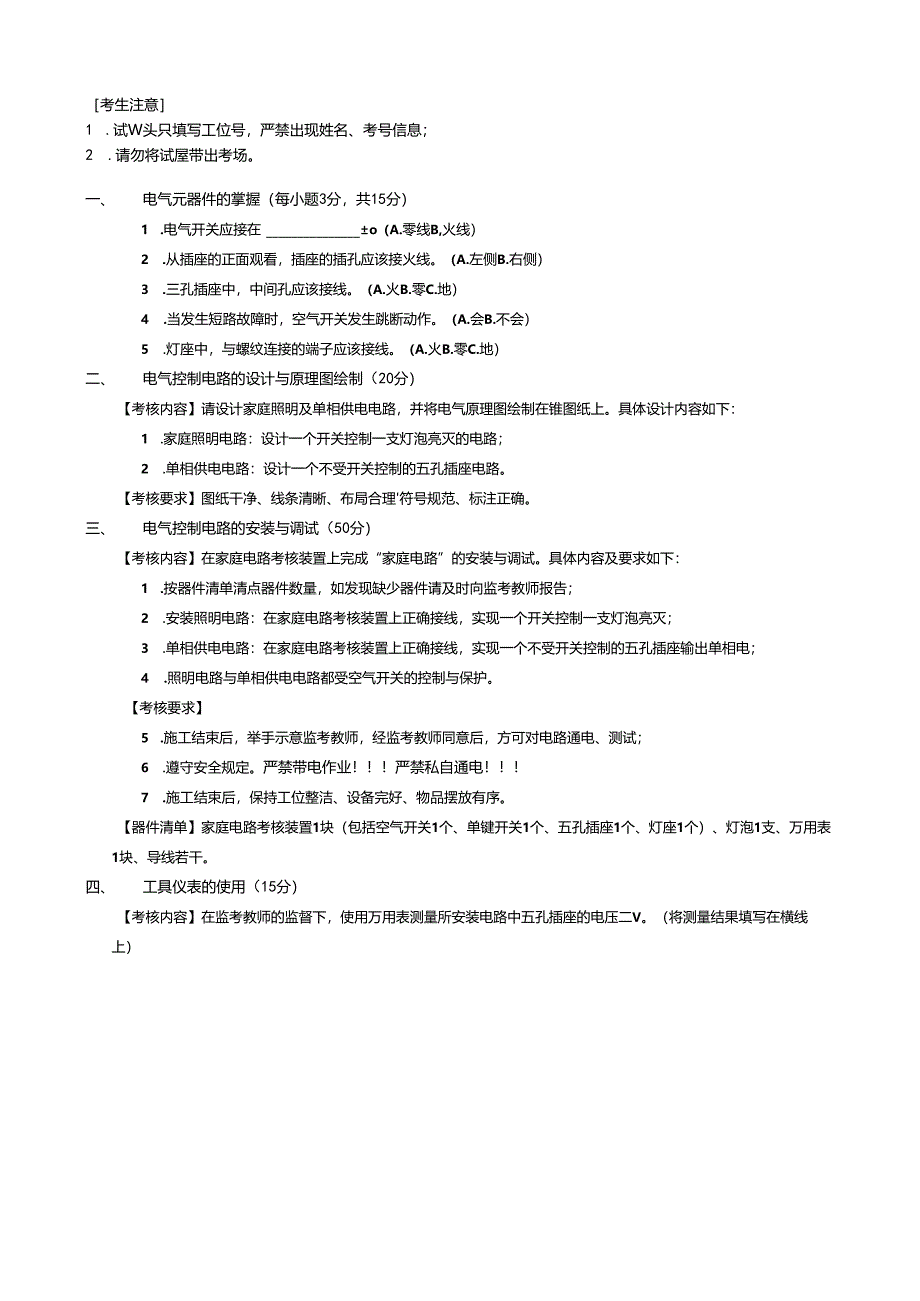

1、考生注意1 .试W头只填写工位号，严禁出现姓名、考号信息；2 .请勿将试屋带出考场。一、 电气元器件的掌握（每小题3分，共15分）1 .电气开关应接在o（A.零线B,火线）2 .从插座的正面观看，插座的插孔应该接火线。（A.左侧B.右侧）3 .三孔插座中，中间孔应该接线。（A.火B.零C.地）4 .当发生短路故障时，空气开关发生跳断动作。（A.会B.不会）5 .灯座中，与螺纹连接的端子应该接线。（A.火B.零C.地）二、 电气控制电路的设计与原理图绘制（20分）【考核内容】请设计家庭照明及单相供电电路，并将电气原理图绘制在锥图纸上。具体设计内容如下：1 .家庭照明电路：设计一个开关控制一支灯泡
2、亮灭的电路；2 .单相供电电路：设计一个不受开关控制的五孔插座电路。【考核要求】图纸干净、线条清晰、布局合理符号规范、标注正确。三、 电气控制电路的安装与调试（50分）【考核内容】在家庭电路考核装置上完成“家庭电路”的安装与调试。具体内容及要求如下：1 .按器件清单清点器件数量，如发现缺少器件请及时向监考教师报告；2 .安装照明电路：在家庭电路考核装置上正确接线，实现一个开关控制一支灯泡亮灭；3 .单相供电电路：在家庭电路考核装置上正确接线，实现一个不受开关控制的五孔插座输出单相电；4 .照明电路与单相供电电路都受空气开关的控制与保护。【考核要求】5 .施工结束后，举手示意监考教师，经监考教师同意后，方可对电路通电、测试；6 .遵守安全规定。严禁带电作业！严禁私自通电！7 .施工结束后，保持工位整洁、设备完好、物品摆放有序。【器件清单】家庭电路考核装置1块（包括空气开关1个、单键开关1个、五孔插座1个、灯座1个）、灯泡1支、万用表1块、导线若干。四、 工具仪表的使用（15分）【考核内容】在监考教师的监督下，使用万用表测量所安装电路中五孔插座的电压二V。（将测量结果填写在横线上）【绘图纸】
