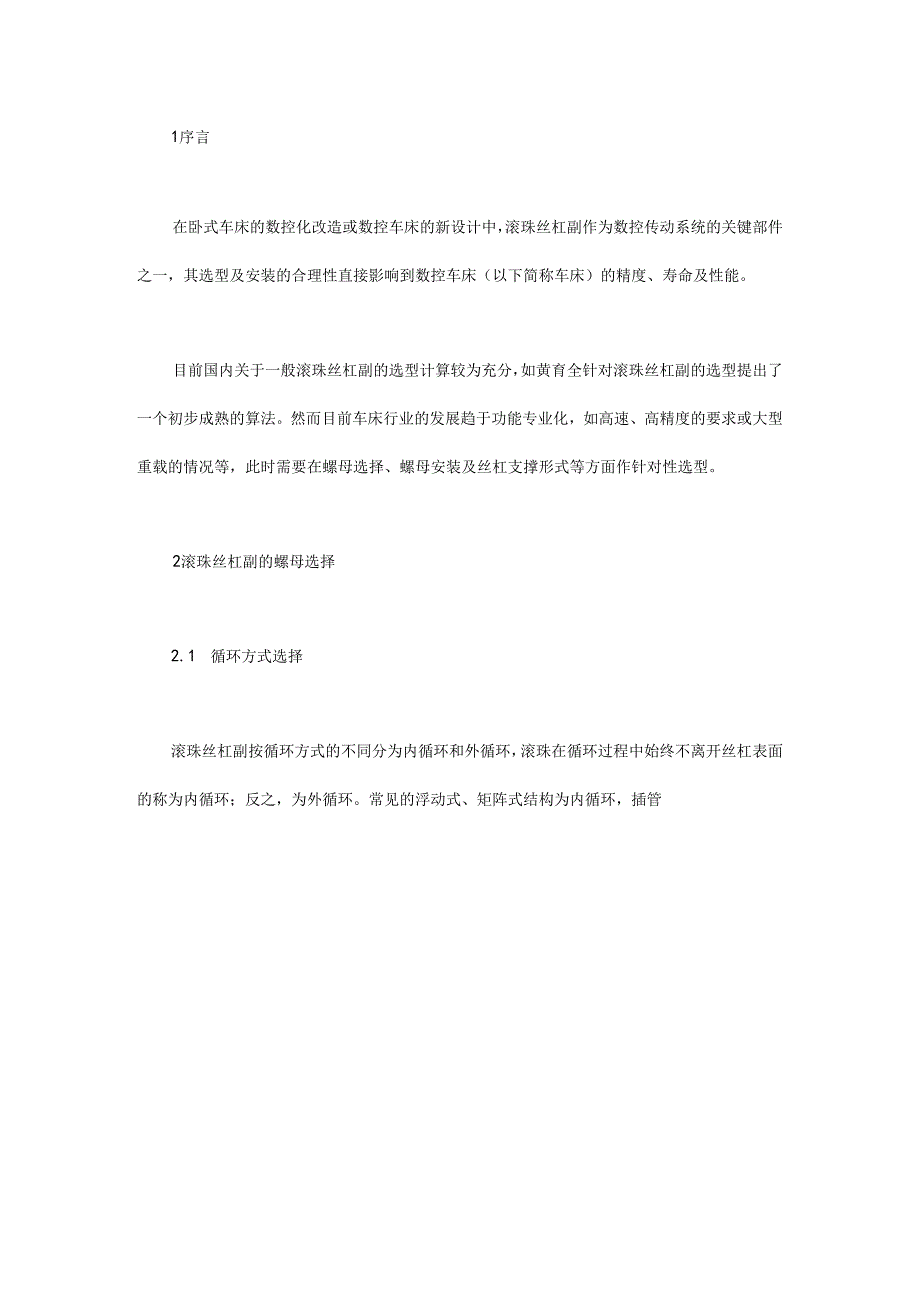

1、1序言在卧式车床的数控化改造或数控车床的新设计中,滚珠丝杠副作为数控传动系统的关键部件之一,其选型及安装的合理性直接影响到数控车床(以下简称车床)的精度、寿命及性能。目前国内关于一般滚珠丝杠副的选型计算较为充分,如黄育全针对滚珠丝杠副的选型提出了一个初步成熟的算法。然而目前车床行业的发展趋于功能专业化,如高速、高精度的要求或大型重载的情况等,此时需要在螺母选择、螺母安装及丝杠支撑形式等方面作针对性选型。2滚珠丝杠副的螺母选择2.1 循环方式选择滚珠丝杠副按循环方式的不同分为内循环和外循环,滚珠在循环过程中始终不离开丝杠表面的称为内循环;反之,为外循环。常见的浮动式、矩阵式结构为内循环,插管式及

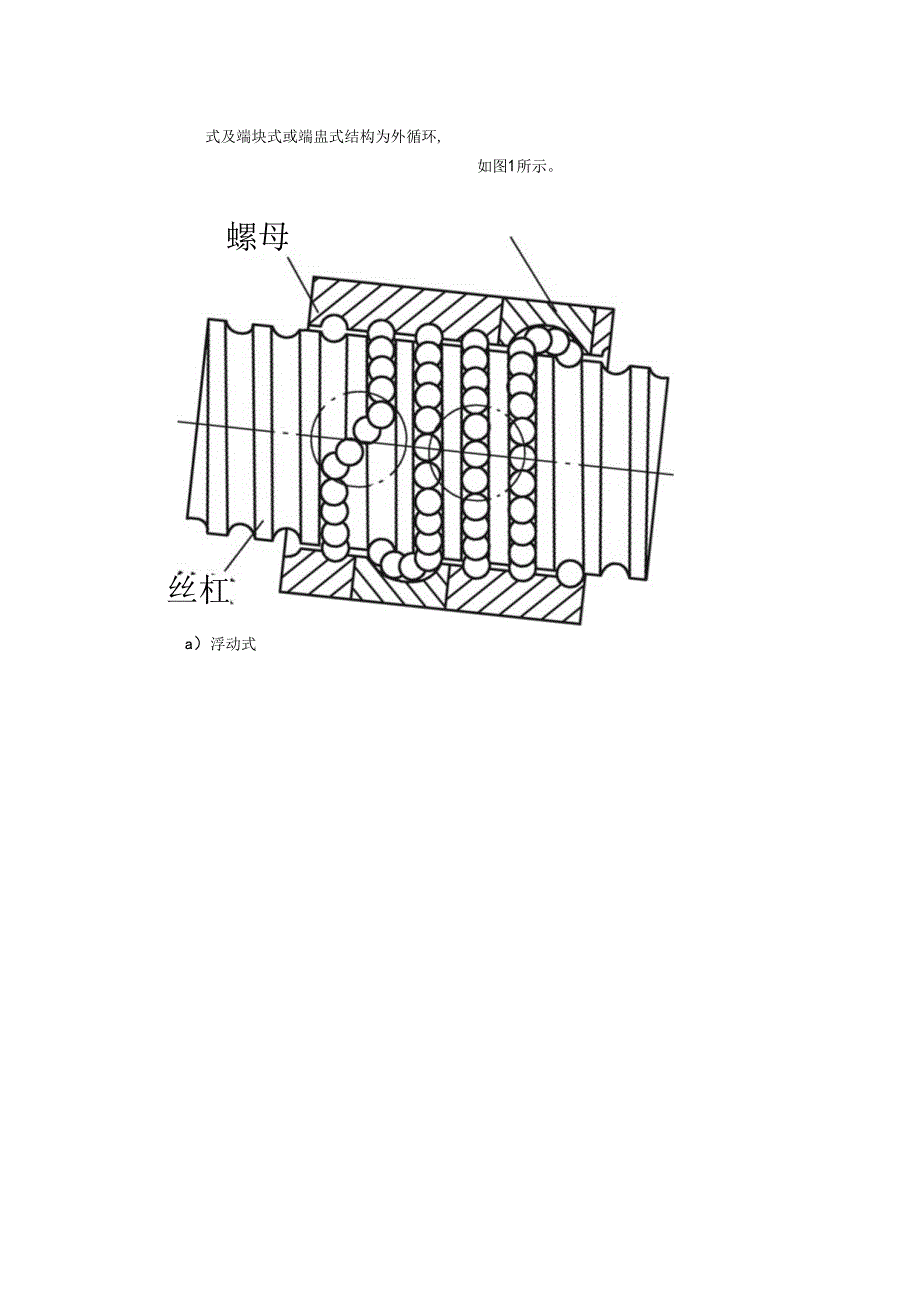

2、端块式或端盅式结构为外循环,如图1所示。螺母丝杠a)浮动式浮动式返向器矩阵式返向器螺母/(HHMxd式阵矩b)C)插管式端块式或端盖式返向器d)端块式或端盖式图1常见滚珠螺母结构形式在相同导程与承载滚珠圈数的情况下,内循环存在无滚珠的滚道区域,故在轴向尺寸上较长;而外循环在轴向尺寸上结构相对紧凑,但滚珠的循环路线需要额外占用螺母的径向区域,即在相同情况下螺母的直径会增大,需要根据车床的具体安装部件的配合尺寸取舍。值得注意的是,同等条件下,外循环方式的Dn值比内循环方式更大,相同负载工况下能获得更高的寿命。2.2 预紧方式与预紧力选择为了保证丝杠副在车床上的重复定位精度,需保证滚珠螺母与丝杠之间

3、无间隙,能够根据旋转角度和导程间接测量轴向行程。此时在滚珠螺母与丝杠之间需维持预紧转矩。螺母按预紧方式分为双螺母垫片预紧、单螺母增大滚珠直径预紧和单螺母变位导程预紧等。车床大多数情况受力为单向,即可不考虑对反向间隙的控制,出于对成本及车床安装空间的考虑,推荐使用单螺母,预紧方式可以为增大滚珠直径预紧。存在反向切削力,但相比正向时要小的多,高精度的应用场景下,可以使用非对称的双螺母预紧方式。预紧方式仍为垫片式,但法兰螺母与直筒螺母的圈数可以不同;能在不影响正向进给预紧转矩需求的同时降低螺母副长度,如图2所示。法兰螺母5圈直筒螺母3圈图2非对称双螺母预紧方式单螺母在相同条件下能节省安装空间,但双螺

4、母有着方便调整预紧力的优势。即在有一定使用年限后,能通过更换预紧垫片重新调整预紧力的方式延长滚珠丝杠副的使用寿命。预紧力根据车床进给系统的最大额定动载荷的一定比例选取。以我公司的企业标准为例,按预紧转矩取额定动载荷(Ca)的3%、5%、7%,定为轻度、中度、重度预紧。轻度预紧多用于半精车、粗车等精度要求不高的车床上,大型车床为了避免预紧转矩的衰减可选用重度预紧。但是,预紧力过大会带来摩擦力矩增大,从而增大温升,反而不利于精度保持,一般情况下选用中度预紧。3螺母安装方式3.1 螺母法兰方向单螺母滚珠丝杠副在采用一端固定,一端支撑的支撑方式时,螺母有两种具体安装方式;一种安装方式是螺母和工作台的联

5、接法兰靠近支撑端,远离固定端;另一种方式是螺母和工作台的联接法兰靠近固定端,远离支撑端。以向左运动为例,两种方式的受力如图3所示。工作负载a)法兰靠近支撑端,远离固定端工作负载端核反力支撑端b)法兰靠近固定端,远离支撑端图3法兰方向示意研究表明,螺母与工作台的联接法兰远离固定端的方式相比靠近固定端的方式,钢球法向载荷与实际接触角的波动减小,有助于减少疲劳磨损,提高车床的精度保持性与寿命。但对滚珠丝杠轴向刚度的影响不显著。对于双螺母滚珠丝杠,由于预紧力的作用,工作螺母承担大部分的轴向载荷,预紧螺母的受力不随安装方式变化,其安装方式的选择与单螺母类似。3.2 双法兰螺母安装(1)双法兰螺母“背靠背

6、”形式(见图4)常规双螺母垫片预紧方式的受力如图5所示:图中PA、PB为通过厚垫片使螺母A、B发生轴向位移,使滚珠分别与丝杠滚道的两个侧面接触时,一个滚珠给予丝杠的作用力向左,一个向右。图5双螺母垫片预紧方式受力1、3螺母2一丝杠4一垫片摩擦力矩与滚珠丝杠副的预紧力FP为正相关关系;预紧力FP受两螺母之间的间隙控制,两螺母之间的连接刚度会严重影响预紧力,会导致摩擦力矩波动,最终影响返程精度。如图4a所示的双法兰螺母安装形式,可以显著提高两螺母之间的连接刚度,进而提高了车床的返程精度。如果车床设计上对圆弧插补有高精度要求,就可使用该安装方式。(2)双法兰螺母“面对面”形式在大负载长丝杠的情况下,

7、此时分散到螺母的受载滚珠上的载荷仍会很大,当螺母运行到远离固定端时,丝杠的弯曲将会很大,会出现精度漂移,此时宜采用“面对面”双法兰螺母安装的形式。与单法兰安装丝杠形式受力(见图6)不同,双法兰螺母“面对面”安装形式中,丝杠的受力点由一个点变为一段区域,可以显著提高丝杠的抗弯能力,如图7所示。但此时丝杠的预紧需通过调整螺母与螺母座之间的间隙实现,即需要主机厂商配磨垫片完成。此安装方式多见于大型数控车床、龙门立铳车床。丝杠受力集中点图6单法兰安装丝杠形式受力1一托板2一丝杠3一螺母座4一法兰螺图7双法兰螺母“面对面”安装形式受力I-托板2一1&片3、6法兰螺母4一丝杠5螺母座4丝杠支撑及轴承选用4

8、.1 丝杠支撑方式滚珠丝杠安装形式的优劣很大程度上决定车床的运动精度与加工精度。常见安装方式有4种(见图8):一端固定,一端自由。两端支撑。一端固定,一端支撑。两端固定。各安装方式所适用的加工情况如下:方式适用于低速回转、丝杠较短的情况;方式适用于中速回转、精度不高的情况;方式适用于中速同转、高精度的情况;方式适用于高速回转、高精度的情况。基于高速高精的车床发展方向,现采用一端固定支撑或者两端固定的方式居多,研究表明,两端固定的丝杠轴向刚度随着长度按抛物线规律变化,最大变形值在丝杠的中点,一端固定一端支撑的形式则变形量随着远离固定端的距离线性增大;同情况下,两端固定的轴向最大变形量要小,轴向刚

9、度大,但存在安装零部件增多、安装调试复杂等问题。a)固定-自由1.c2b)支撑-支撑1.Cl1.c2图8支撑方式采用两端固定的方式下,为了提高刚度,减少因丝杠热膨胀带来的影响,需对丝杠采取预紧拉伸。一般建议每100Omm行程补偿值C取-(0.020.03)mmo但考虑到轴承的受力,丝杠直径超过50mm则不宜预拉伸。车床上滚珠丝杠副的安装轴承推荐使用滚珠丝杠副专用轴承,即60。接触角的角接触球轴承。其中,“固定-自由”与“固定-支撑”方式的固定端根据轴向力大小可选择三联或多联轴承组合;以受到向左的轴向力为例,三联轴承组合常见方式如图9所示。图9常见固定端轴承安装形式(三联)面对面组配受力作用线向

10、内收敛,轴承间的有效支点距离缩小,承受倾斜力矩的能力较差。背靠背组配受力作用线向外发散,轴承间的有效支点距离增大,有较大的承受倾斜力矩的能力。“固定-自由”与“固定-支撑”支撑方式下依靠固定端的精确安装保证精度,故建议采用面对面型,但在精度要求不高,或者其余零件易干涉的情况下亦可采用背靠背型降低安装难度。多联轴承的联配方式以车床主要切削力方向决定是否对称配置。以“固定-自由”与“固定-支撑”方式下的固定端采用四联轴承为例,车床正向切削力为主时,四联轴承采用三正一反形式的非对称安装,保证轴承的单向最大承载能力;车床正反切削力差距不大时,采用二正二反对称配置,具体如图10所示。面对面与背靠背安装方

11、式的选择参考上述的三联轴承安装。c)对称面对面(QFC)d)对称背靠背(QBC)图10常见固定端轴承安装形式(四联)“固定-固定”方式下同样需根据车床切削力的方向确定两侧轴承组配方式,如图11所示。如图Ila所示丝杠两侧的轴承均为两个朝右一个朝左布置,相比图Ub的对称布置,可以承受更多的朝左边轴向载荷。图IIb的对称布置对车床刀具正向移动和反向移动可以提供一致的承载能力。a)非对称布置b)对称布置图11固定-固定方式两侧轴承布置5选型思路针对车床的应用行业与被加工件的状态可以优化滚珠丝杠副的选型。5.1 数量原则被加工对象量少但对精度要求相对很高的情况下此时更推荐使用双螺母预紧方式,可在长生命

12、周期内保持滚珠丝杠副的预紧力,维持较长的精度保持期。被加工对象量大为批量生产,且对单位时间内产量提高有强烈诉求的情况下,推荐在满足精度的情况下增大导程,同时可以考虑端块式循环方式,能最大程度提升返程速度。5.2 材料原则被加工件为有色金属如铜铝时,对应的载荷相对较小,但对精度要求较高,故在选型丝杠副时从低载荷高精度情况考虑。被加工件为钢铁等较硬材质时,需判断车床所在的工艺流程位置,一般情况下,粗车、半精车可以选低精度高载荷的丝杠副,此时切削量大,但对精度要求不高。精车情况则是低载荷高精度。出于可以安排更多的刀位考虑,很多先进的数控车床采用斜床身布局。斜床身数控车床的布局直接可以影响X方向滚珠丝

13、杠的间隙,重力直接作用于丝杠的轴向,使传动时的反向间隙几乎为零。此时X轴向滚珠丝杠副可以选择安装尺寸更小的单螺母。5.4 选型流程图滚珠丝杠副的选型过程可以简化为图12所示流程图,可以初步判定车床用滚珠丝杠副的直径范围、预紧方式及循环方式,对应到具体的丝杠副大类型号。然后可以参考各丝杠副供应商的样品目录进行精确选型,完成后续的校核计算。具体计算过程此处不大型、J1.T进步确定精度拖抽、%径范IM以及顶紧方幻一I演珠至杠副人类选择基本完成I选型计算环96结束语本文从滚珠丝杠副的安装角度,为车床丝杠副的选型思路提供了新的方向。从滚珠螺母的选择、滚珠螺母的安装形式和丝杠在车床上的安装形式等方面分析了常见选择的使用场景。提出了从车床使用场景出发,如加工零部件数量规模、被加工件的材质等角度的车床用丝杠选型思路,这属于丝杠副选型计算的前处理过程,为车床从业者的滚珠丝杠副选型提供了参考。
