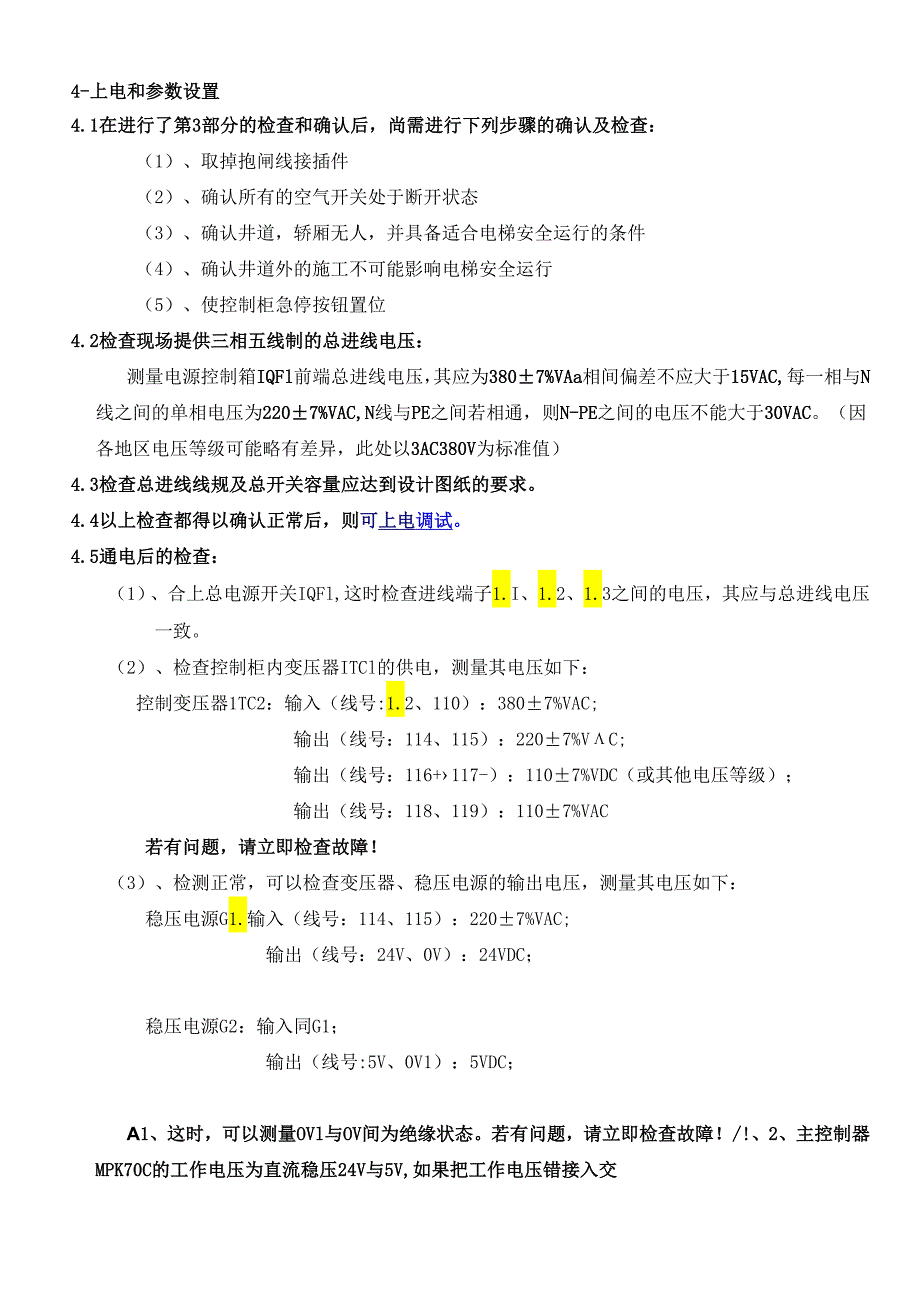

1、4-上电和参数设置4.1在进行了第3部分的检查和确认后，尚需进行下列步骤的确认及检查：（1）、取掉抱闸线接插件（2）、确认所有的空气开关处于断开状态（3）、确认井道，轿厢无人，并具备适合电梯安全运行的条件（4）、确认井道外的施工不可能影响电梯安全运行（5）、使控制柜急停按钮置位4.2检查现场提供三相五线制的总进线电压：测量电源控制箱IQFl前端总进线电压，其应为3807%VAa相间偏差不应大于15VAC,每一相与N线之间的单相电压为2207%VAC,N线与PE之间若相通，则N-PE之间的电压不能大于30VAC。（因各地区电压等级可能略有差异，此处以3AC380V为标准值）4.3检查总进线线规及
2、总开关容量应达到设计图纸的要求。4.4以上检查都得以确认正常后，则可上电调试。4.5通电后的检查：（1）、合上总电源开关IQFl,这时检查进线端子1.I、1.2、1.3之间的电压，其应与总进线电压一致。（2）、检查控制柜内变压器ITCl的供电，测量其电压如下：控制变压器1TC2：输入（线号:1.2、110）：3807%VAC;输出（线号：114、115）：2207%VC;输出（线号：116+117-）：1107%VDC（或其他电压等级）；输出（线号：118、119）：1107%VAC若有问题，请立即检查故障！（3）、检测正常，可以检查变压器、稳压电源的输出电压，测量其电压如下：稳压电源G1.输

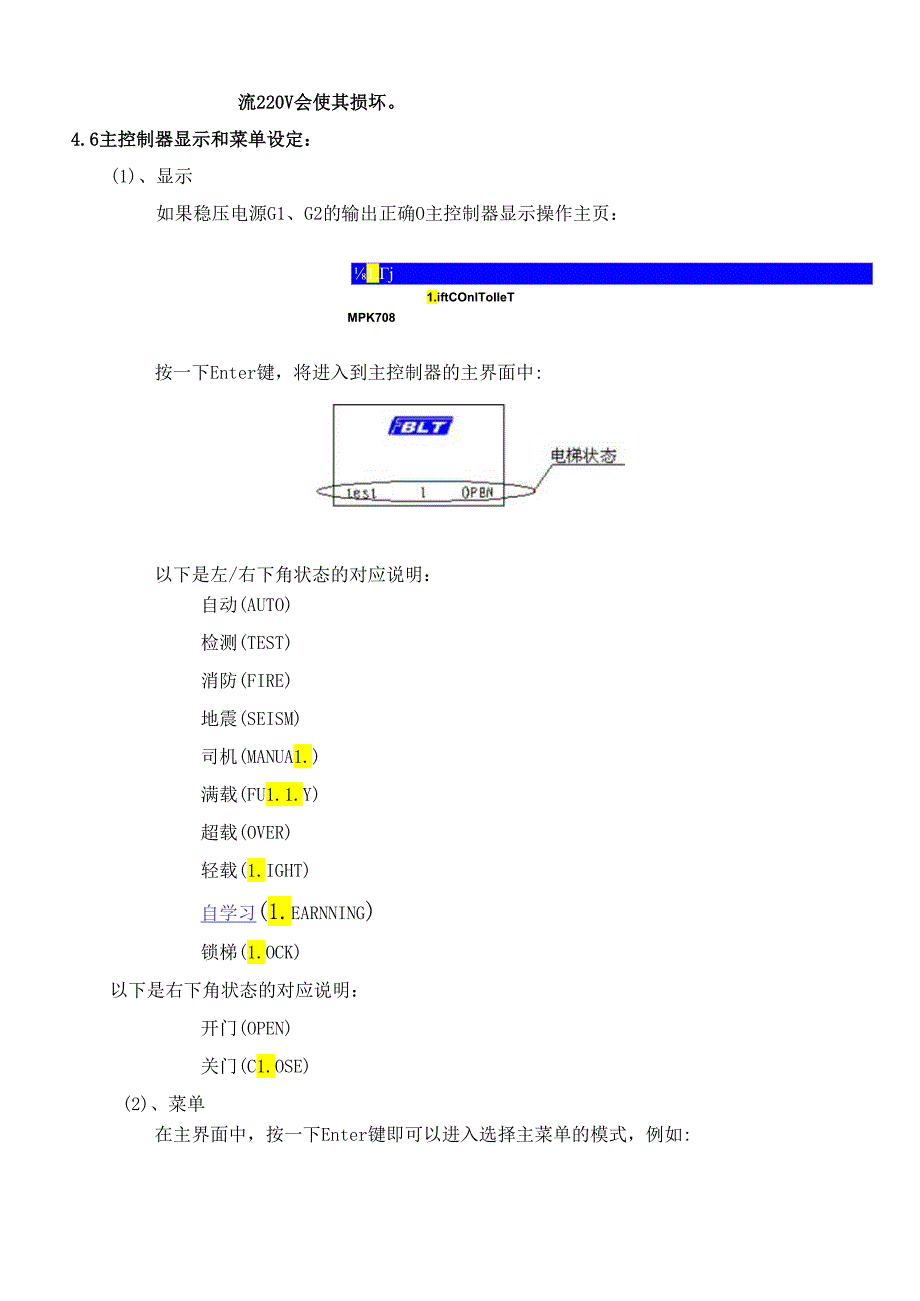

3、入（线号：114、115）：2207%VAC;输出（线号：24V、0V）：24VDC；稳压电源G2：输入同G1；输出（线号:5V、0V1）：5VDC；A1、这时，可以测量OVl与OV间为绝缘状态。若有问题，请立即检查故障！/!、2、主控制器MPK70C的工作电压为直流稳压24V与5V,如果把工作电压错接入交流220V会使其损坏。4.6主控制器显示和菜单设定：(1)、显示如果稳压电源G1、G2的输出正确O主控制器显示操作主页：1.j1.iftCOnlToIIeTMPK708按一下Enter键，将进入到主控制器的主界面中:以下是左/右下角状态的对应说明：自动(AUTO)检测(TEST)消防(FIR

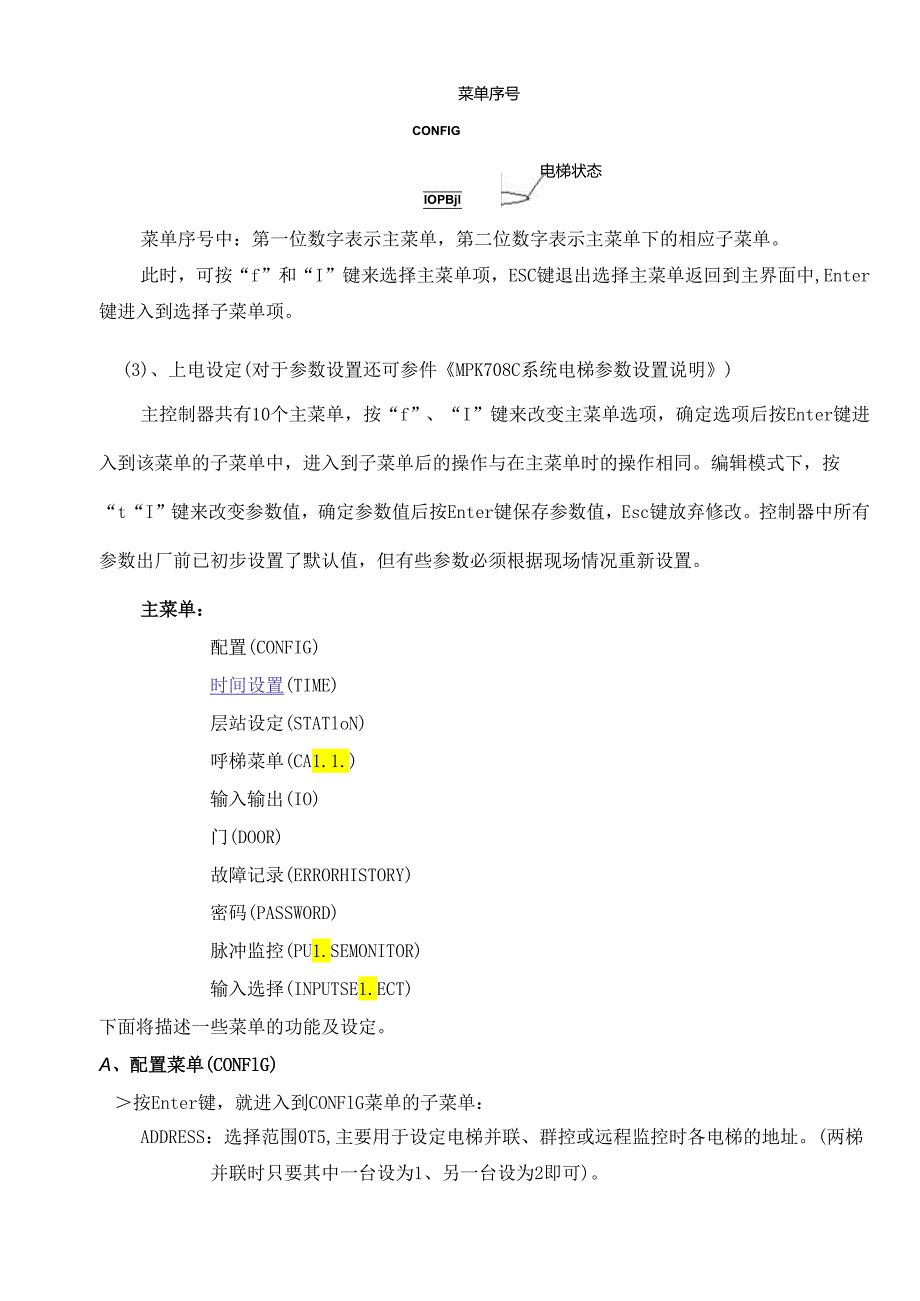

4、E)地震(SEISM)司机(MANUA1.)满载(FU1.1.Y)超载(OVER)轻载(1.IGHT)自学习(1.earnning)锁梯(1.OCK)以下是右下角状态的对应说明：开门(OPEN)关门(C1.OSE)(2)、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如:菜单序号CONFIGIOPBjl电梯状态菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。此时，可按“f”和“I”键来选择主菜单项，ESC键退出选择主菜单返回到主界面中,Enter键进入到选择子菜单项。(3)、上电设定(对于参数设置还可参件MPK708C系统电梯参数设置说明)主控制器共有1
5、0个主菜单，按“f”、“I”键来改变主菜单选项，确定选项后按Enter键进入到该菜单的子菜单中，进入到子菜单后的操作与在主菜单时的操作相同。编辑模式下，按“t“I”键来改变参数值，确定参数值后按Enter键保存参数值，Esc键放弃修改。控制器中所有参数出厂前已初步设置了默认值，但有些参数必须根据现场情况重新设置。主菜单：配置(CONFIG)时间设置(TIME)层站设定(STATloN)呼梯菜单(CA1.1.)输入输出(IO)门(DOOR)故障记录(ERRORHISTORY)密码(PASSWORD)脉冲监控(PU1.SEMONITOR)输入选择(INPUTSE1.ECT)下面将描述一些菜单的功能
6、及设定。A、配置菜单(CONFlG)按Enter键，就进入到CONFlG菜单的子菜单：ADDRESS：选择范围0T5,主要用于设定电梯并联、群控或远程监控时各电梯的地址。(两梯并联时只要其中一台设为1、另一台设为2即可)。CONNECT：OFF-1.INE为电梯正常工作模式；ON-1.INE为自动呼梯工作模式。SPEED：选择主控制器的速度输出，选择V1.6ms,微机输出两个速度信号VkV2；若V2.0ms,微机输出三个速度信号VI、V2、V3o（现场需要输出的速度数与实际额定速度无关）F1.（X）RDlSP1.AY:设定各楼层的显示方式，按ENTER键进入以下界面：修改显示方式时，只需按EN
7、TER键，出现修改光标符号，再通过“f”键来修改其值，修改完毕后按Enter键保存修改结果，ESC键放弃并退出修改状态。所有可显示字符列表如下：064,AZ,-1-9,1A,2A,IB,2B,IS,2S,Al,A2,A3,Bl,B2,B3,El,E2,F1,G1,G2,UB,DB,PB,1.G,1.I,1.2,Ml,M2,Pl,P2,P3,SI,S2,S3,SS,RC,5A,8A,3A,RG,PH,JP,NJ,GH,MP,GF,11,TZ,NF,SB,3B,P4,P5,B4,B5,UGDATE：可设置当前系统日期。TIME：可设置当前系统时间。1.EARNlNG:设置自学习功能。MANUA1.
8、DOOR：设置司机状态下关门状态。OFF模式：需要长按关门；ON模式：点动关门。MANUA1.DIRECTlON：设置司机状态外呼是否截停电梯。OFF模式：外呼不能截停电梯；ON模式:外呼可截停电梯。Converiveselect：SlEl为SIEl变频器、MlCoCoNTRO1.为MICo变频器DIFERF1.OOR：错层并联,下端错层层站数，两台电梯同时设定。默认值00。可设定值为1或2。此参数需要在检修状态下进行更改。SOFTWAREVERSION:V0.0,显示系统软件版本。PU1.SESPR:00128运行曲线显示分辨率。B、时间设置菜单（TIME）STOP：方向/使能释放时间，默认
9、值3.5sOSTART：未使用，默认值0。BRAKE：未使用。DOOROPEN:设置开门的时间，默认值2.1S。DOORC1.oSE:设置自动关门的时间，默认值5s。OPENPROTECT：设置开门保护的时间，当开门限位因故障不能断开时，可设置此保护时间值,门机停止继续开门，避免了门机因长时间通电而损坏的危险，默认值8s。C1.OSEPROTECT：设置关门保护的时间，当门锁或关门限位因故障不能接通或断开时，可设置此保护时间值使门机停止关门，并重新开门，默认值8s。RINGING：设置司机状态下，有外呼信号时，蜂鸣器响的时间，默认值1s0GONG：到站钟信号持续时间，默认值1sOSPEEDST
10、OP：停车保护，默认值0.9s。F1.OORPROTECT：单楼层保护时间,默认值13s。TIME1：安全触板一直动作，蜂鸣器鸣响时间，默认值10s。TIME2：运行时间限制器，默认值60s(需要根据具体电梯运行设置)。TIME3：1)备用。RUNTIMES：记录电梯运行次数。C、基站的设定(STATION)BASE：设置并联电梯的基站及锁梯层站，此基站的楼层值按绝对楼层设定。FIREHOUSE：设置电梯处于消防状态时，返回那一层站，此数值按绝对楼层设定。HIGHEST：此值由自学习得来，不需要设置。WAIT(1)：设置并联时，平时在那一楼层等候。WAIT(2)：备用REP1.YSTATION
11、：设置响应的楼层数。36REP1.AYSTATON1111111111111111111111111111111111111111111111111111111111111111AUTO1以二进制数字表示，“1”表示响应,：“0”表示不响应。D、呼梯菜单(CA1.1.)本菜单可直接观察或登记各楼层的呼梯信号，也可监控并修改从电梯的外呼登记进来的信号。登记呼梯信号后，当电梯运行到该层站后，该呼梯信号会自动清除。子菜单：上呼（UPCA1.1.）下呼（DOWNCA1.1.）内选（CARCA1.1.）E、输入输出菜单（10菜单）本菜单可以监控主控制器I/O状态,监控轿厢内选板I/O状态。F、开门菜单（
12、DOoR）DOOR1：设置1#门可以开门的楼层，“1”：可以开门，“0”：不可以开门。DOOR2：设置2#门（如果有）可以开门的楼层，“1”：可以开门，“0”：不可以开门。G、故障记录菜单（ERRORHISTORY）故障出现时，液晶屏下面会滚动显示故障代码和故障原因，如下。MPK708主控制器可以记录50个历史故障，通过本菜单可查看到出现故障时电梯的运行次数和故障原因。H、密码菜单（PASSWoRD）MPK708设置有维保、调试、公司三级密码菜单，在相应的密码级别下可以进行相应的调试工作。进入操作状态以后，重新来电或经过15分钟没有任何按键，必须重新输入密码，才可重新操作。1.、脉冲监控菜单（
13、PU1.SEMONITOR）CURRENT：只读参数，显示当前脉冲数。在显示状态下按动“ENTER”键，可以显示运行曲线。RUN_IN：记录1/4的隔磁板长度，（调试方法见后）。DE1.!DISTANCE：Vl速度的减速距离。DE1.2DISTANCE：V2速度的减速距离。DE1.3DISTANCE:V3速度的减速距离。F1.OOR：各层站的脉冲数。按Enter键后进入查看脉冲数的方式:层妙值=96=PU1.SEM叫TORI层站脉冲值F1.OOR：x030002356AUTO1按“f，或I，键可查看各层的脉冲数，此数值调试时只作为只读项。DE1.V2PERMIT(D1.):保持默认值。DE1.
14、V3PERMIT(XD1.)：保持默认值。RUNV2Dis(D1.):运行V2速度的层站高度。RUNV3Dis(XD1.):运行V3速度的层站高度。DOOR1.ENGTH(MM)：M、输入选择菜单(INPUTSE1.ECT)GOINGBACK:自动返回基站设定00：不返基站XX:返基站时间(单位分钟)BRAKE:该值为ON时，10.6为机械抱闸检测点输入，当该值为OFF时无此功能。DISTURBPRO:按钮防捣乱，防止同时按多个内选信号。DISTURBNUM:防捣乱数设定1-8,当同时按下多个内选信号时，系统不登记。FIREMODE:消防模式菜单：按二进制设置，输入相应的十进制数,初始化为0。00：显示“火”字样01：显示“F”字样04：俄罗斯火灾模式，显示“兀”字样SAFEEDGE：未使用CONTRO1.MODE：控制模式菜单：按二进制设置，输入相应的十进制数,初始化03。03:中国模式，备用电源时返基站后电梯不运行19：中国模式，备用电源时返基站后电梯可继续运行01：俄罗斯模式，备用电源时返基站后电梯不运行一17：俄罗斯模式，备用电源时返基站后电梯可继续运行RE-1.EVE1.ING：默认值为OFF；有再平层功能选择ONPRE-OPEN：默认值为OFF；有提前开门功能选择ONP
