1、通关16串并联电路欧姆定律C中考预测考点预测概率预测题型预测串并联电路电路识别选择题欧姆定律的计算解答题电磁继电器的分析解答题应试秘籍（可先根据下列要点回答，若有疑问，可查阅中考科学（物理部分）知识点随身记）1、电路基础是解决电路问题的基础，拿到电路首先要简化电路，最好画出等效电路，结合电路分析串联或并联，串并联电路电压、电流、电阻及比值规律也是答题关键。2、欧姆定律唯一公式l=UR,其他是变形公式，要注意题目问题来回答。此类计算题在中考试卷中占有很大比例。其主要考查方向有：（1）考生对电路串并联的关系的分析能力；（2）考生对电路中各物理量之间关系的分析能力；（3）对欧姆定律的理解能力；（4）

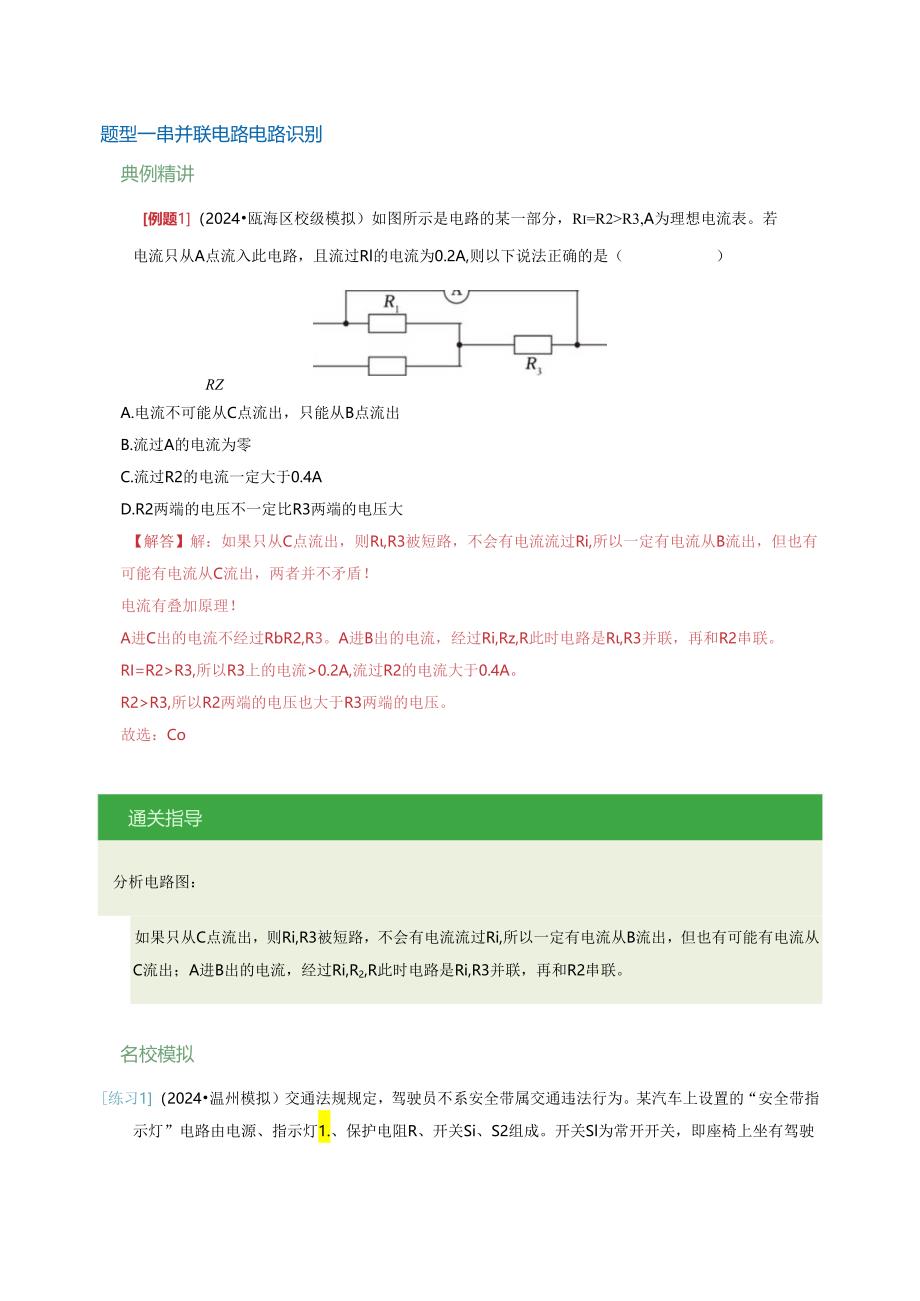

2、综合计算能力。3、欧姆定律结合电磁继电器也是部分市区压轴题常考项目，要清楚电磁继电器的工作原理和电路作图。此类考题常见的自动控制类试题如:水位自动控制电路、温控电路、压控电路、气体敏感电路、电磁继电器自动控制电路等。抢分通关题型一串并联电路电路识别典例精讲例题1（2024瓯海区校级模拟）如图所示是电路的某一部分，Ri=R2R3,A为理想电流表。若电流只从A点流入此电路，且流过Rl的电流为0.2A,则以下说法正确的是（）RZA.电流不可能从C点流出，只能从B点流出B.流过A的电流为零C.流过R2的电流一定大于0.4AD.R2两端的电压不一定比R3两端的电压大【解答】解：如果只从C点流出，则R,R

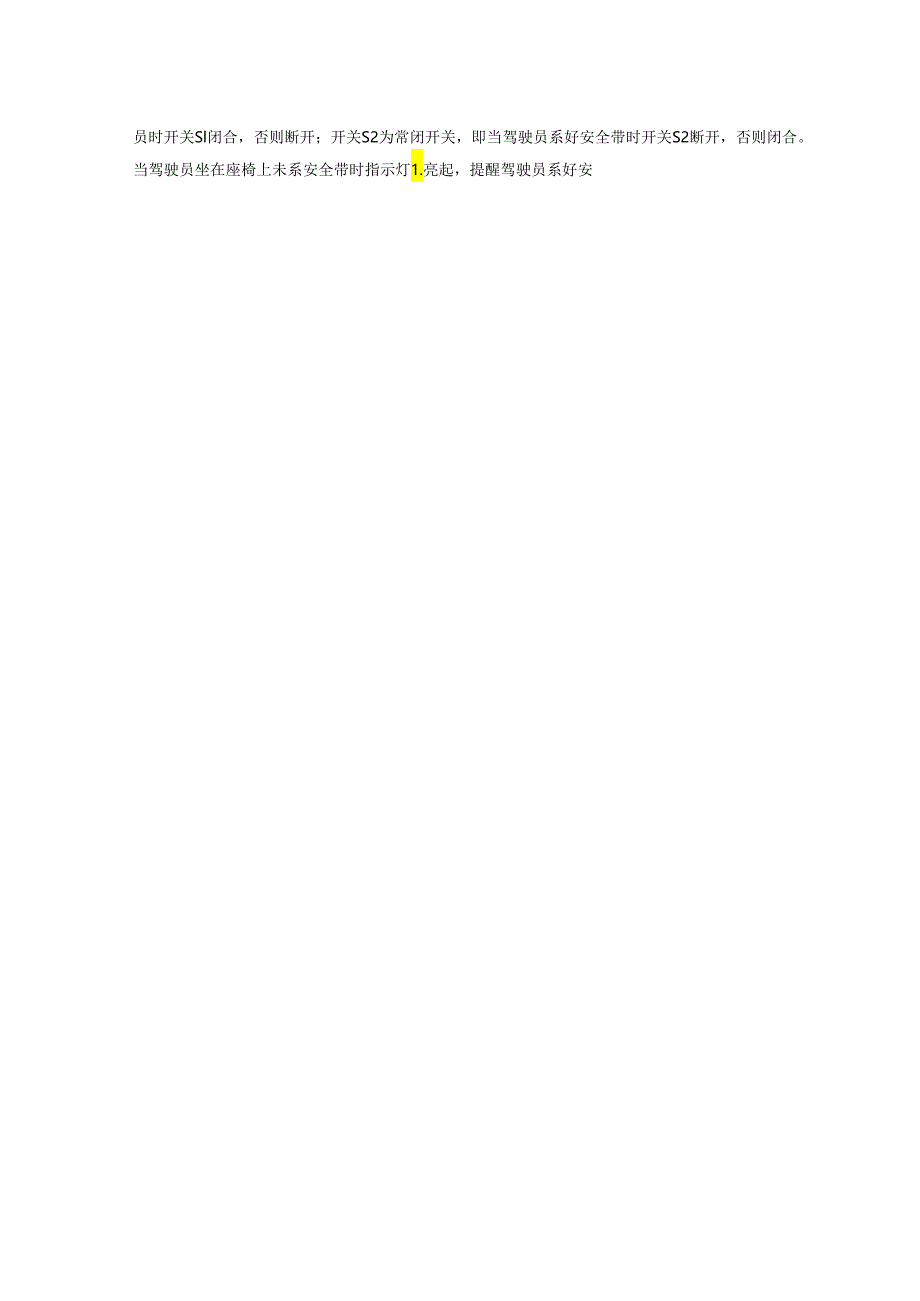

3、3被短路，不会有电流流过Ri,所以一定有电流从B流出，但也有可能有电流从C流出，两者并不矛盾！电流有叠加原理！A进C出的电流不经过RbR2,R3。A进B出的电流，经过Ri,Rz,R此时电路是R,R3并联，再和R2串联。RI=R2R3,所以R3上的电流0.2A,流过R2的电流大于0.4A。R2R3,所以R2两端的电压也大于R3两端的电压。故选：Co通关指导分析电路图：如果只从C点流出，则Ri,R3被短路，不会有电流流过Ri,所以一定有电流从B流出，但也有可能有电流从C流出；A进B出的电流，经过Ri,R2,R此时电路是Ri,R3并联，再和R2串联。名校模拟练习1（2024温州模拟）交通法规规定，驾
4、驶员不系安全带属交通违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯1.、保护电阻R、开关Si、S2组成。开关Sl为常开开关，即座椅上坐有驾驶员时开关Sl闭合，否则断开；开关S2为常闭开关，即当驾驶员系好安全带时开关S2断开，否则闭合。当驾驶员坐在座椅上未系安全带时指示灯1.亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯1.熄灭。下列最符合上述要求的电路图是（【解答】解：由题意可知，当驾驶员坐在座椅上未系安全带时，此时Sl闭合，S2也闭合，指示灯1.亮起；当驾驶员坐在座椅上系好安全带时，此时Sl闭合，S2断开，指示灯1.熄灭；若驾驶员不在座椅上（Sl断开），也没有系好安全带（S
5、2闭合），指示灯不能发光；由此可知，两个开关都闭合时指示灯才能发光，断开其中任何一个开关，指示灯都不能发光，所以两个开关应与指示灯1.串联；为了保护电路，需在电路中串联一个保护电阻R,故只有A图最符合上述要求。故选：Ao练习2（2024鹿城区校级一模）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时，座椅下的开关Sl闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。下列按要求设计的电路图最合理的是（）【解答】解：A、由图知，电铃与Sl串联后，再与电阻R和S2的支路并联，因并联电路各支路互不影响，则当开关S
6、2闭合时，电铃仍然能发出警报声，故A错误；B、电铃与Sl串联后，与S2并联，人坐下时Si闭合，电铃响，系上安全带时S2闭合，电铃被短路停止发声，并且不会出现电源短路，故B正确：C、R与Sl串联后，与S2并联，人坐下时Sl闭合，电铃响，系上安全带时S2闭合，电铃仍然响，故C错误；D、两开关并联，无论人坐下，还是系上安全带，电铃都会响，不符合题意，故D错误。故选：Bo练习3（2024瑞安市模拟）澳大利亚的冲浪爱好者发明海洋垃圾桶Seabin（如图甲）为海洋清理作出了巨大的贡献。图乙为原理图，请回答下列问题：（1）据图可知只有处于状态下的海洋垃圾才能被海洋垃圾桶收集；（2）海水需要在桶中进行过滤，等
7、垃圾装满之后，将内胆（如图）取出，将垃圾桶内的垃圾倒掉，再放回。科学实验中与内胆功能类似的物品，请举一例：;（3）桶内底部装有感受液体压强的电阻R,其阻值会随液体压强的增大而减小，Ro为定值电阻，水位显示仪由电压表或电流表改装而成。设计要求：桶内水位越低，电表示数越小，符合设计要求的电路图有o（可多选）【解答】解：（1）据图可知，利用水面流动的流体压强带动垃圾，只有处于漂浮状态下的海洋垃圾才能被海洋垃圾桶收集；（2）海水需要在桶中进行过滤，过滤实验中的滤纸作用与此类似；（3）A、图中R和RO串联，桶内水位越低，受到的液体压强越小，根据阻值会随液体压强的增大而减小，R电阻变大，由于图中电压表并联
8、在电源两端，保持不变，故A错误；BC、图中R和Ro串联，电压表测量R或RO的电压，当桶内水位越低，受到的液体压强越小，R电阻变大，电路的总电阻变大，根据欧姆定律知，电路中的电流减小，由U=IR知，RO的电氏减小，根据串联电压特点知，R的电压增大，故B正确，C错误；D、图中R和RO并联，电流表测量干路电流，当桶内水位越低，受到的液体压强越小，R电阻变大，电压不变，根据欧姆定律知，R的电流减小，Ro电流不变，电路中的总电流减小，故D正确；E、图中R和Ro串联，电流表测量电路中的电流，当桶内水位越低，受到的液体压强越小，R电阻变大，电路的总电阻变大，根据欧姆定律知，电路中的电流减小，故E正确；故选：
9、BDEo故答案为：（1）漂浮；（2）滤纸；（3）BDEo题型二欧姆定律的计算典例精讲例题2（2023嘉兴模拟）如图所示的电路中，电源电压保持不变，当开关SS2都闭合时，电流表的示数为0.5A,电压表的示数为6V；将电压表、电流表的位置互换，当开关Si断开、S2闭合，电流表的示数为03A,则正确的是（）A.Ri=8B.R2=8C.Ri=20D.R2=20。【解答】解：当开关Si、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过Rl的电流，由I=髀r=12将电压表、电流表的位置互换，Sl断开、S2闭合，两电阻串联，由I=,得：电路总电阻R=20Q,所以根据串联电路的总电阻等于各电阻之和可
10、知：R2=R-R=20-12=8o故选：Bo通关指导当开关Si、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过R的电流，根据公式R=苧可求电阻Ri的阻值。将电压表、电流表的位置互换，Si断开、S2闭合，两电阻串联，电压表测串联电路的电源电压，电流表测串联电路的电流，利用公式R=苧可求串联电路总电阻，R2的阻值等于串联总电阻减去电阻Rl的阻值。名校模拟练习4（2023余姚市模拟）如图甲所示的电路中，Rl为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断不正确的是（A.电源电压为3VB.Ri的最大
11、功率为0.2WC.R2的最大阻值为10。D.电路的总功率变化了1.2W【解答】解:由图1可知，两电阻串联,电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时,电路中的电流最大，由图2可知h=0.6A,由I=可得，电源的电压：U=IR=0.6AR当滑动变阻器接入电路中的电阻最大时，电路中的电流最小,由图2可知，12=0.2A,U2=2V,则由I=苫可得，滑动变阻器的最大阻值：R2=岩=IOC,故C正确：因串联电路中总电压等于各分电压之和，所以，电源的电压:U=hR+U2=0.2AR+2V解得：R=5,U=3V,故A正确：当电路中的电流最小时，电路的总功率最小，则P小
12、=Ul2=3V0.2A=0.6W,当电路中的电流最大时，电路为Rl的简单电路，其电功率最大即为电路的最大总功率，则Pl太=P大=UII=3VX0.6A=1.8W,故B错误；所以，电路的总功率的变化量：P=P-Pi小=1.8W-0.6W=1.2W,故D正确。故选：Bo练习5（2024宁波模拟）某科技小组设计了一个监测水位的装置。其原理如图甲，电路中电源电压保持不变，Ro为定值电阻，AP与R组成滑动变阻器（最大阻值60。），浮子可带动金属滑杆AP在竖直方向上下移动。当水位上升时，浮子和金属滑杆AP一起向上滑动，当电压表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如
13、图乙，电路工作时电压表与电流表示数变化关系如图丙。求：（1）当滑片P置于最下端时，电流表示数为OIA,则电压表示数为多少？（2）电源电压和RO的阻值。（3）当电压表的示数为3V时，报警装置发出警报，则警戒水位为多少米？【解答】解：（1）闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，当滑片P置于最下端时，滑动变阻器接入电路最大阻值，电流表示数为0.1A,则电压表示数为:Up=IRp=OJA60=6V;（2）当滑动变阻器接入电路的电阻为O时，电路为定值电阻的简单电路，根据欧姆定律可知此时通过电路的电流最大，由丙图可知通过电路的最大电流为0.3A,根据欧姆定律可
14、得电源电压：U=IRo=O.3ARo，因串联电路总电压等于各部分电压之和，通过电路的电流为OJA时，根据欧姆定律可得电源电压：U=UP+1Ro=6V+O.lARo，联立可得：Ro=3O,U=9V；（3）当电压表的示数为3V时，定值电阻两端的电压：Uo=U-Up=9V-3V=6V,此时通过定值电阻的电流：I。=案=盖=0.2A,串联电路各处电流相等，此时滑动变阻器接入电路的阻值：Rp,=15,由乙图可知滑动变阻器的长度为195m-175m,滑片位于最卜端时水位的高度为175m,浮子上升的距离：1.=65（195m-175m）=15m,则此时的警戒水位为175m+15mOUJz=190mo练习6（
