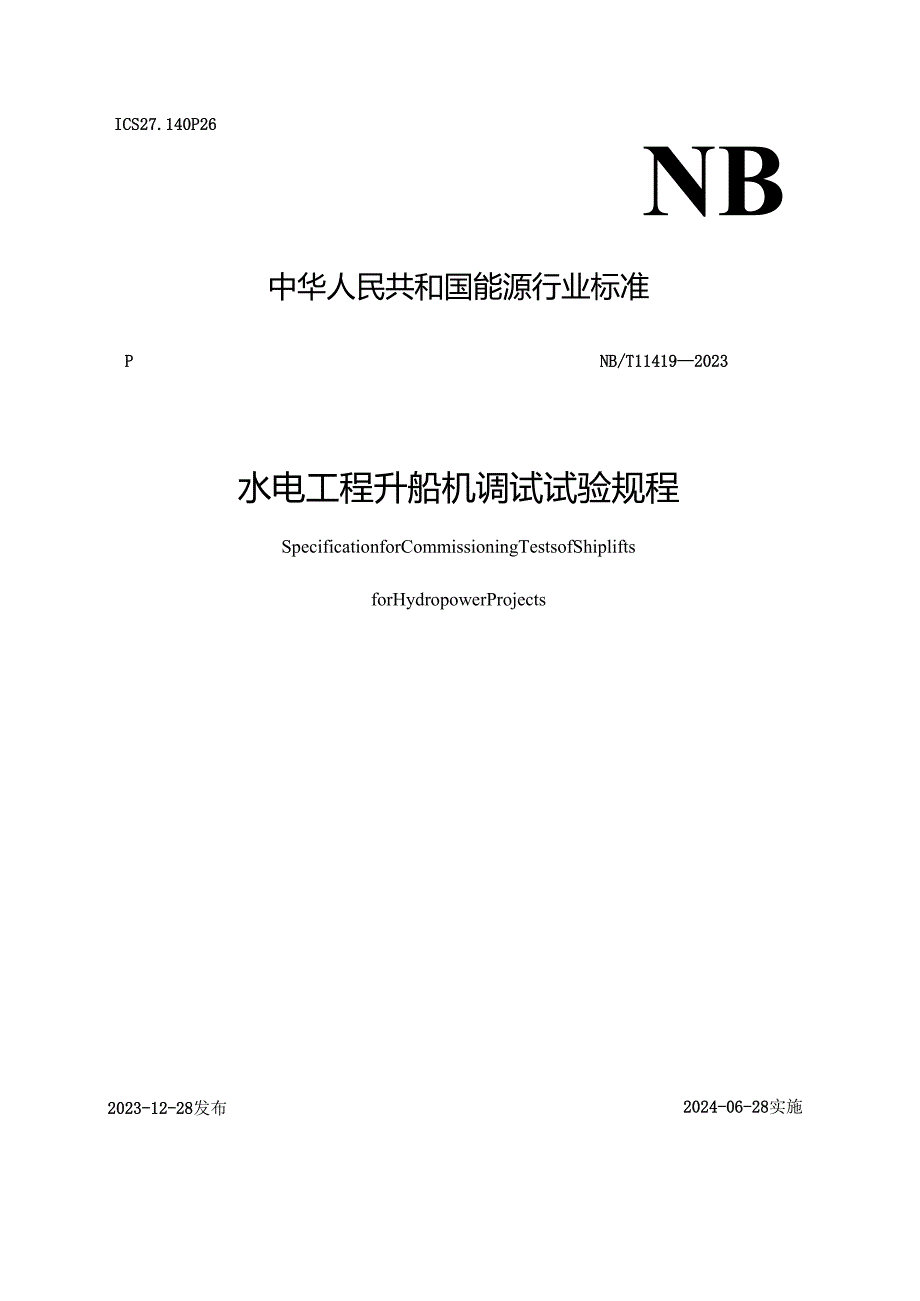

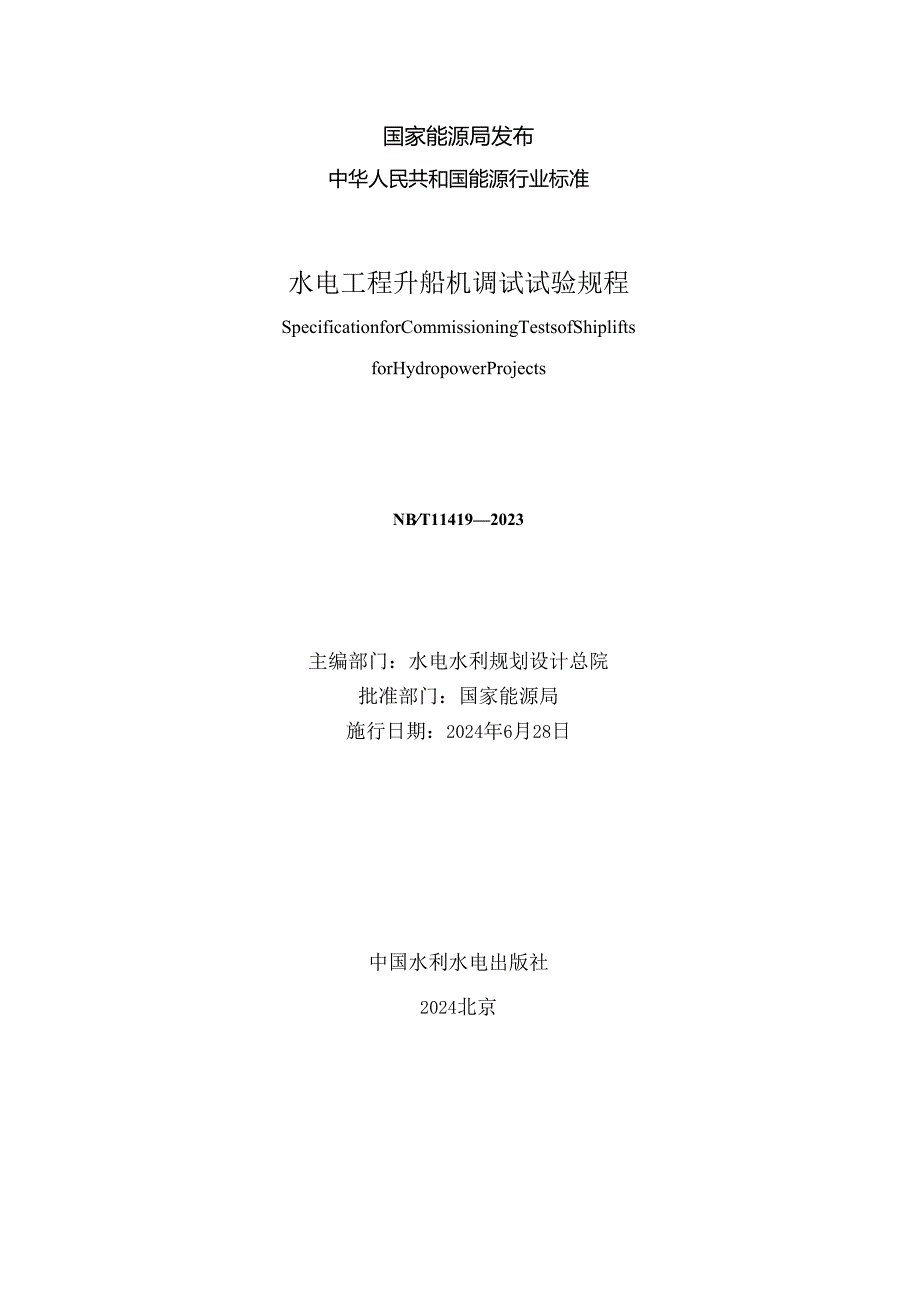

1、NBICS27.140P26中华人民共和国能源行业标准PNB/T114192023水电工程升船机调试试验规程SpecificationforCommissioningTestsofShipliftsforHydropowerProjects2023-12-28发布2024-06-28实施国家能源局发布中华人民共和国能源行业标准水电工程升船机调试试验规程SpecificationforCommissioningTestsofShipliftsforHydropowerProjectsNBT114192023主编部门：水电水利规划设计总院批准部门：国家能源局施行日期：2024年6月28日中国水利水

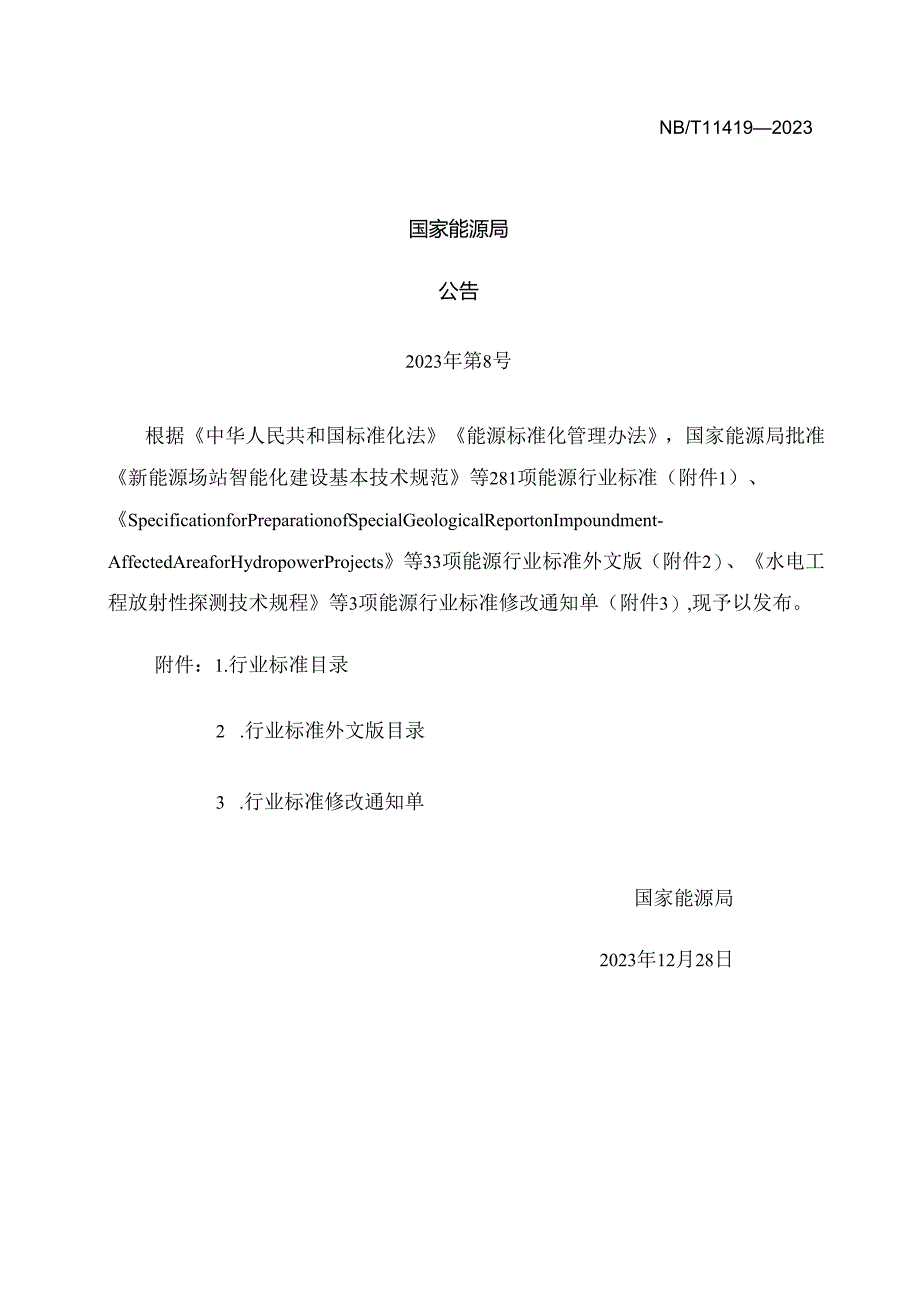

2、电出版社2024北京NB/T114192023国家能源局公告2023年第8号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准新能源场站智能化建设基本技术规范等281项能源行业标准（附件1）、SpecificationforPreparationofSpecialGeologicalReportonImpoundment-AffectedAreaforHydropowerProjects等33项能源行业标准外文版（附件2）、水电工程放射性探测技术规程等3项能源行业标准修改通知单（附件3）,现予以发布。附件：1.行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局20
3、23年12月28日附件1：行业标准目录序号标准编号标准名称替准伶1.r采标号批准日期实施日期“84NB/T11419-2023水电工程升船机调试试验规程2023-12-282024-06-28IINB/T114192023-AO-a刖百根据国家能源局综合司关于印发2017年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2017）52号）的要求，规程编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容是：总则、术语、基本规定、单机调试试验、分系统调试试验、联合调试试验、验收。本规程由国家能源局负责管理，由水电水利规划设计总院
4、提出并负责日常管理，由能源行业水电金属结构及启闭机标准化技术委员会（NEA/TC21）负责具体内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）o本规程主编单位：中国长江三峡集团有限公司水电水利规划设计总院中国船舶集团武汉船舶工业有限公司本规程参编单位：中国电建集团昆明勘测设计研究院有限公司中国电建集团贵阳勘测设计研究院有限公司长江勘测规划设计研究有限责任公司中国电建集团华东勘测设计研究院有限公司中国船舶集团有限公司第七O九研究所中国船舶集团有限公司第七一二研究所中国葛洲坝集团股份有限公司武昌船舶重工集团有限公司西安航天自
5、动化股份有限公司华能澜沧江水电股份有限公司本规程主要起草人员：路卫兵刘科青俞歌陈敬支马仁超郭棉明任博路明明方杨韩一峰杨化王宏李函黄群王蒂李彬李新宇王可陈诚熊志华高伟王处军孙漪蓉肖段龙易春辉任涛弓张为明吴凡刘培军曹毅劳海军本规程主要审查人员：龚建新朱厚玲沈强唐勇卫书满林朝晖袁长生胡霜天胡涛勇i谭守林余俊阳龙朝晖王德金段波王功明张庆军黄文利沈寿林于庆奎黄建平王向辉李仕胜目次1总则12术语23基本规定44单机调试试验54.1 一般规定54.2 电气设备54.3 液压系统94.4 闸首设备94.5 钢丝绳卷扬式垂直升船机主提升机104.6 齿轮齿条爬升式垂直升船机驱动系统及安全机构124.7 水力式垂
6、直升船机驱动系统144.8 承船厢设备154.9 承船厢结构164.10 平衡重系统175分系统调试试验195.1 一般规定195.2 闸首控制系统195.3 钢丝绳卷扬式垂直升船机主提升系统205.4 齿轮齿条爬升式垂直升船机驱动系统及安全机构235.5 水力式垂直升船机驱动系统275.6 承船厢控制系统305.7 计算机监控系统316联合调试试验336.1 一般规定336.2 承船厢对接试验336.3 集中控制站远程控制功能调试346.4 通航自动控制流程测试356.5 过船试验357验收37附录A调试试蜘录38附录B调试试验报告目录39本规程用词说明40引用标准名录41附：条文说明43C
7、ontentsIGeneralProvisions12 Terms23 BasicRequirements44 IndividualCommissioningTests54.1 GeneralRequirements54.2 ElectricalEquipment54.3 HydraulicSystem94.4 1.ockheadGateandHoist94.5 MainWireRopeHoist1.iftingSystem104.6 RackandPinionDriveSystemandSafetyMechanism134.7 HydraulicDriveSystem144.8 ShipCh
8、amberEquipment154.9 ShipChamberStructure174.10 CounterweightSystem185 SystemCommissioningTests195.1 GeneralRequirements195.2 1.ockheadControlSystenm195.3 MainWireRopeHoist1.iftingSystem205.4 RackandPinionDriveSystemandSafetyMechanism245.5 HydraulicDriveSysten285.6 ShipChamberControlSystem295.7 Compu
9、terSupervisoryControlSystem306 JointCommissioningTests326.1 GeneralRequirements326.2 DockingTestofShipChamber326.3 RemoteControlTestofCentralControlStation336.4 NavigationAutomaticControlProcessTest346.5 ShipPassingTest347 Acceptance36Appendix A CommissioningTestRecords37Appendix B ContentsforCommis
10、sioningTestReport38ExplanationofWordinginThisSpecification401.istofQuotedStandards41Addition!ExplanationOfProvisions421总则1.0.1为规范水电工程升船机现场调试试验工作，保障升船机调试试验的科学性、系统性和可操作性，制定本规程。1.0.2本规程适用于水电工程新建、改建、扩建的100t级3000t级全平衡和部分平衡垂直升船机的调试试验。机型包括钢丝绳卷扬提升式垂直升船机、齿轮齿条爬升式垂直升船机和水力式垂直升船机。1.0.3水电工程升船机调试试验，除应符合本规程外，尚应符合国家
11、现行有关标准的规定。2术语2.0.1升船机Shiplifi利用机械装置升降船舶以克服航道上集中水位落差的通航建筑物。2. 0.2钢丝绳卷扬提升式垂直升船机Wireropehoistverticalshiplift承船厢通过钢丝绳卷扬机牵引实现垂直升降的升船机。2.0.3齿轮齿条爬升式垂直升船机rackandpinionverticalshiplift承船厢通过齿轮沿固定在塔柱上的齿条转动实现升降的垂直升船机。2.0.4水力式垂直升船机hydraulicverticalshiplift利用上下游水位差，通过控制竖井水位驱动升船机配重升降运行，以实现承船厢垂直升降的升船机。2.0.5承船厢ship
12、chamber垂直升船机中运载船舶的设备。2.0.6平衡重counterweight用于平衡承船厢侧重量的装置。2.0.7驱动系统drivesystem驱动承船厢上升和下降的动力系统。钢丝绳卷扬式垂直升船机的驱动系统又称为主提升系统。2.0.8现地控制站IoCaIcontrolsystem布置在被监控设备旁，负责对上下闸首、主提升系统或驱动系统、承船厢、公用设备和变配电等设备、设施监控的设备，是计算机监控系统中的现地控制层。2.0.9集中控制站centralcontrolsystem布置在集控室或计算机室，对升船机进行综合控制和管理的设备，是计算机监控系统的主控层。2.0.10调速控制装置sp
13、eed-regulatingdevice通过变频器改变交流电机供电的频率和幅值，从而改变其运动磁场的周期，达到平滑控制电动机转速的装置。2.0.11主电气传动系统maindrivesystem驱动承船厢运行的电气传动系统。对由多个单元机构驱动承船厢的升船机，主电气传动系统是多个单元电气传动系统的统称。2. 0.12传动协调控制站coordinationanddrivecontroller以可编程逻辑控制器（P1.C）为核心，按照承船厢运行过程和时序，控制承船厢的启动、运行、制动，协调主电气传动系统、制动器和润滑系统等设备之间动作的现地控制站。3. 0.13主电气传动控制系统maindrivec
