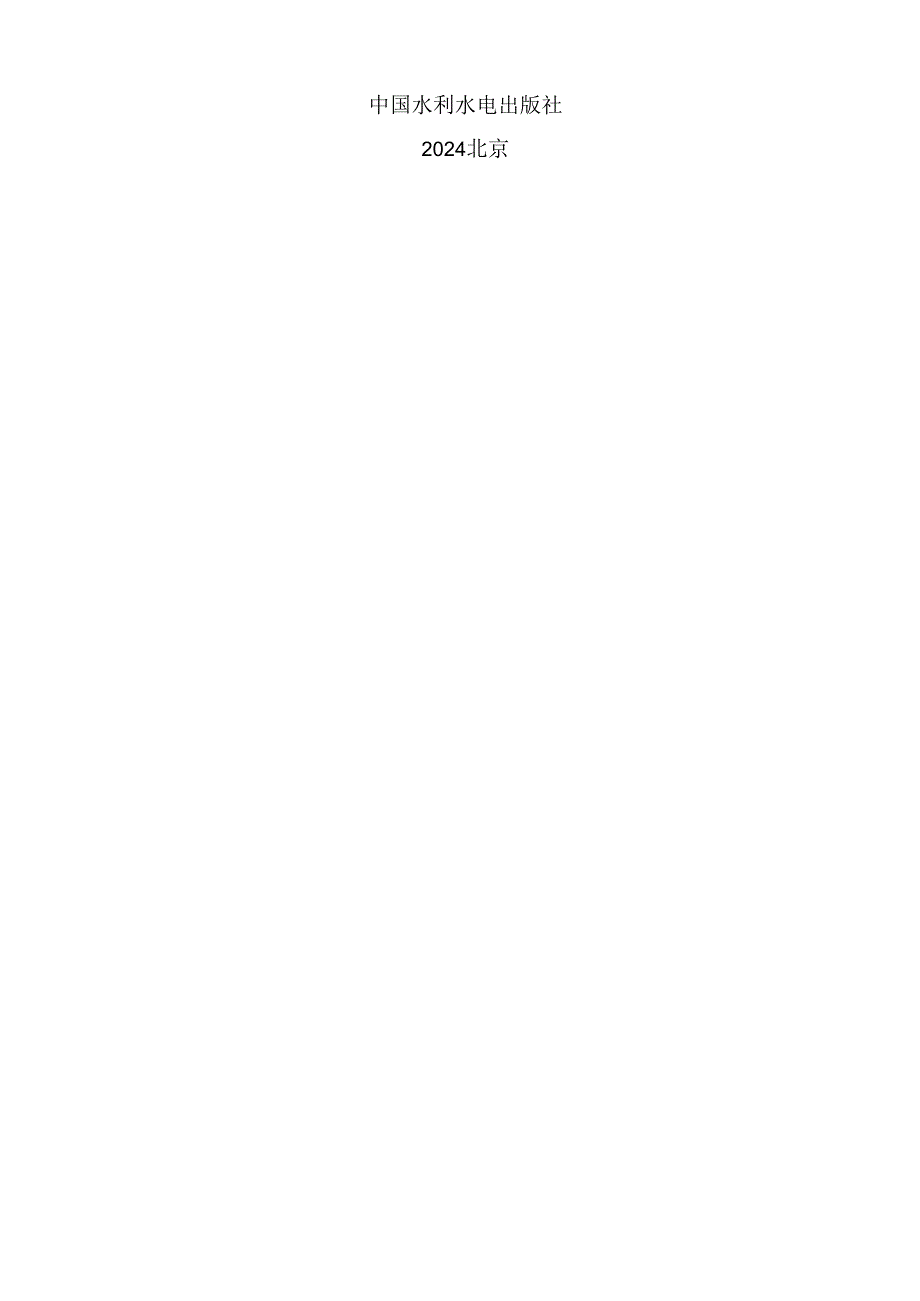

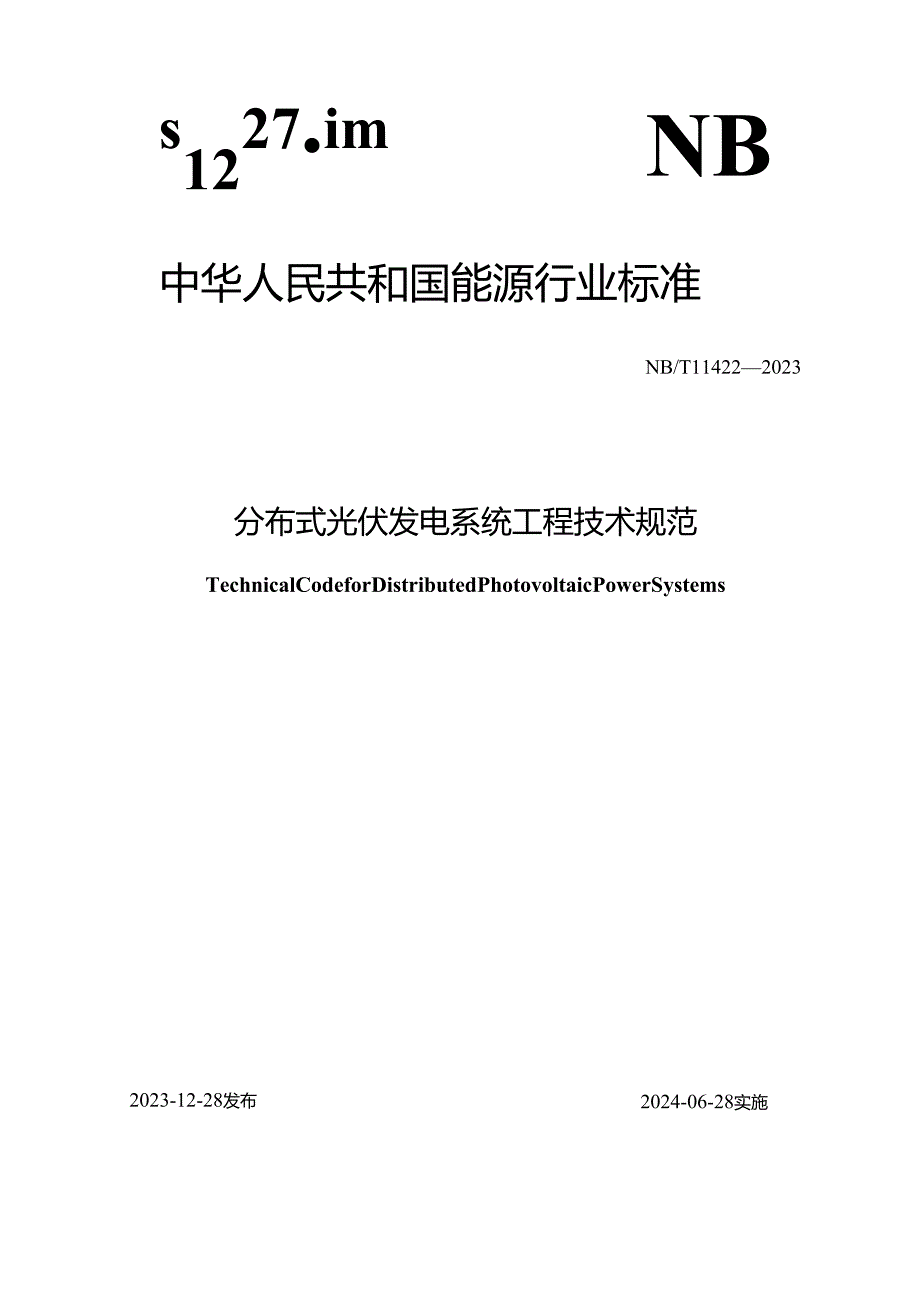

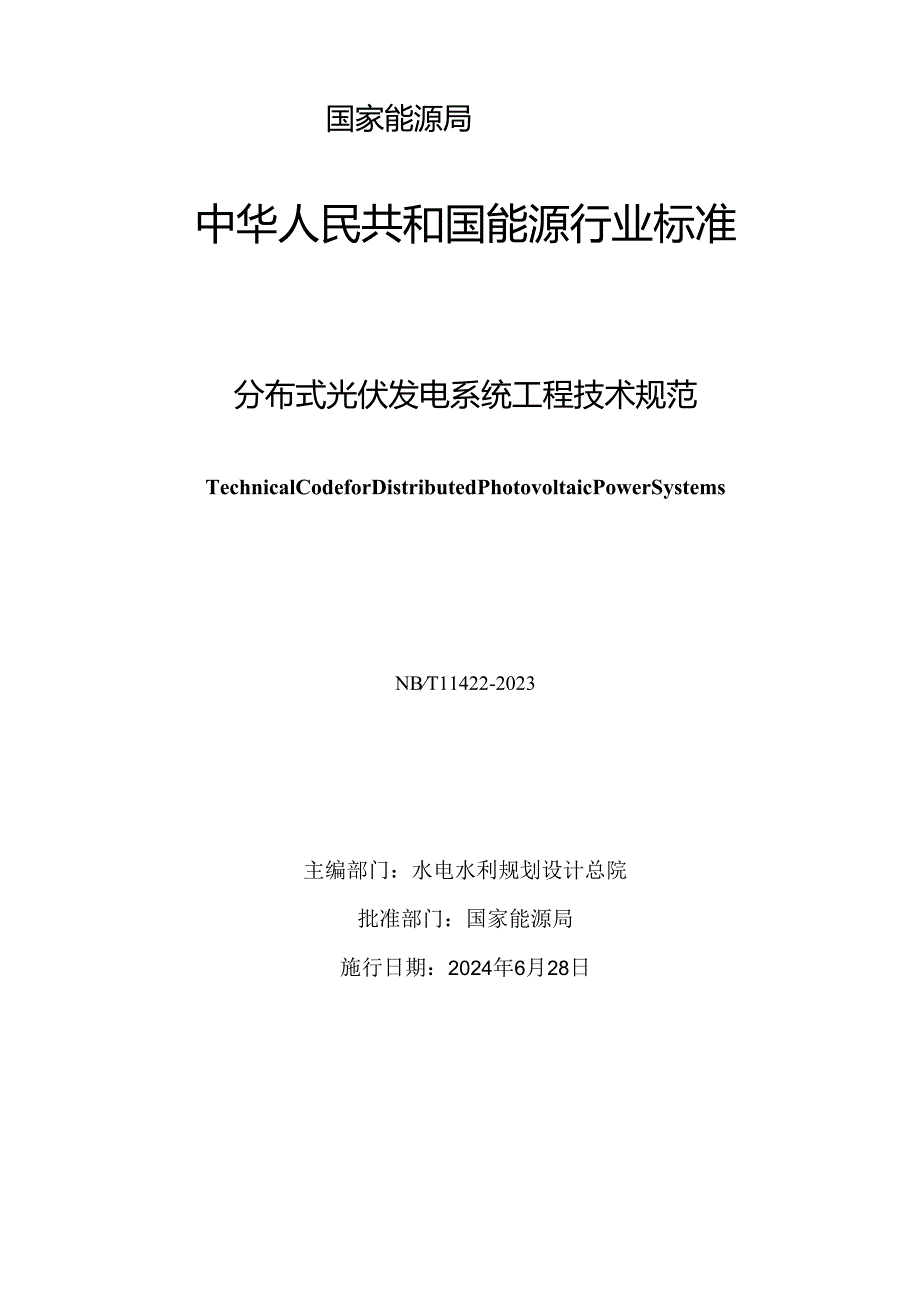

1、s1227imNB中华人民共和国能源行业标准NB/T114222023分布式光伏发电系统工程技术规范TechnicalCodeforDistributedPhotovoltaicPowerSystems2024-06-28实施2023-12-28发布国家能源局中华人民共和国能源行业标准分布式光伏发电系统工程技术规范TechnicalCodeforDistributedPhotovoltaicPowerSystemsNBT11422-2023主编部门：水电水利规划设计总院批准部门：国家能源局施行日期：2024年6月28日中国水利水电出版社2024北京国家能源局公告2023年第8号根据中华人民共和
2、国标准化法能源标准化管理办法，国家能源局批准新能源场站智能化建设基本技术规范等281项能源行业标准（附件1）、SpecificationforPreparationofSpecialGeologicalReportonImpoundment-AffectedAreaforHydropowerProjects等33项能源行业标准外文版（附件2）、水电工程放射性探测技术规程等3项能源行业标准修改通知单（附件3）,现予以发布。附件：1.行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2023年12月28日附件1：行业标准目录序号标准编号标准名称代替标准采标号批准日期实施日期87
3、NB/T11422-2023分布式光伏发电系统工程技术规范2023-12-282024-06-28-根据国家能源局关于下达2018年能源领域行业标准制（修）订补充计划（第二批）的通知（国能综通科技（2018）191号）的要求，规范编制组经调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本规范。本规范的主要技术内容是：总则、术语、分布式光伏发电系统设计、分布式光伏系统施工、工程验收、运行维护。本规范由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理和具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：10012
4、0）。本规范主编单位：水电水利规划设计总院中国电建集团西北勘测设计研究院有限公司本规范参编单位：中国电建集团贵州工程有限公司华能陕西发电有限公司中联西北工程设计研究院有限公司天合富家能源股份有限公司隆基绿能科技股份有限公司本规范主要起草人员：肖斌陈庆文张馨兮高立刚齐开来程智卿敖旭东王朝阳王昊轶陆国成牛志愿郑清伟赵光杰周超胡意新宗军智杨浪张红星张靖宇章明来本规范主要审查人员：谢宏文韦惠肖孙艺林戴晓蛟于益涛孙立文俞刚李金刚易坤赵梦丹张永强朱高麟霍俊李娜目次1总则62术语73分布式光伏发电系统设计83.1 一般规定83.2 规划及布置设计83.3 建筑设计93.4 结构设计103.5 电气设计113
5、.6 系统接入123.7 消防124分布式光伏发电系统施工安装144.1 一般规定144.2 基础施工144.3 支架安装154.4 光伏组件安装164.5 电气系统164.6 系统调试184.7 消防工程195分布式光伏发电系统验收195.1 一般规定195.2 工程验收195.3 并网验收206运行维护216.1 一般要求216.2 运行管理要求216.3 维护要求21本规范用词说明23引用标准名录24附：条文说明30Contents1GeneralProvisions62 Terms73 DesignOfDistributedPVSystem83.1 GeneralRequirement
6、s83.2 Planningand1.ayoutDesign83.3 BuildingDesign93.4 StructureDesign103.5 ElectricalDesign113.6 GridConnection123.7 FireProtection124 ConstructionandInstallationOfDistributedPVSystem144.1 BasicRequirements144.2 FoundationConstruction144.3 SupportStructureInstallation154.4 PVModuleInstallation164.5
7、ElectricalEquipmentInstallation164.6 SystemDebugging184.7 FireProtectionWorks195 AcceptanceofDistributedPVSystem195.1 BasicRequirements195.2 ProjectAcceptance195.3 GridConnectionAcceptance206 OperationandMaintenance216.1 BasicRequirements216.2 OperationRequirements216.3 MaintenanceRequirements21Expl
8、anationofWordinginThisCode231.istofQuotedStandards24Addition:ExplanationofProvisions301总则1.0.1为规范分布式光伏发电系统的设计标准和技术要求，提高设计、施工和运维的水平，做到安全可靠、经济合理，制定本规范。1.0.2本规范适应于分布式光伏发电系统工程设计、施工、验收和运行维护。1.0.3分布式光伏发电系统工程除应符合本规范外，尚应符合国家现行有关标准的规定。2术语1. 0.1分布式光伏发电系统distributedphotovoltaicpowersystem在用户所在场地或附近建设运行、就地消纳，采用
9、用户侧自发自用、多余电量上网、全额上网运行方式的光伏发电系统。2. 0.2户用分布式光伏系统householddistributedphotovoltaicsystem利用自然人所有的屋顶或附近场地建设的分布式光伏系统。3. 0.3建筑集成光伏发电系统buildingintegratedphotovoltaic(BIPV)光伏发电设备作为建筑材料或构件，在建筑上应用的发电系统，也称光伏建筑一体化。4. 0.4建筑附加光伏发电系统buiIdingattachedphotovoltaic(BAPV)光伏发电设备不作为建筑材料或构件，在已有建筑上安装的发电系统。3分布式光伏发电系统设计4.1 一般规
10、定4.1.1 分布式光伏发电系统设计应主要包括规划及布置、建筑、结构、电气、系统接入和消防等设计内容，并应符合现行国家标准光伏发电站设计规范GB50797的有关规定。4.1.2 分布式光伏发电系统设计应综合考虑辐照条件、建筑条件、并网条件、气象及有关安全防护条件、安装和运输条件等因素，与建筑及周边环境相协调，并应符合安全可靠、适用、环保、美观，便于维护的要求。4.1.3 建筑集成光伏发电系统应纳入建筑工程管理，统一规划、同步设计、同步施工、同步验收，与建筑工程同时投入使用，建筑设计应根据光伏组件的类型、安装位置和安装方式，为光伏组件的安装、使用和维护提供必要的承载条件和空间。4.1.4 建筑附
11、加光伏发电系统应进行建筑结构安全、建筑电气安全的复核，并应满足光伏组件所在建筑部位的防火、防雷、防静电等相关功能要求和建筑节能要求。工程实施不应降低既有建筑物的使用标准，不得影响消防疏散通道和消防设施的使用。4.1.5 分布式光伏发电系统设计、施工和维护，应采取防止光伏组件损坏、坠落的安全防护措施。4.1.6 分布式光伏发电系统应设置安全标识，并应满足现行国家标准安全标志及使用导则GB2894的相关规定。4.2 规划及布置设计3. 2.1分布式光伏发电系统应符合国家和地方的能源发展规划。3. 2.2分布式光伏发电系统规模应满足附着建构筑物条件、系统接入和消纳条件，同时应结合用户需求、电价、负荷
12、特性等综合分析确定。3. 2.3分布式光伏发电系统容配比的确定，应符合现行行业标准光伏发电系统效能规范NB/T10394的有关规定。5. 2.4分布式光伏发电系统用光伏组件应符合现行国家标准地面用晶体硅光伏组件设计鉴定和定型GB/T9535.地面用薄膜光伏组件设计鉴定和定型GBT18911建筑用光伏构件通用技术要求JG/T492和建筑用柔性薄膜光伏组件JG/T535的要求。3.2.5分布式光伏发电系统组件布置应满足下列要求：1光伏组件布置宜保证当地每天真太阳时9:00-15:00时段内无遮挡，并结合太阳辐照度、风速、雨水、积雪等气候条件及建筑朝向、屋顶结构等因素进行设计，经技术经济比较后确定方
13、位角、倾角和阵列间距。2 建筑附加光伏发电系统支撑结构样式、建设高度、结构外沿应与建筑物立面相协调。3分布式光伏支架单元不应跨越建筑变形缝。4 光伏组件布置应避开建筑物排油烟口、排风口、空调系统等构件。5 在建筑物立面上安装的光伏组件，安装高度距离地面宜大于2.5m或采取安全防护措施。3.2.6建筑集成光伏发电系统的光伏幕墙应采用建筑用光伏构件。3.3建筑设计3.3.1 建筑规划宜满足光伏发电系统安装、使用、维护和检修的技术要求。3. 3.2建筑设计应为分布式光伏发电系统的安装提供条件，并应在安装光伏组件的部位采取安全防护措施。1.1.3 与建筑结合的分布式光伏发电系统的设计应根据建筑效果、设
14、计理念、可利用面积、安装场地和周边环境等因素选择光伏组件的类型、尺寸、颜色和安装位置。1.1.4 分布式光伏发电系统与支撑结构作为建筑突出物时，突出尺寸和形式应符合现行国家标准民用建筑设计统一标准GB50352、建筑设计防火规范GB50016、民用建筑通用规范GB55031、建筑防火通用规范GB55037的有关规定。1.1.5 在新建建筑物上布置光伏发电系统时，建筑体形及空间组合宜为光伏组件接收充足的日照创造条件。1.1.6 光伏组件直接作为屋顶围护结构使用时，其材料和构造应符合现行国家标准建筑与市政工程防水通用规范GB55030的要求。1.1.7 在屋面安装光伏组件时，应采取防水措施。1.1.8 光伏玻璃幕墙和光伏玻璃采光顶的透光比应符合现行国家标准建筑采光设计标准GB/T5033和建筑节能与可再生能源利用通用规范GB55015的有关规定。1.1.9 建筑集成光伏发电系统中的玻璃应符合现行国家标准建筑用安全玻璃第3部分：夹层玻璃GB15763.3、建筑用太阳能光伏中空玻璃GB/T29759的有关规定。3.4 结构设计3.4.1 4.1建筑附加光伏发电系统应对建筑按现行国家标准既有建筑鉴定与加固通用规范GB55021进行鉴定。3.4.2 分布式光伏支架和基础设计工作年限不应小于25年。3.4.3 分布式光伏发电系统
