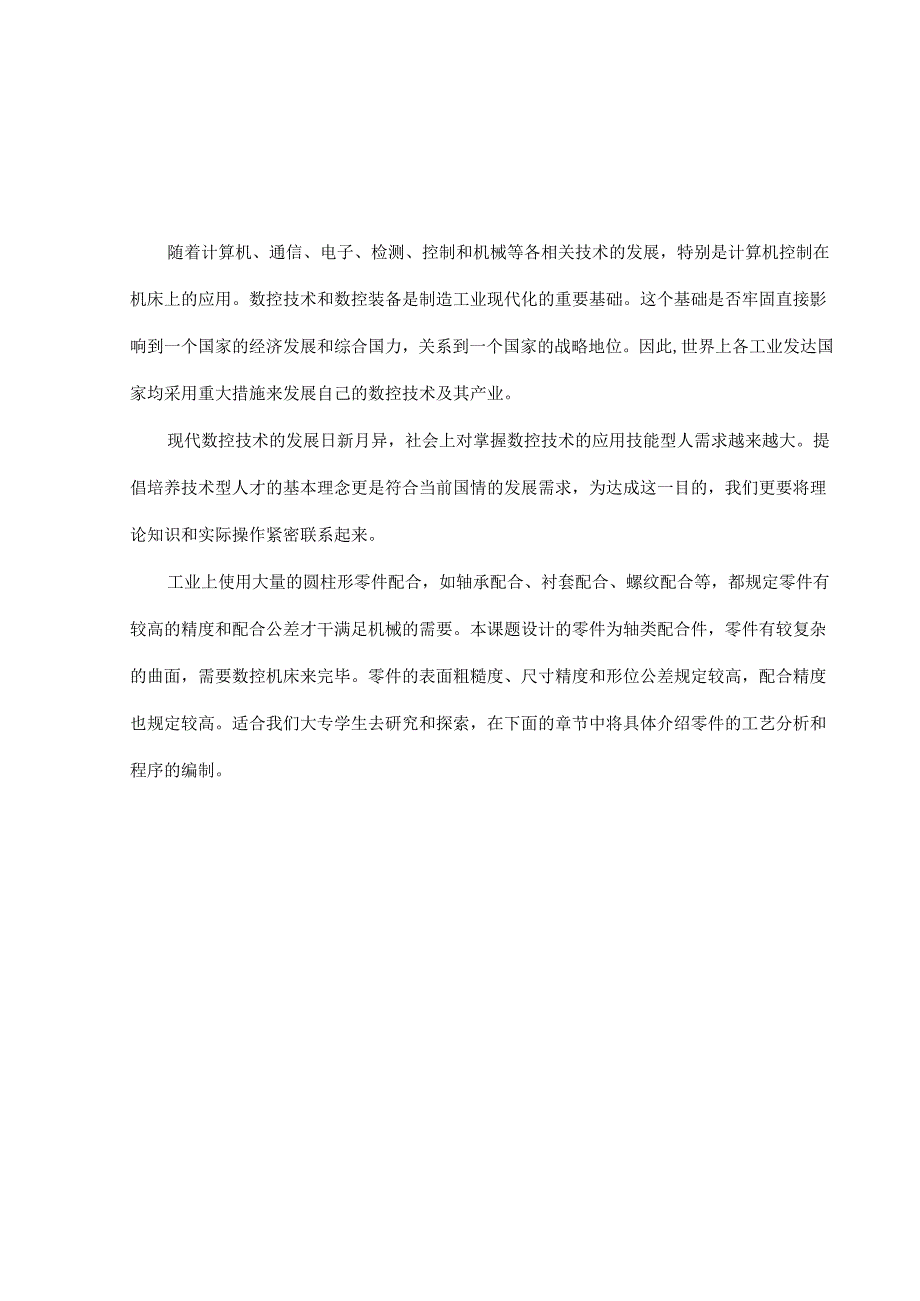

1、随着计算机、通信、电子、检测、控制和机械等各相关技术的发展，特别是计算机控制在机床上的应用。数控技术和数控装备是制造工业现代化的重要基础。这个基础是否牢固直接影响到一个国家的经济发展和综合国力，关系到一个国家的战略地位。因此,世界上各工业发达国家均采用重大措施来发展自己的数控技术及其产业。现代数控技术的发展日新月异，社会上对掌握数控技术的应用技能型人需求越来越大。提倡培养技术型人才的基本理念更是符合当前国情的发展需求，为达成这一目的，我们更要将理论知识和实际操作紧密联系起来。工业上使用大量的圆柱形零件配合，如轴承配合、衬套配合、螺纹配合等，都规定零件有较高的精度和配合公差才干满足机械的需要。本

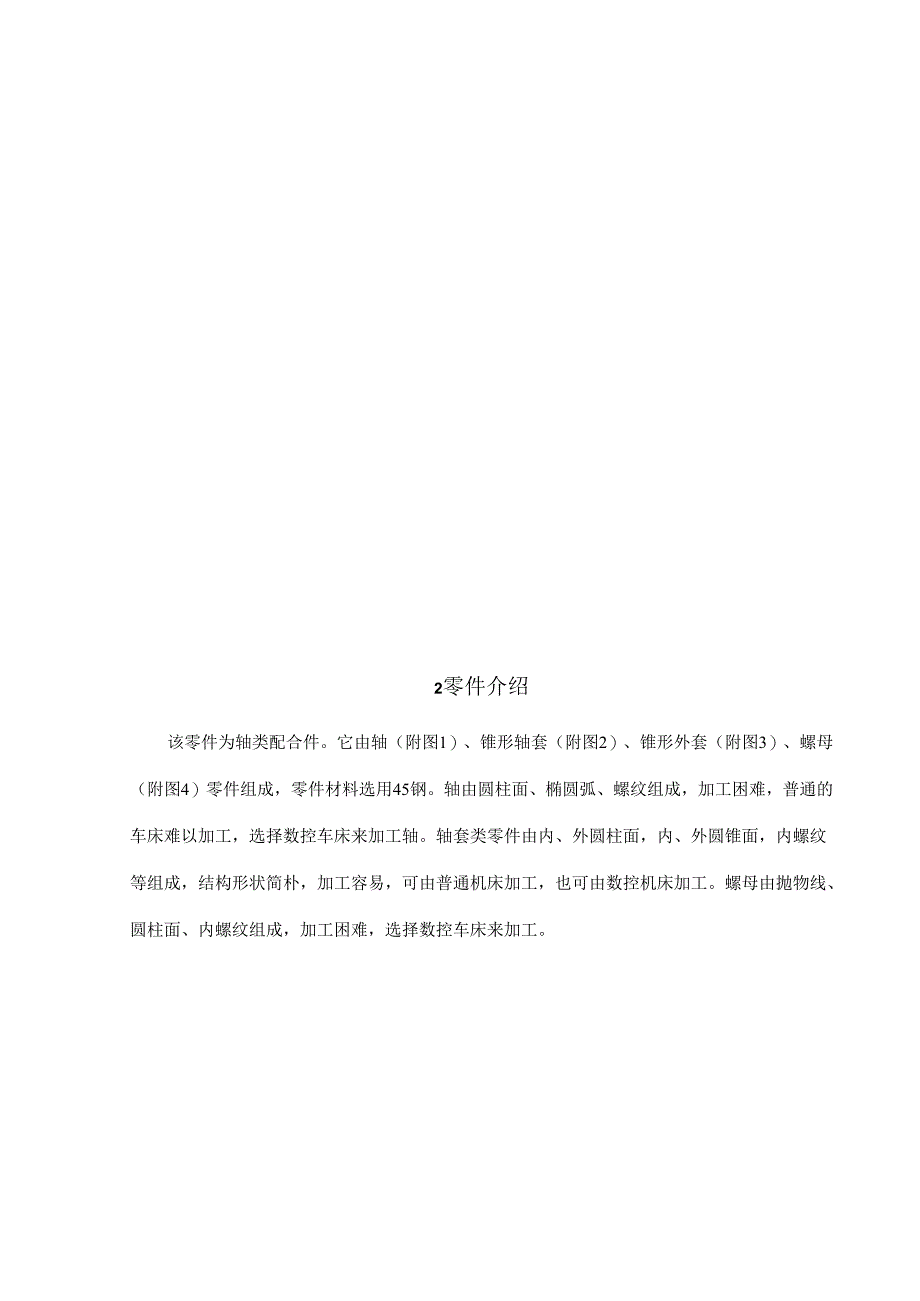

2、课题设计的零件为轴类配合件，零件有较复杂的曲面，需要数控机床来完毕。零件的表面粗糙度、尺寸精度和形位公差规定较高，配合精度也规定较高。适合我们大专学生去研究和探索，在下面的章节中将具体介绍零件的工艺分析和程序的编制。2零件介绍该零件为轴类配合件。它由轴（附图1）、锥形轴套（附图2）、锥形外套（附图3）、螺母（附图4）零件组成，零件材料选用45钢。轴由圆柱面、椭圆弧、螺纹组成，加工困难，普通的车床难以加工，选择数控车床来加工轴。轴套类零件由内、外圆柱面，内、外圆锥面，内螺纹等组成，结构形状简朴，加工容易，可由普通机床加工，也可由数控机床加工。螺母由抛物线、圆柱面、内螺纹组成，加工困难，选择数控车

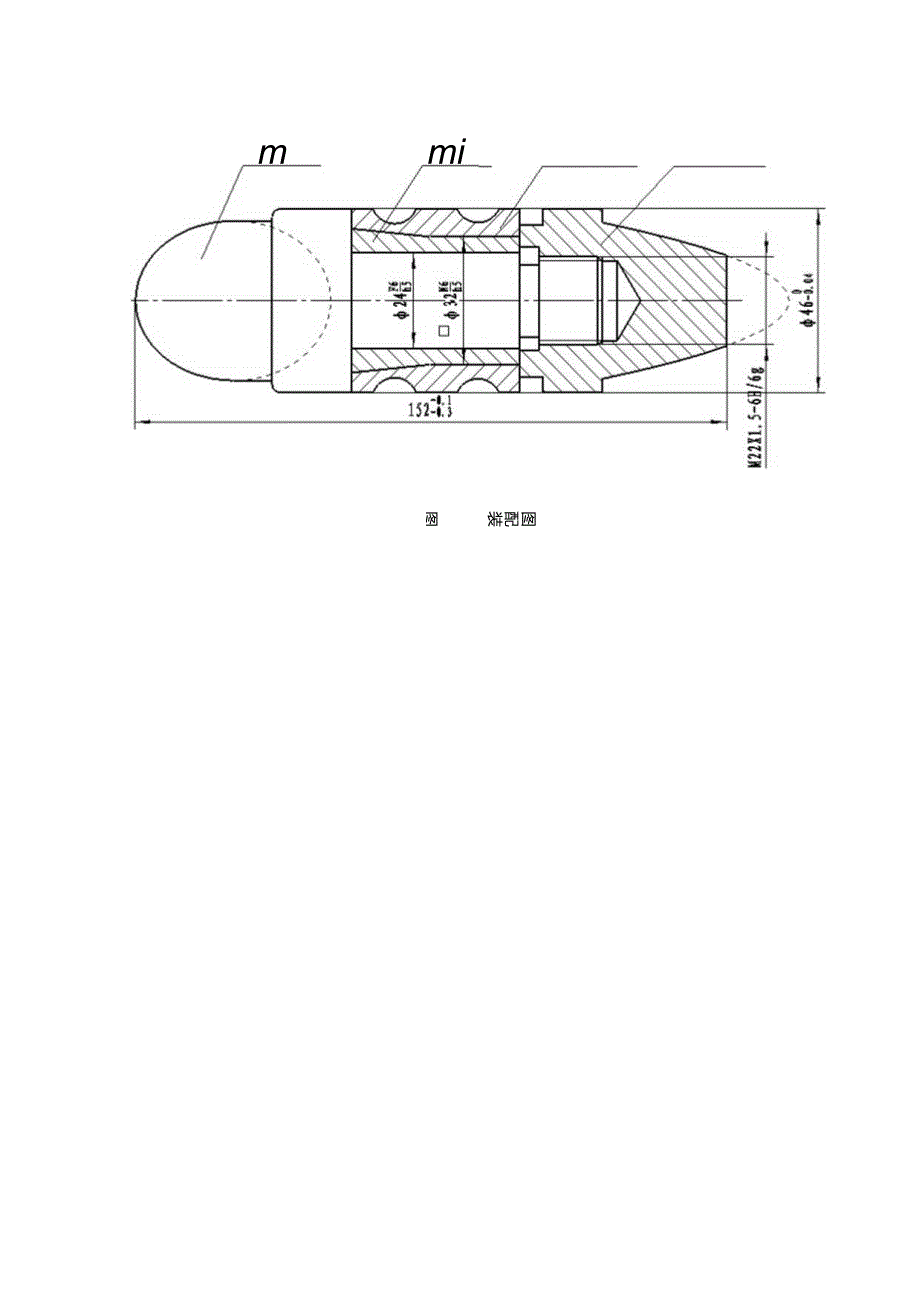

3、床来加工。mim图配装图3工艺设计3.1 轴的工艺分析3.1.1 轴的图样分析该零件表面由圆柱、椭圆弧及螺纹等表面组成。其中多个直径尺寸有较严的尺寸精度和表面粗糙度规定。尺寸标注完整，轮廓描述清楚。根据零件图的公差等级为（IT8ITlO）,表面粗糙度为3.2，因其公差数值较小,所以在编程时不必取平均值，所有取基本尺寸。0.025A图3-1轴3.1.2毛坯的选择轴类零件的材料一般为碳素结构钢和合金结构钢两类，以中碳钢45钢应用最多，该零件材料为45钢，轴类零件的常用毛坯是型才圆棒料和锻件，直径相差不大的阶台轴常采用热轧或冷拉的圆棒料。此零件为阶梯轴，各台阶直径相差不大，因此选择圆棒料。由于毛坯大
4、小重要考虑加工余量、加工面及加工情况来选择，所以毛坯大小定为50mm122mm。3.1. 3定位基准的选择定位基准是工件在定位时所依据的基准。它的选择原则是：尽量选择零件上的设计基准作为定位基准，一次装夹就可以完毕所有关键精度部位的加工。为了保证加工表面与其设计基准间的相对位置精度（即同轴度），工件定位时应使加工表面的设计基准相对机床占据一个对的的位置。粗基准的选择：在起始工序中，工件定位只能选择未经加工的毛坯表面，称为粗基准。粗基准选择总的规定是为后续工序提供必要的定位基面。它的选择原则有：（1）对于具有不加工表面的工件，为保证不加工表面之间的相对位置规定，一般选不加工表面为粗基准。（2）对
5、于具有较多加工表面的工件，粗基准的选择，应合理分派各加工表面的加工余量。为保证第一项规定，粗基准应选择毛坯上加工余量最小的表面。为保证第二项规定，应选择那些重要表面为粗基准。应选择工件上那些加工表面较大，形状比较复杂，加工劳动量较大的表面为粗准。综上述，该零件的粗基准应选择为毛坯的左端面。精基准的选择：在最终工序和中间工序中，应采用已加工表面定位，这种定位基面称为精基准。它的原则如下：（1）应选择加工表面的设计基准为定位基准;（2）定位基准的选择应便于工件的安装与加工；（3）当工件以某一组精基准定位，可以比较方便地加工其他各表面时，应尽也许在多数工序中采用此同一组精基准定位，这是“基准统一”原
6、则；（4）某些规定加工余量小而均匀的精加工工序，可选择加工表面自身作为定位基准。根据精基准的选择原则，该零件的精基准为右端面为精基准。3,1.4拟定装夹方案在拟定装夹方案时，要根据已选定的加工表面和定位基准来拟定工件的定位夹持方式，并选择合理的夹具。对于此轴类零件，轴心线为工艺基准，采用三爪自定心卡盘夹紧。尽量一次装夹完毕粗精加工。但此零件右端为椭圆，所以需两次装夹完毕粗精加工。两次装夹方案如图3-2所示：图3-23. 1.5拟定加工顺序及进给路线加工顺序按由粗到精，由近到远（由右到左）的原则拟定。即先从右到左进行粗车（留0.5mm精车余量），再从左到右进行精车，然后粗、精车削螺纹；然后在调头
7、装夹,粗精车外轮廓。在数控加工中，刀具相对于工件的运动轨迹和方向的加工路线就是进给路线。由于数控车床具有粗精车循环和车螺纹循环的功能，只要对的使用编程指令，机床数控系统就会自行拟定其进给路线。根据该零件的公差等到级(IT8-IT10)和表面粗糙度为3.2，拟定外圆柱面加工方法为：粗车-半精车-一精车。一方面车端面，然后粗车外圆622mm24mm,半精车，精车至尺寸；然后切5X2的退刀槽，粗、精车螺纹；调头装夹，车端面保证总长；然后粗车椭圆一-40mm-046mm,半精车，精车至尺寸。3.1.6刀具的选择(1)粗车及平端面选用90。硬质合金右偏刀，为防止副后刀面与工件轮廓干涉，副偏角不宜太小，选
8、副偏角为35。(2)车螺纹选用硬质合金60外螺纹车刀，刀尖圆弧半径应小于轮廓最小圆角半径,取r-0.150.2mm。将所选定的刀具参数填入数控加工刀具卡片中，以便于编程和操作管理。表3-1数控加工刀具卡片产品名称或代号数控车工工艺分析零件名称轴零件图号1序号刀具号刀具规格名称数量加工面刀具半径备注1TOl硬质合金90外圆车刀车端及粗车轮廓0.15右偏刀2T02硬质合金93外圆车刀1精车外轮廓3TO3硬质合金60外螺纹车刀1粗精车螺纹4T04刃宽为5mm1切槽、切断编制周星星审核张德红批准张德红共1页第1页3.1.7加工余量的拟定加工余量是指加工过程中所切去的金属厚度。加工余量的大小对于工件的加
9、工质量和生产率均有较大的影响。加工余量过大，不仅增长机械加工的劳动量，减少了生产率,并且增长材料、工具和电力消耗。若加工余量过小，则既不能消除上工序的各种表面缺陷和误差，又不能补偿本工序加工时工件的装夹误差，导致废品。因此，应当合理地拟定加工余量。拟定加工余量的基本原则是：在保证加工质量的前提下越小越好。该零件表面的粗糙度值规定均为Ra3.24，粗车后，留余量0.5mm,精车完毕。3.1. 8切削用量的选择切削用量的大小对切削力、切削功率、刀具磨损、加工质量和加工成本均有显著影响。数控加工中选择切削用量时，就是在保证加工质量和刀具耐用度前提下，充足发挥机床性能和刀具切削性能，使切削效率最高，加
10、工成本最低。要达成高的生产率，应按背吃刀量、进给量、切削速度的顺序来选择切削用量，即应一方面考虑尽也许大的切削背吃刀量，另一方面选用尽也许大的进给量，最后在保证刀具合理耐用度的条件下，选取尽也许大的切削速度。粗、精加工时切削用量的选择。(1)粗加工时切削用量的选择如下：一方面尽也许大的背吃刀量；另一方面要根据机床动力和刚性的限制条件等，选取尽也许大的进给量；最后根据刀具耐用度拟定最佳的切削速度；(2)精加工时切削用量的选择如下:一方面根据粗加工后的余量拟定背吃刀量；另一方面根据已加工表面的粗糙度规定，选取较小的进给量，最后在保证刀具耐用度的前提下，尽也许选取较高的切削速度。1.背吃刀量的拟定背
11、吃刀量的选择要根据机床、工件和刀具的刚度来决定，在刚度允许的情况下，就尽也许使背吃刀量等于工件的加工余量。这样可以减少走刀次数，提高生产效率。因此轮廓粗车循环时选背吃刀量为3mm,精车循环时选背吃刀量为0.25mm,螺纹粗车循环时选背吃刀量为0.2mm,螺纹精车循环时选背吃刀量为OJmm02 .主轴转速的拟定（1）车外圆时的主轴转速车外圆时主轴转速应根据零件上被加工部位的直径，并按零件和刀具材料及性质等条件所允许的切削速度来拟定。切削速度是切削用量中对切削加工影响最大的因素。要综合考虑切削条件和规定，选择适当的切削速度。当切削速度拟定后，用度以下公式计算主轴转速：(3-1)兀d车圆弧和直线时，
12、选粗车切削速度忆二90mmin,精车切削速度1.=I20mmin,然后运用公式（3-1）计算主轴转速，（粗车工件直径D=50mm,精车工件直径取平均值）。粗车：1OOOvt-n=11d,1000x903.1450=573.25(rmin)600(rmin)精车：1000n=7ud_1000x1203.14x30=1200(rmin)(2)车螺纹时主轴转速在车削螺纹时，车床的主轴转速将受到螺纹的螺距(或导程)大小、驱动电动机的升降频特性及螺纹插补运算速度等多种因素影响，大多数普通车床数控系统车螺纹时的主轴转速为：注：k为保险系数，一般取80。J1200。八.n80=720rmn1.5根据机床的不
13、同转速是可以改变的，在学院的车床上一般取400rmino3 .进给速度的拟定进给速度是指切削单位时间内工件与进给方向相对位移，单位为mm/min。进给速度的大小直接影响表面粗糙度的值和车削效率。重要根据零件的加工精度和表面粗糙度以及刀具、工件的材料性质参考用量手册选取。拟定进给速度的原则：(1)当工件的质量规定可以得到保证时，可选择较高的进给速度。一般在100200mmmin范围内选取；(2)在切断、加工深孔时，宜选较低的进给速度，一般在2050mmmin范围内选取；(3)在加工精度、表面粗糙度规定较高时，进给速度应选小一些，一般在2050mmmin;(4)刀具空行程时，特别是远距离回零时，可
14、以选择机床数控系统给定的最高速度。一般根据卷件的表面粗糙度、刀具及工件材料等因素，查阅切削用量手册选取。每转进给量，进给速度的计算公式:Vf-fn(3-2)注：精车时常取,每转进给量f,粗车时一般选取为(O.3O.8)mmr,精车时(0.10.3)mmr,切断常取(0.050.2)mmro选择粗车、精车每转进给量分别为0.4Inm/r和0.15Inmr,再根据公式(3-2)粗车：Vf=fn=0.4600=240(mmmin)精车：vj=fn=0.151200=180(mmmin)将上面分析的各项内容综合为以下所示的数控加工工艺过程卡片中。表3-2机械加工工艺过程卡工序号工序名称工序内容设备1备料毛坯为50/M/W122mm砂轮机2数车加工零件内外轮廓数控车床3钳工去毛刺，矫正死角钳工工具4钳工精修全面按图纸规定5检测测量各部分尺寸、形状精度检测3.2锥形轴套的工艺分析3.2.1零件图样分析该零件表面由内外圆柱面、外圆锥面组成。其中多个直径尺寸与轴向尺寸有较高的尺寸精度、表面粗糙和形位公差规定。零件图尺寸标注完整，符合数控加工尺寸标注规定，轮廓描述清楚完整。根据零件图样，该零件图的内孔的公差等级为IT7,它的表面粗糙度3.24“；零件图的外圆的公差等级为(1T7IT8),表面粗糙度为3.2。其余的表面粗糙度为6.4。由于他尺寸因公差值较小，因此编程时取基本尺寸即可。3. 2.2
