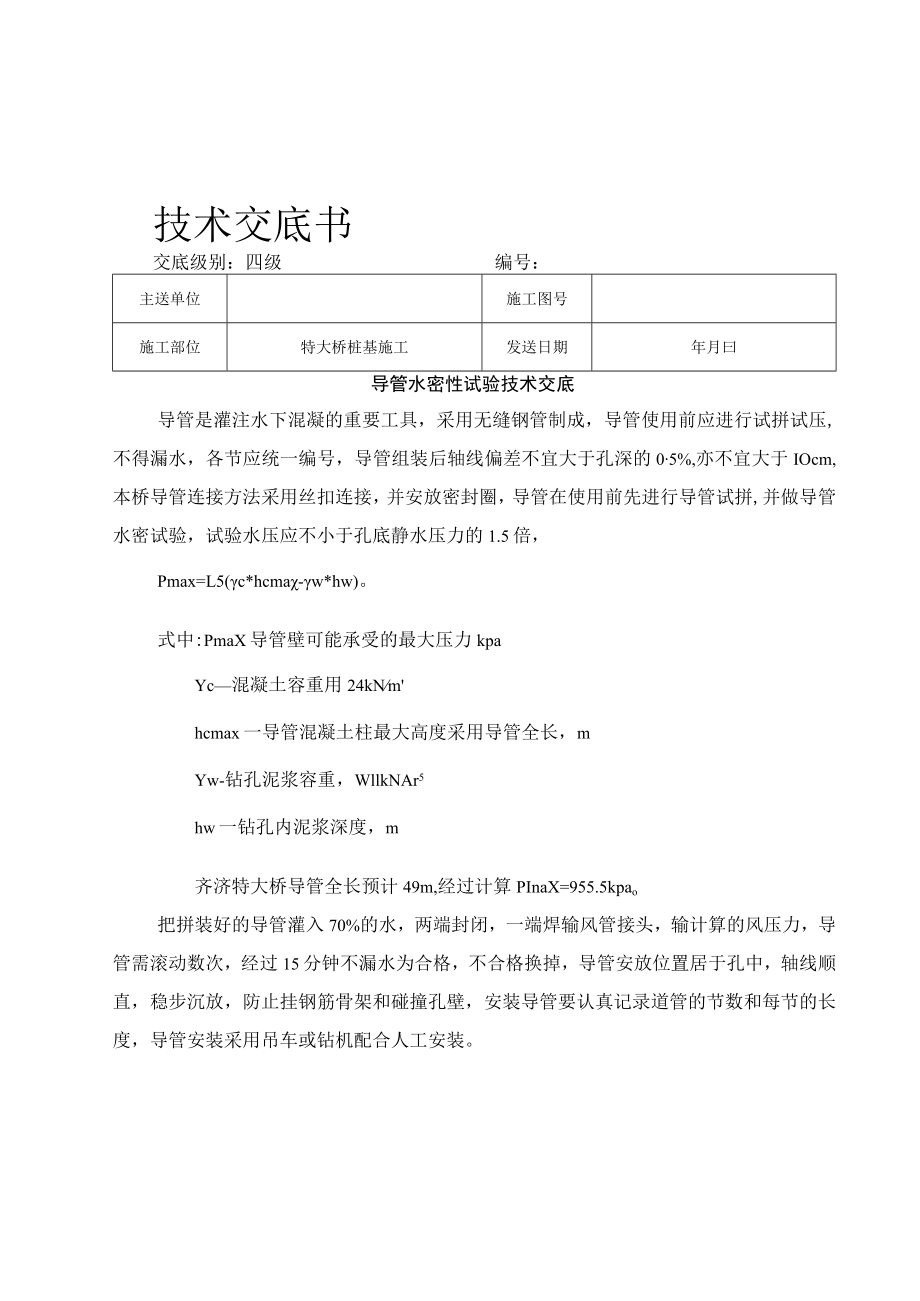

1、技术交底书交底级别：四级编号：主送单位施工图号施工部位特大桥桩基施工发送日期年月曰导管水密性试验技术交底导管是灌注水下混凝的重要工具，采用无缝钢管制成，导管使用前应进行试拼试压,不得漏水，各节应统一编号，导管组装后轴线偏差不宜大于孔深的05%,亦不宜大于IOcm,本桥导管连接方法采用丝扣连接，并安放密封圈，导管在使用前先进行导管试拼,并做导管水密试验，试验水压应不小于孔底静水压力的1.5倍，Pmax=L5(c*hcma-w*hw)。式中:PmaX导管壁可能承受的最大压力kpaYc混凝土容重用24kNmhcmax一导管混凝土柱最大高度采用导管全长，mYw-钻孔泥浆容重，WllkNAr5hw一钻孔

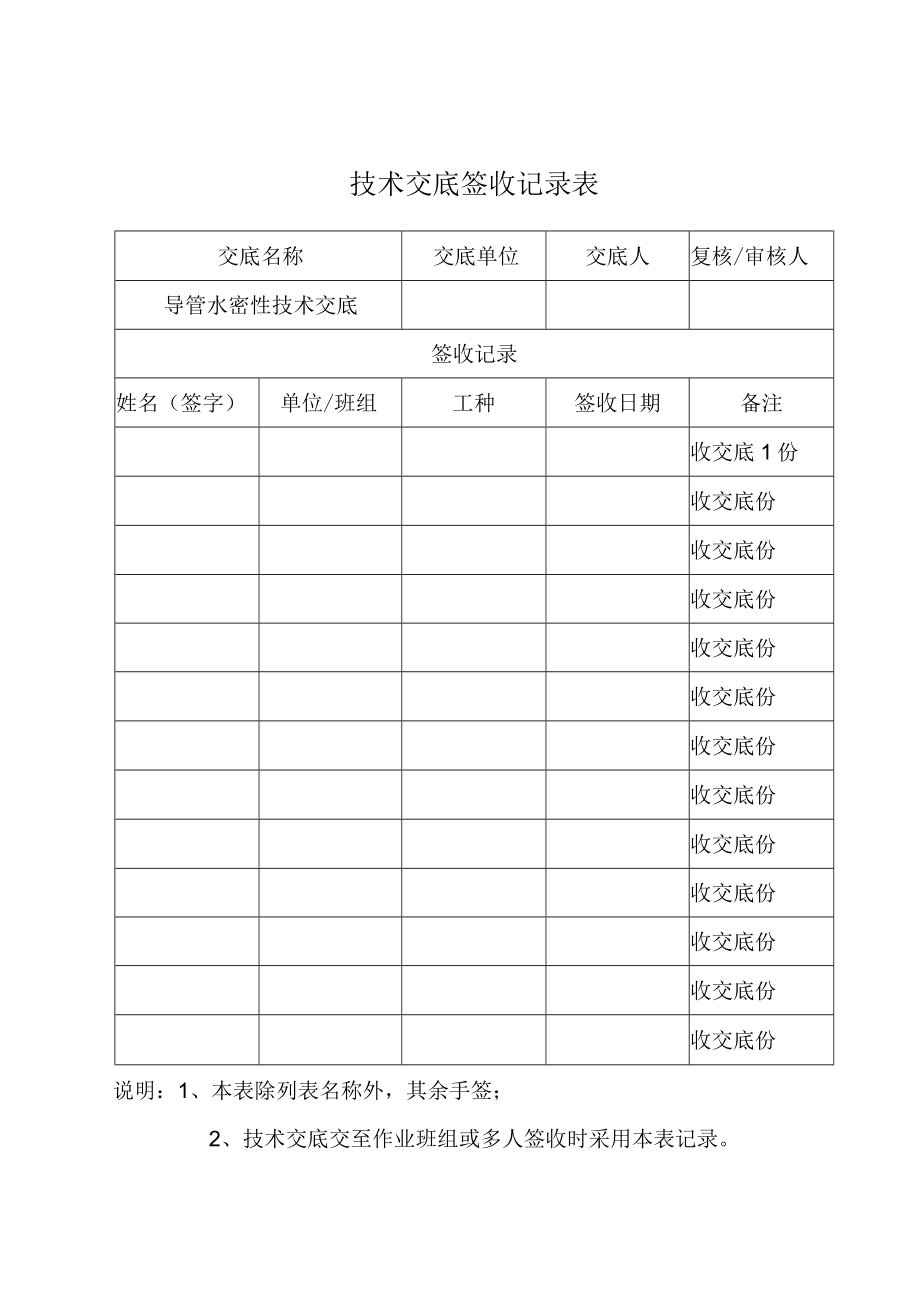

2、内泥浆深度，m齐济特大桥导管全长预计49m,经过计算PInaX=955.5kpao把拼装好的导管灌入70%的水，两端封闭，一端焊输风管接头，输计算的风压力，导管需滚动数次，经过15分钟不漏水为合格，不合格换掉，导管安放位置居于孔中，轴线顺直，稳步沉放，防止挂钢筋骨架和碰撞孔壁，安装导管要认真记录道管的节数和每节的长度，导管安装采用吊车或钻机配合人工安装。技术交底签收记录表交底名称交底单位交底人复核/审核人导管水密性技术交底签收记录姓名（签字）单位/班组工种签收日期备注收交底1份收交底份收交底份收交底份收交底份收交底份收交底份收交底份收交底份收交底份收交底份收交底份收交底份说明：1、本表除列表名称外，其余手签；2、技术交底交至作业班组或多人签收时采用本表记录。
