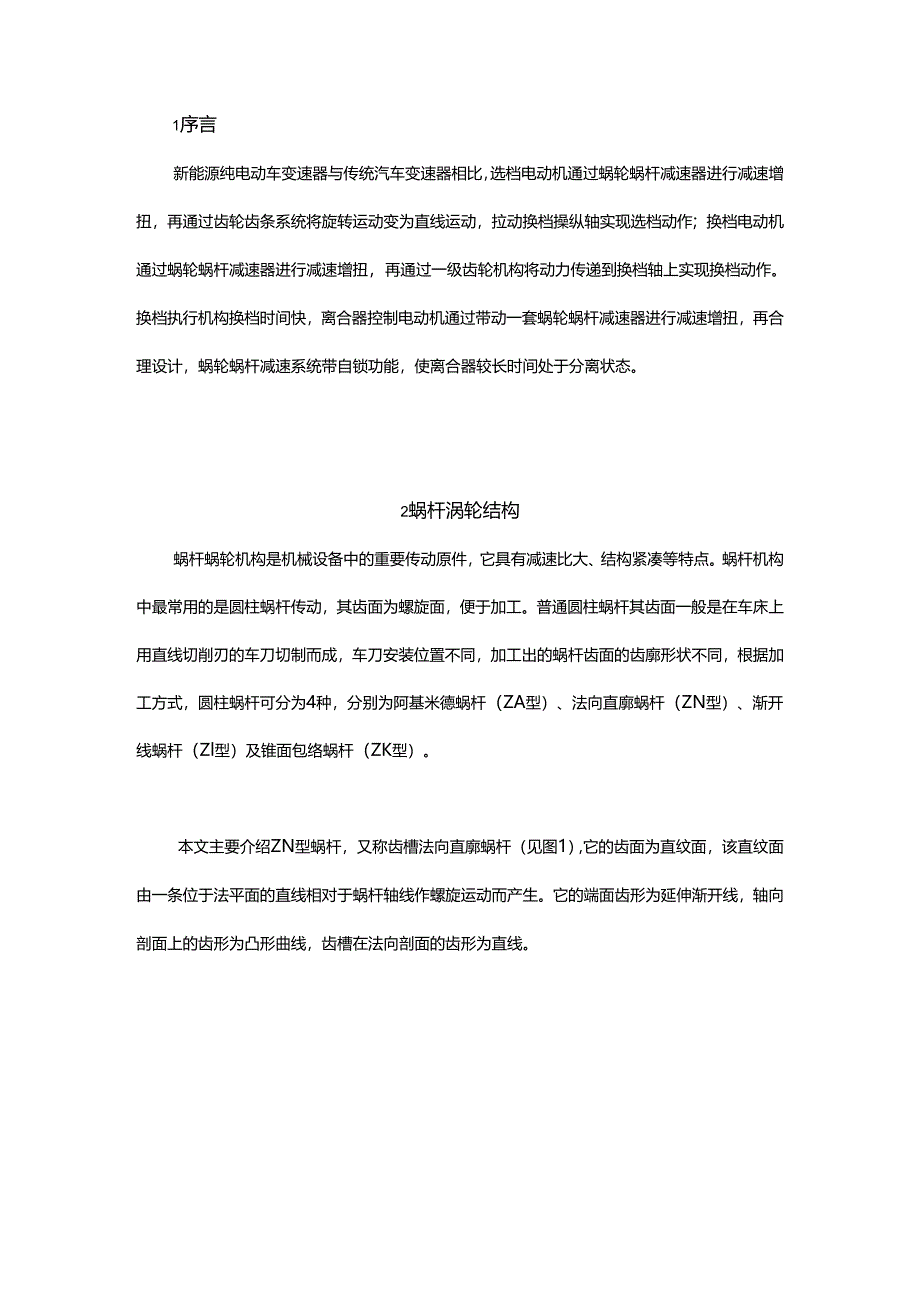

1、1序言新能源纯电动车变速器与传统汽车变速器相比，选档电动机通过蜗轮蜗杆减速器进行减速增扭，再通过齿轮齿条系统将旋转运动变为直线运动，拉动换档操纵轴实现选档动作；换档电动机通过蜗轮蜗杆减速器进行减速增扭，再通过一级齿轮机构将动力传递到换档轴上实现换档动作。换档执行机构换档时间快，离合器控制电动机通过带动一套蜗轮蜗杆减速器进行减速增扭，再合理设计，蜗轮蜗杆减速系统带自锁功能，使离合器较长时间处于分离状态。2蜗杆涡轮结构蜗杆蜗轮机构是机械设备中的重要传动原件，它具有减速比大、结构紧凑等特点。蜗杆机构中最常用的是圆柱蜗杆传动，其齿面为螺旋面，便于加工。普通圆柱蜗杆其齿面一般是在车床上用直线切削刃的车刀

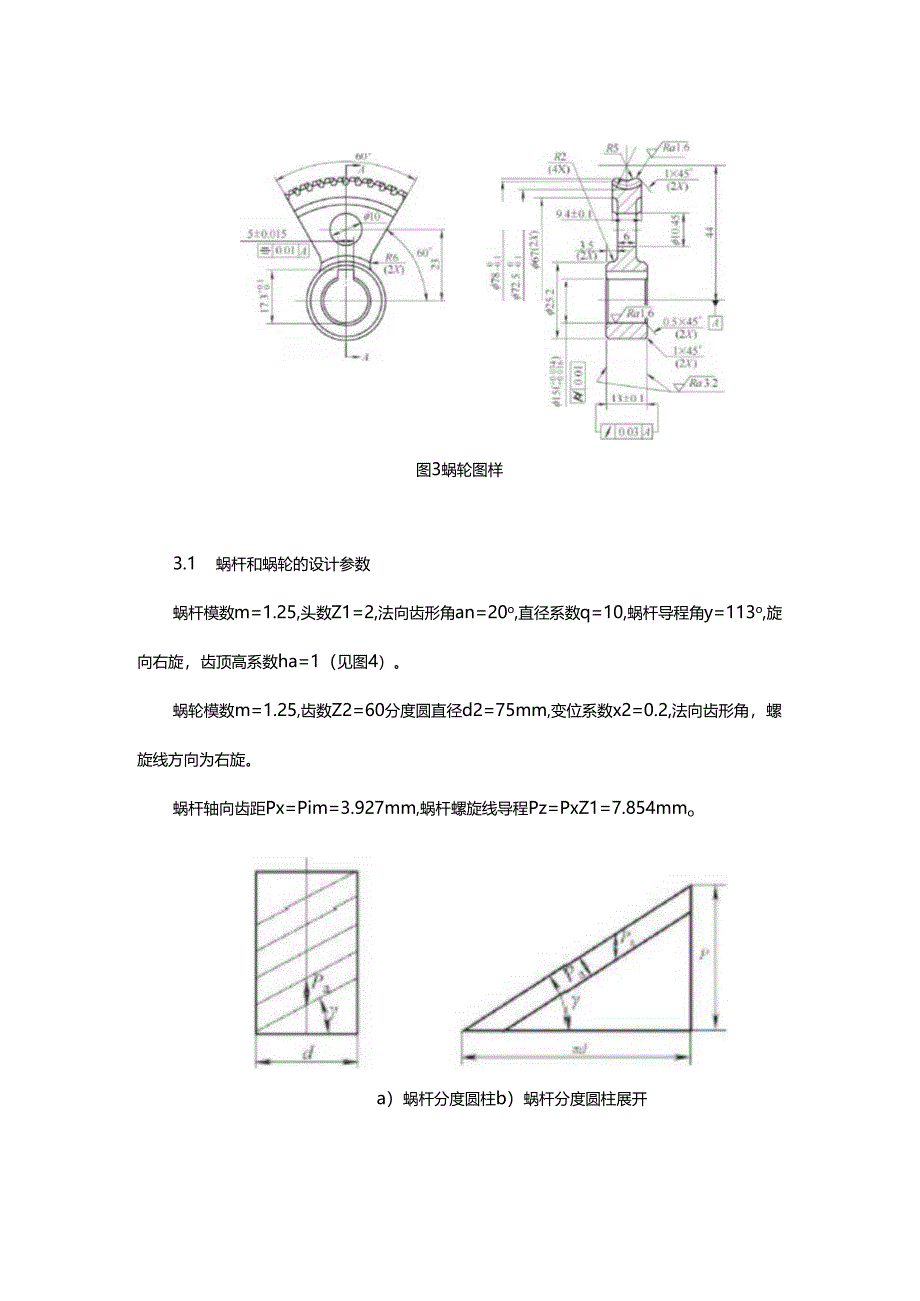

2、切制而成，车刀安装位置不同，加工出的蜗杆齿面的齿廓形状不同，根据加工方式，圆柱蜗杆可分为4种，分别为阿基米德蜗杆（ZA型）、法向直廓蜗杆（ZN型）、渐开线蜗杆（Zl型）及锥面包络蜗杆（ZK型）。本文主要介绍ZN型蜗杆，又称齿槽法向直廓蜗杆（见图1）,它的齿面为直纹面，该直纹面由一条位于法平面的直线相对于蜗杆轴线作螺旋运动而产生。它的端面齿形为延伸渐开线，轴向剖面上的齿形为凸形曲线，齿槽在法向剖面的齿形为直线。图1ZN型蜗杆外形3蜗杆和蜗轮的设计根据成品图中所要求的技术要求加工出零件（见图2、图3）,需要编排相应工艺，落实相关刀具、辅具以及检测方式。图3蜗轮图样3.1 蜗杆和蜗轮的设计参数蜗杆模
3、数m=1.25,头数Z1=2,法向齿形角an=20o,直径系数q=10,蜗杆导程角y=113o,旋向右旋，齿顶高系数ha=1（见图4）。蜗轮模数m=1.25,齿数Z2=60分度圆直径d2=75mm,变位系数x2=0.2,法向齿形角，螺旋线方向为右旋。蜗杆轴向齿距Px=Pim=3.927mm,蜗杆螺旋线导程Pz=PxZ1=7.854mmoa）蜗杆分度圆柱b）蜗杆分度圆柱展开3.2 蜗杆、蜗轮加工工艺布局根据图样特点安排加工，主要分为以下加工路线：（1）蜗杆材料选取T车毛坯T粗车加工一精车加工T铳加工T热处理一磨削加工T磨齿加工T检测。具体工序划分见表1。1WWfJto工工序蝎杆（。讨，8）工序名
4、才工序内容帆从没务M工场沱夹具力具TV.他普通床改中心自定心卡A0刀片慎*心定。卡a*3W心w三*（自）CAFroD杵Ifwl7懵刀（改）+双氏*a*M标发恍刀ni俄凹方慎*中心MtoT外2忤磨床箕5中心建通用6纶小IW欠内如工ttMT众H元螺ft床由纶修正星或彩内舱（2）蜗轮材料选取一车毛坯T粗车加工一精车加工一铳加工一滚齿加工T铳加工T检测。具体工序划分见表2。表2期轮加工工序蜗轮（毛坛材料：ZcuSnlOPbl）工序名称工序内容机床设备加工场他夹具刀具车削加工银车罐面m数控车床求Ih中心自定心卡盘隹车刀片精车端面m数控车床法制中心自定心卡盘精车刀片站孔加工站孔站床求制中心需自制定位夹具通
5、用站头车削加工包精车外数控车床法的中心需自制定心接盘精乍刀片快削加工恬使槽普通怛快床法制中心需自制定位夹具通用查槽刀渣的加工演尚格里森滂声机法制中心潼角夹具滤刀（需设计及订购）诜加工饯去多余材料数控诜床试寿中心需自制定位夹具诜刀3.3 蜗杆主要加工工艺(1)材料选取蜗杆一般用合金钢或碳钢制成，大部分蜗杆齿面经渗碳淬火等热处理而获得较高的硬度，并经磨削处理。因此本次零件选用40Cr,齿面淬火45-55HRC0(2)车加工齿形设备使用数控车床，刀具需使用普通刀片进行改磨。由于齿槽在法向剖面的齿廓为直齿廓，且节圆高度处的齿宽与齿向间隙相同，均为0.5Px,(见图5)。根据车削加工特点，将车刀修磨成如
6、图6所示的尺寸，当车削加工时，车刀对中齿槽的中线法面切制加工而成(见图7)0加工时，先加工蜗杆的一条螺旋线，当加工快到尺寸时，留出一定的余量，这时在这个蜗杆螺纹的另一面对刀，加工出另一条螺旋线尺寸。图5法向齿廓间距的几何尺寸2874图6模拟车刀的几何尺寸图7车加工零件时的横截面(3)磨削加工蜗杆齿形精度取决于砂轮廓形的修正精度。为了修整出近似正确的砂轮廓形(见图8),使用金刚笔整形砂轮，沿工件轴向切削，在加工时工件两顶针装夹并进行校正。当磨削加工完成后，即可进行检测，成品如图9所图8磨削齿面加工示意图9蜗杆成品3.4 蜗轮主要加工工序(1)材料选取蜗轮一般采用锡青铜，易于磨合和承载，与钢蜗杆齿
7、运转磨合后试接触表面互相配合，增加了支承面积。(2)滚齿加工利用定芯夹具定位蜗轮中心(见图10),使用特制蜗轮滚刀进行滚齿加工。滚齿加工前需要校准滚刀轴，并调整滚刀中心到工件中心的中心距，滚切时滚刀做纯径向滚切，径向进给量为0.030.05mm。蜗轮滚刀向被加工蜗轮作径向进给，由齿顶逐渐切至全齿深，这种方式加工，加工时间短，生产率高。蜗轮的检测结果如图11所示。图10蜗轮滚齿夹具y.kl一Erpar*h1.Hja）相邻、累积、齿圈跳动报告b）齿形齿向（左）报告c）齿形齿向（右）报告d）三维综合扫描（粗）图11蜗轮检测结果4结束语本文主要介绍了EP21中的蜗杆蜗轮零件的制造工艺，经实际加工及检测，全部参数符合工艺要求，提高了生产效率，为类似零件加工工艺的制定提供了参考。
