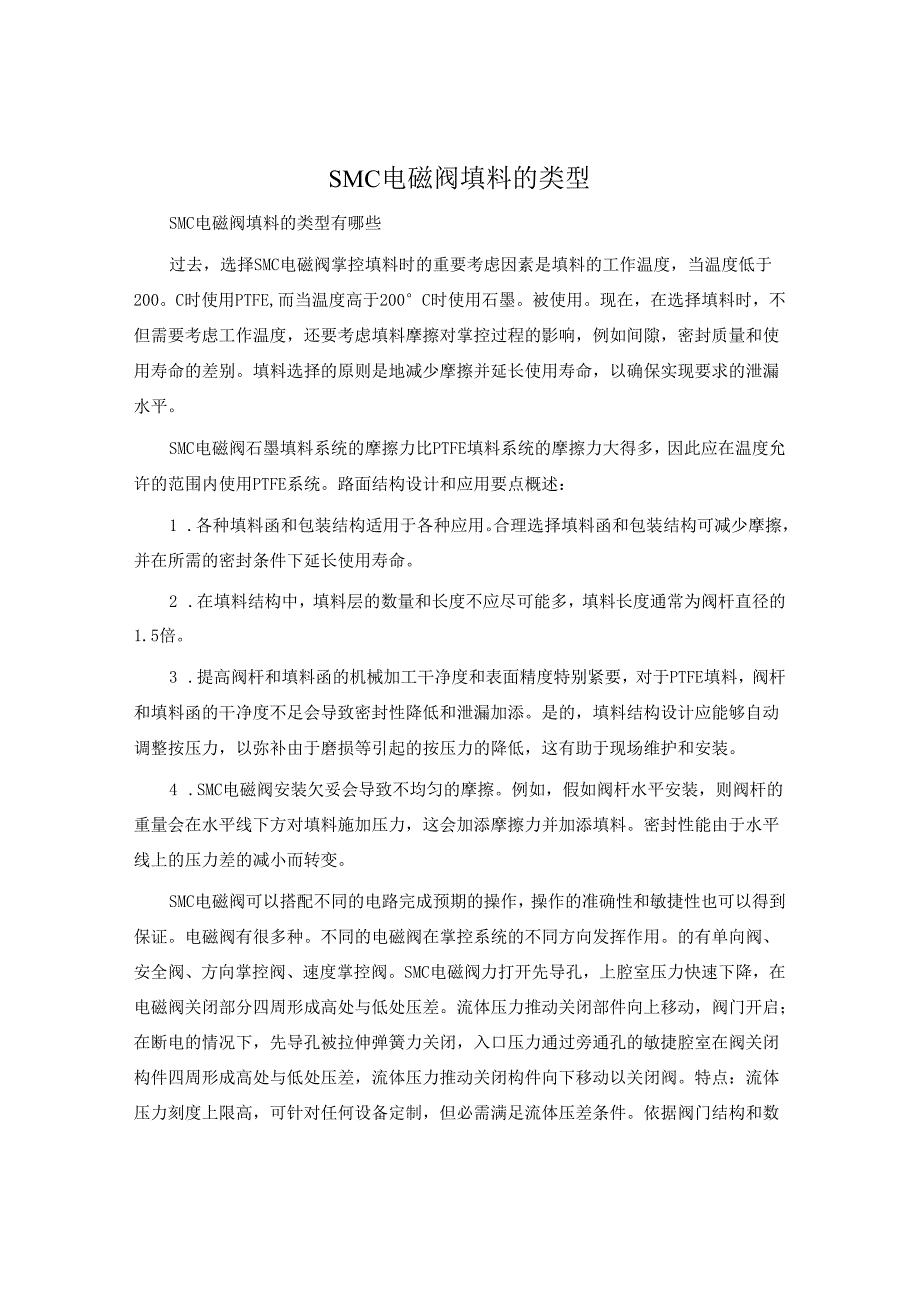

1、SMC电磁阀填料的类型SMC电磁阀填料的类型有哪些过去，选择SMC电磁阀掌控填料时的重要考虑因素是填料的工作温度，当温度低于200。C时使用PTFE,而当温度高于200C时使用石墨。被使用。现在，在选择填料时，不但需要考虑工作温度，还要考虑填料摩擦对掌控过程的影响，例如间隙，密封质量和使用寿命的差别。填料选择的原则是地减少摩擦并延长使用寿命，以确保实现要求的泄漏水平。SMC电磁阀石墨填料系统的摩擦力比PTFE填料系统的摩擦力大得多，因此应在温度允许的范围内使用PTFE系统。路面结构设计和应用要点概述：1 .各种填料函和包装结构适用于各种应用。合理选择填料函和包装结构可减少摩擦，并在所需的密封条
2、件下延长使用寿命。2 .在填料结构中，填料层的数量和长度不应尽可能多，填料长度通常为阀杆直径的1.5倍。3 .提高阀杆和填料函的机械加工干净度和表面精度特别紧要，对于PTFE填料，阀杆和填料函的干净度不足会导致密封性降低和泄漏加添。是的，填料结构设计应能够自动调整按压力，以弥补由于磨损等引起的按压力的降低，这有助于现场维护和安装。4 .SMC电磁阀安装欠妥会导致不均匀的摩擦。例如，假如阀杆水平安装，则阀杆的重量会在水平线下方对填料施加压力，这会加添摩擦力并加添填料。密封性能由于水平线上的压力差的减小而转变。SMC电磁阀可以搭配不同的电路完成预期的操作，操作的准确性和敏捷性也可以得到保证。电磁阀

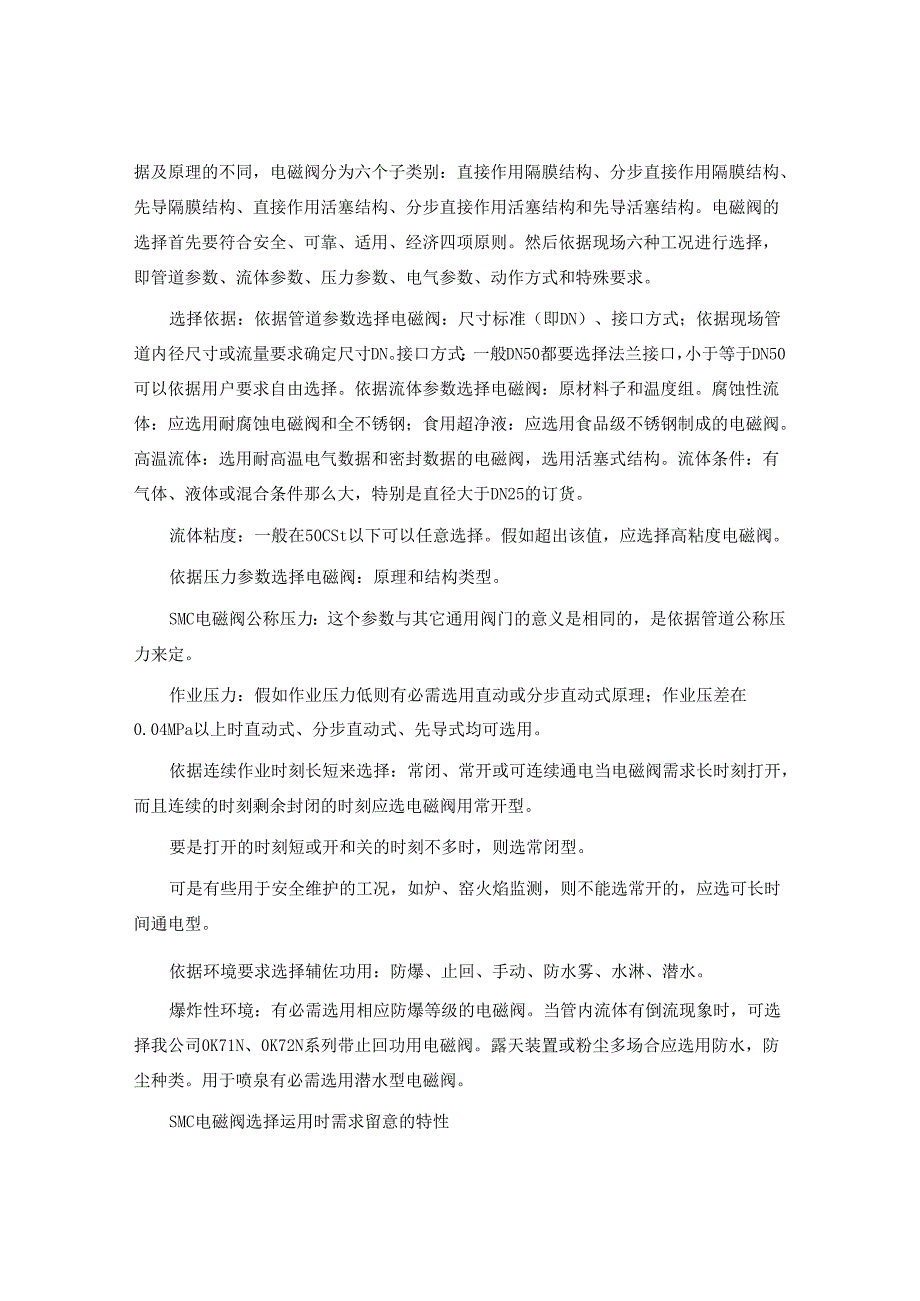

3、有很多种。不同的电磁阀在掌控系统的不同方向发挥作用。的有单向阀、安全阀、方向掌控阀、速度掌控阀。SMC电磁阀力打开先导孔，上腔室压力快速下降，在电磁阀关闭部分四周形成高处与低处压差。流体压力推动关闭部件向上移动，阀门开启；在断电的情况下，先导孔被拉伸弹簧力关闭，入口压力通过旁通孔的敏捷腔室在阀关闭构件四周形成高处与低处压差，流体压力推动关闭构件向下移动以关闭阀。特点：流体压力刻度上限高，可针对任何设备定制，但必需满足流体压差条件。依据阀门结构和数据及原理的不同，电磁阀分为六个子类别：直接作用隔膜结构、分步直接作用隔膜结构、先导隔膜结构、直接作用活塞结构、分步直接作用活塞结构和先导活塞结构。电磁
4、阀的选择首先要符合安全、可靠、适用、经济四项原则。然后依据现场六种工况进行选择，即管道参数、流体参数、压力参数、电气参数、动作方式和特殊要求。选择依据：依据管道参数选择电磁阀：尺寸标准（即DN）、接口方式；依据现场管道内径尺寸或流量要求确定尺寸DN。接口方式：一般DN50都要选择法兰接口，小于等于DN50可以依据用户要求自由选择。依据流体参数选择电磁阀：原材料子和温度组。腐蚀性流体：应选用耐腐蚀电磁阀和全不锈钢；食用超净液：应选用食品级不锈钢制成的电磁阀。高温流体：选用耐高温电气数据和密封数据的电磁阀，选用活塞式结构。流体条件：有气体、液体或混合条件那么大，特别是直径大于DN25的订货。流体粘
5、度：一般在50CSt以下可以任意选择。假如超出该值，应选择高粘度电磁阀。依据压力参数选择电磁阀：原理和结构类型。SMC电磁阀公称压力：这个参数与其它通用阀门的意义是相同的，是依据管道公称压力来定。作业压力：假如作业压力低则有必需选用直动或分步直动式原理；作业压差在0.04MPa以上时直动式、分步直动式、先导式均可选用。依据连续作业时刻长短来选择：常闭、常开或可连续通电当电磁阀需求长时刻打开，而且连续的时刻剩余封闭的时刻应选电磁阀用常开型。要是打开的时刻短或开和关的时刻不多时，则选常闭型。可是有些用于安全维护的工况，如炉、窑火焰监测，则不能选常开的，应选可长时间通电型。依据环境要求选择辅佐功用：

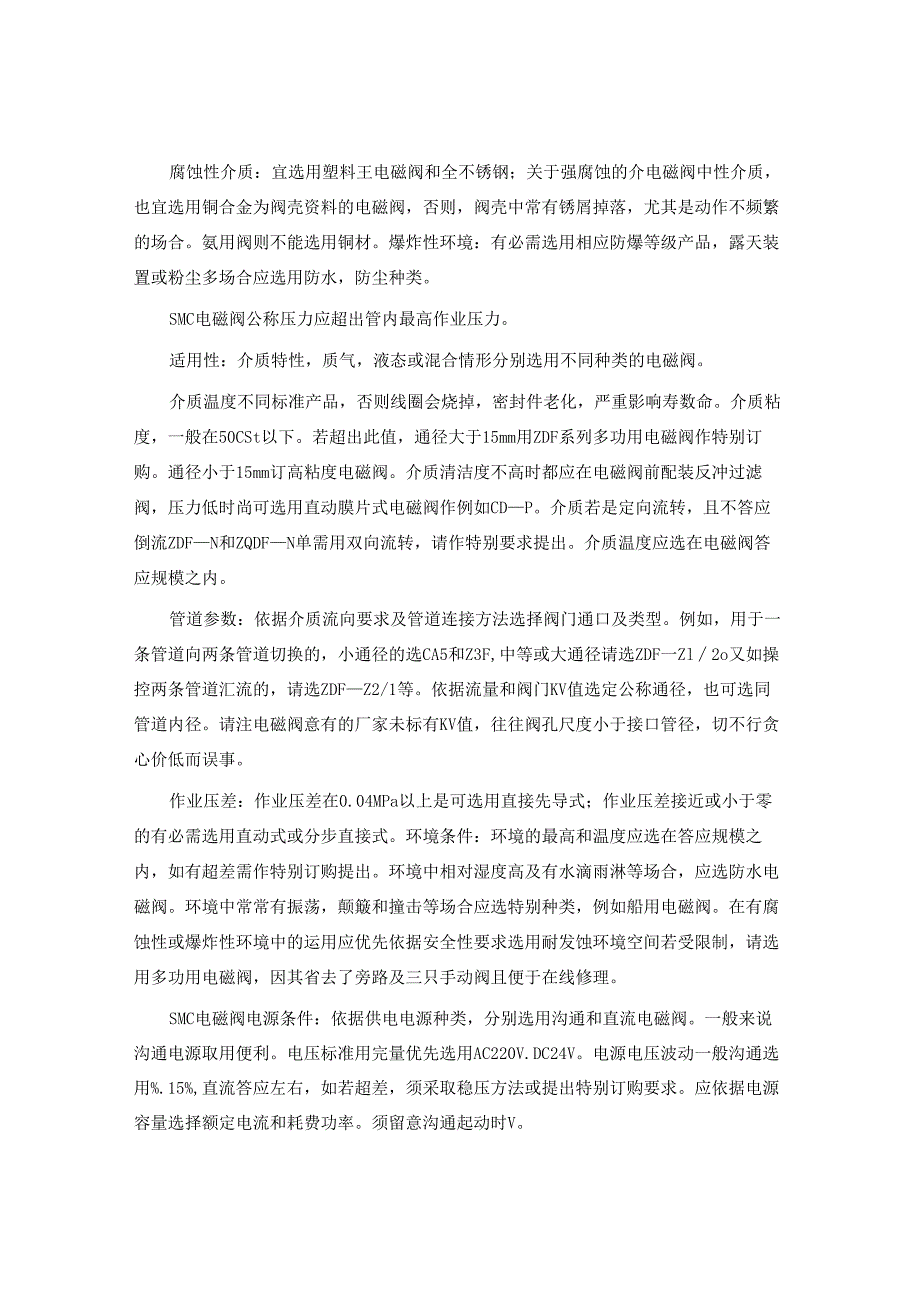

6、防爆、止回、手动、防水雾、水淋、潜水。爆炸性环境：有必需选用相应防爆等级的电磁阀。当管内流体有倒流现象时，可选择我公司0K71N、0K72N系列带止回功用电磁阀。露天装置或粉尘多场合应选用防水，防尘种类。用于喷泉有必需选用潜水型电磁阀。SMC电磁阀选择运用时需求留意的特性腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；关于强腐蚀的介电磁阀中性介质，也宜选用铜合金为阀壳资料的电磁阀，否则，阀壳中常有锈屑掉落，尤其是动作不频繁的场合。氨用阀则不能选用铜材。爆炸性环境：有必需选用相应防爆等级产品，露天装置或粉尘多场合应选用防水，防尘种类。SMC电磁阀公称压力应超出管内最高作业压力。适用性：介质特性，质气，
7、液态或混合情形分别选用不同种类的电磁阀。介质温度不同标准产品，否则线圈会烧掉，密封件老化，严重影响寿数命。介质粘度，一般在50CSt以下。若超出此值，通径大于15mm用ZDF系列多功用电磁阀作特别订购。通径小于15mm订高粘度电磁阀。介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CDP。介质若是定向流转，且不答应倒流ZDFN和ZQDFN单需用双向流转，请作特别要求提出。介质温度应选在电磁阀答应规模之内。管道参数：依据介质流向要求及管道连接方法选择阀门通口及类型。例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F,中等或大通径请选ZDF一Zl2o又
8、如操控两条管道汇流的，请选ZDFZ2/1等。依据流量和阀门KV值选定公称通径，也可选同管道内径。请注电磁阀意有的厂家未标有KV值，往往阀孔尺度小于接口管径，切不行贪心价低而误事。作业压差：作业压差在0.04MPa以上是可选用直接先导式；作业压差接近或小于零的有必需选用直动式或分步直接式。环境条件：环境的最高和温度应选在答应规模之内，如有超差需作特别订购提出。环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。环境中常常有振荡，颠簸和撞击等场合应选特别种类，例如船用电磁阀。在有腐蚀性或爆炸性环境中的运用应优先依据安全性要求选用耐发蚀环境空间若受限制，请选用多功用电磁阀，因其省去了旁路及三只手动阀且便于在线修理。SMC电磁阀电源条件：依据供电电源种类，分别选用沟通和直流电磁阀。一般来说沟通电源取用便利。电压标准用完量优先选用AC220V.DC24V。电源电压波动一般沟通选用%.15%,直流答应左右，如若超差，须采取稳压方法或提出特别订购要求。应依据电源容量选择额定电流和耗费功率。须留意沟通起动时V。
