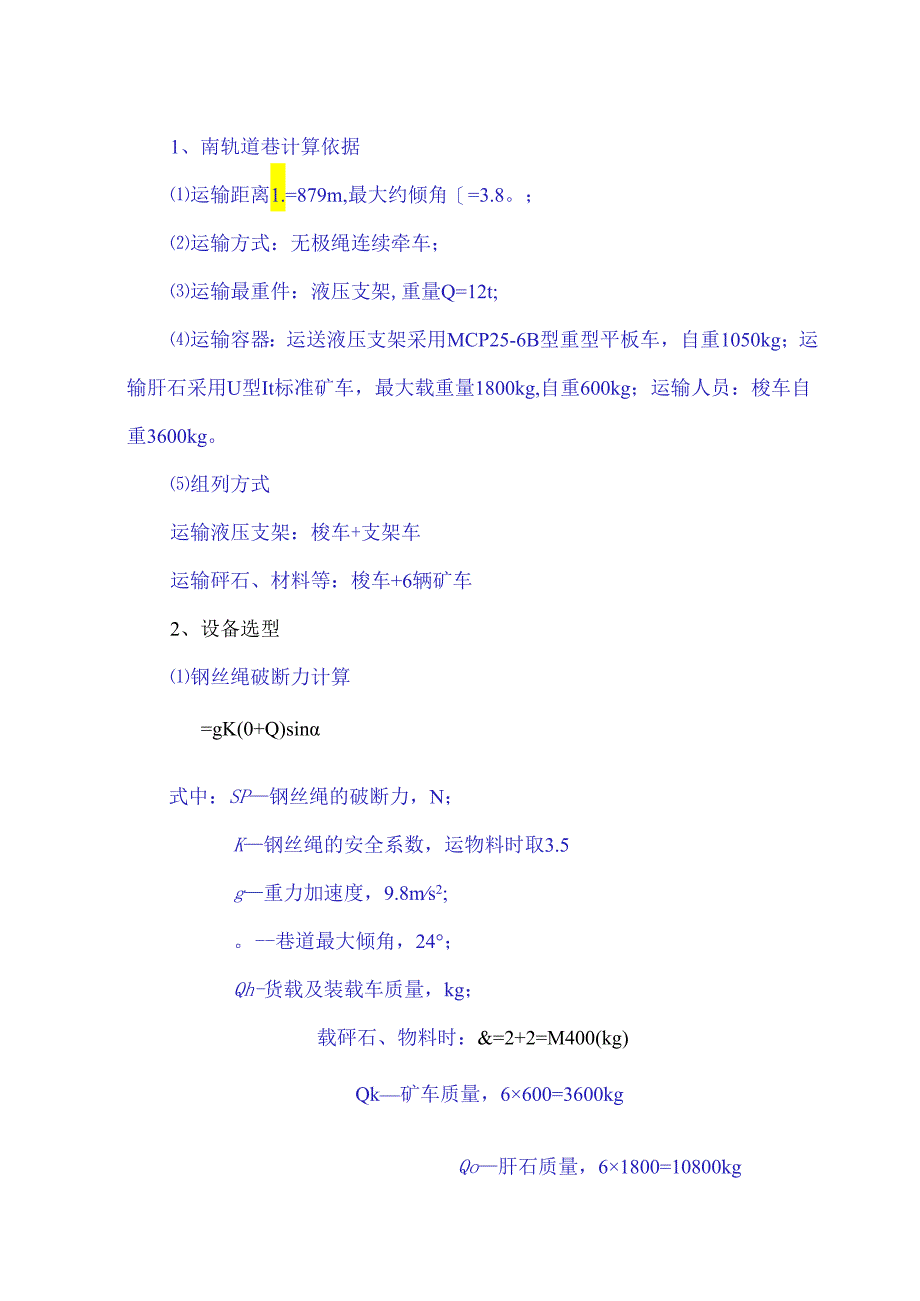

1、1、南轨道巷计算依据运输距离1.=879m,最大约倾角=3.8。；运输方式：无极绳连续牵车；运输最重件：液压支架,重量Q=12t;运输容器：运送液压支架采用MCP25-6B型重型平板车，自重1050kg；运输肝石采用U型It标准矿车，最大载重量1800kg,自重600kg；运输人员：梭车自重3600kg。组列方式运输液压支架：梭车+支架车运输砰石、材料等：梭车+6辆矿车2、设备选型钢丝绳破断力计算=gK(0+Q)sin式中：SP钢丝绳的破断力，N；K钢丝绳的安全系数，运物料时取3.5g重力加速度，9.8ms2;。巷道最大倾角，24；Qh-货载及装载车质量，kg；载砰石、物料时：&=2+2=M4

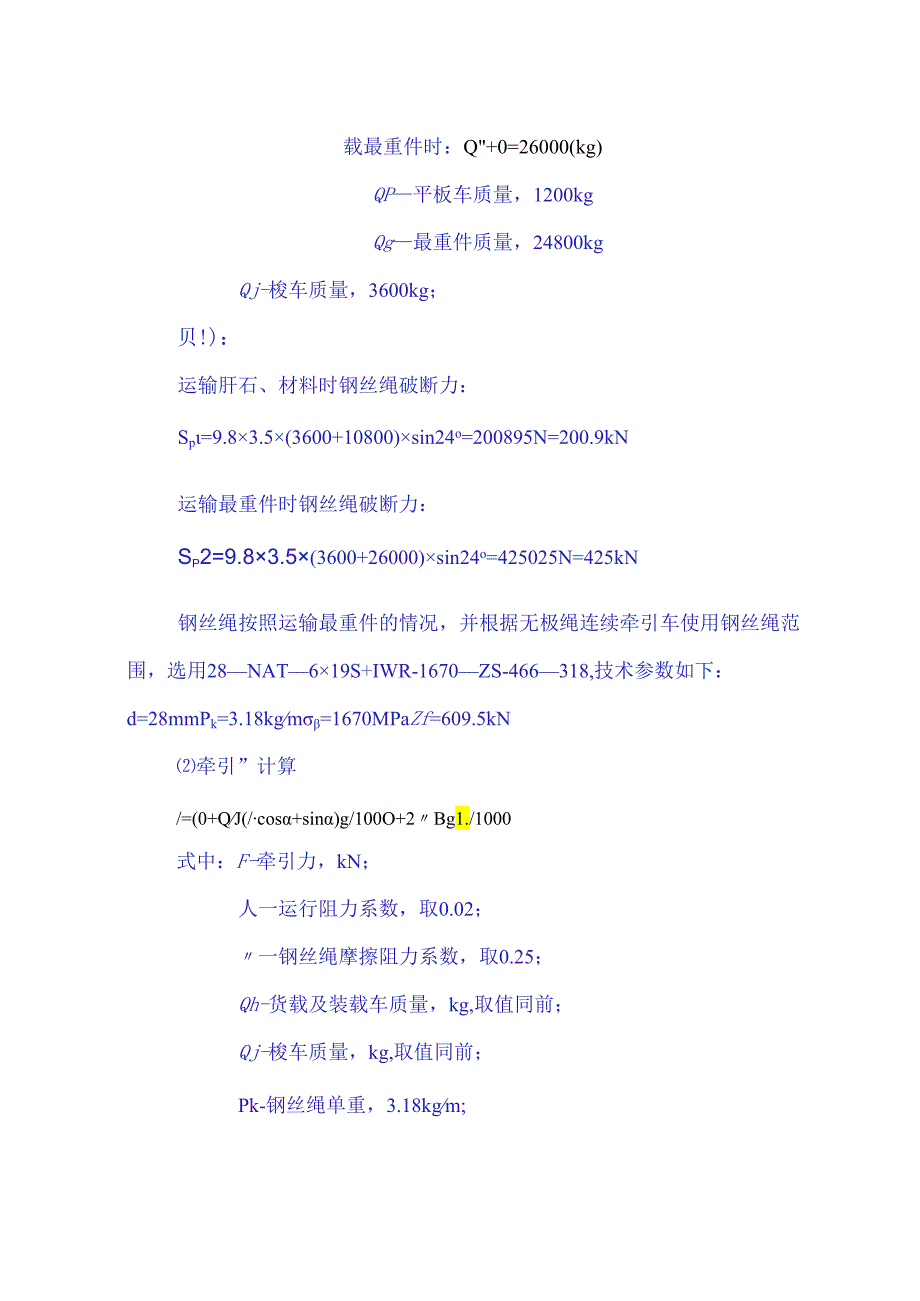

2、00(kg)Qk矿车质量，6600=3600kgQo肝石质量，61800=10800kg载最重件时：Q+0=26000(kg)QP平板车质量，1200kgQg最重件质量，24800kgQj-梭车质量，3600kg；贝!)：运输肝石、材料时钢丝绳破断力：Sp=9.83.5(3600+10800)sin24o=200895N=200.9kN运输最重件时钢丝绳破断力：Sp2=9.83.5(3600+26000)sin24o=425025N=425kN钢丝绳按照运输最重件的情况，并根据无极绳连续牵引车使用钢丝绳范围，选用28NAT619S+IWR-1670ZS-466318,技术参数如下：d=28mm

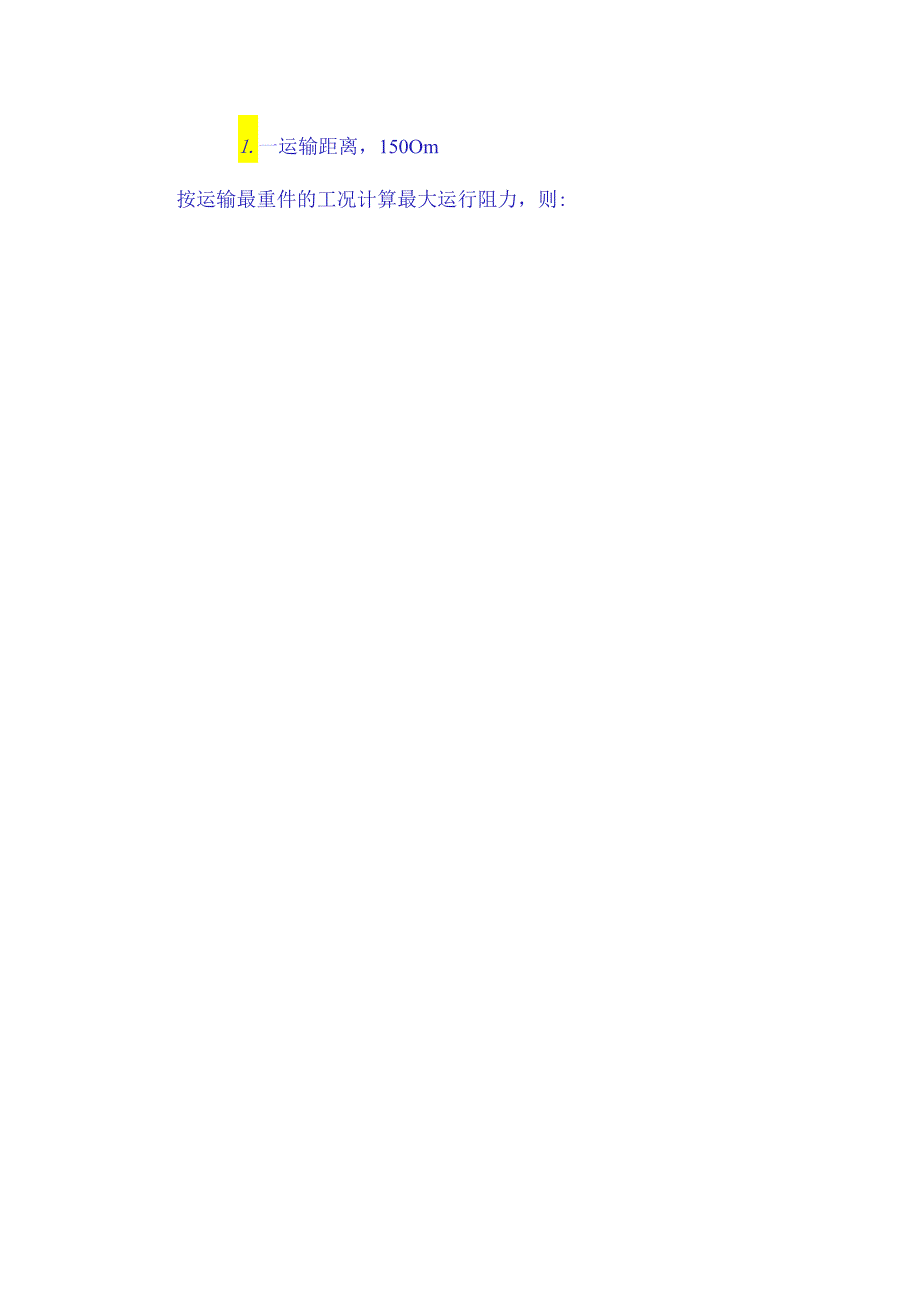

3、Pk=3.18kgm=1670MPaZf=609.5kN牵引”计算/=(0+QJ(/cos+sin)g/100O+2Bg1./1000式中：F-牵引力，kN；人一运行阻力系数，取0.02；一钢丝绳摩擦阻力系数，取0.25；Qh-货载及装载车质量，kg,取值同前；Qj-梭车质量，kg,取值同前；Pk-钢丝绳单重，3.18kgm;1.一运输距离，150Om按运输最重件的工况计算最大运行阻力，则:Fi=(3600+26000)(0.02cos240+sin240)9.81000+20.253.189.815001000=146.7kN设计选用SQ-130/200P型无极绳牵连续牵引车，主要技术参数入下表:技术参数名称技术参数设备型号SQ-130/200P技术参数最大牵引力kN130牵引速度（ms）0-1.25-2.5调速方式变频调速滚筒直径（mm）1600电机功率200kW轨距（mm）600轨道形式30kg普轨最大运距（m）3.5,满足要求式中：牙一最小钢丝破断拉力总和，524.4kN
