1、30MW渔光互补光伏电站项目主要电气设备安装施工方案汇流箱安装A安装顺序用镀锌角钢制作汇流箱固定支架；将汇流箱支架固定在组件支架上；汇流箱安装，并将汇流箱用接地线可靠接地；B安装标准汇流箱安装应符合以下规定：位置正确、部件齐全、箱体开孔合适、切口整齐、箱体紧贴墙面；无绞线现象，油漆完整、盘内外清洁、箱盖开关灵活、回路编号齐全、接线整齐、PE保护地线安装明显、牢固；导线截面、相色符合规范规定。汇流箱外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。汇流箱配线排列整齐，并绑扎成束；在活动部位应固定;盘面引出及引进的导线应留有适当余度，以便于检修。汇流

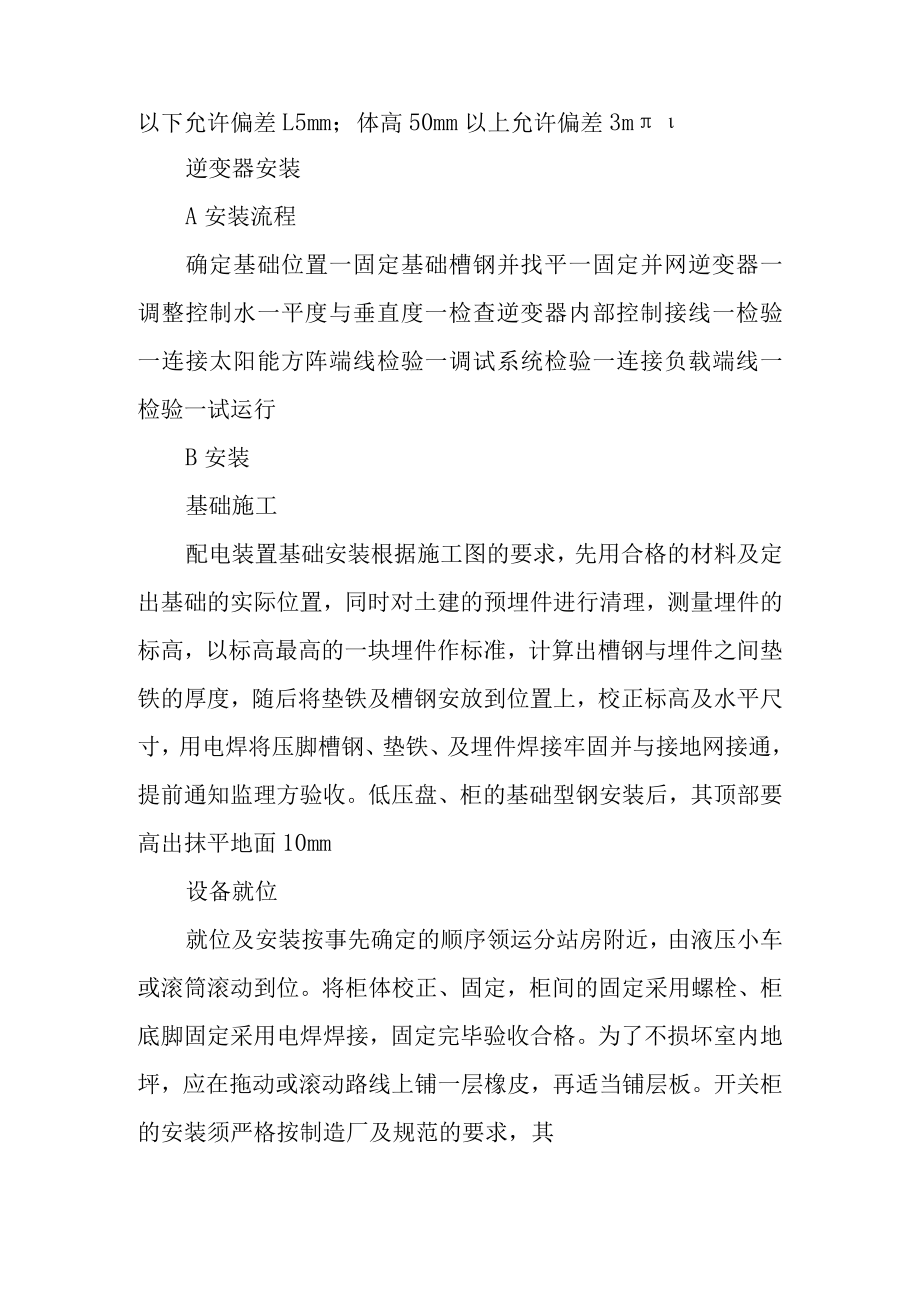

2、箱内刀闸及保险等，均应处于断路状态。电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定：连接紧密、牢固；保护地线截面选用正确，需防腐的部分涂漆均匀无遗漏；线路走向合理、色标准确、涂刷后不污染设备和墙面。检验方法：观察检查。允许偏差：体高50mm以下允许偏差L5mm；体高50mm以上允许偏差3m逆变器安装A安装流程确定基础位置一固定基础槽钢并找平一固定并网逆变器一调整控制水一平度与垂直度一检查逆变器内部控制接线一检验一连接太阳能方阵端线检验一调试系统检验一连接负载端线一检验一试运行B安装基础施工配电装置基础安装根据施工图的要求，先用合格的材料及定出基础的实际位置，同时对土建的预埋件进
3、行清理，测量埋件的标高，以标高最高的一块埋件作标准，计算出槽钢与埋件之间垫铁的厚度，随后将垫铁及槽钢安放到位置上，校正标高及水平尺寸，用电焊将压脚槽钢、垫铁、及埋件焊接牢固并与接地网接通，提前通知监理方验收。低压盘、柜的基础型钢安装后，其顶部要高出抹平地面10mm设备就位就位及安装按事先确定的顺序领运分站房附近，由液压小车或滚筒滚动到位。将柜体校正、固定，柜间的固定采用螺栓、柜底脚固定采用电焊焊接，固定完毕验收合格。为了不损坏室内地坪，应在拖动或滚动路线上铺一层橡皮，再适当铺层板。开关柜的安装须严格按制造厂及规范的要求，其垂直度和水平度符合规范要求，并做好自检记录。安装就位后定期测量记录绝缘情

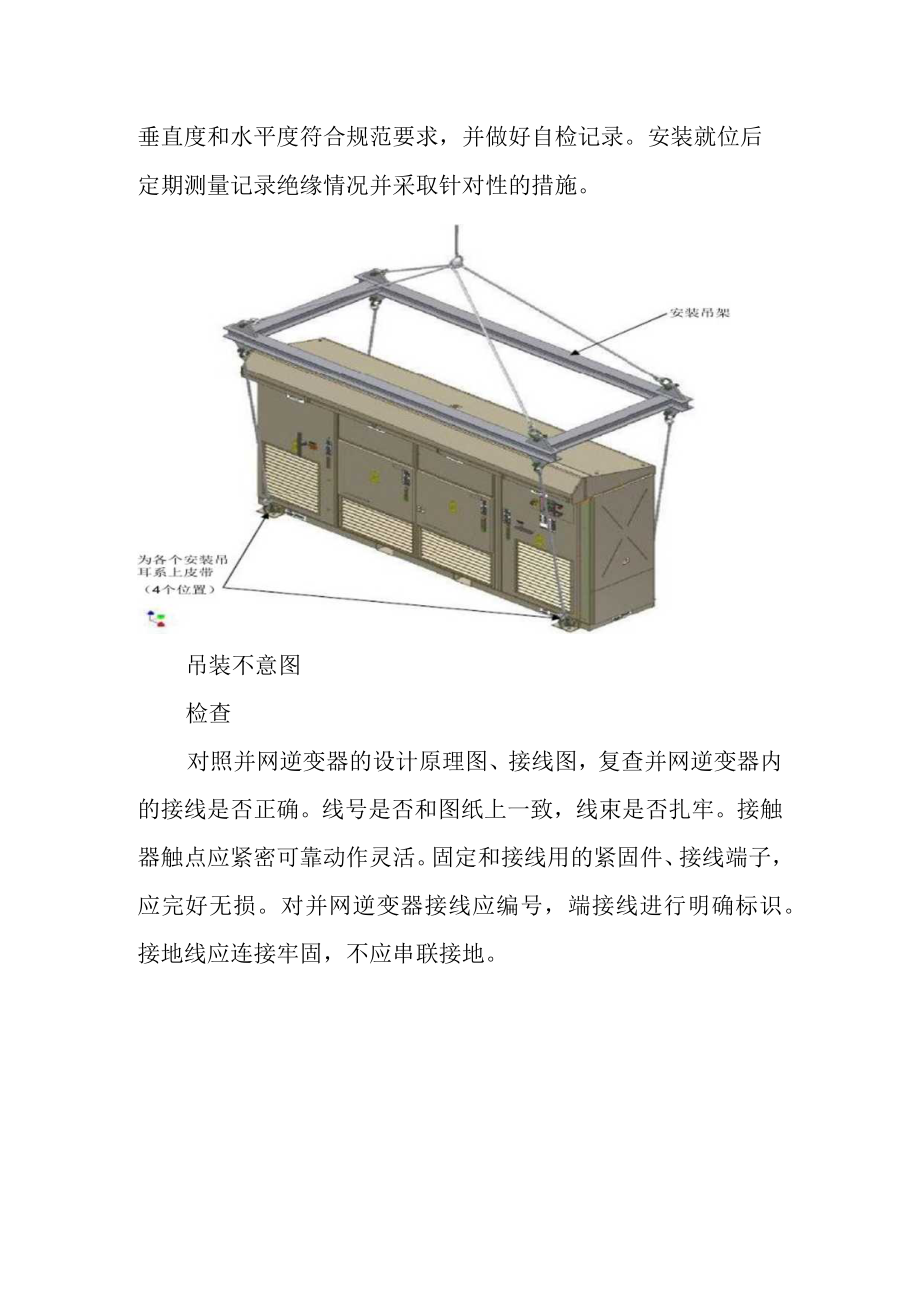

4、况并采取针对性的措施。吊装不意图检查对照并网逆变器的设计原理图、接线图，复查并网逆变器内的接线是否正确。线号是否和图纸上一致，线束是否扎牢。接触器触点应紧密可靠动作灵活。固定和接线用的紧固件、接线端子，应完好无损。对并网逆变器接线应编号，端接线进行明确标识。接地线应连接牢固，不应串联接地。直流电缆入口面接入）逆变器内结构图升压站设备安装作业程序安装前的准需支架安装及验收配合调试所做试验i避雷器凝核对基础标高及钝?线基础拆箱清点、检J设备倒隔离开关安装电压6S器安装一软母线安装整体检查验收作业方法A安装前的准备填脚手架搭设联系单，提前搭设脚手架，派有经验的安装工现场监督，脚手架搭设后经双方检查验
5、收挂牌后方可使用。提前一个月提出备料请单，包括8槽钢和钢芯铝绞线、设备线夹等，必须保证材料的准时到货，以免耽误工期B核对基础标高和中心线安装前认真核对电气设备安装图和土建图纸，基础标高是否一致，中心线是否一致，发现问题及时协调解决。所有设备安装都必须在土建专业交安后进行。要求土建专业给出基准标高和基准中心线。C基础底座安装及验收根据图纸和现场实际尺寸下料。型钢严禁火焊切割。按照设备安装图纸要求安装设备底座基础，安装必须牢固。底座中心线必须在同一条直线上，相同设备的基础底座标高必须在同一水平面上。底座基础必须按照设计与主地网可靠连接，地线安装必须牢固，焊接处刷好防锈漆。基础安装完毕，必须经过检查
6、验收合格，并做好自检记录才能进行设备的安装。验收包括：底座标高必须符合要求；底座中心线符合要求；基础结构刷漆均匀；支架接地牢固可靠与主地网导通良好；验收单已填写完并已签字。D配合调试所做试验绝缘子安装前必须测量绝缘电阻，并要求做耐压试验，避免设备安装完毕后耐压试验时，因绝缘子击穿或不合格需要更换，造成施工困难和人力物力的浪费。配合调试所做电压互感器和避雷器的耐压试验，合格后才能进行安装。E隔离开关安装隔离开关安装前的检查：接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落；绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷；底座转动部分应灵活，并涂以合适的润滑脂；操动机构的零部件应齐全，所
7、有固定连接部件应紧固，转动部分涂以合适的润滑脂。隔离开关的组装应符合下列要求：相间距离误差不应大于IOmm,相间连杆应在同一水平线上；支柱绝缘子应垂直于底座平面，且连接牢固，同相各绝缘子的中心线应在同一垂直平面内；隔离开关的各绝缘子之间应连接牢固，安装时用金属垫片校正其水平或垂直偏差，使触头相互对准、接触良好，均压环和屏蔽罩应安装牢固、平正。传动装置的安装与调整应符合下列要求：拉杆应校直，其与带电部分的距离不应小于200mm；拉杆的内径应与操动机构轴的直径相配合，两者间的间隙不应大于1mm；当拉杆损坏或折断，可能接触带电部分引起事故时，应加装保护环。定位螺钉应按产品的技术要求进行调整，并加以固
8、定，所有传动部件安装位置应正确，固定应牢靠；所有传动部分应涂以合适的润滑脂。接地刀转轴上的扭力弹簧应调整到操作力矩最小，并加以固定，在垂直连杆上涂以黑色油漆。安装时操动机构应安装牢固，统一轴线上的操作机构安装位置应一致，进行多次手动分、合闸，机构动作应正常；机构分、合闸指示应与设备的实际分、合闸位置相符，机构动作应平稳,无卡阻、冲击等异常情况。隔离开关合闸后，触头间的相对位置，备用行程以及分闸状态时触头间的净距或拉开角度应符合产品技术规定；三相连动的隔离开关触头接触时，不同期值应符合产品技术规定。隔离开关的导电部分应符合下列规定：以O.05mm10mm的塞尺检查，对于线接触应塞不进去，对于面接
9、触，在接触表面宽度为50mm及以下时，不应超过4mm,在接触表面宽度为60mm及以上时，不应超过6mm；触头间应接触紧密，两侧的接触压力应均匀，且符合产品的技术规定；触头表面应平整、清洁，并涂以薄层中性凡土林，载流部分的可挠连接不得有折损，连接应牢固，接触应良好，载流部分表面应无严重的凹陷及锈蚀；设备接线端子应涂以薄层电力复合脂。隔离开关的闭锁装置应动作灵活、准确可靠，接地刀与隔离刀的机械闭锁或电气闭锁应准确可靠。F避雷器安装安装前的检查：瓷件应无裂纹、破损，瓷套和铁法兰间的粘合应牢固，法兰泄水孔应通畅；金属氧化物避雷器的安全装置应完整无损。避雷器各连接处的金属接触表面，应除去氧化膜及油漆，并
10、涂以一层电力复合脂。金属氧化物避雷器的排汽通道应通畅，排出的气体不致引起相间或对地闪络，并不得喷及其它电气设备。避雷器引线的连接不应使端子受到超过允许的外加应G电压互感器安装器身检查：螺栓无松动，附件完整；瓷件无损坏和掉瓷现象。用汽车吊将电压互感器吊到基础底座上，吊装时一定要小心，用尼龙吊装带吊装，不能用钢丝绳，以免损坏瓷件。电容式互感器必须根据产品成套供应时的组件编号进行安装，不得互换。各组件连接处的接触面，应除去氧化层,并涂以电力复合脂。电压互感器外壳必须可靠接地。H软母线安装软母线不得有扭结、松股、断股、其它明显的损伤或严重腐蚀等缺陷。采用的金具除应有质量合格证外，尚应进行下列检查：规格
11、应相符，零件配套齐全。表面应光滑，无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷,镀锌层不应剥落。3线夹船形压板与导线接触面应光滑平整，悬垂线夹的转动部分应灵活。软母线与金具的规格和间隙必须匹配。软母线与线夹连接采用液压压接。软导线在档距内不得有连接接头，并采用专用线夹在跳线上连接。放线过程中，导线不得与地面摩擦，并应对导线严格检查。当导线有扭结、断股和明显松股或同一截面处损伤面积超过导电部分总截面的5%时，不得使用。切断导线时，端头应加绑扎；端面应整齐、无毛刺，并与线股轴线垂直。压接导线前需要切割铝线时，严禁伤及钢芯。当软母线采用钢制各种螺栓型耐张线夹或悬垂线夹连接时，必须缠绕铝包带，其绕向应与外层铝
12、股的旋向一致，两端露出线夹口不应超过IOmnb且其端口应回到线夹内压住；当软母线采用压接型线夹连接时，导线的端头伸入耐张线夹的长度应达到规定的长度。软导线和线夹连接时接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应少于连接长度的L2倍，导电接触面应涂以电力复合脂。液压压接前应先进行试压，合格后方可进行施工压接。采用液压压接时，压接用的钢模必须与被压管配套，液压钳应与钢模配套。压接时必须保持线夹的正确位置，不得歪斜，相邻两模间重叠不应小于5螺栓连接线夹应用力矩扳手紧固，其力矩值应符合有关规定。母线驰度应符合设计要求，其允许误差为+5%,-2.5%,同一档距内三相母线的驰度应一致，相同布置的分支线，宜有同样的弯度和驰度。软母线与设备接线端子连接时，不应使接线端子受到超过允许的外加应力。绝缘子串组合时，联结金具的螺栓、销钉及锁紧销等必须符合现行国家标准，且应完整，其穿向应一致，耐张绝缘子串的碗口应向上，绝缘子串的球头挂环、碗头挂板及锁紧销等应互相匹配；弹簧销应有足够弹性，闭口销必须分开，并不得有折断和裂纹，严禁用线材代替；均压环、屏蔽环等保护金具应安装牢固，位置应正确；绝缘子串吊装前应擦拭干净。整体检查验收配合调试所做整体耐压试验，做好安全保护措施。做好耐压试验记录。根据施工自检记录，填好验收单，并请质量部和监理检查验收。
