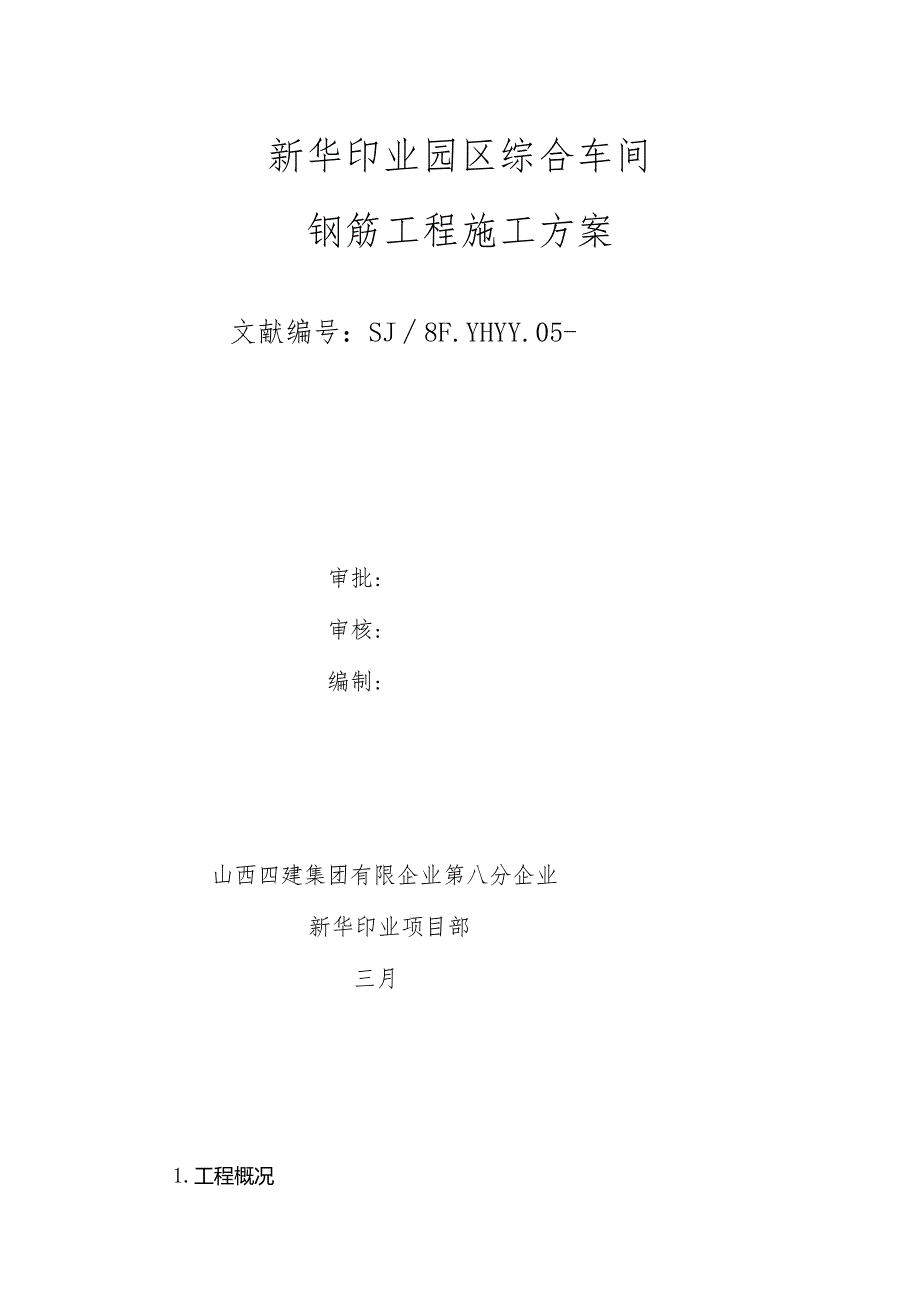

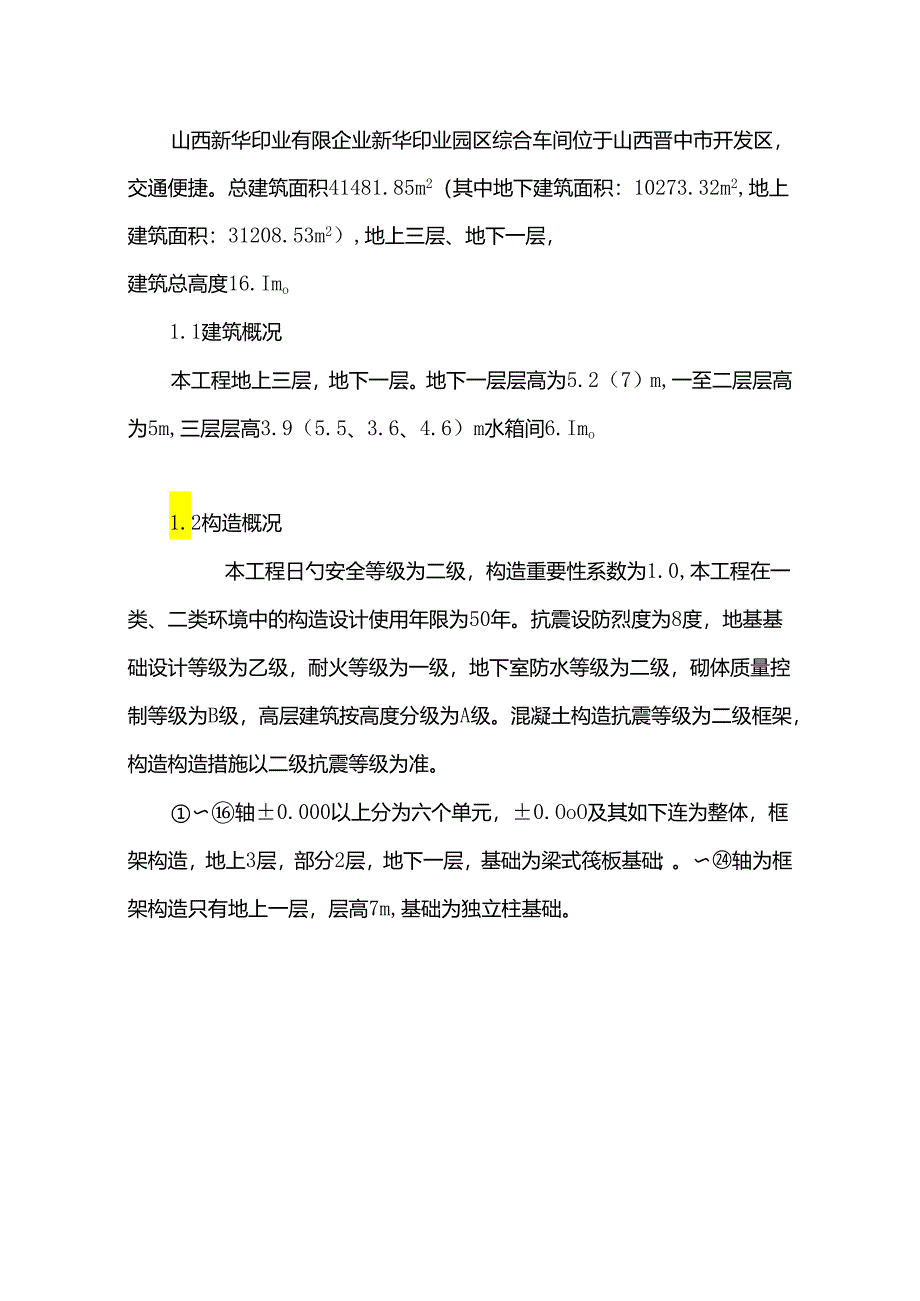

1、新华印业园区综合车间钢筋工程施工方案文献编号：SJ8F.YHYY.05-审批:审核:编制:山西四建集团有限企业第八分企业新华印业项目部三月1.工程概况山西新华印业有限企业新华印业园区综合车间位于山西晋中市开发区，交通便捷。总建筑面积41481.85m2（其中地下建筑面积：10273.32m2,地上建筑面积：31208.53m2）,地上三层、地下一层，建筑总高度16.Imo1.1建筑概况本工程地上三层，地下一层。地下一层层高为5.2（7）m,一至二层层高为5m,三层层高3.9（5.5、3.6、4.6）m水箱间6.Imo1.2构造概况本工程日勺安全等级为二级，构造重要性系数为1.0,本工程在一类、

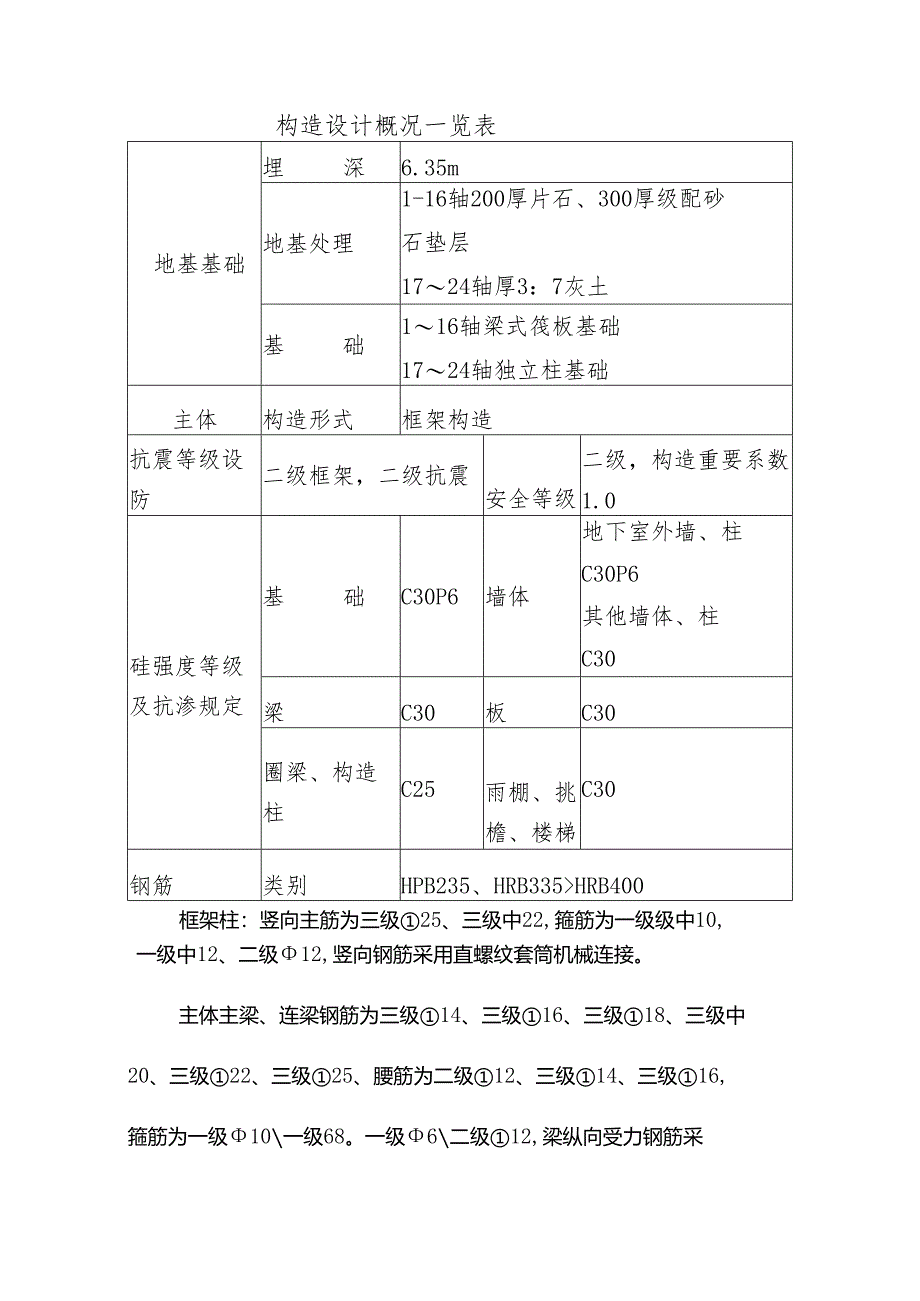

2、二类环境中的构造设计使用年限为50年。抗震设防烈度为8度，地基基础设计等级为乙级，耐火等级为一级，地下室防水等级为二级，砌体质量控制等级为B级，高层建筑按高度分级为A级。混凝土构造抗震等级为二级框架，构造构造措施以二级抗震等级为准。轴0.000以上分为六个单元，0.OoO及其如下连为整体，框架构造，地上3层，部分2层，地下一层，基础为梁式筏板基础；。轴为框架构造只有地上一层，层高7m,基础为独立柱基础。构造设计概况一览表地基基础埋深6.35m地基处理1-16轴200厚片石、300厚级配砂石垫层1724轴厚3：7灰土基础116轴梁式筏板基础1724轴独立柱基础主体构造形式框架构造抗震等级设防二级
3、框架，二级抗震安全等级二级，构造重要系数1.0硅强度等级及抗渗规定基础C30P6墙体地下室外墙、柱C30P6其他墙体、柱C30梁C30板C30圈梁、构造柱C25雨棚、挑檐、楼梯C30钢筋类别HPB235、HRB335HRB400框架柱：竖向主筋为三级25、三级中22,箍筋为一级级中10,一级中12、二级12,竖向钢筋采用直螺纹套筒机械连接。主体主梁、连梁钢筋为三级14、三级16、三级18、三级中20、三级22、三级25、腰筋为二级12、三级14、三级16,箍筋为一级10一级68。一级6二级12,梁纵向受力钢筋采用直螺纹套筒机械连接Q由于柱、梁钢筋多为三级中25并且采用直螺纹机械连接在柱封顶时存
4、在弯头较多施工困难等不利原因经与甲方、监理、设计院协商,柱纵向受力钢筋锚固采用锚固板机械锚固。二、钢筋锚固板工程1.钢筋锚固板的进场验收本工程钢筋锚固板采用建研科技股份有限企业生产的CABR钢筋锚固板，钢筋锚固板进场后，项目材料员和质检员对钢筋进行进场验收，应检查其锚固板产品日勺合格证，产品合格证应包括合用钢筋直径、锚固板尺寸、锚固板类型、生产单位、生产日期以及可追溯原材料性能和加工质量的生产批号，产品尺寸及公差应符合企业产品原则的规定并填写材料报验单，报监理或业主承认后方可使用。2.锚固板丝头加工（一）加工前准备：1、凡参与接头施工的操作工人、技术和质量管理人员，均应参与技术培训；操作工人应
5、经考核合格后持证上岗。2、钢筋丝头的加工应在现场锚固板钢筋工艺检查合格后方可进行。3、钢筋端面应平整，端部不得弯曲，切口端面要与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。3、厂家提供锚固板应有的产品合格证；螺纹孔应有保护盖；锚固板表面应有规格标识。（二）锚固板螺纹丝头加工：1、按钢筋规风格整好滚丝头内孔最小尺寸及涨刀环，调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度。2、加工钢筋螺纹时，采用水溶性切削润滑液；当气温低于0时，应掺入15%-20%亚硝酸钠，不得用机油作润滑液或不加润滑液套丝。3、钢筋丝头应满足企业原则中产品设计规定，丝头长度不适宜不不小于锚固板厚度，长度公差宜为
6、+1.0p（2为螺距）；4、钢筋丝头宜满足6/、级精度规定，应用专用螺纹量规检查，通规能顺利旋入并到达规定时拧入长度，止规旋入不得超过3夕。抽检数量10%,检查合格率不应不不小于95%；5、操作工人应逐一检查钢筋丝头日勺外观质量，检查牙型与否饱满,有无断牙、秃牙缺陷，已检查合格的丝头盖上保护帽加以保护。（三）锚固板螺纹丝头的加工检查1、经自检合格的丝头，应由质检员随机抽样进行检查，以500个同种规格丝头为一批，随机抽检10%,进行复检。加工钢筋螺纹日勺丝头牙型、螺距、外径必须与锚固板一致，并且需经配套的量规检查合格；2、螺纹丝头牙型检查：牙型饱满，无断牙、秃牙缺陷，且与牙型规的牙型吻合，牙齿表
7、面光洁为合格品。3、螺纹直径检查：用专用卡规及环规检查。到达卡规、环规检查规定为合格品。检查的同步，填写钢筋螺纹加工检查记录，假如有一种丝头不合格时,立即应对该加工批丝头所有进行检查，切去不合格的丝头，查明原因后重新加工螺纹，经再次检查合格后方可使用。3. 钢筋锚固板安装（一）在框架节点中的应用1框架梁、柱纵向钢筋在节点中采用锚固板钢筋锚固时，钢筋的保护层厚度不应不不小于现行国标混凝土构造设计规范GB50010的有关规定；各钢筋之间的净间距不应不不小于1.5d02中间层中间节点梁下部纵向钢筋在节点中采用锚固板钢筋锚固时，应满足图Ia的规定；中间层端节点梁纵向钢筋在节点中采用锚固板钢筋锚固时，应
8、满足图Ib的规定。图中Iab为现行国标混凝土构造设计规范GB50010规定的受拉钢筋基本锚固长度，IabE为受拉钢筋抗震基本锚固长度，按现行国标混凝土构造设计规范GB50010中的有关规定取用。o.住0.4/阳0.4ab（0.4加）（八）中间节点（b）边节点图1梁纵向钢筋在中间层节点的锚固3顶层中间节点柱的纵向钢筋在节点中采用锚固板钢筋锚固对，应满足图2的规定；顶层中间节点梁的下部纵向钢筋在节点中采用锚固板钢筋锚固时，应满足图Ia日勺规定。S-SS-qoA图2柱纵向钢筋在顶层中间节点的锚固4顶层端节点柱的内侧纵向钢筋（正弯矩钢筋）在节点中采用锚固板钢筋锚固时，应满足图2日勺规定；顶层端节点梁的
9、下部纵向钢筋在节点中采用锚固板钢筋锚固时，应满足图Ib的规定。顶层端节点柱日勺外侧纵向钢筋与梁日勺上部钢筋在节点中时搭接,应符合现行国标混凝土构造设计规范GB50010中有关顶层端节点梁柱负弯矩钢筋搭接的有关规定。当顶层端节点关键区受剪的水平截面符合式（表1）条件时，伸入节点的柱外侧纵向钢筋和梁上部钢筋可采用锚固板钢筋锚固，并应满足图3的规定；V7-2jlfchjhj）（表1）Yre式中V-节点关键区考虑抗震的剪力设计值；Yre一一承载力抗震调整系数；为一一正交梁对节点的约束影响系数；A混凝土强度影响系数；A一一混凝土轴心抗压强度设计值；bi框架节点关键区的有效验算宽度；h.框架节点关键区日勺
10、截面高度，可取验算方向日勺柱截面高度，即=hco梁上部锚固板钢筋在节点中因/埋入长度应符合图1b边节点中日勺有关规定；柱外侧锚固板钢筋除角部钢筋外应在柱顶区所有弯折在节点内（图3）,其弯折段与梁上部伸入节点的锚固板钢筋的搭接长度不应不不小于14d,当不满足上述规定期，可以将弯折钢筋的锚固板伸入梁内。上述搭接区段应按图3的规定配置倒置的U形垂直插筋，插筋直径不应不不小于被搭接钢筋中梁筋直径的0.5倍，间距不不小于梁筋直径的5倍和150mm中的小者。在离梁筋锚固板承压面2d范围内，应配置双排上述的倒置U形垂直插筋，且每根梁上部锚固板钢筋均应有插筋通过。插筋日勺钢筋级别不应低于梁上部钢筋级别。顶层端
11、节点的柱子宜比梁顶面高出50mm,柱四角日勺锚固板钢筋可伸至柱顶并用封闭箍筋定位。（八）节点配筋示意图(b)U形插筋示意图图3顶层端节点锚固板钢筋布置和节点构造上梁宽范围外柱钢筋；2-梁宽范围内柱钢筋；3-U形插筋4-梁上部钢筋；5-正交梁上部钢筋；6-梁下部钢筋；7-正交梁下部钢筋当顶层端节点无正交梁约束时，节点顶部应在图3所示正交梁上部钢筋位置处配置不少于4根直径为16mm的水平封闭箍筋(图4)。图4水平封闭箍筋广梁宽范围外柱钢筋；2-水平封闭箍筋1、连接钢筋时，钢筋规格和锚固板日勺规格应一致，钢筋上螺纹的型式、螺距、螺纹外径应与锚固板一致，并保证钢筋和锚固板的丝扣洁净，完好无损；2、连接
12、钢筋时应对正轴线将钢筋拧入锚固板；3、锚固板拧入完毕后，锚固板外露钢筋端有一扣以上的完整丝扣外露，以检查进入锚固板的丝头长度与否满足规定。（二）锚固板螺纹丝头日勺安装检查1 .应选择检查合格日勺钢筋丝头与锚固板进行连接；2 .锚固板安装时，可用管钳扳手拧紧。3 .安装后应用扭力扳手进行抽检，校核拧紧扭矩。拧紧力扭矩值不应不不小于表2中日勺规定；表2锚固板安装时的最小拧紧扭矩值钢筋直径（mm）2225拧紧扭矩（Nm）2604 .安装完毕后的钢筋端面与锚固板端面应基本齐平，钢筋丝头外露长度不应超过1.Opo5 .锚固板钢筋的现场检查应按验收批进行。同一施工条件下采用同一批材料的同类型、同规格的锚固
13、板钢筋，螺纹连接锚固板应以500个为一种验收批进行检查与验收，局限性500个也应作为一种验收批；焊接连接锚固板应以300个为一种验收批，局限性300个也应作为一种验收批。6 .螺纹连接锚固板钢筋安装后应按上一条验收批，抽取其中10%的锚固板钢筋进行拧紧扭矩校核，拧紧扭矩值不合格数超过被校核数的5%时，应重新拧紧所有锚固板钢筋，直到合格为止。7 .对螺纹连接锚固板钢筋的每一验收批，应在钢筋丝头加工现场在已装配好的锚固板钢筋中随机抽取3个试件作抗拉强度试验，并按抗拉强度规定进行评估。当3个试件的抗拉强度均符合抗拉强度规定（抗拉强度规定为：锚固板与钢筋的连接强度不应不不小于被连接钢筋极限强度原则值九
14、k。）时，该验收批应评为合格。如有1个试件的抗拉强度不符合规定，应再取6个试件进行复检。复检中如仍有1个试件日勺抗拉强度不符合规定，则该验收批应评为不合格。假如验收批数量少于200个，容许按上述同样措施，随机抽取2个锚固板钢筋试件作抗拉强度试验，当2个试件的抗拉强度均符合抗拉强度规定期，该验收批应评为合格。如有1个试件的抗拉强度不符合规定，应再取4个试件进行复检。复检中如仍有1个试件的抗拉强度不符合规定，则该验收批应评为不合格。分项工程施工完毕，邀请监理及有关人员验收钢筋，验收内容包括纵向受力钢筋的品种、规格、数量、位置，钢筋的连接方式、接头位置、接头数量、接头面积百分率，箍筋、横向受力钢筋的
15、品种、规格、数量、间距，预埋件的规格、数量、位置等。在验收合格的基础上方可进行下道工序的施工并认真填写钢筋隐蔽工程验收记录。三、安全文明施工、环境保护。1、钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。2、搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。3、起吊钢筋时，下方严禁站人，必须待骨架降到距离模板Im以下才准靠近，就位支撑好方可摘钩。4、起吊钢筋时，规格必须统一，不准长短参差不一，细长钢筋不准一点吊O5、钢筋头子应及时清理，成品堆放要整洁，工作台要稳，钢筋工作棚照明灯必须加网罩。6、高空作业时，不得将钢筋集中堆在模板和脚手板上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。7、在雷雨时必须停止露天操作，防止雷击钢筋伤人。8、钢筋骨架不管其固定与否，不得在上行走，严禁从柱子上的钢箍上下。9、每班前后检查机械运行状况，定期进行保养维修，回收废旧机油
