《钢筋焊接规定.docx》由会员分享，可在线阅读，更多相关《钢筋焊接规定.docx（3页珍藏版）》请在第壹文秘上搜索。

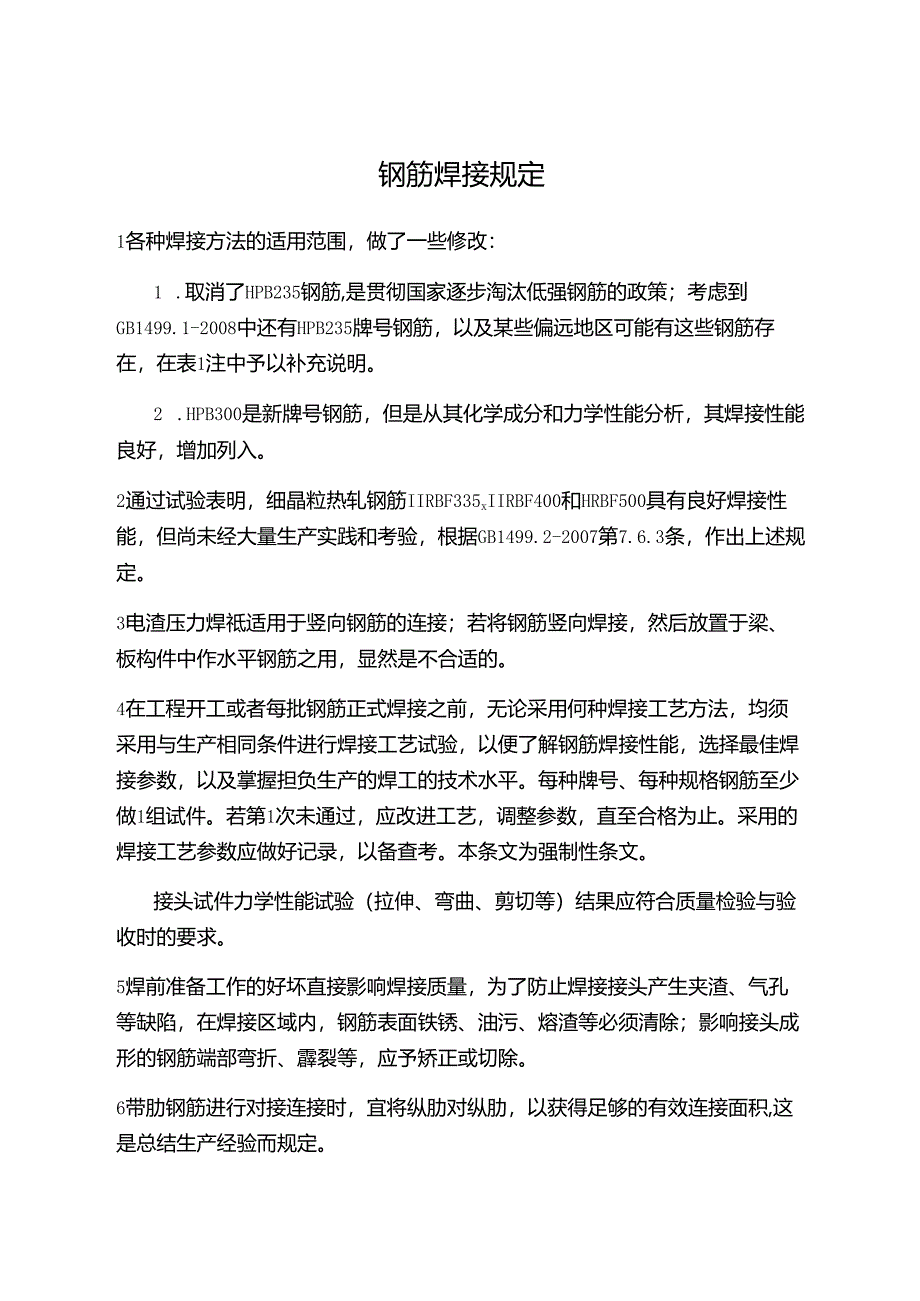

1、钢筋焊接规定1各种焊接方法的适用范围，做了一些修改：1 .取消了HPB235钢筋,是贯彻国家逐步淘汰低强钢筋的政策；考虑到GB1499.1-2008中还有HPB235牌号钢筋，以及某些偏远地区可能有这些钢筋存在，在表1注中予以补充说明。2 .HPB300是新牌号钢筋，但是从其化学成分和力学性能分析，其焊接性能良好，增加列入。2通过试验表明，细晶粒热轧钢筋IIRBF335xIIRBF400和HRBF500具有良好焊接性能，但尚未经大量生产实践和考验，根据GB1499.2-2007第7.6.3条，作出上述规定。3电渣压力焊祗适用于竖向钢筋的连接；若将钢筋竖向焊接，然后放置于梁、板构件中作水平钢筋之
2、用，显然是不合适的。4在工程开工或者每批钢筋正式焊接之前，无论采用何种焊接工艺方法，均须采用与生产相同条件进行焊接工艺试验，以便了解钢筋焊接性能，选择最佳焊接参数，以及掌握担负生产的焊工的技术水平。每种牌号、每种规格钢筋至少做1组试件。若第1次未通过，应改进工艺，调整参数，直至合格为止。采用的焊接工艺参数应做好记录，以备查考。本条文为强制性条文。接头试件力学性能试验（拉伸、弯曲、剪切等）结果应符合质量检验与验收时的要求。5焊前准备工作的好坏直接影响焊接质量，为了防止焊接接头产生夹渣、气孔等缺陷，在焊接区域内，钢筋表面铁锈、油污、熔渣等必须清除；影响接头成形的钢筋端部弯折、霹裂等，应予矫正或切除

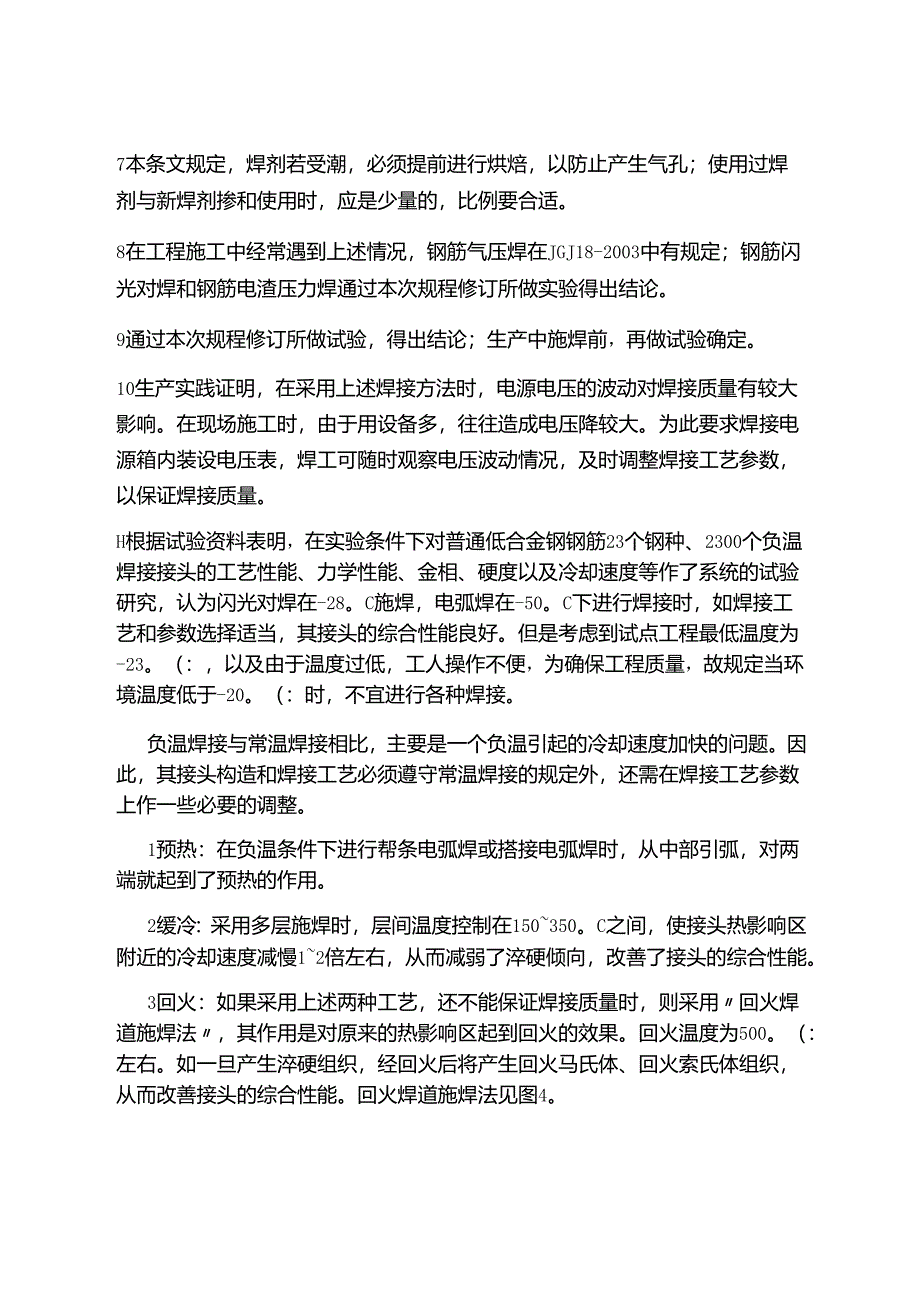

3、。6带肋钢筋进行对接连接时，宜将纵肋对纵肋，以获得足够的有效连接面积,这是总结生产经验而规定。7本条文规定，焊剂若受潮，必须提前进行烘焙，以防止产生气孔；使用过焊剂与新焊剂掺和使用时，应是少量的，比例要合适。8在工程施工中经常遇到上述情况，钢筋气压焊在JGJ18-2003中有规定；钢筋闪光对焊和钢筋电渣压力焊通过本次规程修订所做实验得出结论。9通过本次规程修订所做试验，得出结论；生产中施焊前，再做试验确定。10生产实践证明，在采用上述焊接方法时，电源电压的波动对焊接质量有较大影响。在现场施工时，由于用设备多，往往造成电压降较大。为此要求焊接电源箱内装设电压表，焊工可随时观察电压波动情况，及时调
4、整焊接工艺参数，以保证焊接质量。H根据试验资料表明，在实验条件下对普通低合金钢钢筋23个钢种、2300个负温焊接接头的工艺性能、力学性能、金相、硬度以及冷却速度等作了系统的试验研究，认为闪光对焊在-28。C施焊，电弧焊在-50。C下进行焊接时，如焊接工艺和参数选择适当，其接头的综合性能良好。但是考虑到试点工程最低温度为-23。（：，以及由于温度过低，工人操作不便，为确保工程质量，故规定当环境温度低于-20。（：时，不宜进行各种焊接。负温焊接与常温焊接相比，主要是一个负温引起的冷却速度加快的问题。因此，其接头构造和焊接工艺必须遵守常温焊接的规定外，还需在焊接工艺参数上作一些必要的调整。1预热：在

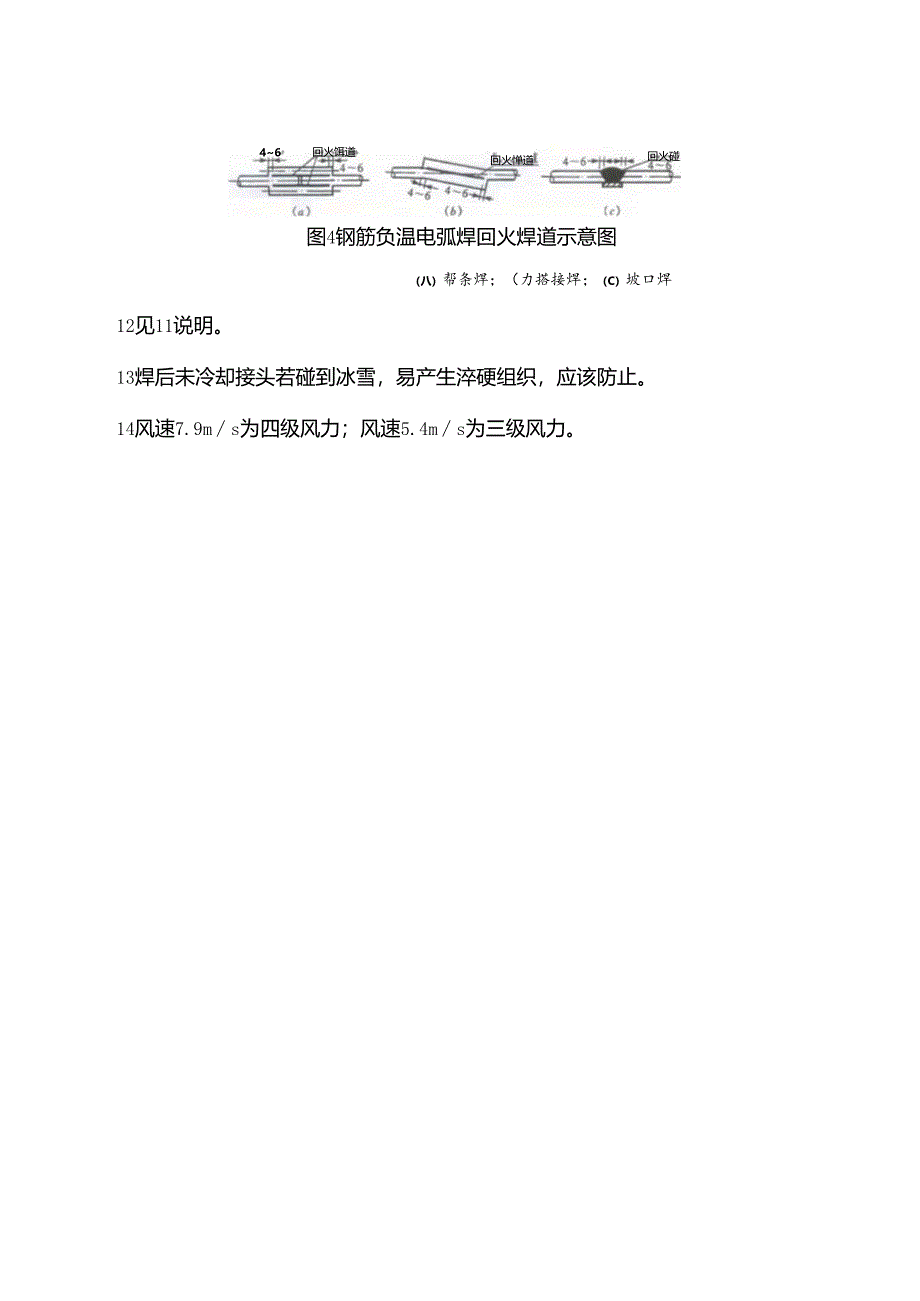

5、负温条件下进行帮条电弧焊或搭接电弧焊时，从中部引弧，对两端就起到了预热的作用。2缓冷：采用多层施焊时，层间温度控制在150350。C之间，使接头热影响区附近的冷却速度减慢12倍左右，从而减弱了淬硬倾向，改善了接头的综合性能。3回火：如果采用上述两种工艺，还不能保证焊接质量时，则采用回火焊道施焊法，其作用是对原来的热影响区起到回火的效果。回火温度为500。（：左右。如一旦产生淬硬组织，经回火后将产生回火马氏体、回火索氏体组织，从而改善接头的综合性能。回火焊道施焊法见图4。46回火饵道回火惮道回火碰图4钢筋负温电弧焊回火焊道示意图（八）帮条焊；（力搭接焊；（C）坡口焊12见11说明。13焊后未冷却接头若碰到冰雪，易产生淬硬组织，应该防止。14风速7.9ms为四级风力；风速5.4ms为三级风力。
