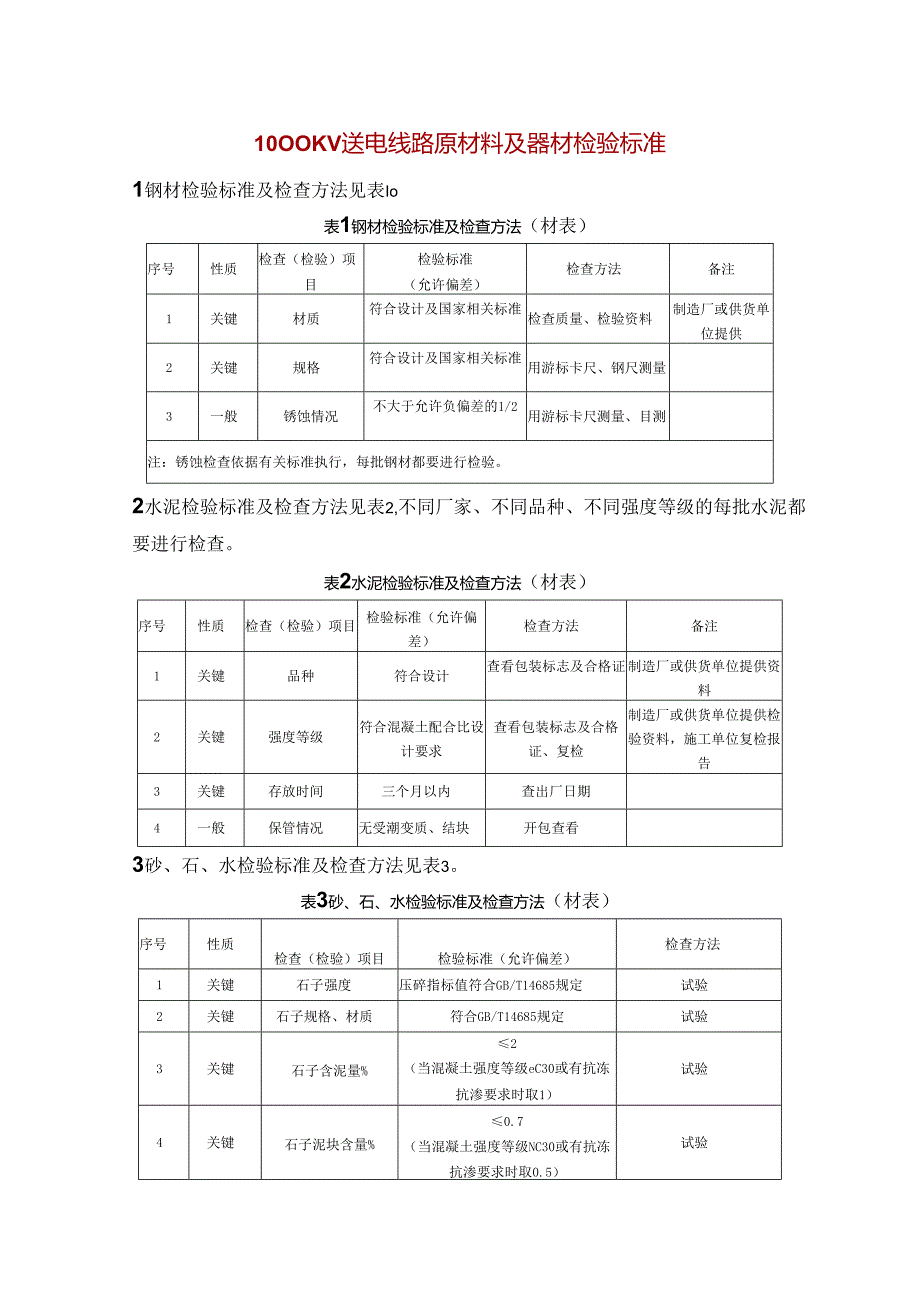

1、10OOKV送电线路原材料及器材检验标准1钢材检验标准及检查方法见表Io表1钢材检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法备注1关键材质符合设计及国家相关标准检查质量、检验资料制造厂或供货单位提供2关键规格符合设计及国家相关标准用游标卡尺、钢尺测量3一般锈蚀情况不大于允许负偏差的1/2用游标卡尺测量、目测注：锈蚀检查依据有关标准执行，每批钢材都要进行检验。2水泥检验标准及检查方法见表2,不同厂家、不同品种、不同强度等级的每批水泥都要进行检查。表2水泥检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法备注1关键品种符合设计查看包装标
2、志及合格证制造厂或供货单位提供资料2关键强度等级符合混凝土配合比设计要求查看包装标志及合格证、复检制造厂或供货单位提供检验资料，施工单位复检报告3关键存放时间三个月以内查出厂日期4一般保管情况无受潮变质、结块开包查看3砂、石、水检验标准及检查方法见表3。表3砂、石、水检验标准及检查方法（材表）序号性质检查（检验）项目检验标准（允许偏差）检查方法1关键石子强度压碎指标值符合GB/T14685规定试验2关键石子规格、材质符合GB/T14685规定试验3关键石子含泥量%2（当混凝土强度等级eC30或有抗冻抗渗要求时取1）试验4关键石子泥块含量%0.7（当混凝土强度等级NC30或有抗冻抗渗要求时取0.

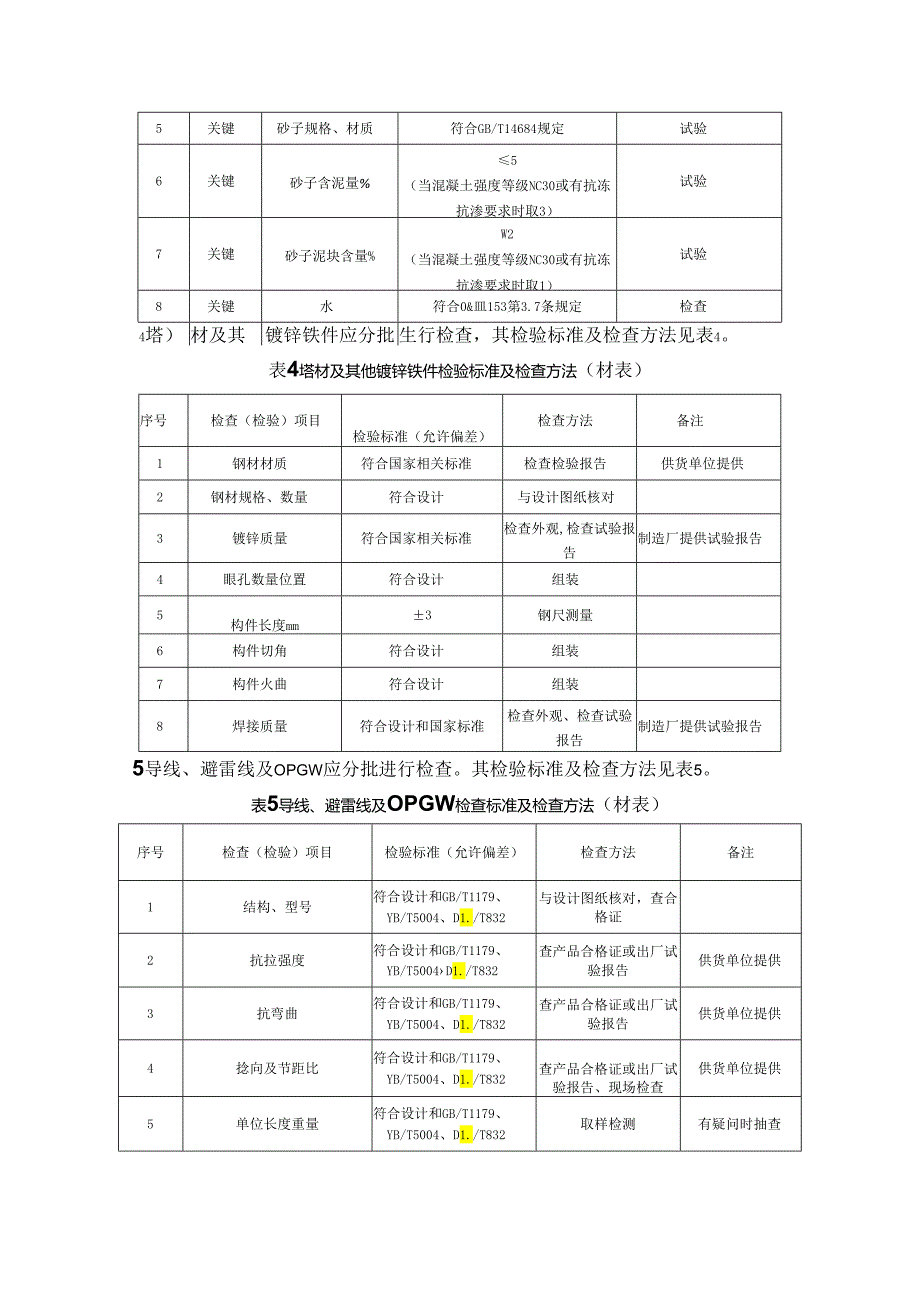

3、5）试验5关键砂子规格、材质符合GB/T14684规定试验6关键砂子含泥量%5（当混凝土强度等级NC30或有抗冻抗渗要求时取3）试验7关键砂子泥块含量%W2（当混凝土强度等级NC30或有抗冻抗渗要求时取1）试验8关键水符合0&皿153第3.7条规定检查4塔）材及其他，镀锌铁件应分批型生行检查，其检验标准及检查方法见表4。表4塔材及其他镀锌铁件检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1钢材材质符合国家相关标准检查检验报告供货单位提供2钢材规格、数量符合设计与设计图纸核对3镀锌质量符合国家相关标准检查外观,检查试验报告制造厂提供试验报告4眼孔数量位置符合设计组
4、装5构件长度mm3钢尺测量6构件切角符合设计组装7构件火曲符合设计组装8焊接质量符合设计和国家标准检查外观、检查试验报告制造厂提供试验报告5导线、避雷线及OPGW应分批进行检查。其检验标准及检查方法见表5。表5导线、避雷线及OPGW检查标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1结构、型号符合设计和GB/T1179、YB/T5004、D1./T832与设计图纸核对，查合格证2抗拉强度符合设计和GB/T1179、YB/T5004D1./T832查产品合格证或出厂试验报告供货单位提供3抗弯曲符合设计和GB/T1179、YB/T5004、D1./T832查产品合格证或

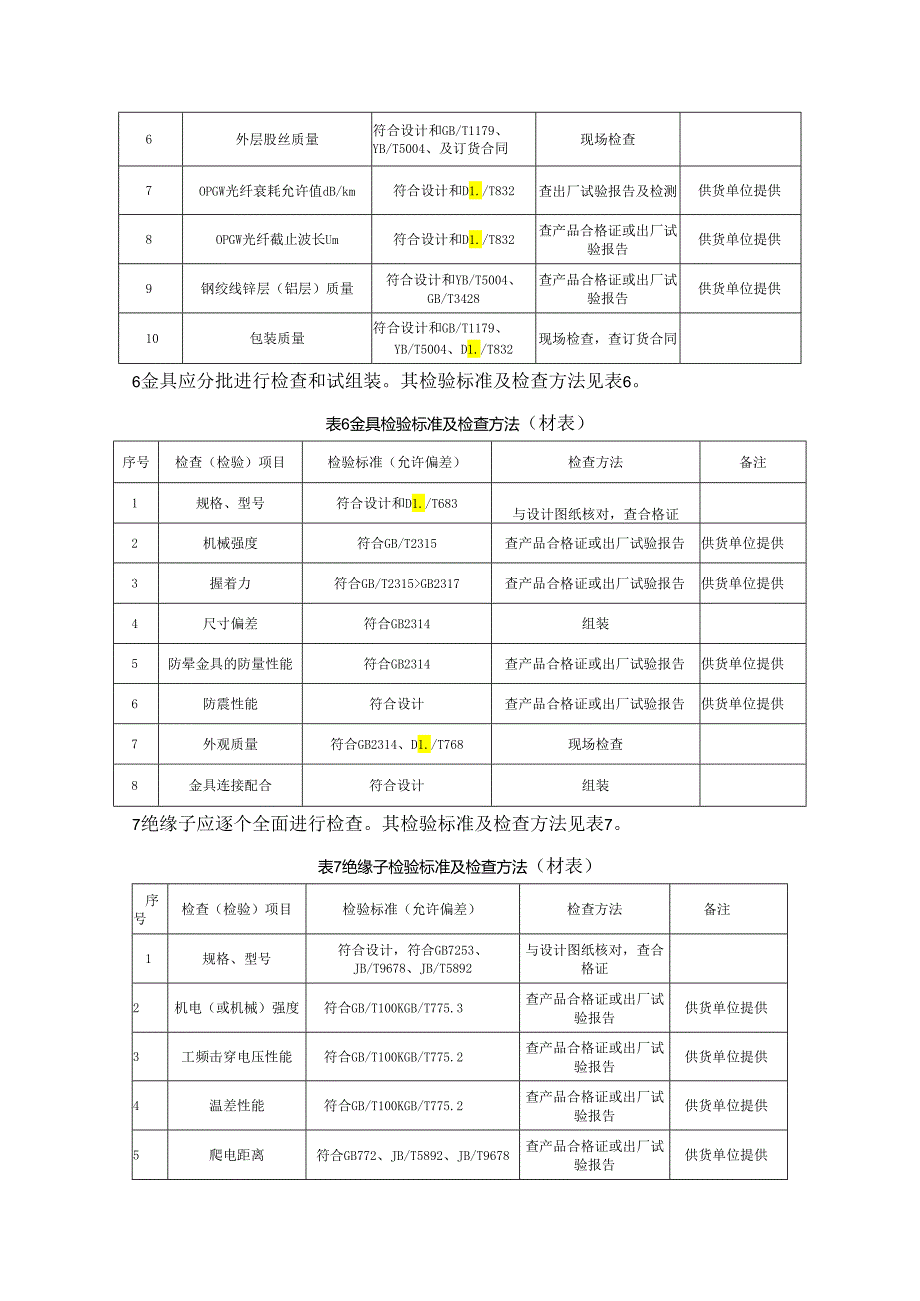

5、出厂试验报告供货单位提供4捻向及节距比符合设计和GB/T1179、YB/T5004、D1./T832查产品合格证或出厂试验报告、现场检查供货单位提供5单位长度重量符合设计和GB/T1179、YB/T5004、D1./T832取样检测有疑问时抽查6外层股丝质量符合设计和GB/T1179、YB/T5004、及订货合同现场检查7OPGW光纤衰耗允许值dB/km符合设计和D1./T832查出厂试验报告及检测供货单位提供8OPGW光纤截止波长Um符合设计和D1./T832查产品合格证或出厂试验报告供货单位提供9钢绞线锌层（铝层）质量符合设计和YB/T5004、GB/T3428查产品合格证或出厂试验报告供
6、货单位提供10包装质量符合设计和GB/T1179、YB/T5004、D1./T832现场检查，查订货合同6金具应分批进行检查和试组装。其检验标准及检查方法见表6。表6金具检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1规格、型号符合设计和D1./T683与设计图纸核对，查合格证2机械强度符合GB/T2315查产品合格证或出厂试验报告供货单位提供3握着力符合GB/T2315GB2317查产品合格证或出厂试验报告供货单位提供4尺寸偏差符合GB2314组装5防晕金具的防量性能符合GB2314查产品合格证或出厂试验报告供货单位提供6防震性能符合设计查产品合格证或出厂试验
7、报告供货单位提供7外观质量符合GB2314、D1./T768现场检查8金具连接配合符合设计组装7绝缘子应逐个全面进行检查。其检验标准及检查方法见表7。表7绝缘子检验标准及检查方法（材表）序号检查（检验）项目检验标准（允许偏差）检查方法备注1规格、型号符合设计，符合GB7253、JB/T9678、JB/T5892与设计图纸核对，查合格证2机电（或机械）强度符合GB/T100KGB/T775.3查产品合格证或出厂试验报告供货单位提供3工频击穿电压性能符合GB/T100KGB/T775.2查产品合格证或出厂试验报告供货单位提供4温差性能符合GB/T100KGB/T775.2查产品合格证或出厂试验报告供货单位提供5爬电距离符合GB772、JB/T5892、JB/T9678查产品合格证或出厂试验报告供货单位提供6耐压性能符合GB772、JB/T5892、JB/T9678查产品合格证或出厂试验报告供货单位提供7外观质量符合GB772、JB/T5892、JB/T9678组装时逐个检查8配件及其他金具配合配件齐全组装时检查8线路工程所用材料及器材需经检验合格后才能使用，其质量检验资料需齐全完整。
