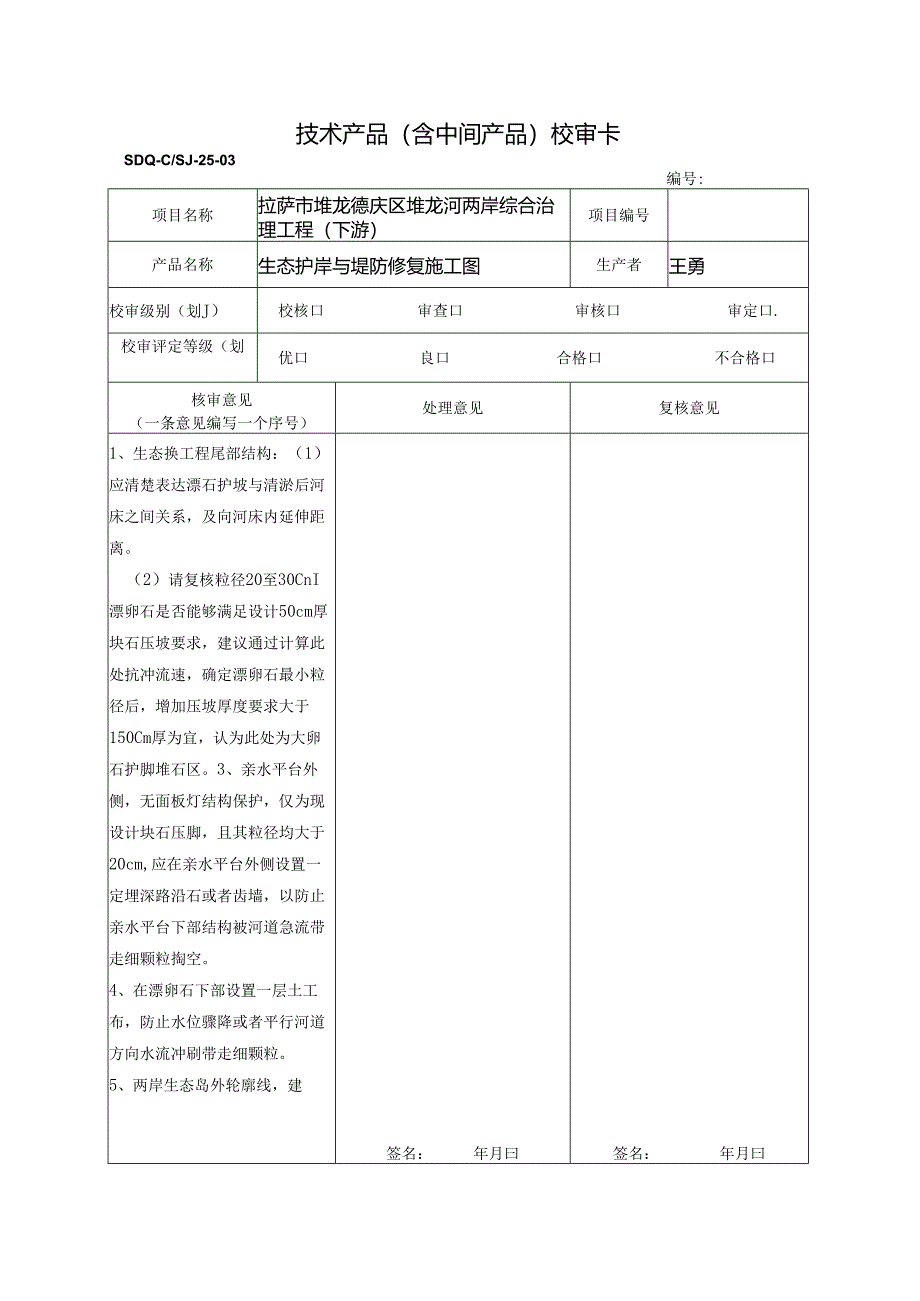

1、技术产品（含中间产品）校审卡SDQ-C/SJ-25-03编号:项目名称拉萨市堆龙德庆区堆龙河两岸综合治理工程（下游）项目编号产品名称生态护岸与堤防修复施工图生产者王勇校审级别（划J）校核口审查口审核口审定口.校审评定等级（划优口良口合格口不合格口核审意见（一条意见编写一个序号）处理意见复核意见1、生态换工程尾部结构：（1）应清楚表达漂石护坡与清淤后河床之间关系，及向河床内延伸距离。（2）请复核粒径20至30CnI漂卵石是否能够满足设计50cm厚块石压坡要求，建议通过计算此处抗冲流速，确定漂卵石最小粒径后，增加压坡厚度要求大于150Cm厚为宜，认为此处为大卵石护脚堆石区。3、亲水平台外侧，无面板

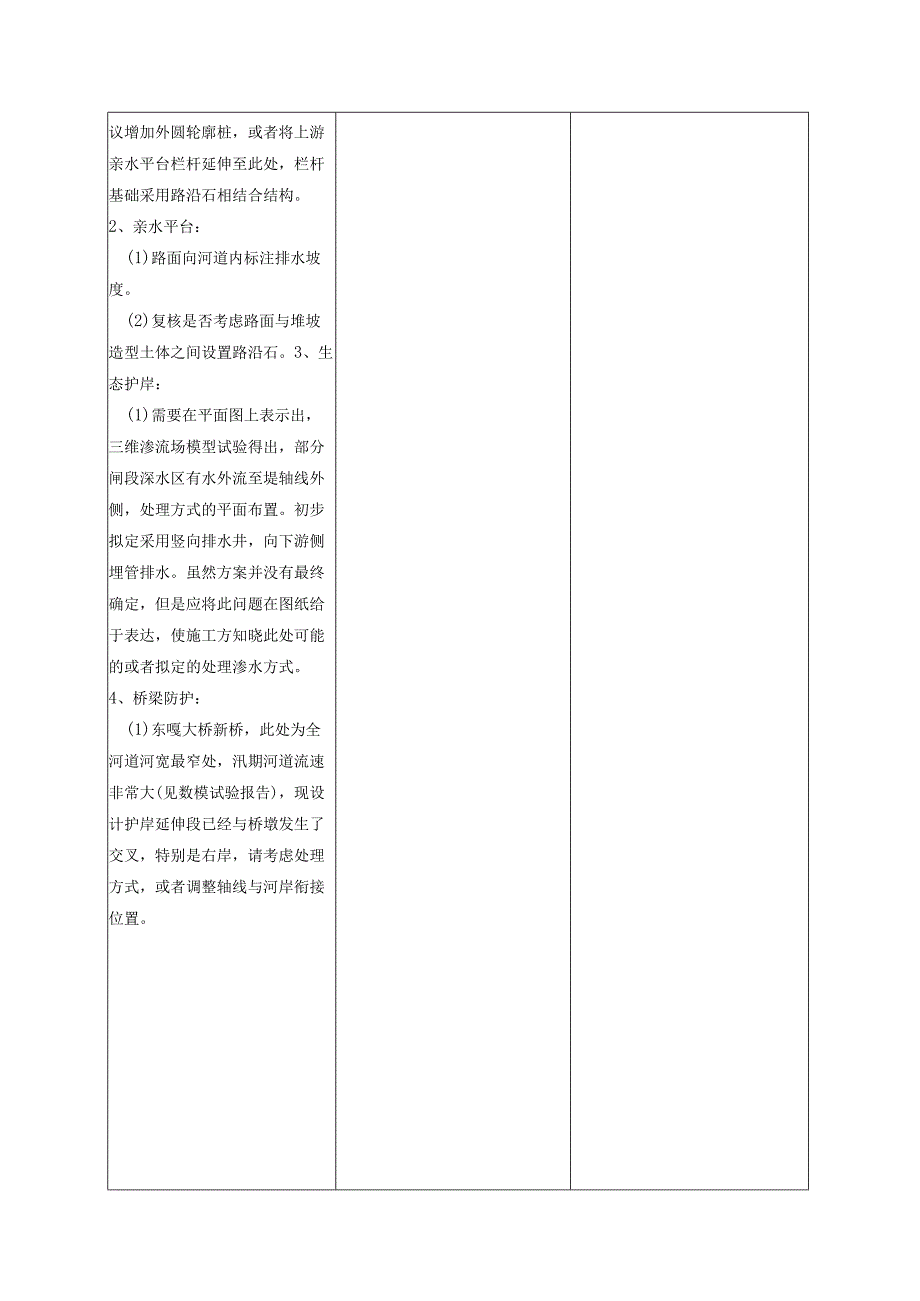

2、灯结构保护，仅为现设计块石压脚，且其粒径均大于20cm,应在亲水平台外侧设置一定埋深路沿石或者齿墙，以防止亲水平台下部结构被河道急流带走细颗粒掏空。4、在漂卵石下部设置一层土工布，防止水位骤降或者平行河道方向水流冲刷带走细颗粒。5、两岸生态岛外轮廓线，建签名：年月曰签名：年月曰议增加外圆轮廓桩，或者将上游亲水平台栏杆延伸至此处，栏杆基础采用路沿石相结合结构。2、亲水平台：(1)路面向河道内标注排水坡度。(2)复核是否考虑路面与堆坡造型土体之间设置路沿石。3、生态护岸：(1)需要在平面图上表示出，三维渗流场模型试验得出，部分闸段深水区有水外流至堤轴线外侧，处理方式的平面布置。初步拟定采用竖向排水井，向下游侧埋管排水。虽然方案并没有最终确定，但是应将此问题在图纸给于表达，使施工方知晓此处可能的或者拟定的处理渗水方式。4、桥梁防护：(1)东嘎大桥新桥，此处为全河道河宽最窄处，汛期河道流速非常大(见数模试验报告)，现设计护岸延伸段已经与桥墩发生了交叉，特别是右岸，请考虑处理方式，或者调整轴线与河岸衔接位置。签名：年月曰第页共页
