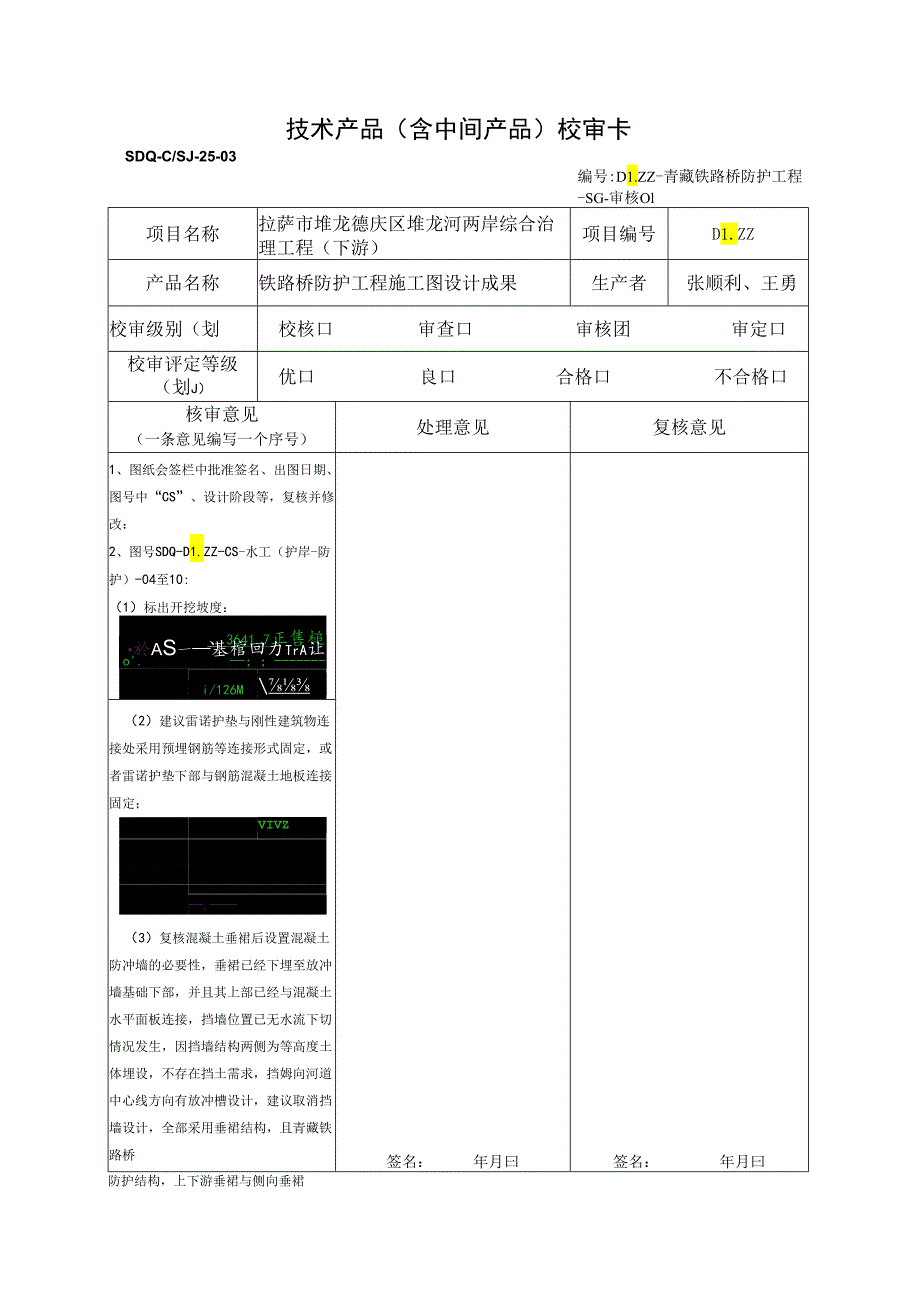

1、技术产品（含中间产品）校审卡SDQ-C/SJ-25-03编号:D1.ZZ-青藏铁路桥防护工程-SG-审核Ol项目名称拉萨市堆龙德庆区堆龙河两岸综合治理工程（下游）项目编号D1.ZZ产品名称铁路桥防护工程施工图设计成果生产者张顺利、王勇校审级别（划校核口审查口审核团审定口校审评定等级（划J）优口良口合格口不合格口核审意见（一条意见编写一个序号）处理意见复核意见1、图纸会签栏中批准签名、出图日期、图号中“CS”、设计阶段等，复核并修改：2、图号SDQ-D1.ZZ-CS-水工（护岸-防护）-04至10:（1）标出开挖坡度：、3641.7正售槌於aS一基棺回力TrA让o.；i/126M（2）建议雷诺护

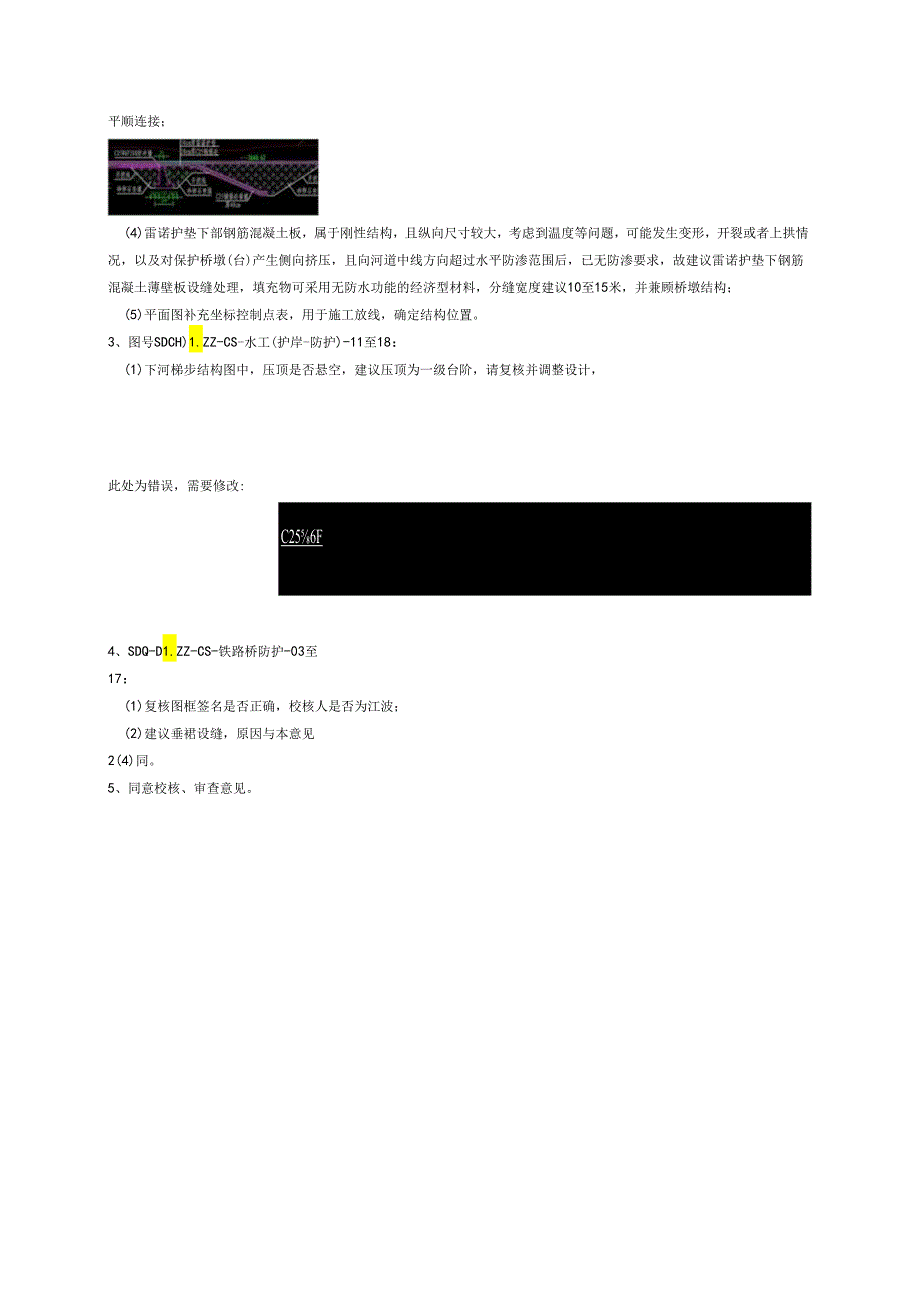

2、垫与刚性建筑物连接处采用预埋钢筋等连接形式固定，或者雷诺护垫下部与钢筋混凝土地板连接固定；VIVZ签名：年月曰签名：年月曰,（3）复核混凝土垂裙后设置混凝土防冲墙的必要性，垂裙已经下埋至放冲墙基础下部，并且其上部已经与混凝土水平面板连接，挡墙位置已无水流下切情况发生，因挡墙结构两侧为等高度土体埋设，不存在挡土需求，挡姆向河道中心线方向有放冲槽设计，建议取消挡墙设计，全部采用垂裙结构，且青藏铁路桥防护结构，上下游垂裙与侧向垂裙平顺连接；(4)雷诺护垫下部钢筋混凝土板，属于刚性结构，且纵向尺寸较大，考虑到温度等问题，可能发生变形，开裂或者上拱情况，以及对保护桥墩(台)产生侧向挤压，且向河道中线方向超过水平防渗范围后，已无防渗要求，故建议雷诺护垫下钢筋混凝土薄壁板设缝处理，填充物可采用无防水功能的经济型材料，分缝宽度建议10至15米，并兼顾桥墩结构；(5)平面图补充坐标控制点表，用于施工放线，确定结构位置。3、图号SDCH)1.ZZ-CS-水工(护岸-防护)-11至18：(1)下河梯步结构图中，压顶是否悬空，建议压顶为一级台阶，请复核并调整设计，此处为错误，需要修改:C256F4、SDQ-D1.ZZ-CS-铁路桥防护-03至17：(1)复核图框签名是否正确，校核人是否为江波；(2)建议垂裙设缝，原因与本意见2(4)同。5、同意校核、审查意见。签名：年月曰第页共页
