《闪光对焊异常现象、焊接缺陷及消除措施表.docx》由会员分享，可在线阅读，更多相关《闪光对焊异常现象、焊接缺陷及消除措施表.docx（2页珍藏版）》请在第壹文秘上搜索。

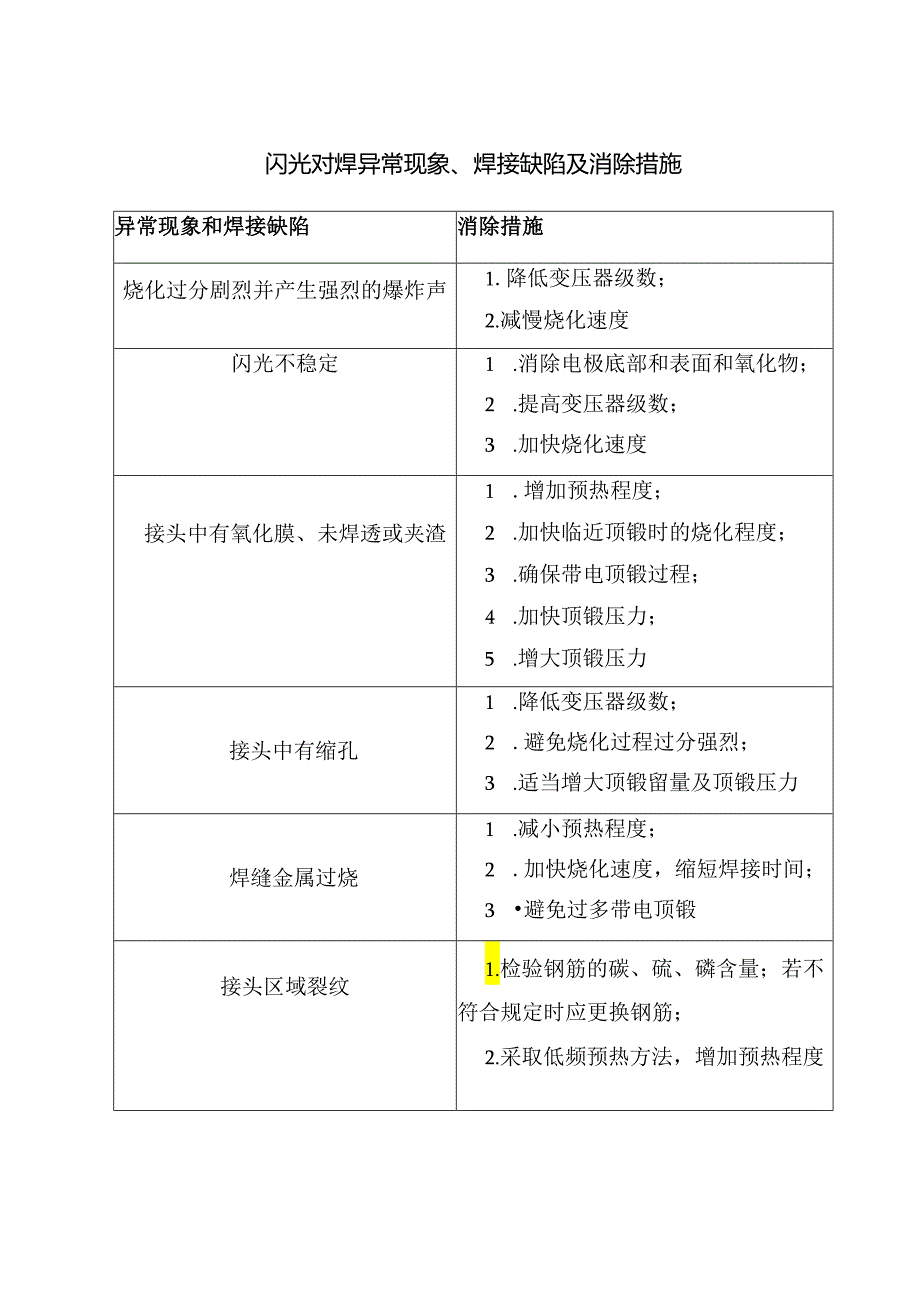

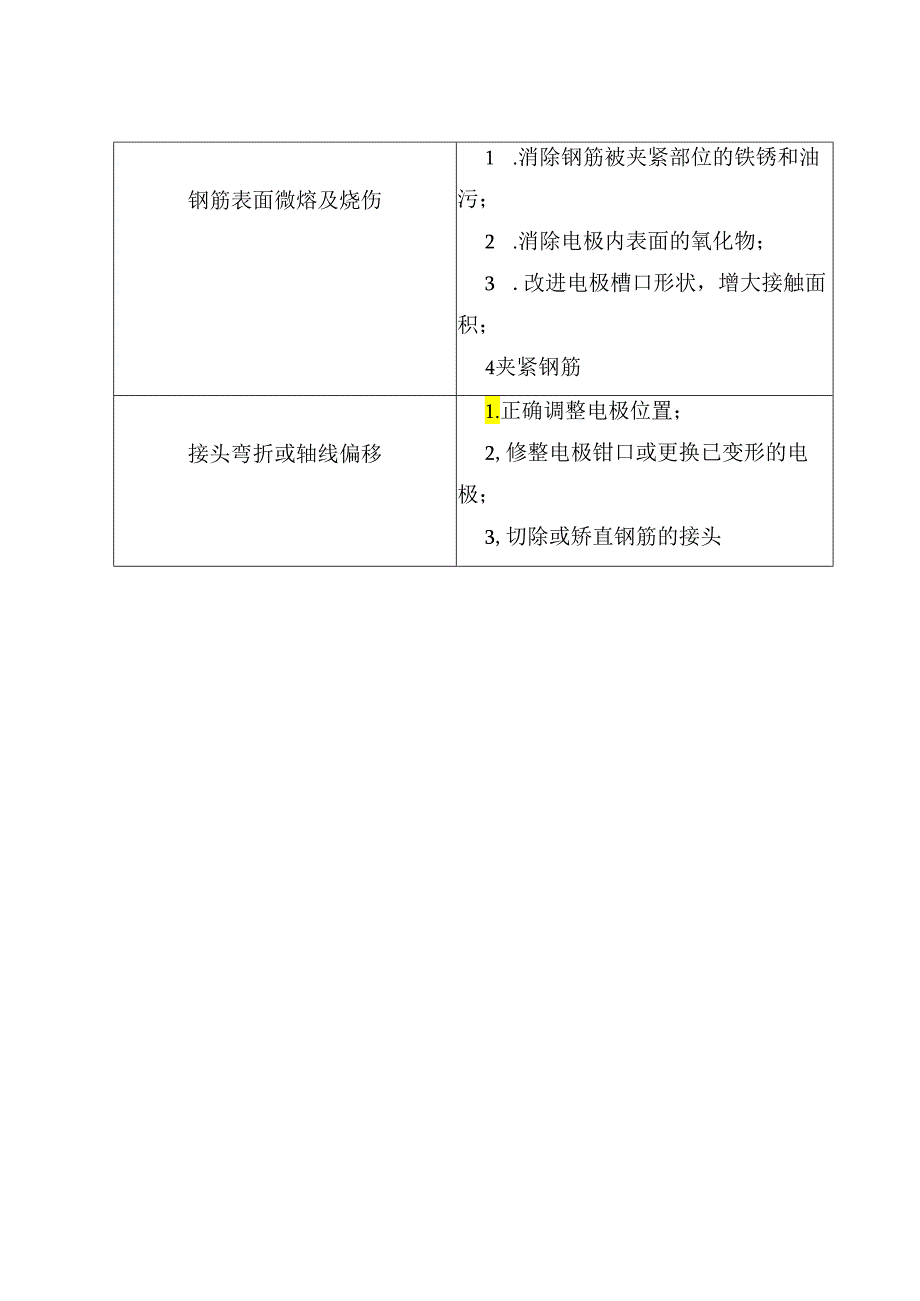

闪光对焊异常现象、焊接缺陷及消除措施异常现象和焊接缺陷消除措施烧化过分剧烈并产生强烈的爆炸声1.降低变压器级数；2.减慢烧化速度闪光不稳定1 .消除电极底部和表面和氧化物；2 .提高变压器级数；3 .加快烧化速度接头中有氧化膜、未焊透或夹渣1 .增加预热程度；2 .加快临近顶锻时的烧化程度；3 .确保带电顶锻过程；4 .加快顶锻压力；5 .增大顶锻压力接头中有缩孔1 .降低变压器级数；2 .避免烧化过程过分强烈；3 .适当增大顶锻留量及顶锻压力焊缝金属过烧1 .减小预热程度；2 .加快烧化速度，缩短焊接时间；3 避免过多带电顶锻接头区域裂纹1.检验钢筋的碳、硫、磷含量；若不符合规定时应更换钢筋；2.采取低频预热方法，增加预热程度钢筋表面微熔及烧伤1 .消除钢筋被夹紧部位的铁锈和油污；2 .消除电极内表面的氧化物；3 .改进电极槽口形状，增大接触面积；4夹紧钢筋接头弯折或轴线偏移1.正确调整电极位置；2,修整电极钳口或更换已变形的电极；3,切除或矫直钢筋的接头
