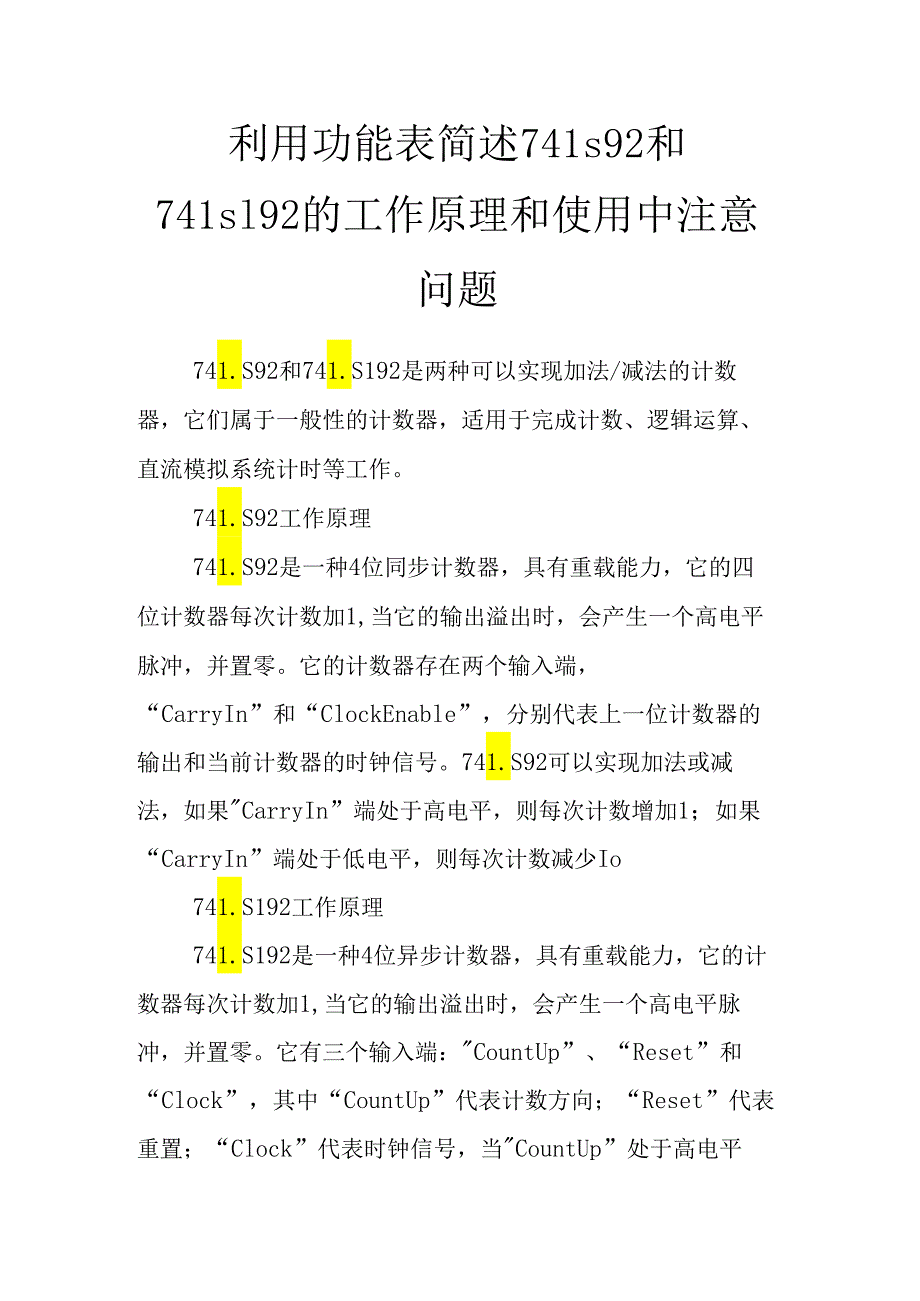

1、利用功能表简述741s92和741sl92的工作原理和使用中注意问题741.S92和741.S192是两种可以实现加法/减法的计数器，它们属于一般性的计数器，适用于完成计数、逻辑运算、直流模拟系统计时等工作。741.S92工作原理741.S92是一种4位同步计数器，具有重载能力，它的四位计数器每次计数加1,当它的输出溢出时，会产生一个高电平脉冲，并置零。它的计数器存在两个输入端，“CarryIn”和“ClockEnable”，分别代表上一位计数器的输出和当前计数器的时钟信号。741.S92可以实现加法或减法，如果CarryIn”端处于高电平，则每次计数增加1；如果“CarryIn”端处于低电平

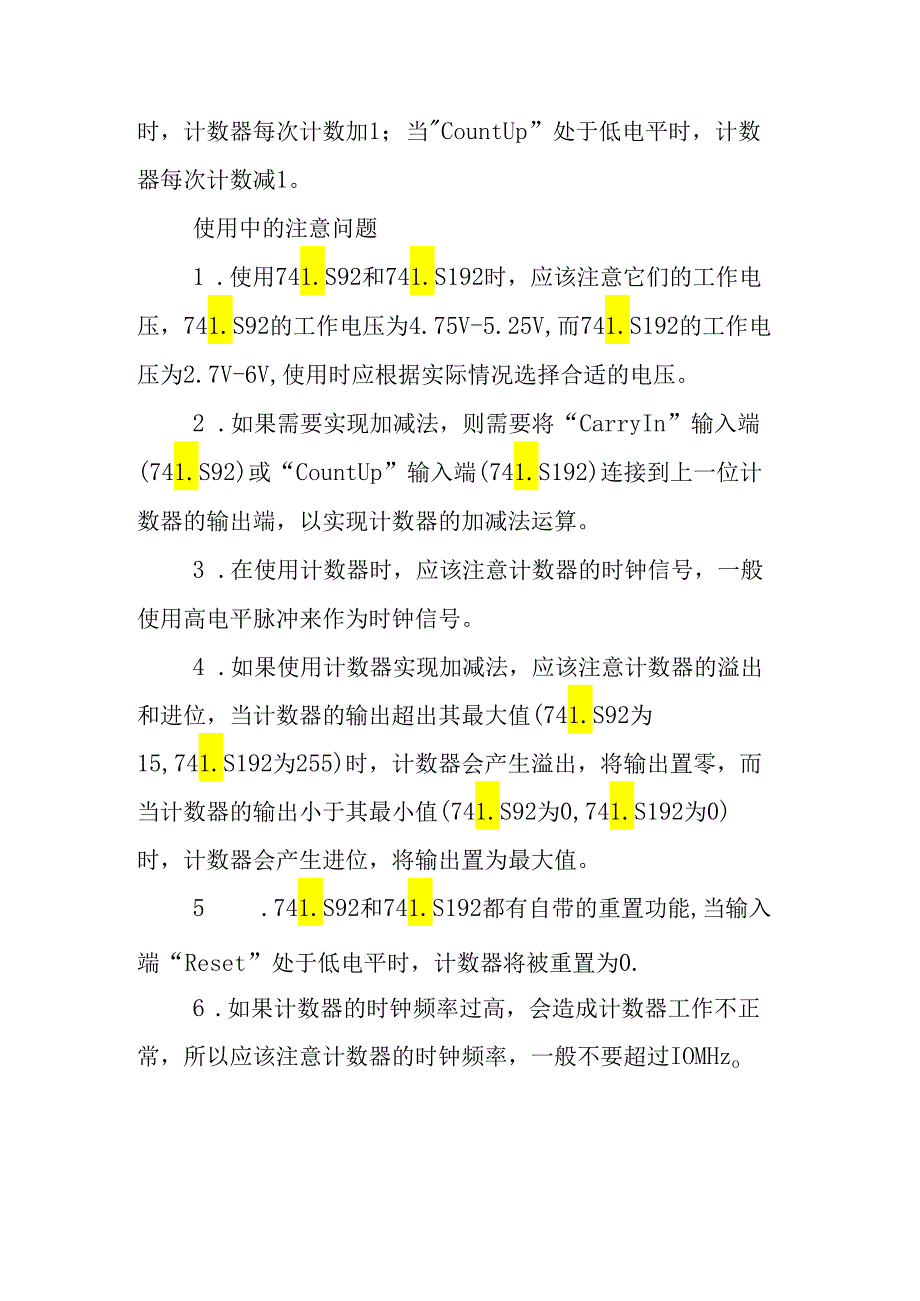

2、，则每次计数减少Io741.S192工作原理741.S192是一种4位异步计数器，具有重载能力，它的计数器每次计数加1,当它的输出溢出时，会产生一个高电平脉冲，并置零。它有三个输入端：CountUp”、“Reset”和“Clock”，其中“CountUp”代表计数方向；“Reset”代表重置；“Clock”代表时钟信号，当CountUp”处于高电平时，计数器每次计数加1；当CountUp”处于低电平时，计数器每次计数减1。使用中的注意问题1 .使用741.S92和741.S192时，应该注意它们的工作电压，741.S92的工作电压为4.75V-5.25V,而741.S192的工作电压为2.7V
3、-6V,使用时应根据实际情况选择合适的电压。2 .如果需要实现加减法，则需要将“CarryIn”输入端(741.S92)或“CountUp”输入端(741.S192)连接到上一位计数器的输出端，以实现计数器的加减法运算。3 .在使用计数器时，应该注意计数器的时钟信号，一般使用高电平脉冲来作为时钟信号。4 .如果使用计数器实现加减法，应该注意计数器的溢出和进位，当计数器的输出超出其最大值(741.S92为15,741.S192为255)时，计数器会产生溢出，将输出置零，而当计数器的输出小于其最小值(741.S92为0,741.S192为0)时，计数器会产生进位，将输出置为最大值。5 .741.S92和741.S192都有自带的重置功能,当输入端“Reset”处于低电平时，计数器将被重置为0.6 .如果计数器的时钟频率过高，会造成计数器工作不正常，所以应该注意计数器的时钟频率，一般不要超过IOMHzo
