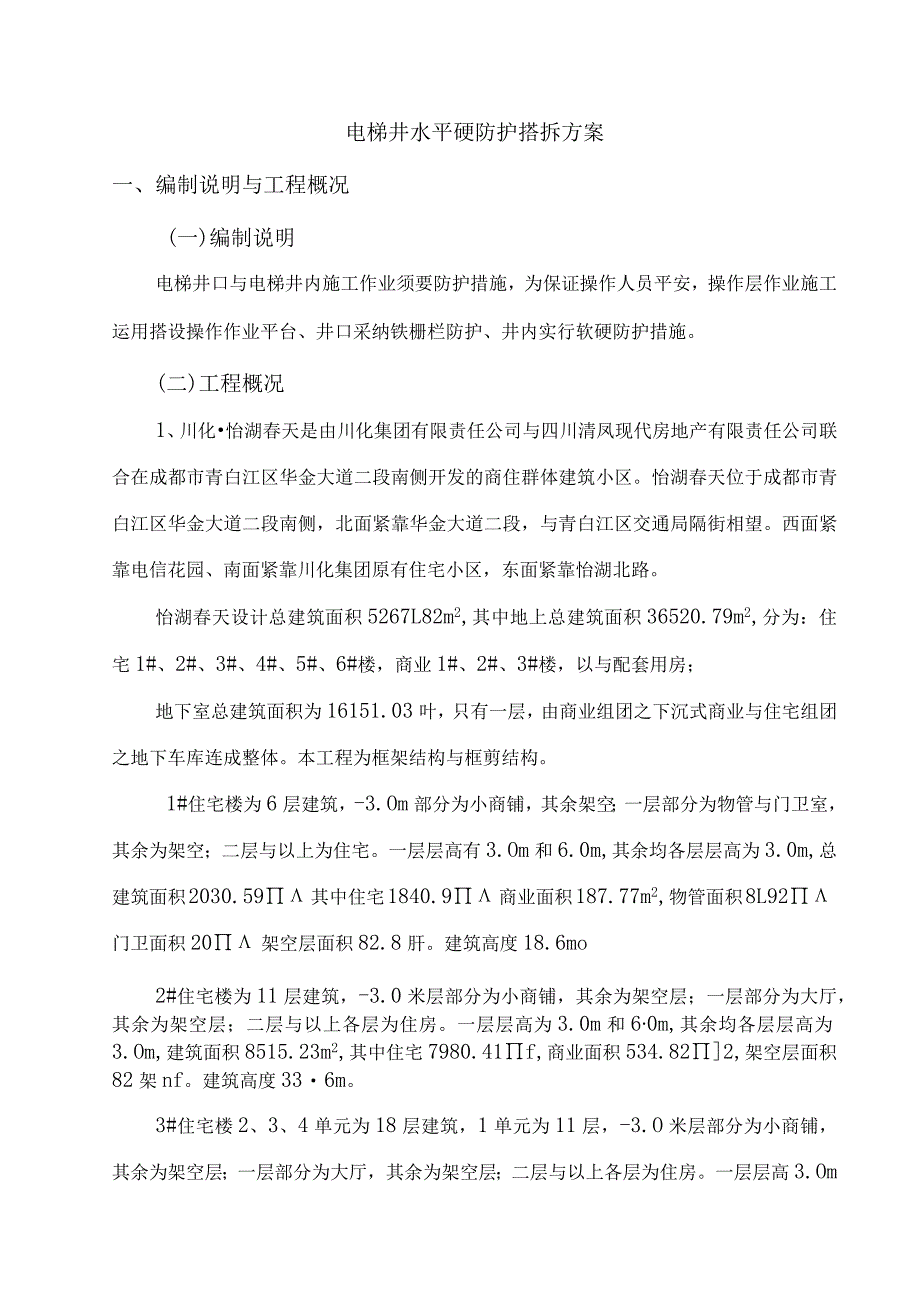

1、川化怡湖春天电梯井,水平硬防.护搭拆方案四川清凤建设工程有限公司二O一四年十月一、编制说明与工程概况(一)编制说明(一)工程概况二、电梯井防护措施三、防护架体的拆除四、防护平安保证措施电梯井水平硬防护搭拆方案一、编制说明与工程概况(一)编制说明电梯井口与电梯井内施工作业须要防护措施,为保证操作人员平安,操作层作业施工运用搭设操作作业平台、井口采纳铁栅栏防护、井内实行软硬防护措施。(二)工程概况1、川化怡湖春天是由川化集团有限责任公司与四川清凤现代房地产有限责任公司联合在成都市青白江区华金大道二段南侧开发的商住群体建筑小区。怡湖春天位于成都市青白江区华金大道二段南侧,北面紧靠华金大道二段,与青白

2、江区交通局隔街相望。西面紧靠电信花园、南面紧靠川化集团原有住宅小区,东面紧靠怡湖北路。怡湖春天设计总建筑面积5267L82m2,其中地上总建筑面积36520.79m2,分为:住宅1#、2#、3#、4#、5#、6#楼,商业1#、2#、3#楼,以与配套用房;地下室总建筑面积为16151.03叶,只有一层,由商业组团之下沉式商业与住宅组团之地下车库连成整体。本工程为框架结构与框剪结构。1#住宅楼为6层建筑,-3.Om部分为小商铺,其余架空;一层部分为物管与门卫室,其余为架空;二层与以上为住宅。一层层高有3.Om和6.0m,其余均各层层高为3.0m,总建筑面积2030.59其中住宅1840.9商业面积

3、187.77m2,物管面积8L92门卫面积20架空层面积82.8肝。建筑高度18.6mo2#住宅楼为11层建筑,-3.0米层部分为小商铺,其余为架空层;一层部分为大厅,其余为架空层;二层与以上各层为住房。一层层高为3.0m和60m,其余均各层层高为3.Om,建筑面积8515.23m2,其中住宅7980.41f,商业面积534.822,架空层面积82架nf。建筑高度336m。3#住宅楼2、3、4单元为18层建筑,1单元为11层,-3.O米层部分为小商铺,其余为架空层;一层部分为大厅,其余为架空层;二层与以上各层为住房。一层层高3.Om和6.Om,其余均各层层高为3.Om,建筑面积12480.83

4、肝,其中住宅1198647商业面积494.36架空层面积220.Olnf。建筑高度33.6m和54.6m。4#住宅楼为11层建筑,-3.0米层部分为小商铺,其余为架空层;一层部分为大厅,其余为架空层;二层与以上各层为住房。一层层高为3.0m和6.0m,其余均各层层高为3.0m,建筑面积310579m2,其中住宅2624.62而,商业面积145.85)2,架空层面积33532而。建筑高度33.6%5#住宅楼为6+1层建筑,底层与以上各层为住房,层高均为3.0m,建筑面积2648.22f,其中住宅2648.22疔。建筑高度2L3m。6#住宅楼为6+1层建筑,底层与以上各层为住房,层高均为3.0m,

5、建筑面积489L12f,其中住宅2648.22tf0建筑高度2L3m。1#商业楼为2层建筑,底层、二层均为商铺,一层层高6m,二层层高4.2m,建筑面积1228.01m2,建筑高度10.3m。2#商业楼为2建筑,底层、二层均为商铺,一层层6b二层层r42m,建筑面积408.6建筑高度10.3m。3#商业楼为2建筑,底层、二层均为商铺,一层层高6m,二层层高42m,建筑面积592.082,建筑高度10.3m。总工期为570天。2、本工程为四川清凤建设工程有限公司项目工程,项目经理下设工程技术负责人、责任工长、主管工长、施工技术员、平安员、文明施工管理员、质量管理员等、本工程行使项目管理制,并建立

6、项目平安责任体系,重点抓好施工平安和脚手架搭设、拆除的平安工作,按安检部门要求特编制该项工程的单项脚手架搭设和脚手架的拆除施工方案、搭设前进行了脚手架的荷载验算,使其满意施工要求,确保脚手架在施工过程中的平安运用。二、电梯井防护措施1、电梯井口防护本工程电梯井口做防护铁栅门,铁栅门离地高度为L8m,门栅网络的问距不大于15Cnb铁栅门底部采纳木模板设置18Cm挡脚板,铁栅门采纳膨胀螺栓固定结构墙上,必需固定坚固。剖面图电梯井口防护(mm)(图1)2、电梯井内部防护(1)电梯井内防护采纳每两层硬、软防护依次各一道防护措施。平安网必需完好无损、坚固牢靠,平安网固定坚固,要常常检查防护措施,垃圾要与

7、时清理。详细如图2所示:电梯井施工操作架剖面图(图2)(2)硬防护搭设:硬防护架底座采纳双排两根48X3.2mm钢管“井”字形搭设悬挑,须要为电梯井内施工操作平台的钢管留置双过墙穿孔。一端搁置于电梯厅门口楼板,一端搁置于电梯井剪力墙预留孔洞内,搭设井字形架体平台,架体平台纵横距墙体30cm,钢管过墙不小于IOCnb搁置电梯厅门口不小于30cm,平台上满铺脚手板硬质封闭,用10#铅丝绑扎固定。详情如图3所示:电梯井施工操作架平面示意图(图3)(3)软防护搭设:利用穿墙螺栓孔,三面墙用12#铅丝过墙固定限位钢管,拉结平安平网,使其紧封与电梯井内。详见图4张挂安全平网电梯井道水平防护平面图(图4)三

8、、防护架体的拆除1、当电梯井防护运用完成后,拆除前应对内防护作一次全面检查,清除全部多余物件,并设立拆除区,禁止人员进入;2、拆除依次自上而下逐层拆除,不容许上、下两层同时拆除;3、在拆除过程中,应做好协作,协调动作,禁止单人进行拆除较重杆件等危急性作业;4、拆除的构件应用吊具吊下,或人工递下,严禁抛掷;5、拆除时拆除人员必需系平安带、穿防滑鞋,平安带固定在结构内固定构件上。6、拆除的物件应与时分类堆放,以便运输、保管。四、防护平安保证措施1、穿墙螺栓孔中心标高距离顶板下标高20Omnb应和大模板设计协作。2、跟进平台上满铺50Innl厚木脚手板,并用铁丝与平台绑扎坚固。3、跟进平台初次安装提

9、升应经公司技术部、平安部联合验收后方可运用。以后每次提升应经项目部平安员与架子工操作班组验收。4、作业层操作平台严禁堆放材料,严禁限制操作平台上人数量不大于3人同时作业。5、项目管理人员要时时巡察,严控操作平台施工人员违规操作,检查内防护状况,做好巡察记录。6、内防护搭设人员必需是经过按现行国家标准特种作业人员平安技术考核管理规则考核合格的专业架子工。上岗人员应定期体检,合格者方可持证上岗。7、搭设电梯井内防护人员必需正确配戴平安帽、系平安带、穿防滑鞋等架体施工所需的平安防护用品。8、进入施工现场的搭架材料必需分类堆码整齐,并挂好标识。9、钢管、扣件等购配件质量与搭设质量应按规定进行检查验收,合格后方准运用。10、作业层上的操作平台施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上;严禁悬挂起重设备。11、搭设拆除电梯井内操作平台时,电梯井口应设围栏和警戒标记,并派专人看管,严禁非操作人员入内。12、为加强对外架的平安运用管理,每个班组必需每天支配专人对所属区域防护进行检查和维护,杜绝平安隐患。四川清凤建设工程有限公司川化怡湖春天项目部2014年10月
