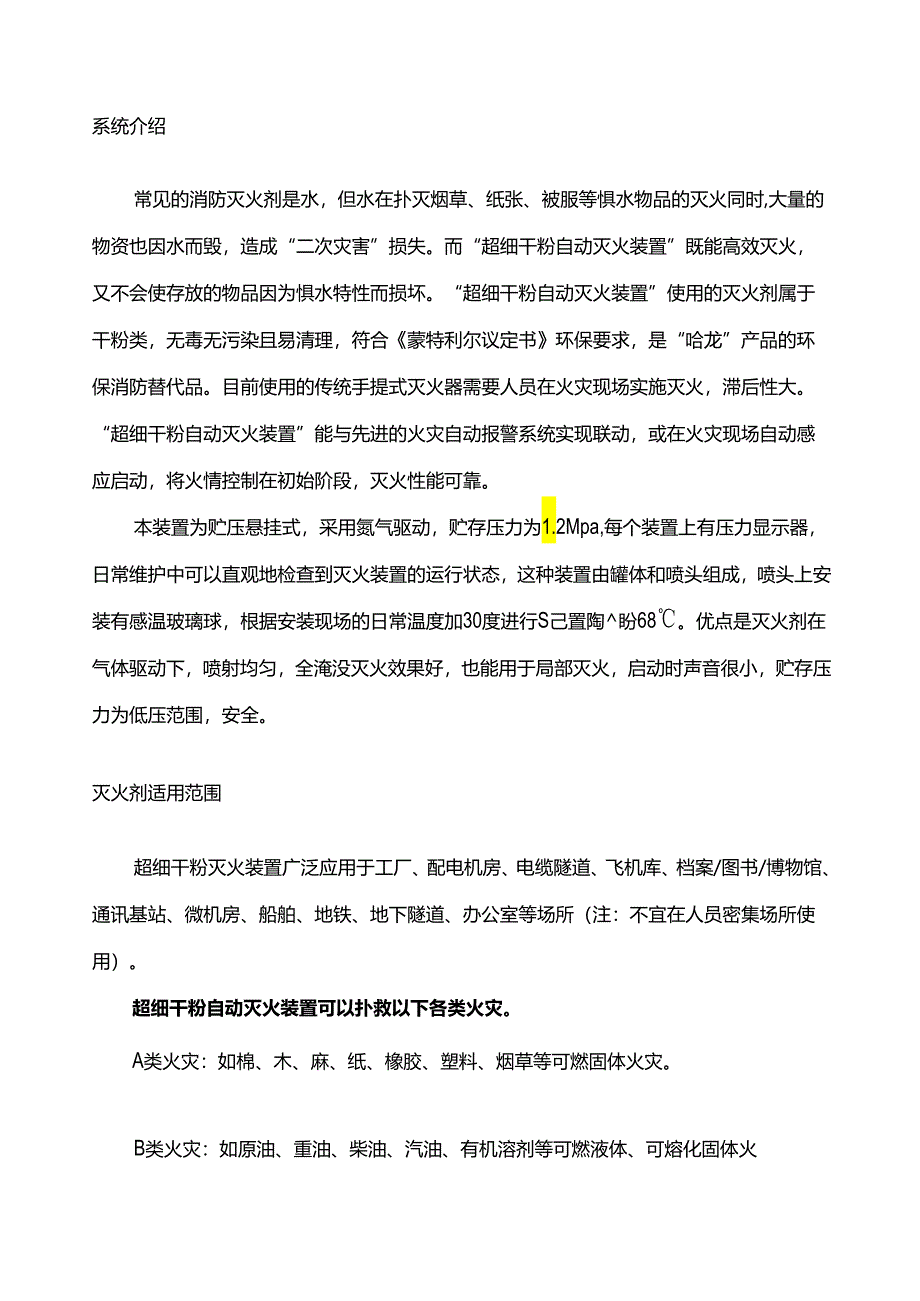

1、悬挂式超细干粉灭火装置安装使用系统介绍3灭火剂适用范围3特点优势4超细干粉灭火剂主要技术性能5设计依据6贮压悬挂式自动灭火装置91 .型号及主要性能参数92 .贮压悬挂式灭火装置组成103 .悬挂式灭火装置的固定114 .悬挂式灭火装置的保护面积135 .悬挂式灭火装置的启动方式146 .悬挂式灭火装置的安装177 .产品应用场所208 .安全事项21系统介绍常见的消防灭火剂是水，但水在扑灭烟草、纸张、被服等惧水物品的灭火同时,大量的物资也因水而毁，造成“二次灾害”损失。而“超细干粉自动灭火装置”既能高效灭火，又不会使存放的物品因为惧水特性而损坏。“超细干粉自动灭火装置”使用的灭火剂属于干粉类
2、，无毒无污染且易清理，符合蒙特利尔议定书环保要求，是“哈龙”产品的环保消防替代品。目前使用的传统手提式灭火器需要人员在火灾现场实施灭火，滞后性大。“超细干粉自动灭火装置”能与先进的火灾自动报警系统实现联动，或在火灾现场自动感应启动，将火情控制在初始阶段，灭火性能可靠。本装置为贮压悬挂式，采用氮气驱动，贮存压力为1.2Mpa,每个装置上有压力显示器，日常维护中可以直观地检查到灭火装置的运行状态，这种装置由罐体和喷头组成，喷头上安装有感温玻璃球，根据安装现场的日常温度加30度进行S己置陶盼68。优点是灭火剂在气体驱动下，喷射均匀，全淹没灭火效果好，也能用于局部灭火，启动时声音很小，贮存压力为低压范

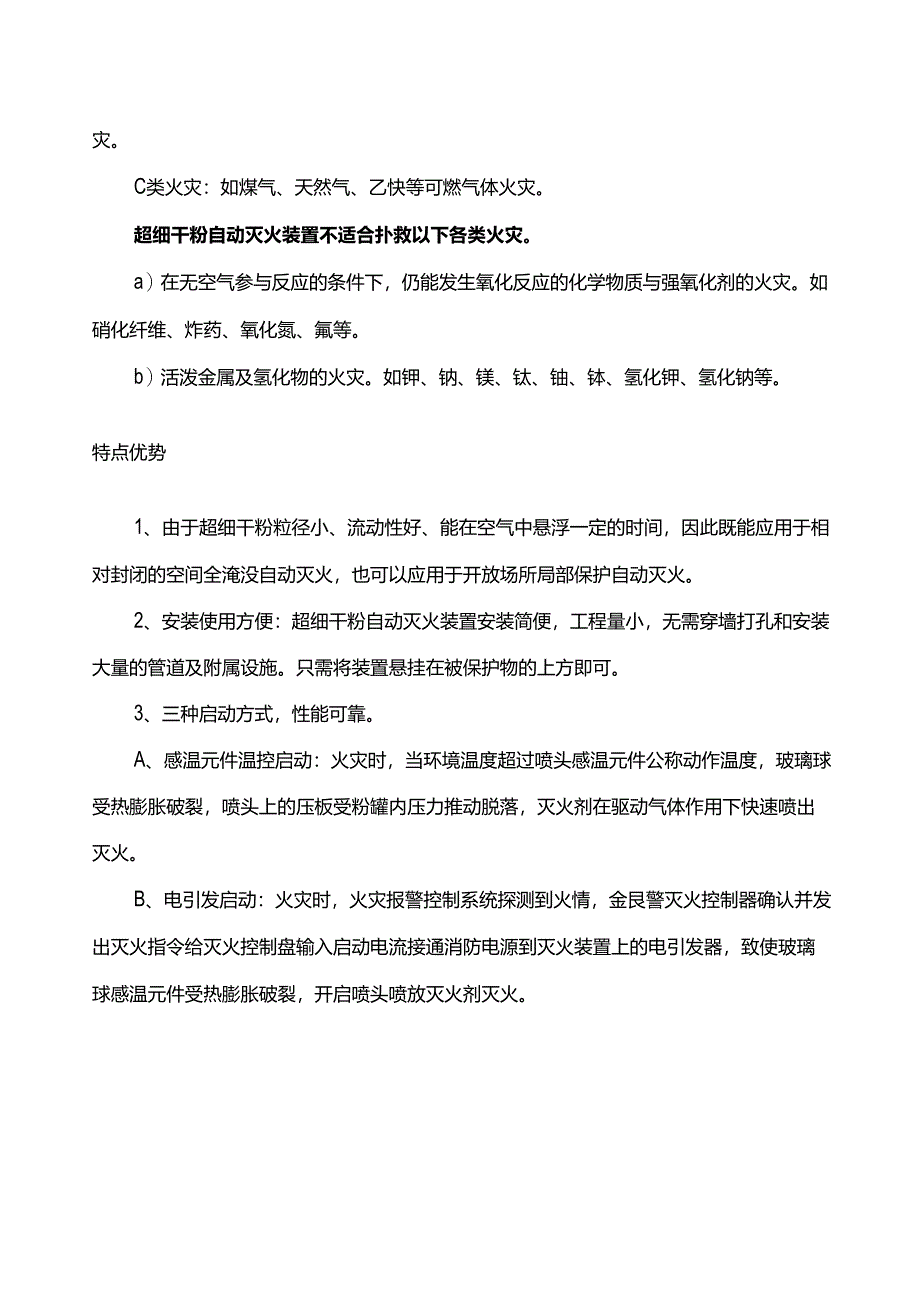

3、围，安全。灭火剂适用范围超细干粉灭火装置广泛应用于工厂、配电机房、电缆隧道、飞机库、档案/图书/博物馆、通讯基站、微机房、船舶、地铁、地下隧道、办公室等场所（注：不宜在人员密集场所使用）。超细干粉自动灭火装置可以扑救以下各类火灾。A类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。B类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可熔化固体火灾。C类火灾：如煤气、天然气、乙快等可燃气体火灾。超细干粉自动灭火装置不适合扑救以下各类火灾。a）在无空气参与反应的条件下，仍能发生氧化反应的化学物质与强氧化剂的火灾。如硝化纤维、炸药、氧化氮、氟等。b）活泼金属及氢化物的火灾。如钾、钠、镁、
4、钛、铀、钵、氢化钾、氢化钠等。特点优势1、由于超细干粉粒径小、流动性好、能在空气中悬浮一定的时间，因此既能应用于相对封闭的空间全淹没自动灭火，也可以应用于开放场所局部保护自动灭火。2、安装使用方便：超细干粉自动灭火装置安装简便，工程量小，无需穿墙打孔和安装大量的管道及附属设施。只需将装置悬挂在被保护物的上方即可。3、三种启动方式，性能可靠。A、感温元件温控启动：火灾时，当环境温度超过喷头感温元件公称动作温度，玻璃球受热膨胀破裂，喷头上的压板受粉罐内压力推动脱落，灭火剂在驱动气体作用下快速喷出灭火。B、电引发启动：火灾时，火灾报警控制系统探测到火情，金艮警灭火控制器确认并发出灭火指令给灭火控制盘
5、输入启动电流接通消防电源到灭火装置上的电引发器，致使玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。C、热引发启动：火灾时，大火引燃热敏线(实为导火线)，传递火源至灭火装置，激活气体发生剂驱动灭火剂喷射灭火。超细干粉灭火剂主要技术性能序号项目技术性能1粒径(Mm)平均粒径5.0,90%粒径15.O2松密度(gm1.)0.4530%3含水率(%)16,07耐低温性(三)5.08电绝缘性(KV)4.09灭B、C类火效能(gm3)120.010灭木垛火效能(gm3)m+msi(1)式中：m灭火剂设计用量(kg)msi灭火剂喷射剩余量(kg)3. 2.2灭火剂设计用量m按式(2)计算：m=K*V(
6、2)式中：k一灭火剂全淹没灭火设计浓度(kg/nf)V-防护区净容积(m3)4. 2.3灭火剂全淹没灭火设计浓度K的确定：5. 2.3.1电缆沟、电缆夹层、变配电室、通讯机房、电子计算机房等场所，灭火剂全淹没灭火设计浓度宜取0.12kgm3(1.2倍的最小灭火浓度，其中最小灭火浓度为0.10kgm3)06. 2.3.2油库及一般化工产品库等场所，灭火剂全淹没灭火设计浓度宜取0.15kgm3(1.5倍最小灭火浓度)。7. 2.3.3图书、档案、文物资料库、烟草仓库等场所，灭火剂全淹没灭火设计浓度宜取0.25kgm3(2.5倍最小灭火浓度)。8. 2.3.4对于一些有特殊要求的场所，其设计应符合相
7、关标准的规定。9. 2.4灭火剂剩余量%按式(3)计算msi=moi*koi(3)式中：网一灭火剂充装量(kg)降一灭火剂喷射剩余率（）悬挂式超细干粉灭火装置剩余率取5%o3. 2.5灭火剂用量确定后，选取适宜种类和规格的灭火装置组成灭火系统。灭火装置的灭火剂总量应不小于灭火剂用量Mo采用全淹没设计应用时,灭火装置应均匀分布4.局部应用灭火系统设计及灭火剂=计算4.1 采用局部淹没应用灭火系统的保护对象，应符合下列规定：a）保护对象周围的空气流动速度不应大于2ms,必要时应采取挡风措施。b）在喷头与保护对象之间，喷头喷射角范围内不应有遮挡物。c）当保护对象为可燃液体时，液面至容器缘口的距离不得
8、小于1.5m。4.2 露天、敞开的空间或室内具体保护变像等场所，宜采用局部应用灭火系统予以保护。4.3 灭火剂的用量一般按保护对象整体铅垂方向的投影面积的1.1倍计算，使灭火装置保护面积的总和不小于被保护对象的投影面积。4.4 灭火装置一般采用正方形或长方形进行布置，应确保灭火剂喷射时，能使燃烧物的表面完全覆盖。贮压悬挂式自动灭火装置1 .型号及主要性能参数1.1型号标记自定义:DW贮压式压力值：12MPa灭火剂量：kg灭火剂组成(ABC为A,BC为B)灭火装置的安装方式：X悬挂式G柜式自动灭火装置超细干粉标记示例：灭火剂量为3kg,灭火剂种类为ABC超细干粉的贮压悬挂式自动灭火装置，其型号表
9、示为：FZXA3/1.2-DW1.2主要性能规格型号FZXA3/1.2-DWFZXA5/1.2-DWFZXA7/1.2-DW灭火剂量(kg)357全淹没保护空间(m3)233955局部应用保护面积(m2)一般保护对象12一般保护对象16一般保护对象20安装高度(m)348喷射剩余率(%)5%有效喷射时间(三)51020氮气充装压力(MPa)1.2适用温度范围(0C)使用682C感温玻璃球是为一10C+50C表2悬挂式灭火装置性能2,贮压悬挂式灭火装置组成2.1 灭火装置的组成悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、噬匕吊耳、信号反馈装置、压力表等组成。见图一品耳佶号反，瞥压力秀
10、三!IJt图一贮压悬挂式灭火装置结构示意图2.2 信号反馈装置2. 2.1信号反馈装置，一般一个保护区设置一至二具带自检及信号反馈的灭火装置,向报警主机反馈灭火剂释放信号。3. 2.2一个保护区全部采用带自检及信号反馈器的装置，每具带有压力自检功能，向报警主机反馈真实的释放信号的同时反馈保护区内每具装置泄（漏）压故障信息。用途：当灭火装置释放超细干粉灭火剂时，信号反馈装置动作输出工作讯号给灭火控制系统。结构：由阀体、阀芯和微动开关等组成。工作原理：当释放灭火剂时，信号反馈装置活塞断开微动开关，使火灾报警控制器面板指示灯亮，显示系统已启动。型号最大工作压力动作压力设定值XF1/1.41.4Mpa
11、1.0MPa4. 悬挂式灭火装置的固定4.1 悬挂式装置的固定：灭火装置采用膨胀螺钉予以固定。安装时，按设计图名獭定的位置，将膨胀螺钉固定在保护区上方混凝预制板上，再将灭火装置上部的丝口对准镶丝拧紧固定。见图三图三悬挂式灭火装置安装示意图4.2 悬挂式灭火装置在吊顶夹层内安装一些防护区内（如计算机房、档案室等等）进行了室内装修，房屋内有吊顶层，这时如设计安装悬挂式灭火装置，必须要求吊顶采用活动式吊顶，以便于灭火装置的安装及今后的维护保养，吊顶内层高应大于45Cn1.灭火装置的安装位置必须定在活动吊顶板的中心，安装时将石膏板拆下，在中心位置挖出直径为Ioem的圆孔，将灭火装置的喷头从圆孔中露出，
12、为调节灭火装置的高度刚好将喷头露出，安装时灭火装置之间加一个调节法兰，安装完成后，在喷头上方安上由两个半圆组成的塑料卡，使挖孔处美观好看。见图四图四悬挂式灭火装置在吊顶夹层内安装示意图3.3悬挂式灭火装置的几何尺寸:序号规格及型号尺寸参数(mm)外观形状1FZXA3/1.2-DW300330椭圆形2FZXA5/1.2-DW365380椭圆形3FZXA7/1.2-DW365380椭圆形表3装置外形尺寸参数3.4悬挂式灭火装置的安装高度超细干粉灭火剂是一种可以弥漫于整个保护空间的细微粉末，在全淹没应用时，一般不考虑安装高度，但当保护区高度超过6m时，可分二层布置，这样有利于灭火剂能迅速达到均匀的灭火浓度；在局部保护应用时，其灭火装置喷口到保护物顶面的最佳距离为不大于3m,当保护距离超过时可考虑采用支架下降灭火装置的安装高度，也可以增大灭火装置规格(灭火剂量)来解决安装高度，以达到理想的效果。悬挂式超细干粉灭火装置在局部应用时，它所覆盖的有效灭火面积是（正方形）；在同等条件下，每个单孔喷头所喷射的灭火剂保护面积相等，灭火剂量减少时，保护面积应相对缩小；反之，灭火剂量和安装高度增加，则保护面积增大，但保护物为易复燃
