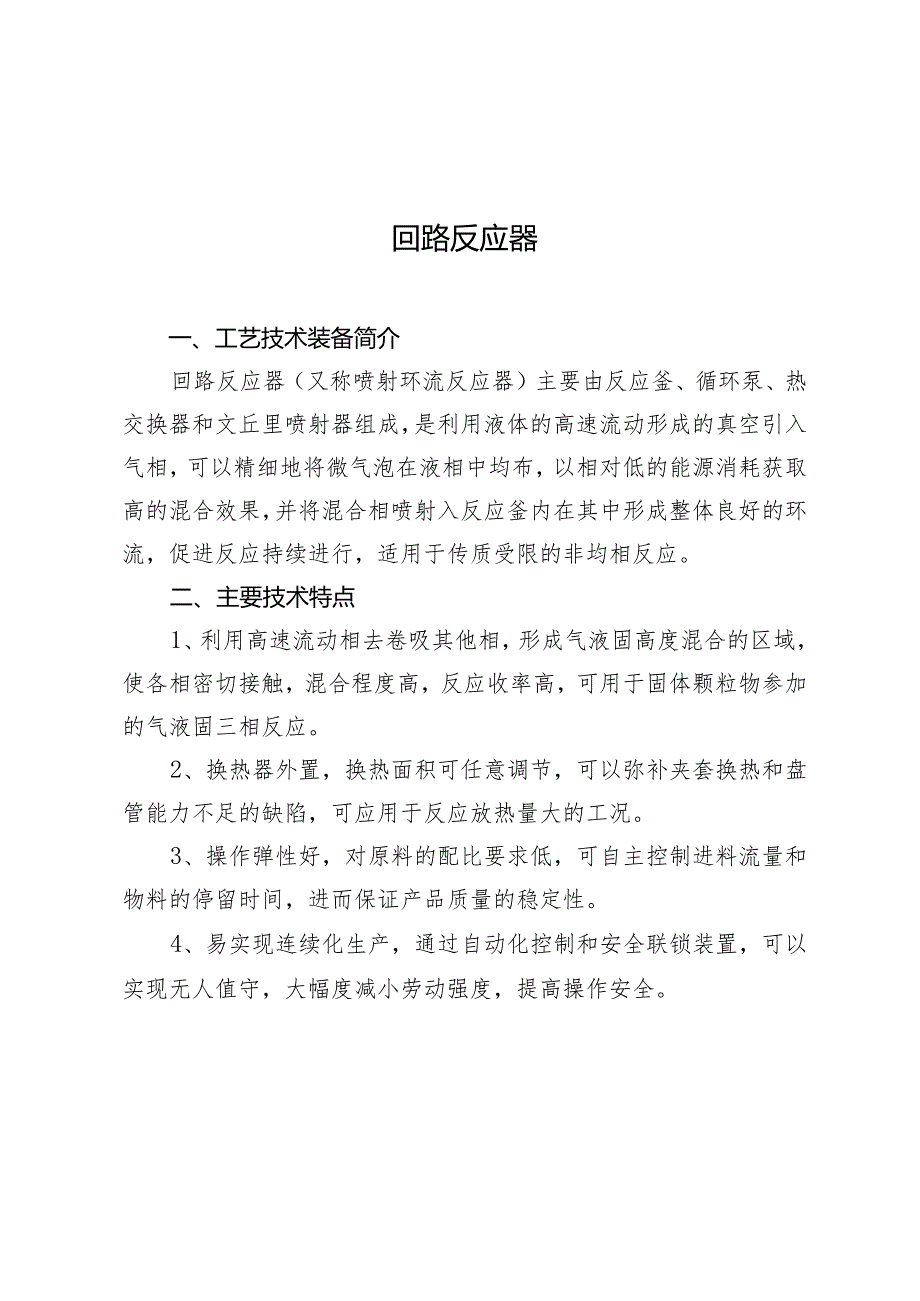

1、回路反应器一、工艺技术装备简介回路反应器（又称喷射环流反应器）主要由反应釜、循环泵、热交换器和文丘里喷射器组成，是利用液体的高速流动形成的真空引入气相，可以精细地将微气泡在液相中均布，以相对低的能源消耗获取高的混合效果，并将混合相喷射入反应釜内在其中形成整体良好的环流，促进反应持续进行，适用于传质受限的非均相反应。二、主要技术特点1、利用高速流动相去卷吸其他相，形成气液固高度混合的区域，使各相密切接触，混合程度高，反应收率高，可用于固体颗粒物参加的气液固三相反应。2、换热器外置，换热面积可任意调节，可以弥补夹套换热和盘管能力不足的缺陷，可应用于反应放热量大的工况。3、操作弹性好，对原料的配比要

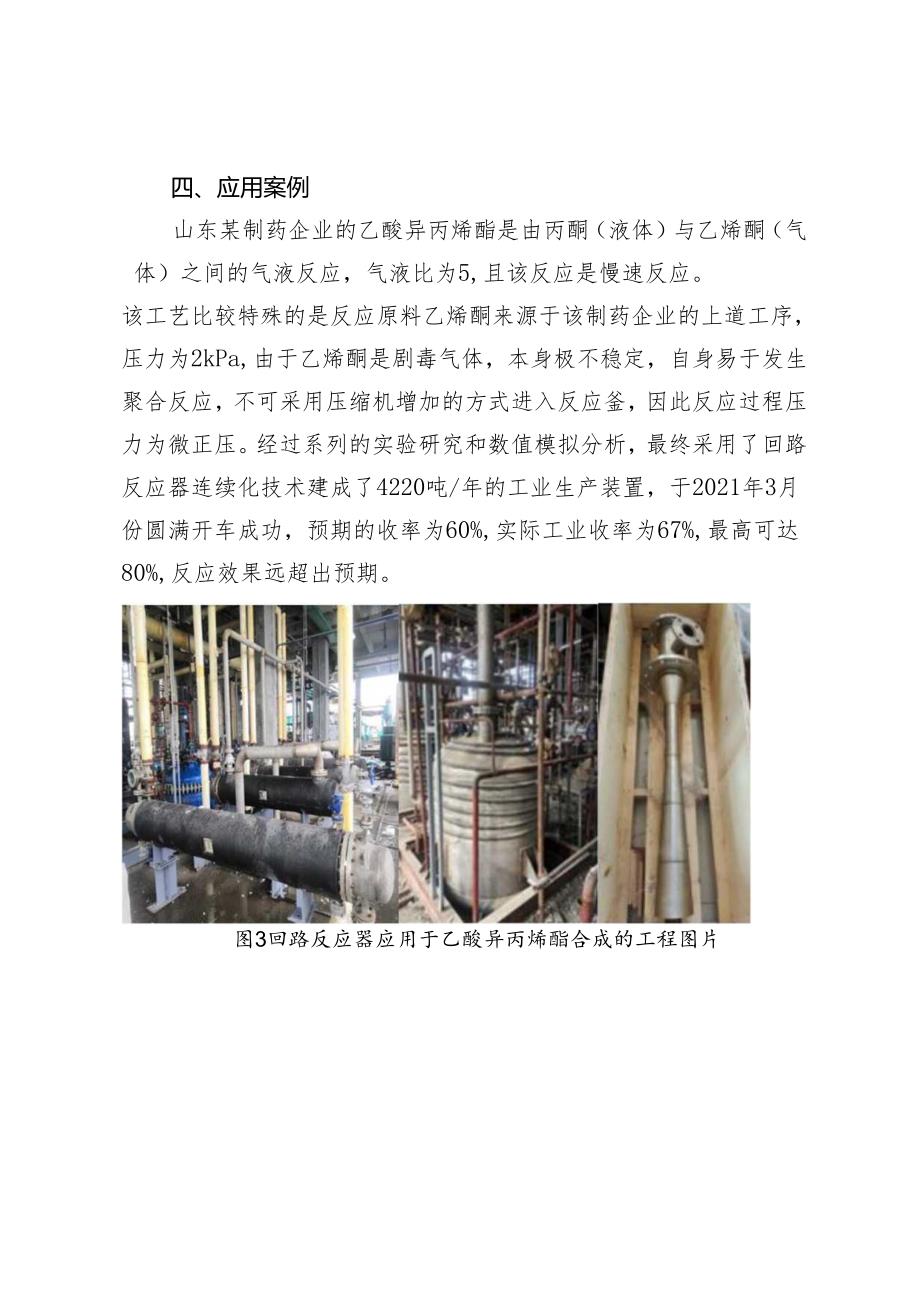

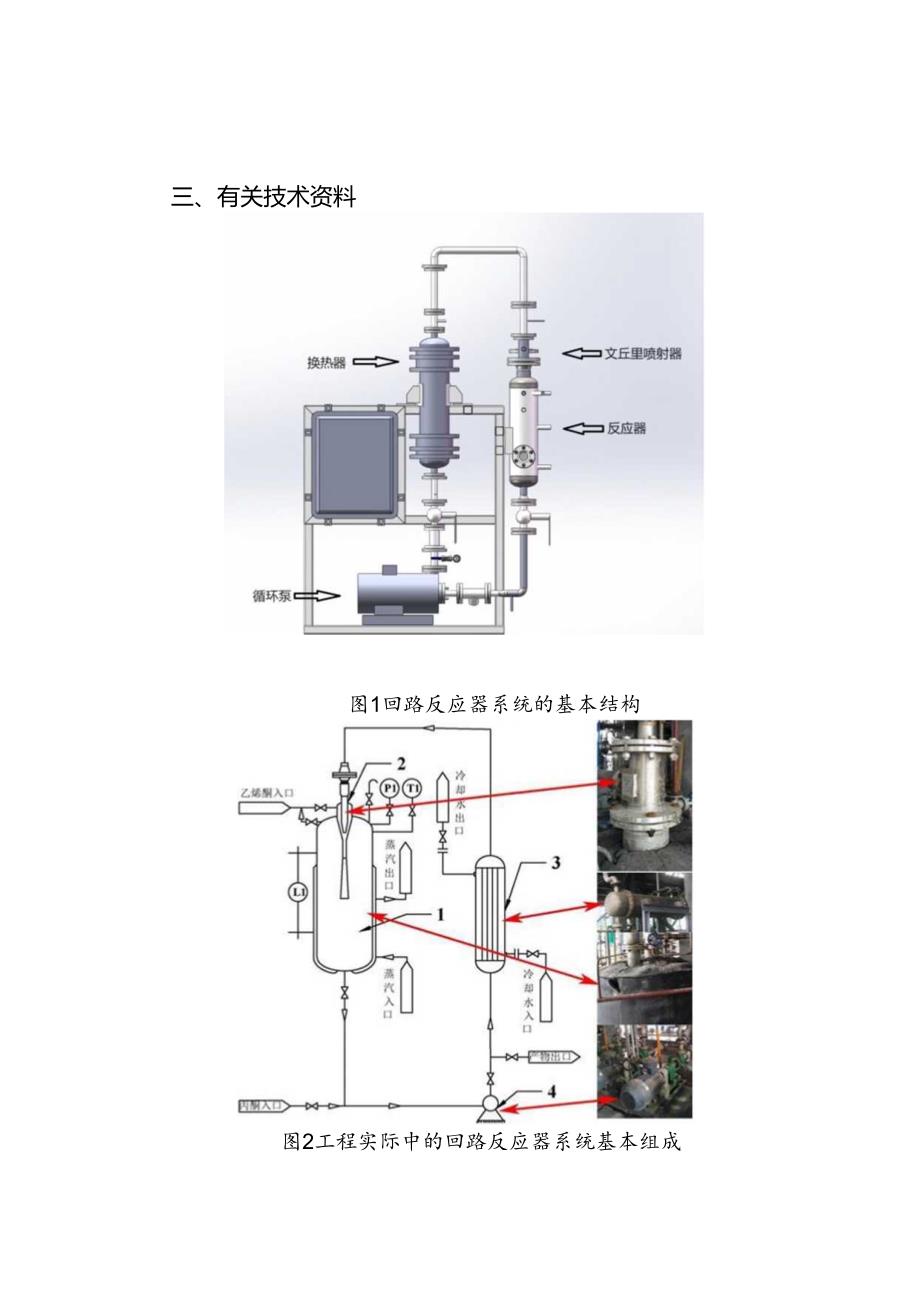

2、求低，可自主控制进料流量和物料的停留时间，进而保证产品质量的稳定性。4、易实现连续化生产，通过自动化控制和安全联锁装置，可以实现无人值守，大幅度减小劳动强度，提高操作安全。三、有关技术资料图1回路反应器系统的基本结构图2工程实际中的回路反应器系统基本组成四、应用案例山东某制药企业的乙酸异丙烯酯是由丙酮（液体）与乙烯酮（气体）之间的气液反应，气液比为5,且该反应是慢速反应。该工艺比较特殊的是反应原料乙烯酮来源于该制药企业的上道工序，压力为2kPa,由于乙烯酮是剧毒气体，本身极不稳定，自身易于发生聚合反应，不可采用压缩机增加的方式进入反应釜，因此反应过程压力为微正压。经过系列的实验研究和数值模拟分析，最终采用了回路反应器连续化技术建成了4220吨/年的工业生产装置，于2021年3月份圆满开车成功，预期的收率为60%,实际工业收率为67%,最高可达80%,反应效果远超出预期。图3回路反应器应用于乙酸异丙烯酯合成的工程图片
