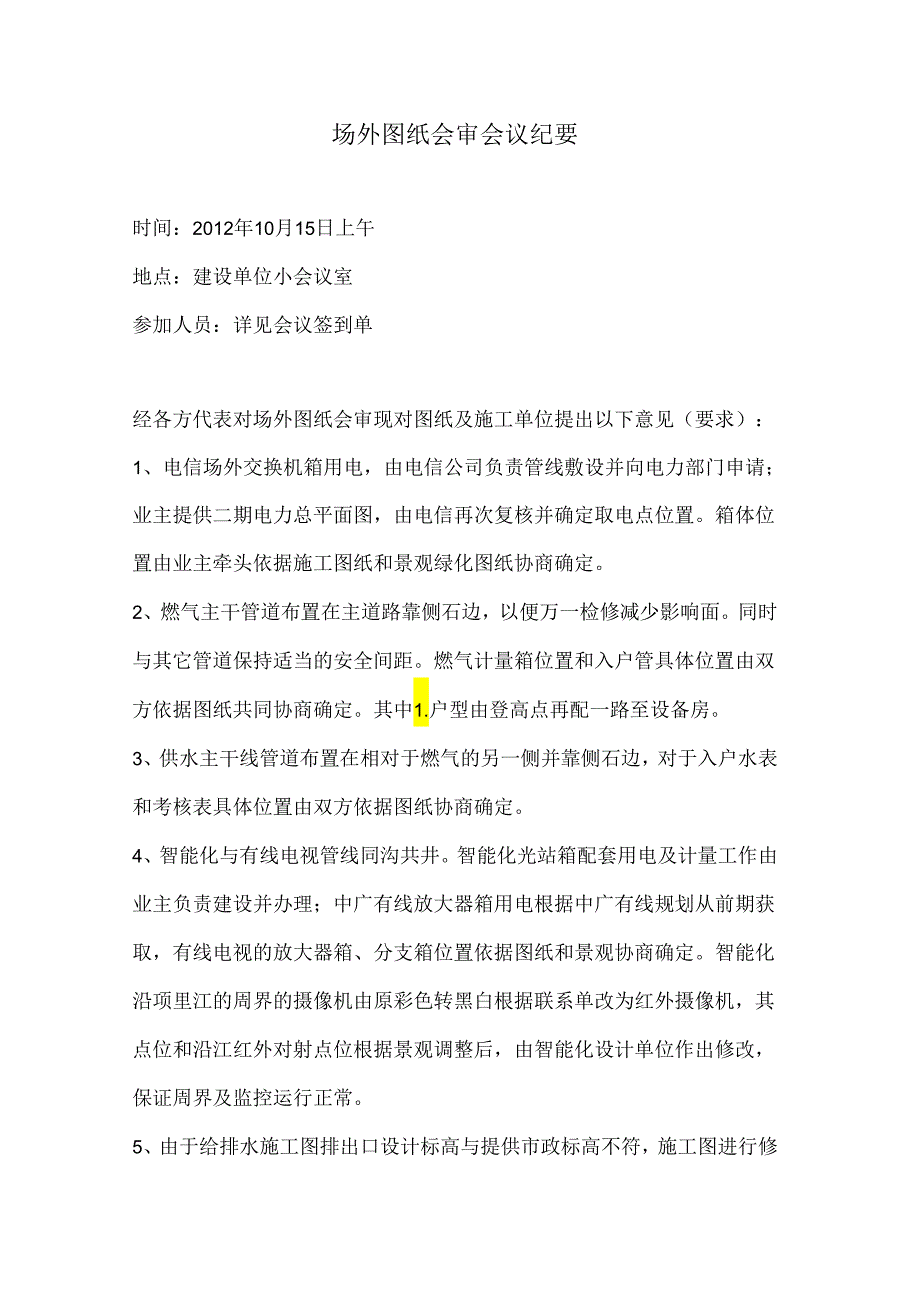

1、场外图纸会审会议纪要时间：2012年10月15日上午地点：建设单位小会议室参加人员：详见会议签到单经各方代表对场外图纸会审现对图纸及施工单位提出以下意见（要求）：1、电信场外交换机箱用电，由电信公司负责管线敷设并向电力部门申请；业主提供二期电力总平面图，由电信再次复核并确定取电点位置。箱体位置由业主牵头依据施工图纸和景观绿化图纸协商确定。2、燃气主干管道布置在主道路靠侧石边，以便万一检修减少影响面。同时与其它管道保持适当的安全间距。燃气计量箱位置和入户管具体位置由双方依据图纸共同协商确定。其中1.户型由登高点再配一路至设备房。3、供水主干线管道布置在相对于燃气的另一侧并靠侧石边，对于入户水表和

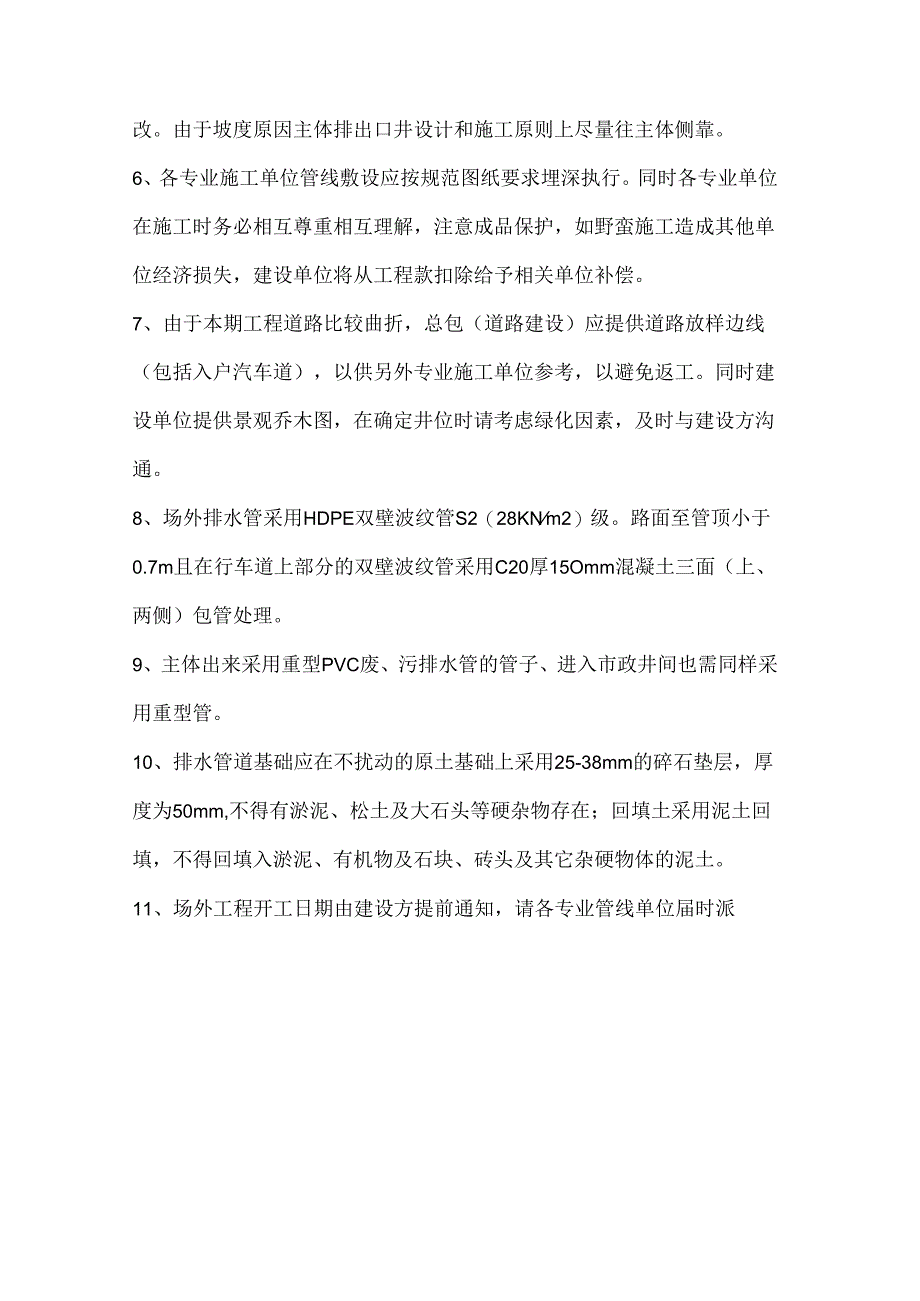

2、考核表具体位置由双方依据图纸协商确定。4、智能化与有线电视管线同沟共井。智能化光站箱配套用电及计量工作由业主负责建设并办理；中广有线放大器箱用电根据中广有线规划从前期获取，有线电视的放大器箱、分支箱位置依据图纸和景观协商确定。智能化沿项里江的周界的摄像机由原彩色转黑白根据联系单改为红外摄像机，其点位和沿江红外对射点位根据景观调整后，由智能化设计单位作出修改，保证周界及监控运行正常。5、由于给排水施工图排出口设计标高与提供市政标高不符，施工图进行修改。由于坡度原因主体排出口井设计和施工原则上尽量往主体侧靠。6、各专业施工单位管线敷设应按规范图纸要求埋深执行。同时各专业单位在施工时务必相互尊重相互

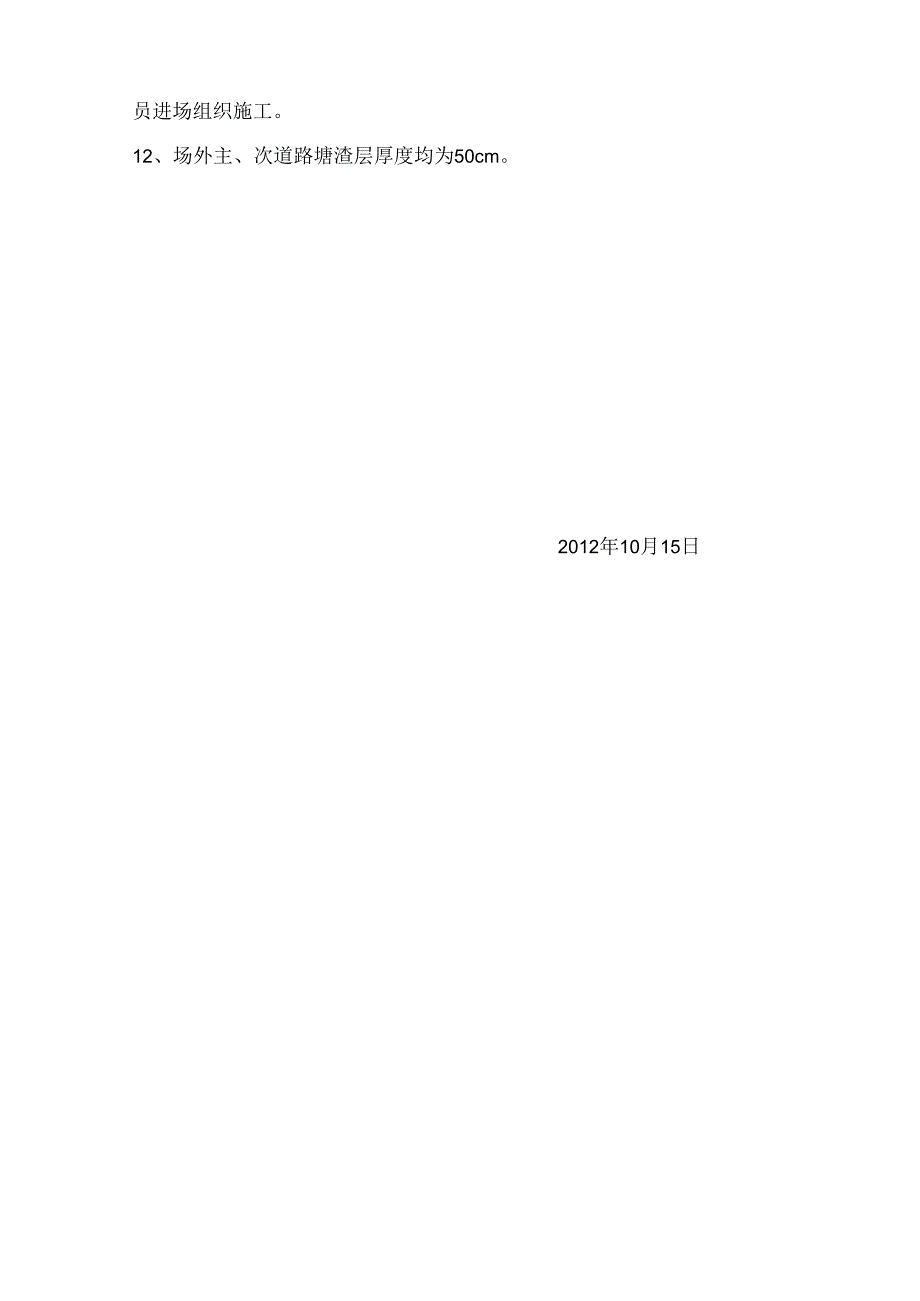

3、理解，注意成品保护，如野蛮施工造成其他单位经济损失，建设单位将从工程款扣除给予相关单位补偿。7、由于本期工程道路比较曲折，总包（道路建设）应提供道路放样边线（包括入户汽车道），以供另外专业施工单位参考，以避免返工。同时建设单位提供景观乔木图，在确定井位时请考虑绿化因素，及时与建设方沟通。8、场外排水管采用HDPE双壁波纹管S2（28KNm2）级。路面至管顶小于0.7m且在行车道上部分的双壁波纹管采用C20厚15Omm混凝土三面（上、两侧）包管处理。9、主体出来采用重型PVC废、污排水管的管子、进入市政井间也需同样采用重型管。10、排水管道基础应在不扰动的原土基础上采用25-38mm的碎石垫层，厚度为50mm,不得有淤泥、松土及大石头等硬杂物存在；回填土采用泥土回填，不得回填入淤泥、有机物及石块、砖头及其它杂硬物体的泥土。11、场外工程开工日期由建设方提前通知，请各专业管线单位届时派员进场组织施工。12、场外主、次道路塘渣层厚度均为50cm。2012年10月15日
