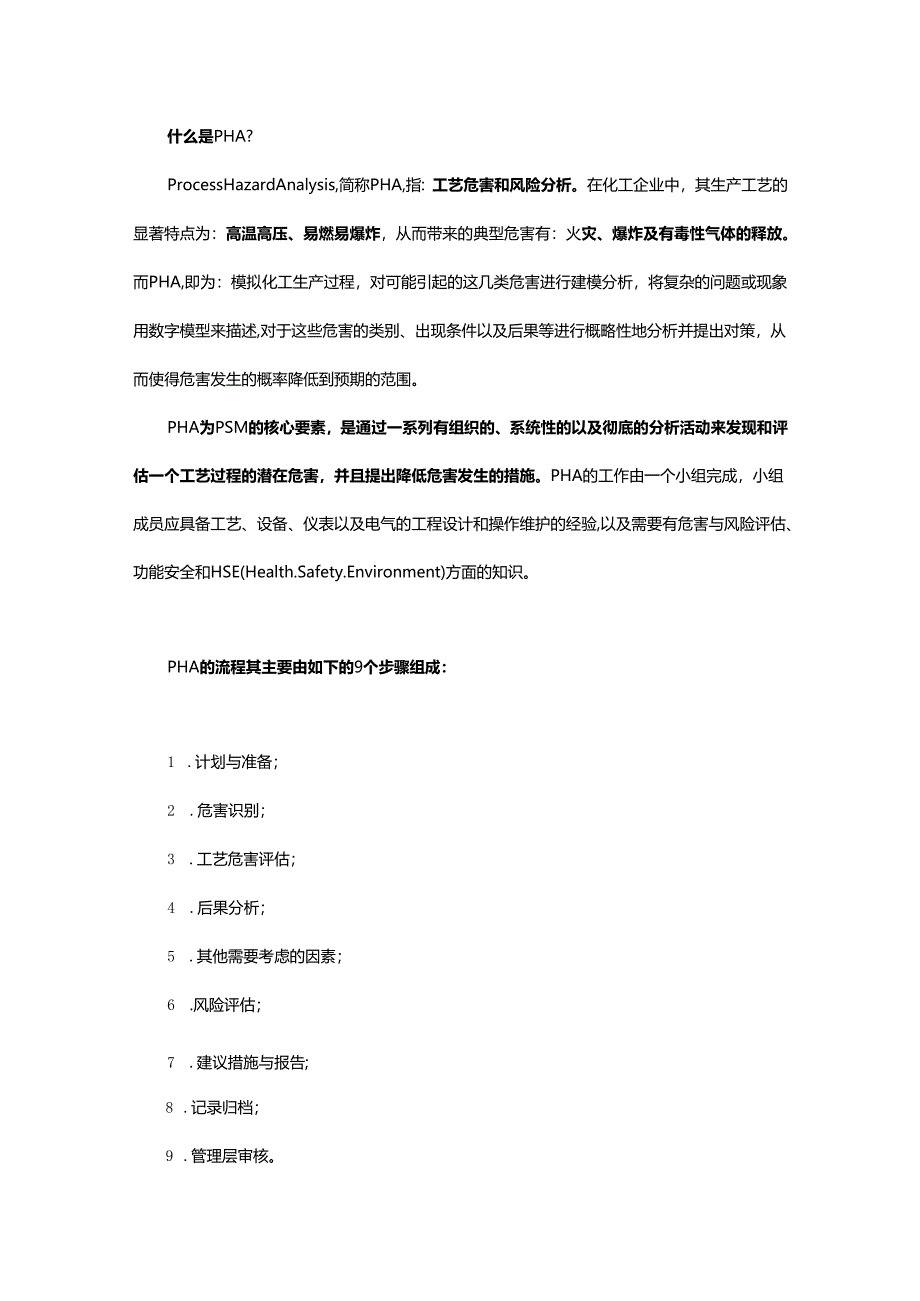

1、什么是PHA?ProcessHazardAnalysis,简称PHA,指：工艺危害和风险分析。在化工企业中，其生产工艺的显著特点为：高温高压、易燃易爆炸，从而带来的典型危害有：火灾、爆炸及有毒性气体的释放。而PHA,即为：模拟化工生产过程，对可能引起的这几类危害进行建模分析，将复杂的问题或现象用数字模型来描述,对于这些危害的类别、出现条件以及后果等进行概略性地分析并提出对策，从而使得危害发生的概率降低到预期的范围。PHA为PSM的核心要素，是通过一系列有组织的、系统性的以及彻底的分析活动来发现和评估一个工艺过程的潜在危害，并且提出降低危害发生的措施。PHA的工作由一个小组完成，小组成员应具备工

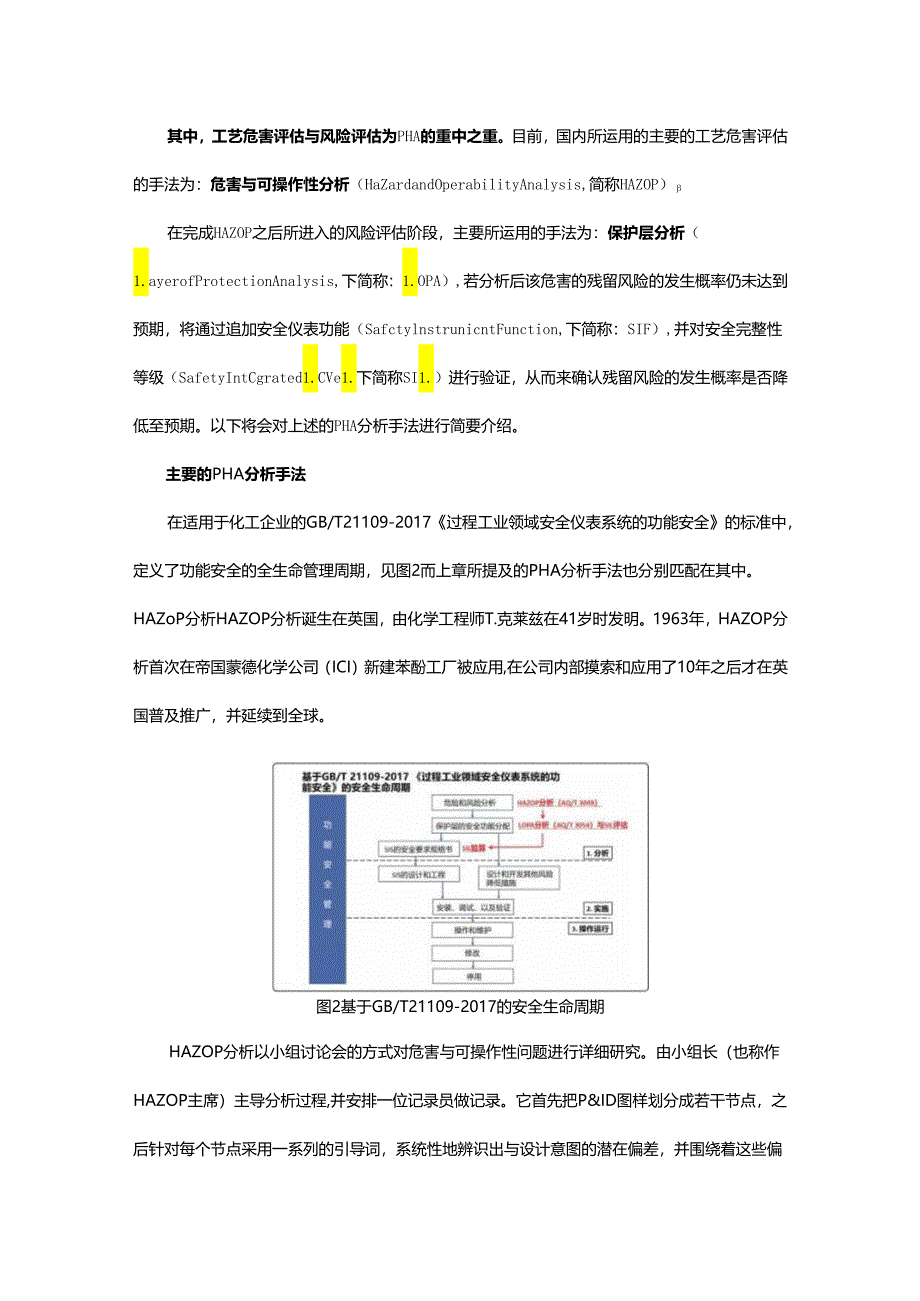

2、艺、设备、仪表以及电气的工程设计和操作维护的经验,以及需要有危害与风险评估、功能安全和HSE(Health.Safety.Environment)方面的知识。PHA的流程其主要由如下的9个步骤组成：1 .计划与准备；2 .危害识别；3 .工艺危害评估；4 .后果分析；5 .其他需要考虑的因素；6 .风险评估；7 .建议措施与报告;8 .记录归档；9 .管理层审核。其中，工艺危害评估与风险评估为PHA的重中之重。目前，国内所运用的主要的工艺危害评估的手法为：危害与可操作性分析（HaZardandOperabilityAnalysis,简称HAZOP）在完成HAZOP之后所进入的风险评估阶段，主要
3、所运用的手法为：保护层分析（1.ayerofProtectionAnalysis,下简称：1.OPA）,若分析后该危害的残留风险的发生概率仍未达到预期，将通过追加安全仪表功能（SafctylnstrunicntFunction,下简称：SIF）,并对安全完整性等级（SafetyIntCgrated1.CVe1.下简称SI1.）进行验证，从而来确认残留风险的发生概率是否降低至预期。以下将会对上述的PHA分析手法进行简要介绍。主要的PHA分析手法在适用于化工企业的GB/T21109-2017过程工业领域安全仪表系统的功能安全的标准中，定义了功能安全的全生命管理周期，见图2而上章所提及的PHA分析手
4、法也分别匹配在其中。HAZoP分析HAZOP分析诞生在英国，由化学工程师T.克莱兹在41岁时发明。1963年，HAZOP分析首次在帝国蒙德化学公司（ICI）新建苯酚工厂被应用,在公司内部摸索和应用了10年之后才在英国普及推广，并延续到全球。图2基于GB/T21109-2017的安全生命周期HAZOP分析以小组讨论会的方式对危害与可操作性问题进行详细研究。由小组长（也称作HAZOP主席）主导分析过程,并安排一位记录员做记录。它首先把P&ID图样划分成若干节点，之后针对每个节点采用一系列的引导词，系统性地辨识出与设计意图的潜在偏差，并围绕着这些偏差，来探寻导致偏差的原因及其后果，以及已使用的安全装

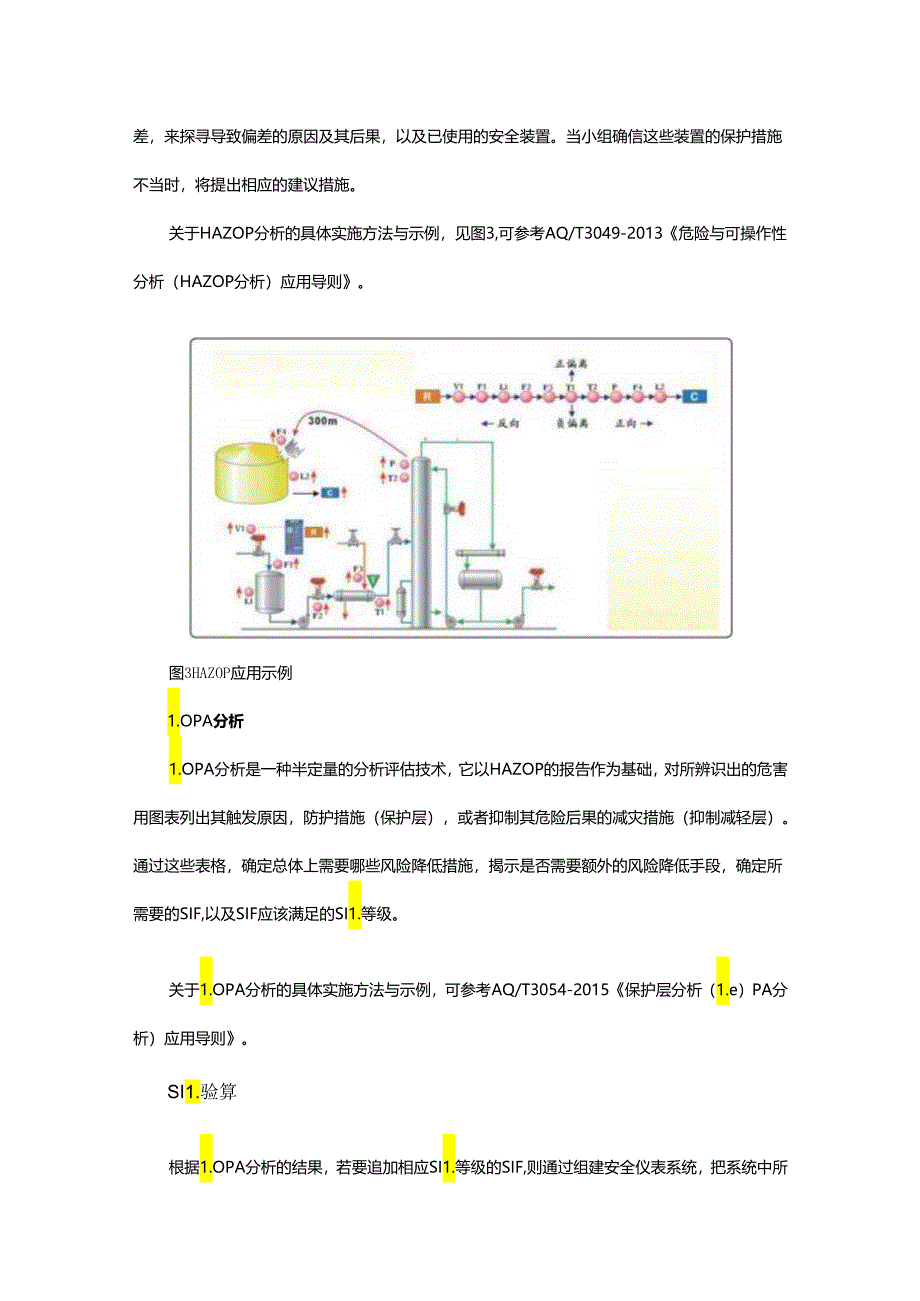

5、置。当小组确信这些装置的保护措施不当时，将提出相应的建议措施。关于HAZOP分析的具体实施方法与示例，见图3,可参考AQ/T3049-2013危险与可操作性分析（HAZOP分析）应用导则。图3HAZOP应用示例1.OPA分析1.OPA分析是一种半定量的分析评估技术，它以HAZOP的报告作为基础，对所辨识出的危害用图表列出其触发原因，防护措施（保护层），或者抑制其危险后果的减灾措施（抑制减轻层）。通过这些表格，确定总体上需要哪些风险降低措施，揭示是否需要额外的风险降低手段，确定所需要的SIF,以及SIF应该满足的SI1.等级。关于1.OPA分析的具体实施方法与示例，可参考AQ/T3054-201
6、5保护层分析（1.e）PA分析）应用导则。SI1.验算根据1.OPA分析的结果，若要追加相应SI1.等级的SIF,则通过组建安全仪表系统，把系统中所划分出的SIF适用到HAZOP分析中所要求的危害保护措施中去。一个SIF由3部分组成，分别为：传感器部分、逻辑控制器部分和执行机构部分,见图4。每部分中所用到的仪器仪表可按照结构约束进行冗余配置，并运用马尔可夫模型，来算出SIF的SI1.等级。把算出的SI1.等级与1.OPA分析所要求的SI1.等级进行对比，若达成，则选用仪器仪表组成的SIF能够适用。图4SIF基本构成CH三ZHU演竹CZSRPrOCeSS系列安全继电器SI1.3TuVMBUtiE
7、IG3RSI5年质保图5安全继电器关于SI1.验算的具体实施方法与实例，可参考：GB/T20438.5-2017电气/电子/可编程电子安全相关系统的功能安全第5部分：确定安全完整性等级的方法示例GB/T20438.6-2017电气/电子/可编程电子安全相关系统的功能安全第6部分：GB/T20438.2和GB/T20438.3的应用指南。国内主流的PHA分析软件早在1990年时，就有学者开始研究PHA分析软件。而1990年，Windows3.0才刚刚开始问世,那时的Windows功能很弱,所以软件的功能也非常的简单。后来随着Windows操作系统不断成熟，陆续地PHA分析软件也逐渐的发展了起来。
8、目前在国内市场上主流的PHA分析软件有3款，分别为：PHA-Pro、exSI1.entia和RiskCloud.PHA的发展趋势未来的PHA分析及管理将往着一体化和平台化的方向发展。特别是在SIS系统导入之后的运营和维护管理，变更管理，行动跟踪管理，以及仪表和各控制元件的失效数据管理等，将由统一的软件平台进行统计和汇总，从而形成并达到如GB/T21109-2017中所构筑的功能安全全生命周期的数字化、可视化以及网络化安全体系。目前，像HIMA,HoneywelK以及歌略等厂家已经开始着力开发并陆续推出类似的一体化安全管理平台，相信在不久的将来，其会进一步的普及，来使得安全风险的管理变得更加的规范，并具有可落地、可执行性。小结本文对化工工艺危害分析（PHA）及其应用软件进行了简要分析，就PHA的分析过程和主要分析手法进行了说明，并对PHA分析软件以及其未来的发展趋势进行了介绍。相信通过以上内容，可以使初入门的安全工程师了解和掌握PHA的基础知识,根据本文所梳理的标准、所列举的步骤以及所介绍的分析软件，能够形成思维框架，并逐步地开展PHA的工作。
