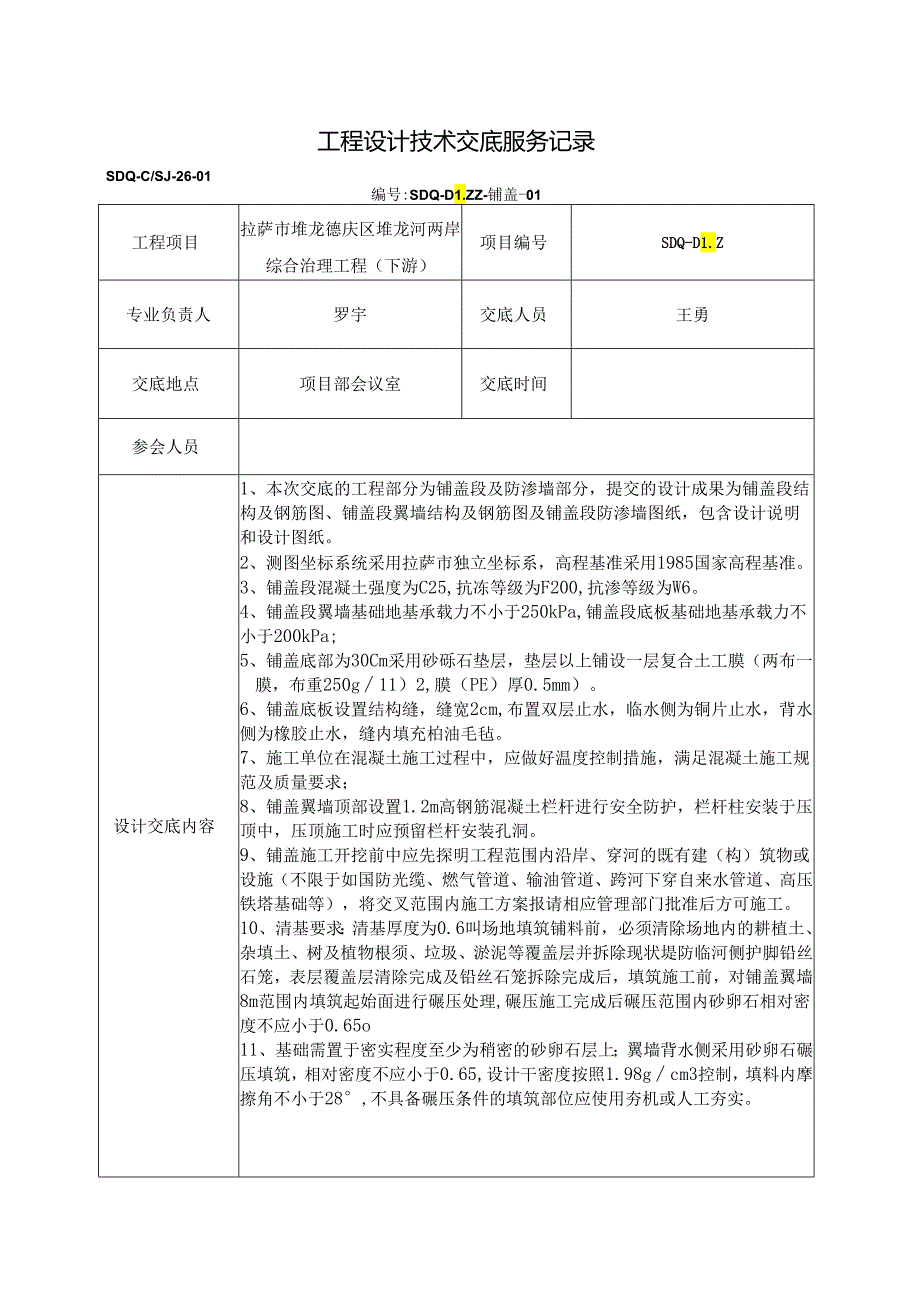

R-b04-01工程设计技术交底服务记录——铺盖.docx_第1页
第1页 / 共3页

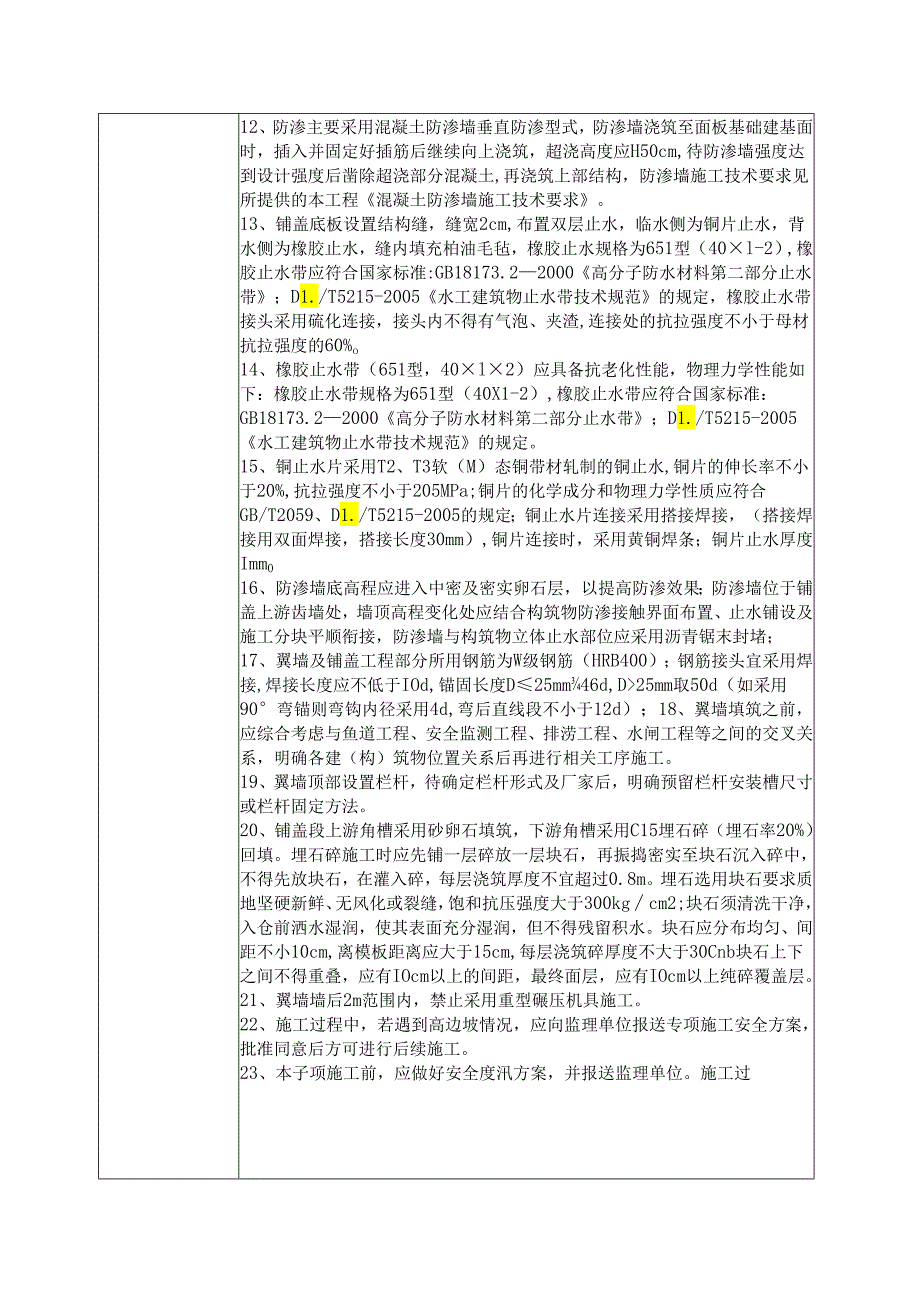

R-b04-01工程设计技术交底服务记录——铺盖.docx_第2页
第2页 / 共3页

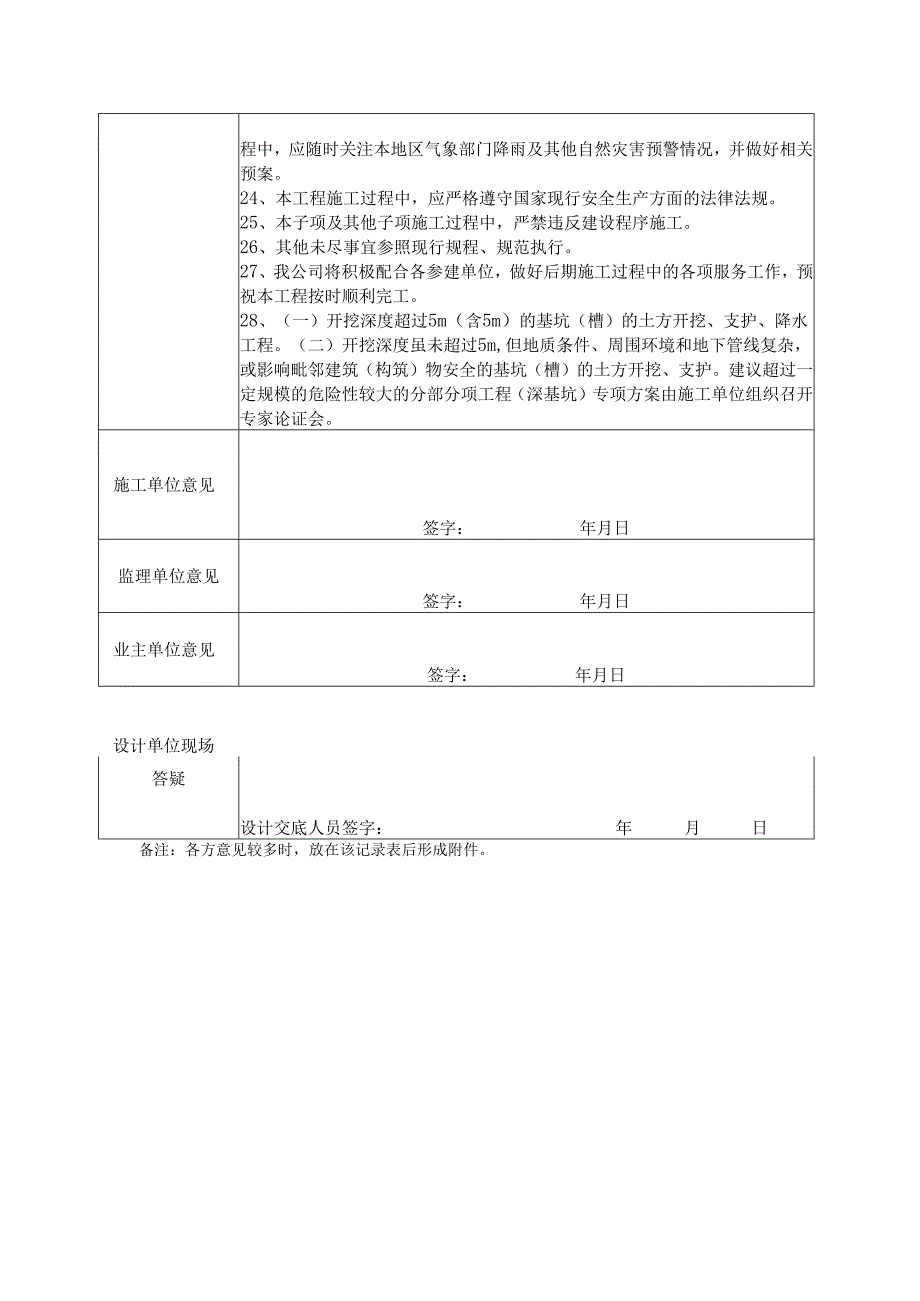

R-b04-01工程设计技术交底服务记录——铺盖.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《R-b04-01工程设计技术交底服务记录——铺盖.docx》由会员分享,可在线阅读,更多相关《R-b04-01工程设计技术交底服务记录——铺盖.docx(3页珍藏版)》请在第壹文秘上搜索。

1、工程设计技术交底服务记录SDQ-C/SJ-26-01编号:SDQ-D1.ZZ-铺盖-01工程项目拉萨市堆龙德庆区堆龙河两岸综合治理工程(下游)项目编号SDQ-D1.Z专业负责人罗宇交底人员王勇交底地点项目部会议室交底时间参会人员设计交底内容1、本次交底的工程部分为铺盖段及防渗墙部分,提交的设计成果为铺盖段结构及钢筋图、铺盖段翼墙结构及钢筋图及铺盖段防渗墙图纸,包含设计说明和设计图纸。2、测图坐标系统采用拉萨市独立坐标系,高程基准采用1985国家高程基准。3、铺盖段混凝土强度为C25,抗冻等级为F200,抗渗等级为W6。4、铺盖段翼墙基础地基承载力不小于250kPa,铺盖段底板基础地基承载力不小

2、于200kPa;5、铺盖底部为30Cm采用砂砾石垫层,垫层以上铺设一层复合土工膜(两布一膜,布重250g11)2,膜(PE)厚0.5mm)。6、铺盖底板设置结构缝,缝宽2cm,布置双层止水,临水侧为铜片止水,背水侧为橡胶止水,缝内填充柏油毛毡。7、施工单位在混凝土施工过程中,应做好温度控制措施,满足混凝土施工规范及质量要求;8、铺盖翼墙顶部设置1.2m高钢筋混凝土栏杆进行安全防护,栏杆柱安装于压顶中,压顶施工时应预留栏杆安装孔洞。9、铺盖施工开挖前中应先探明工程范围内沿岸、穿河的既有建(构)筑物或设施(不限于如国防光缆、燃气管道、输油管道、跨河下穿自来水管道、高压铁塔基础等),将交叉范围内施工

3、方案报请相应管理部门批准后方可施工。10、清基要求:清基厚度为0.6叫场地填筑铺料前,必须清除场地内的耕植土、杂填土、树及植物根须、垃圾、淤泥等覆盖层并拆除现状堤防临河侧护脚铅丝石笼,表层覆盖层清除完成及铅丝石笼拆除完成后,填筑施工前,对铺盖翼墙8m范围内填筑起始面进行碾压处理,碾压施工完成后碾压范围内砂卵石相对密度不应小于0.65o11、基础需置于密实程度至少为稍密的砂卵石层上;翼墙背水侧采用砂卵石碾压填筑,相对密度不应小于0.65,设计干密度按照1.98gcm3控制,填料内摩擦角不小于28,不具备碾压条件的填筑部位应使用夯机或人工夯实。12、防渗主要采用混凝土防渗墙垂直防渗型式,防渗墙浇筑

4、至面板基础建基面时,插入并固定好插筋后继续向上浇筑,超浇高度应H50cm,待防渗墙强度达到设计强度后凿除超浇部分混凝土,再浇筑上部结构,防渗墙施工技术要求见所提供的本工程混凝土防渗墙施工技术要求。13、铺盖底板设置结构缝,缝宽2cm,布置双层止水,临水侧为铜片止水,背水侧为橡胶止水,缝内填充柏油毛毡,橡胶止水规格为651型(40l-2),橡胶止水带应符合国家标准:GB18173.22000高分子防水材料第二部分止水带;D1./T5215-2005水工建筑物止水带技术规范的规定,橡胶止水带接头采用硫化连接,接头内不得有气泡、夹渣,连接处的抗拉强度不小于母材抗拉强度的60%o14、橡胶止水带(65

5、1型,40l2)应具备抗老化性能,物理力学性能如下:橡胶止水带规格为651型(40X1-2),橡胶止水带应符合国家标准:GB18173.22000高分子防水材料第二部分止水带;D1./T5215-2005水工建筑物止水带技术规范的规定。15、铜止水片采用T2、T3软(M)态铜带材轧制的铜止水,铜片的伸长率不小于20%,抗拉强度不小于205MPa;铜片的化学成分和物理力学性质应符合GB/T2059、D1./T5215-2005的规定;铜止水片连接采用搭接焊接,(搭接焊接用双面焊接,搭接长度30mm),铜片连接时,采用黄铜焊条;铜片止水厚度Imm016、防渗墙底高程应进入中密及密实卵石层,以提高防

6、渗效果;防渗墙位于铺盖上游齿墙处,墙顶高程变化处应结合构筑物防渗接触界面布置、止水铺设及施工分块平顺衔接,防渗墙与构筑物立体止水部位应采用沥青锯末封堵;17、翼墙及铺盖工程部分所用钢筋为W级钢筋(HRB400);钢筋接头宜采用焊接,焊接长度应不低于IOd,锚固长度D25mm46d,D25mm取50d(如采用90弯锚则弯钩内径采用4d,弯后直线段不小于12d);18、翼墙填筑之前,应综合考虑与鱼道工程、安全监测工程、排涝工程、水闸工程等之间的交叉关系,明确各建(构)筑物位置关系后再进行相关工序施工。19、翼墙顶部设置栏杆,待确定栏杆形式及厂家后,明确预留栏杆安装槽尺寸或栏杆固定方法。20、铺盖段

7、上游角槽采用砂卵石填筑,下游角槽采用C15埋石碎(埋石率20%)回填。埋石碎施工时应先铺一层碎放一层块石,再振捣密实至块石沉入碎中,不得先放块石,在灌入碎,每层浇筑厚度不宜超过0.8m。埋石选用块石要求质地坚硬新鲜、无风化或裂缝,饱和抗压强度大于300kgcm2;块石须清洗干净,入仓前洒水湿润,使其表面充分湿润,但不得残留积水。块石应分布均匀、间距不小10cm,离模板距离应大于15cm,每层浇筑碎厚度不大于30Cnb块石上下之间不得重叠,应有IOcm以上的间距,最终面层,应有IOcm以上纯碎覆盖层。21、翼墙墙后2m范围内,禁止采用重型碾压机具施工。22、施工过程中,若遇到高边坡情况,应向监理

8、单位报送专项施工安全方案,批准同意后方可进行后续施工。23、本子项施工前,应做好安全度汛方案,并报送监理单位。施工过程中,应随时关注本地区气象部门降雨及其他自然灾害预警情况,并做好相关预案。24、本工程施工过程中,应严格遵守国家现行安全生产方面的法律法规。25、本子项及其他子项施工过程中,严禁违反建设程序施工。26、其他未尽事宜参照现行规程、规范执行。27、我公司将积极配合各参建单位,做好后期施工过程中的各项服务工作,预祝本工程按时顺利完工。28、(一)开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护、降水工程。(二)开挖深度虽未超过5m,但地质条件、周围环境和地下管线复杂,或影响毗邻建筑(构筑)物安全的基坑(槽)的土方开挖、支护。建议超过一定规模的危险性较大的分部分项工程(深基坑)专项方案由施工单位组织召开专家论证会。施工单位意见签字:年月日监理单位意见签字:年月日业主单位意见签字:年月日设计单位现场答疑设计交底人员签字:年月日备注:各方意见较多时,放在该记录表后形成附件。
