《预分解窑熟料欠烧成因及处理.docx》由会员分享，可在线阅读，更多相关《预分解窑熟料欠烧成因及处理.docx（4页珍藏版）》请在第壹文秘上搜索。

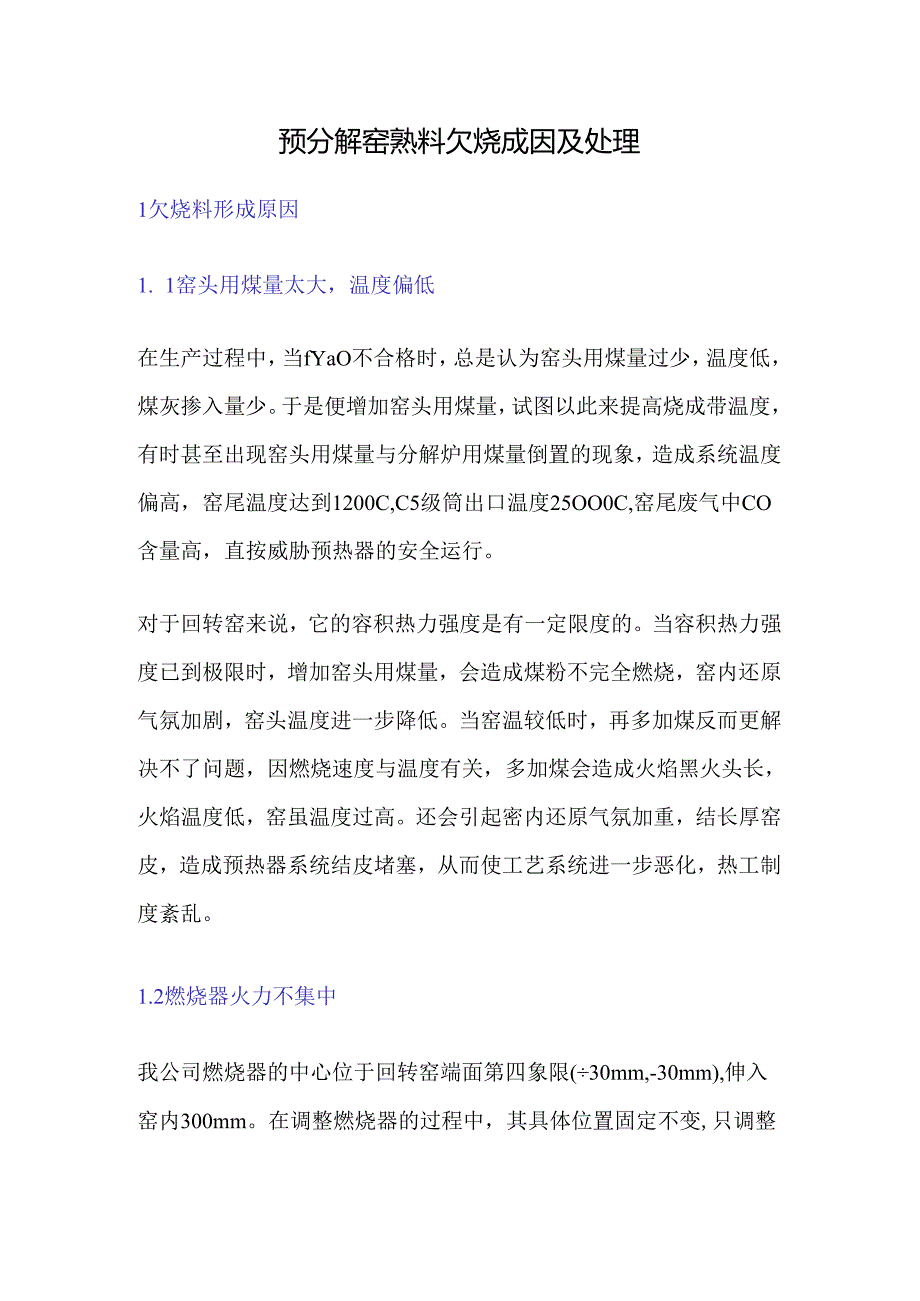

1、预分解窑熟料欠烧成因及处理1欠烧料形成原因1. 1窑头用煤量太大，温度偏低在生产过程中，当fYaO不合格时，总是认为窑头用煤量过少，温度低，煤灰掺入量少。于是便增加窑头用煤量，试图以此来提高烧成带温度，有时甚至出现窑头用煤量与分解炉用煤量倒置的现象，造成系统温度偏高，窑尾温度达到1200C,C5级筒出口温度25OO0C,窑尾废气中CO含量高，直按威胁预热器的安全运行。对于回转窑来说，它的容积热力强度是有一定限度的。当容积热力强度已到极限时，增加窑头用煤量，会造成煤粉不完全燃烧，窑内还原气氛加剧，窑头温度进一步降低。当窑温较低时，再多加煤反而更解决不了问题，因燃烧速度与温度有关，多加煤会造成火焰

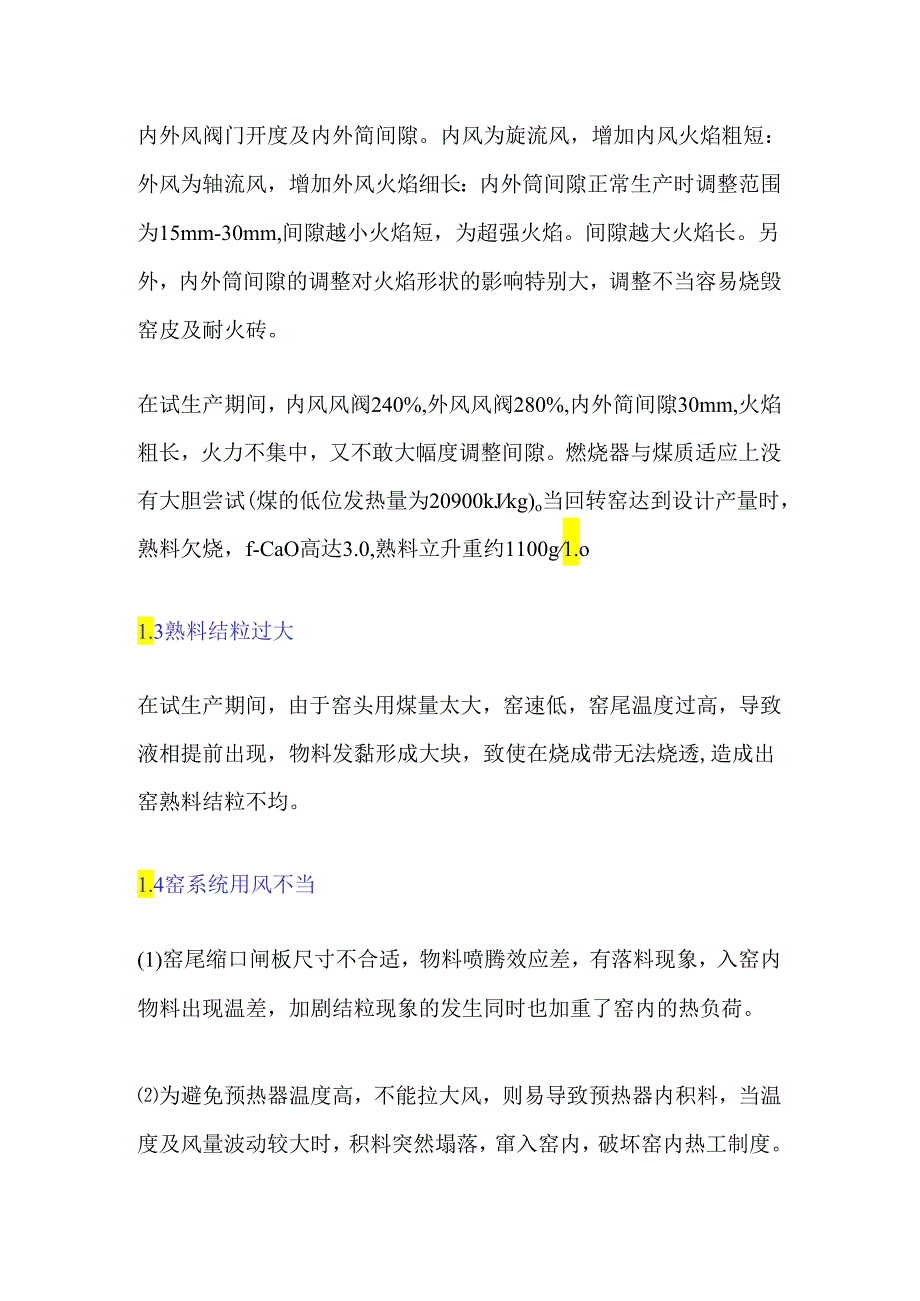

2、黑火头长，火焰温度低，窑虽温度过高。还会引起密内还原气氛加重，结长厚窑皮，造成预热器系统结皮堵塞，从而使工艺系统进一步恶化，热工制度紊乱。1.2燃烧器火力不集中我公司燃烧器的中心位于回转窑端面第四象限(30mm,-30mm),伸入窑内300mm。在调整燃烧器的过程中，其具体位置固定不变,只调整内外风阀门开度及内外简间隙。内风为旋流风，增加内风火焰粗短：外风为轴流风，增加外风火焰细长：内外筒间隙正常生产时调整范围为15mm-30mm,间隙越小火焰短，为超强火焰。间隙越大火焰长。另外，内外筒间隙的调整对火焰形状的影响特别大，调整不当容易烧毁窑皮及耐火砖。在试生产期间，内风风阀240%,外风风阀28
3、0%,内外简间隙30mm,火焰粗长，火力不集中，又不敢大幅度调整间隙。燃烧器与煤质适应上没有大胆尝试(煤的低位发热量为20900kJkg)o当回转窑达到设计产量时，熟料欠烧，f-CaO高达3.0,熟料立升重约1100g1.o1.3熟料结粒过大在试生产期间，由于窑头用煤量太大，窑速低，窑尾温度过高，导致液相提前出现，物料发黏形成大块，致使在烧成带无法烧透,造成出窑熟料结粒不均。1.4窑系统用风不当(1)窑尾缩口闸板尺寸不合适，物料喷腾效应差，有落料现象，入窑内物料出现温差，加剧结粒现象的发生同时也加重了窑内的热负荷。为避免预热器温度高，不能拉大风，则易导致预热器内积料，当温度及风量波动较大时，积

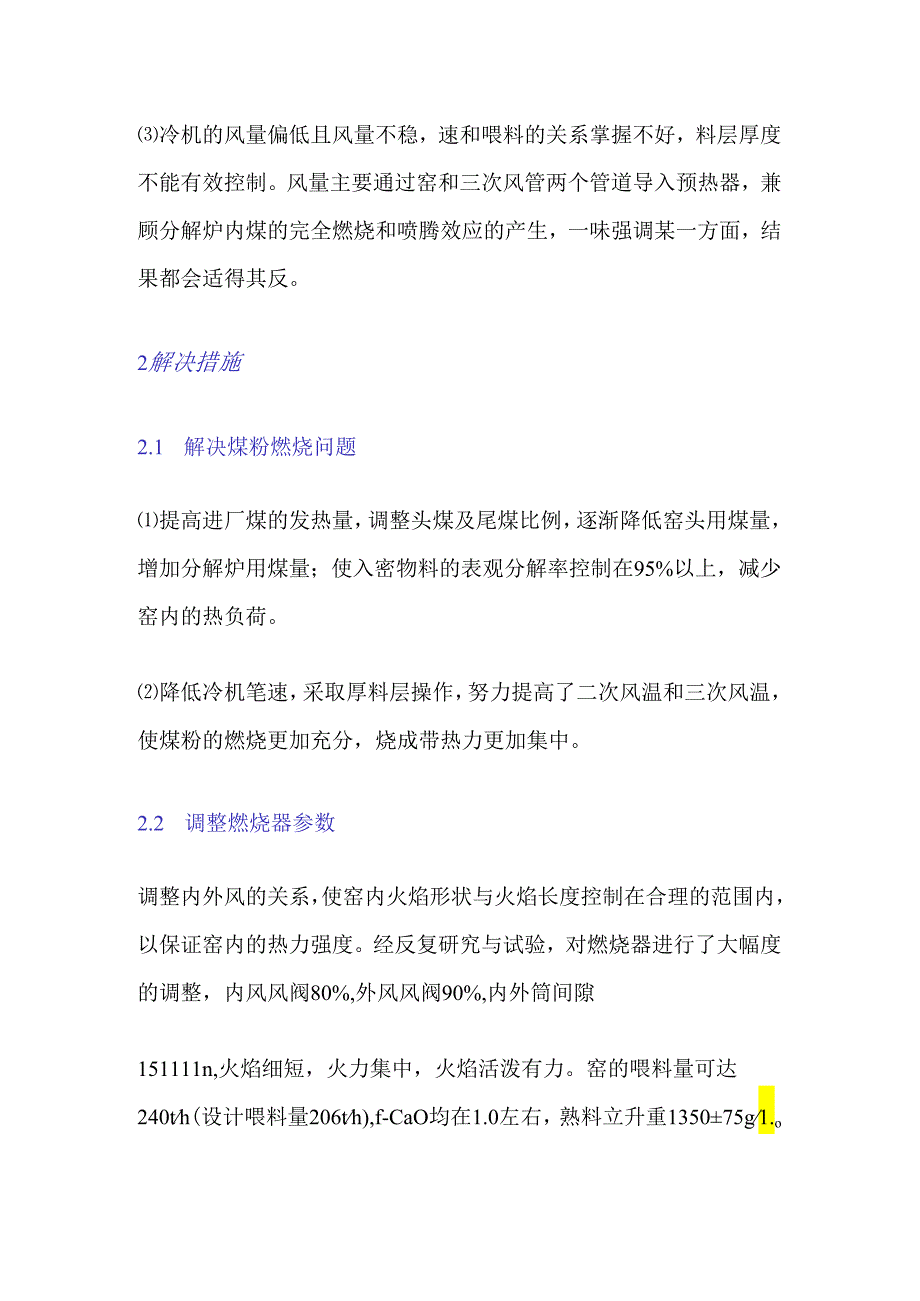

4、料突然塌落，窜入窑内，破坏窑内热工制度。冷机的风量偏低且风量不稳，速和喂料的关系掌握不好，料层厚度不能有效控制。风量主要通过窑和三次风管两个管道导入预热器，兼顾分解炉内煤的完全燃烧和喷腾效应的产生，一味强调某一方面，结果都会适得其反。2解决措施2.1 解决煤粉燃烧问题提高进厂煤的发热量，调整头煤及尾煤比例，逐渐降低窑头用煤量，增加分解炉用煤量；使入密物料的表观分解率控制在95%以上，减少窑内的热负荷。降低冷机笔速，采取厚料层操作，努力提高了二次风温和三次风温，使煤粉的燃烧更加充分，烧成带热力更加集中。2.2 调整燃烧器参数调整内外风的关系，使窑内火焰形状与火焰长度控制在合理的范围内，以保证窑内
5、的热力强度。经反复研究与试验，对燃烧器进行了大幅度的调整，内风风阀80%,外风风阀90%,内外筒间隙151111n,火焰细短，火力集中，火焰活泼有力。窑的喂料量可达240th(设计喂料量206th),f-CaO均在1.0左右，熟料立升重135075g1.o2.3 解决结粒问题优化操作参数，严格控制C5级简出口温度在84010oC,分解炉出口温度87010C,窑尾温度100o50。严格控制生料中粉煤灰的掺加量，控制入窑生料A1203含量。在生产过程中，采用薄料快烧的操作方法，在窑系统稳定的情况下尽量提高窑速，窑速由原来的2.60rmin提高到3.50rmi11o(4)实践证明，所采取的措施是有效的。熟料结粒细小均齐，直径大部分3cm,直径10CnI的几乎没有熟料颜色发亮、致密、强度高。2.4 调整窑及炉用风比例适当调整窑及炉用风比例及相关参数。三次风阀门及窑尾缩口闸板调节以保持窑炉用风比例适宜，窑内通风适当为原则：总排风量调节根据喂料量大小，以满足生料悬浮需要和煤粉燃烧需要，保持适宜窑及炉过剩空气系数为原则。通过采取上述措施后，欠烧料得到了较好的控制，窑系统热工制度趋于稳定，熟料质量和水泥质量稳步提高，熟料3天抗压强度达32MPa以上。
