《医药工程自动化系统本质安全仪表回路计算.docx》由会员分享，可在线阅读，更多相关《医药工程自动化系统本质安全仪表回路计算.docx（9页珍藏版）》请在第壹文秘上搜索。

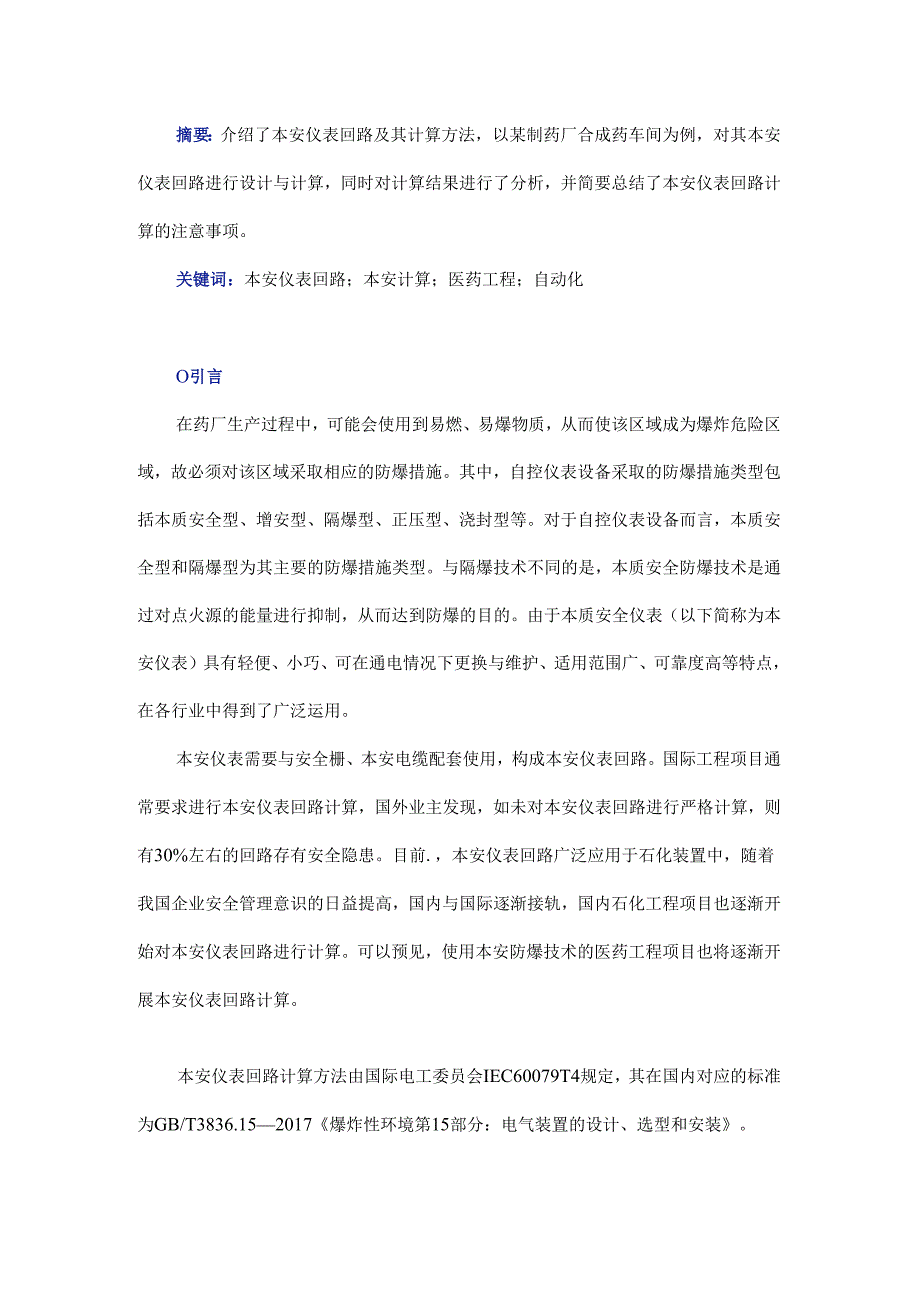

1、摘要：介绍了本安仪表回路及其计算方法，以某制药厂合成药车间为例，对其本安仪表回路进行设计与计算，同时对计算结果进行了分析，并简要总结了本安仪表回路计算的注意事项。关键词：本安仪表回路；本安计算；医药工程；自动化O引言在药厂生产过程中，可能会使用到易燃、易爆物质，从而使该区域成为爆炸危险区域，故必须对该区域采取相应的防爆措施。其中，自控仪表设备采取的防爆措施类型包括本质安全型、增安型、隔爆型、正压型、浇封型等。对于自控仪表设备而言，本质安全型和隔爆型为其主要的防爆措施类型。与隔爆技术不同的是，本质安全防爆技术是通过对点火源的能量进行抑制，从而达到防爆的目的。由于本质安全仪表（以下简称为本安仪表）
2、具有轻便、小巧、可在通电情况下更换与维护、适用范围广、可靠度高等特点，在各行业中得到了广泛运用。本安仪表需要与安全栅、本安电缆配套使用，构成本安仪表回路。国际工程项目通常要求进行本安仪表回路计算，国外业主发现，如未对本安仪表回路进行严格计算，则有30%左右的回路存有安全隐患。目前.，本安仪表回路广泛应用于石化装置中，随着我国企业安全管理意识的日益提高，国内与国际逐渐接轨，国内石化工程项目也逐渐开始对本安仪表回路进行计算。可以预见，使用本安防爆技术的医药工程项目也将逐渐开展本安仪表回路计算。本安仪表回路计算方法由国际电工委员会IEC60079T4规定，其在国内对应的标准为GB/T3836.152

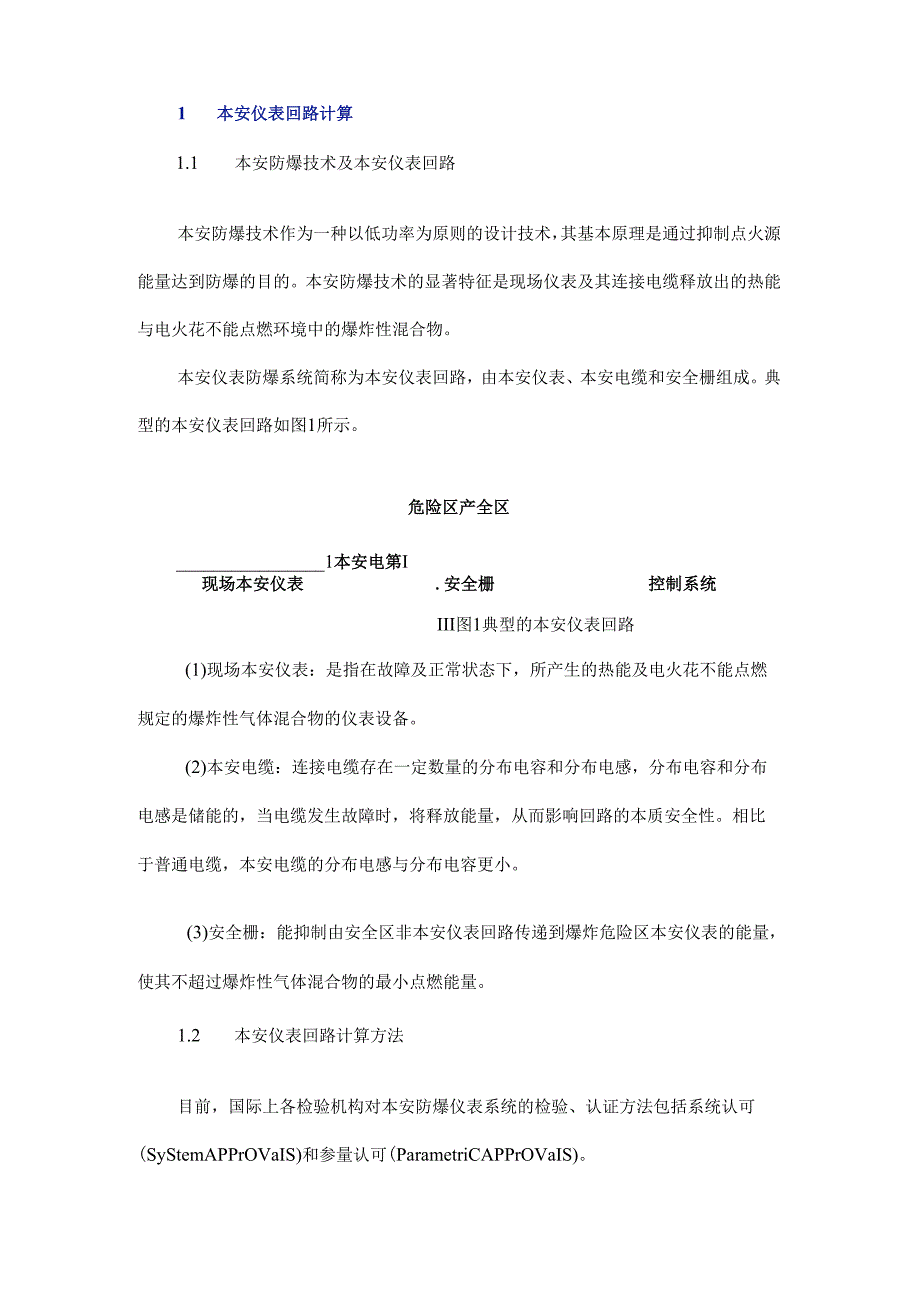

3、017爆炸性环境第15部分：电气装置的设计、选型和安装。1 本安仪表回路计算1.1 本安防爆技术及本安仪表回路本安防爆技术作为一种以低功率为原则的设计技术，其基本原理是通过抑制点火源能量达到防爆的目的。本安防爆技术的显著特征是现场仪表及其连接电缆释放出的热能与电火花不能点燃环境中的爆炸性混合物。本安仪表防爆系统简称为本安仪表回路，由本安仪表、本安电缆和安全栅组成。典型的本安仪表回路如图1所示。危险区产全区1本安电第I现场本安仪表.安全栅控制系统III图1典型的本安仪表回路(1)现场本安仪表：是指在故障及正常状态下，所产生的热能及电火花不能点燃规定的爆炸性气体混合物的仪表设备。(2)本安电缆：连

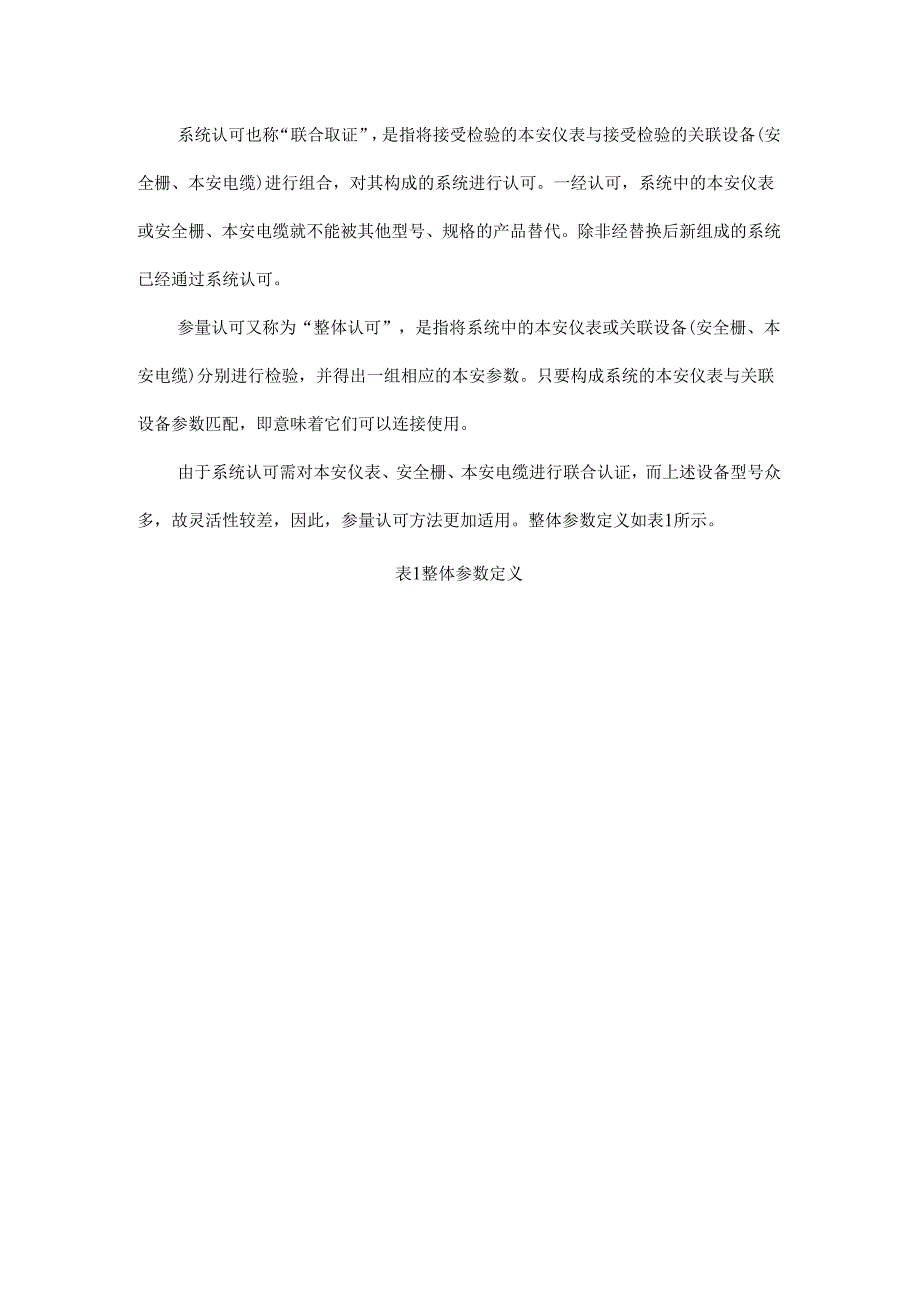

4、接电缆存在一定数量的分布电容和分布电感，分布电容和分布电感是储能的，当电缆发生故障时，将释放能量，从而影响回路的本质安全性。相比于普通电缆，本安电缆的分布电感与分布电容更小。(3)安全栅：能抑制由安全区非本安仪表回路传递到爆炸危险区本安仪表的能量，使其不超过爆炸性气体混合物的最小点燃能量。1.2 本安仪表回路计算方法目前，国际上各检验机构对本安防爆仪表系统的检验、认证方法包括系统认可(SyStemAPPrOVaIS)和参量认可(ParametriCAPPrOVaIS)。系统认可也称“联合取证”，是指将接受检验的本安仪表与接受检验的关联设备(安全栅、本安电缆)进行组合，对其构成的系统进行认可。一
5、经认可，系统中的本安仪表或安全栅、本安电缆就不能被其他型号、规格的产品替代。除非经替换后新组成的系统已经通过系统认可。参量认可又称为“整体认可”，是指将系统中的本安仪表或关联设备(安全栅、本安电缆)分别进行检验，并得出一组相应的本安参数。只要构成系统的本安仪表与关联设备参数匹配，即意味着它们可以连接使用。由于系统认可需对本安仪表、安全栅、本安电缆进行联合认证，而上述设备型号众多，故灵活性较差，因此，参量认可方法更加适用。整体参数定义如表1所示。表1整体参数定义参数符号参数单位参数定义4V本安仪表可接受的最大电压A本安仪表可接受的炭大电流KW本文仪表可接受的最大功率CinF本安仪表内部未被保护的
6、电容AH本安仪表内部未被保护的电感EGnF本安电缆分布电容%H本安电缜分布电感4V开路电压，即安全梯有可能篌出的最大电压4A短路电流，即安全榔有可能治出的最大电流P.V安全棚有可能看出的，大功率GnF安全允许外接的最大电容AH安全,允许外接的最大电感采用参量认可方法验证本安仪表回路，其本安仪表、电缆、安全栅的参数需满足如下关系，如表2所示。表2本安仪表回路参量认可的五个判别式公式本安仪表参数+电缆参数安全仪表匹配条件安全橱参数1442I.3EP.4*GWC.54442 本安仪表回路设计及计算工程实例2.1 本安仪表回路设计本文以上海某制药厂合成药车间为例，对其本安仪表回路进行设计与计算。该车间
7、为甲类防爆区，依据GB50058爆炸和火灾危险环境电力装置设计规范，其爆炸性危险区域确定为2区。合成车间内的反应釜需安装压力变送器及温度变送器，变送器将检测到的工艺参数以420mA标准信号通过计算机软电缆传送至控制系统。变送器采用本质安全型，其防爆等级选用EXianCT4T6.在控制系统侧配置隔离安全栅，本安型变送器与安全栅之间的电缆选用本安型计算机软电缆。1#反应釜控制系统的本安仪表回路设计如表3所示。表31#反应釜控制系统的本安仪表回路设计回路编号仪表位号仪表类型安装位置用途本安电缆蛇号隔离安全IM号卡件控制系统PIAS-IlOlPT-IlOl压力交送器IN反性釜1#釜压力检潴C-PTll
8、OlSB-IlOlAIP1.CTIAS-1102TT-I102温度交送器10反应釜反应釜温度检测c-11i02SB-I102AIP1.CTIAS-I103TT-I103答度交送器1#反应釜1#反应釜温度检测c-11i03SBl103AIP1.C以本安仪表回路PIASTIoI和TlASTl02为例，其结构分别如图2、图3所示。I|压力变送罂PT-IlOl4-20mA木安型计算机电缆隔离安全搦P1.CI/O模块iunt3051ExiaIICT50.0110302000.9TT-1102644温度变送器Renpunt644ExiaIICT502.1303001.3表5安全栅的本安参数位号安全慢制造商
9、型号防爆标志4三HCJgFH/V4/aAPZSB-IlOl模拟量隔离安全*P+FKFDExiaGaIIC4.69325.486.80.551SB-I102模拟量隔离安全慢P+FKFDExSGaJIIC4.69325.486.80.551表6本安电缆的本安参数本安电缆长度/m分布电感/(mHkm)分布电容/(nFkm)Zk三Hvvv*6nFC-PTllOl5000.6900.345C-TTl1025200.6900.31246.8将上述回路PIAS-IIOi和TISA-1102的参数分别代入表2中的5个判别式进行计算验证，计算结果分别如表7、表8所示。表7本安回路PIAS-1101的计算结果计算
10、结果判别式状态3025.44河满足要求，通过20086.8满足要求，通过0.90.551及2七满足要求，通过10+4593满足要求，通过0.01+C.325.44河满足要求，通过30086.8满足要求，通过1.30.551pp.满足要求，通过2.1+46.893G+ZGWC满足要求，通过0+0.3124.64+A4满足要求，通过2.3 计算结果分析表7、表8的计算结果表明：本安仪表回路PIAS-IIOi和TIAS-1102,每个回路的5个参量均匹配，本安仪表回路通过计算验证。同时，由表6可知，电缆的分布电感（E1.）=每米分布电感（1.）X电缆长度，电缆的分布电容（4）=每米分布电容（以）X电
11、缆长度。当本安仪表回路中的仪表、安全栅和电缆的型号确定时，意味着其本安参数固定，且当本安仪表与安全栅的电压、电流、功率匹配I会1.、R2R）时，本安仪表回路是否通过计算验证，仅由本安电缆的长度决定。本安电缆的最大长度为：1.inax=min（g,铲）以本安仪表回路PIASTIOl为例，经计算，Zranx=min(922,7650),应取最小值922,故电缆的最大长度为922mo当电缆长度超过922m时，本安仪表回路不能通过计算验证。此时，必须采用更低分布参数的本安电缆，直到本安仪表回路通过计算验证为止。同时可以看出，电缆分布电容对回路本安性能的影响远大于分布电感。若现场本安仪表由分支电缆经接线
