1、万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。是我们电工常用的工具。三极管谕出插孔电源开关势鸣：报督指示灯电容，温度公共输入瑞电容,J极及小于200MA,电流观试2/20A电源测试播座液箭显示翳：显示仪凝测舞的数值HO1.D锁定城SoWeRPH0UB.QORVC9801(m.UangrtffAUTOanKMi电压，电阻二极管，电容+输入迷QnaAPOIIIUJJUU林光及功能港择僦背光开关位，220AACOM*2切换旋钮：用于改变测功能及程1 .测量先看档

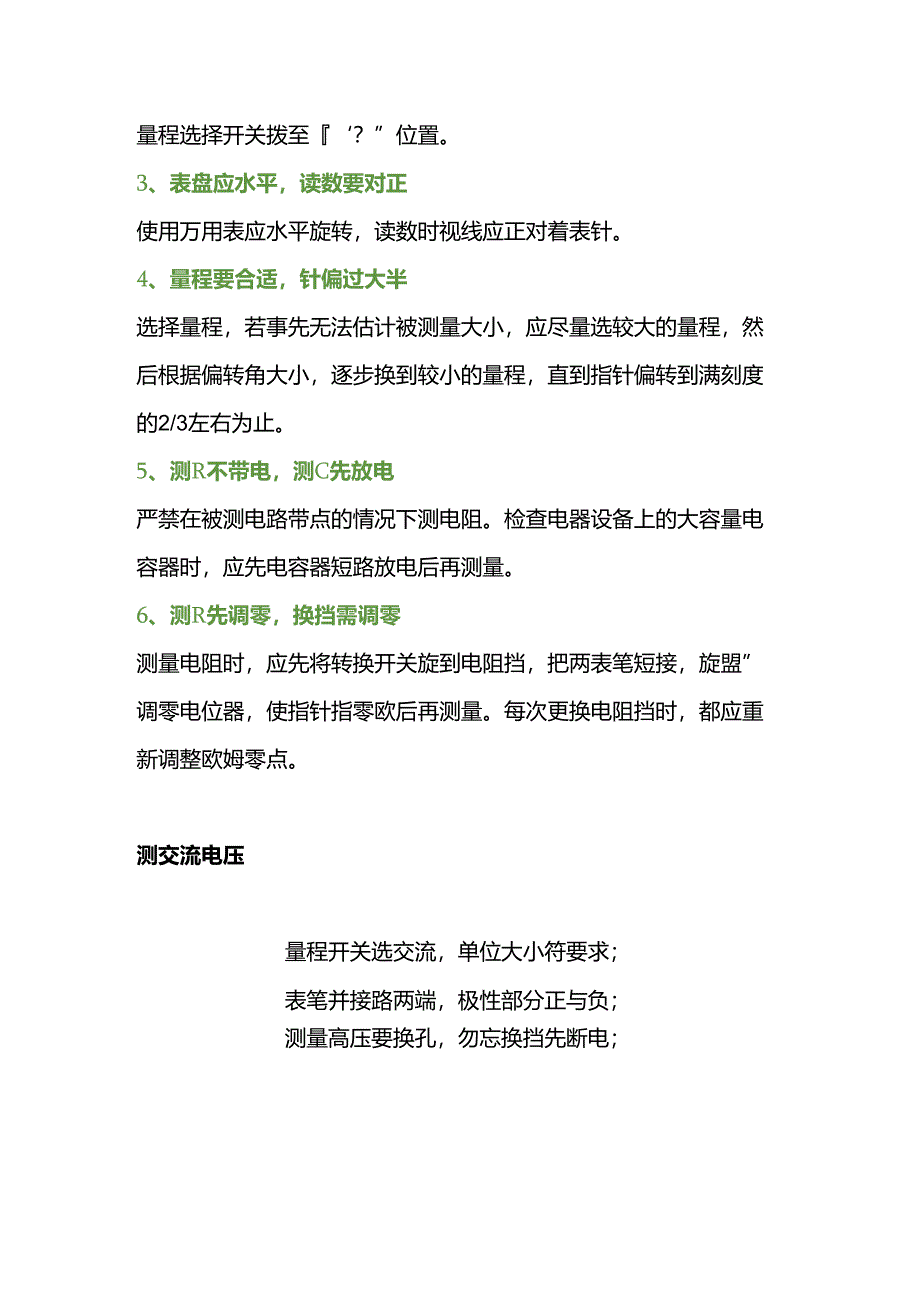

2、，不看不测量每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。为了安全，必须养成这种习惯。2 .测量不拨挡，测完拨空挡：测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电流（如0.5A）时，以免产生电弧，烧坏转换开关触点。测量完毕，应将量程选择开关拨至？”位置。3、表盘应水平，读数要对正使用万用表应水平旋转，读数时视线应正对着表针。4、量程要合适，针偏过大半选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。5、测R不带电，测C先放电严禁在被测电路带点的情况下测电阻。检查电器设备

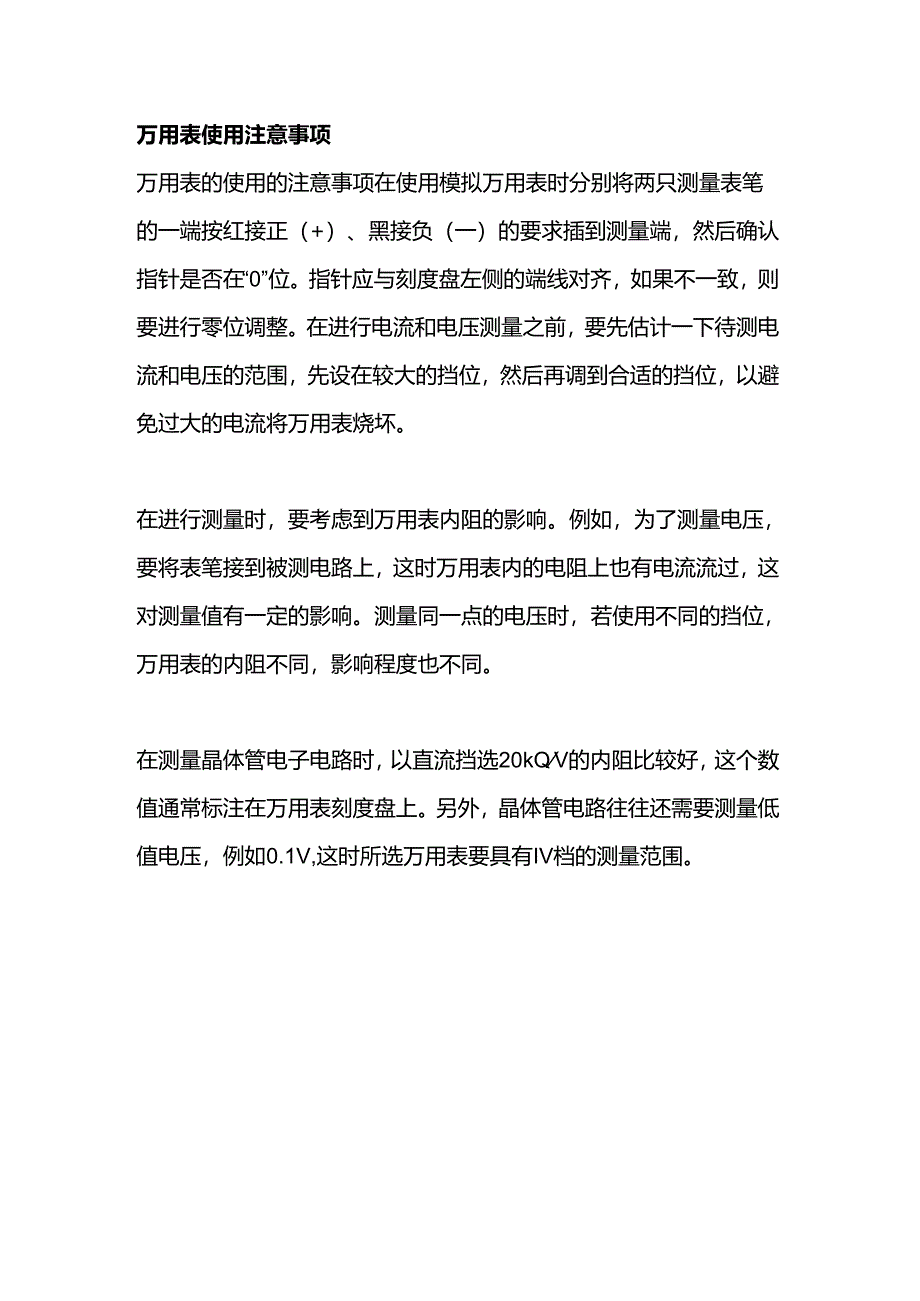

3、上的大容量电容器时，应先电容器短路放电后再测量。6、测R先调零，换挡需调零测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋盟”调零电位器，使指针指零欧后再测量。每次更换电阻挡时，都应重新调整欧姆零点。测交流电压量程开关选交流，单位大小符要求；表笔并接路两端，极性部分正与负；测量高压要换孔，勿忘换挡先断电；万用表使用注意事项万用表的使用的注意事项在使用模拟万用表时分别将两只测量表笔的一端按红接正（+）、黑接负（一）的要求插到测量端，然后确认指针是否在“0”位。指针应与刻度盘左侧的端线对齐，如果不一致，则要进行零位调整。在进行电流和电压测量之前，要先估计一下待测电流和电压的范围，先设在较大的挡位，然后再调到合适的挡位，以避免过大的电流将万用表烧坏。在进行测量时，要考虑到万用表内阻的影响。例如，为了测量电压，要将表笔接到被测电路上，这时万用表内的电阻上也有电流流过，这对测量值有一定的影响。测量同一点的电压时，若使用不同的挡位，万用表的内阻不同，影响程度也不同。在测量晶体管电子电路时，以直流挡选20kQV的内阻比较好，这个数值通常标注在万用表刻度盘上。另外，晶体管电路往往还需要测量低值电压，例如0.1V,这时所选万用表要具有IV档的测量范围。
