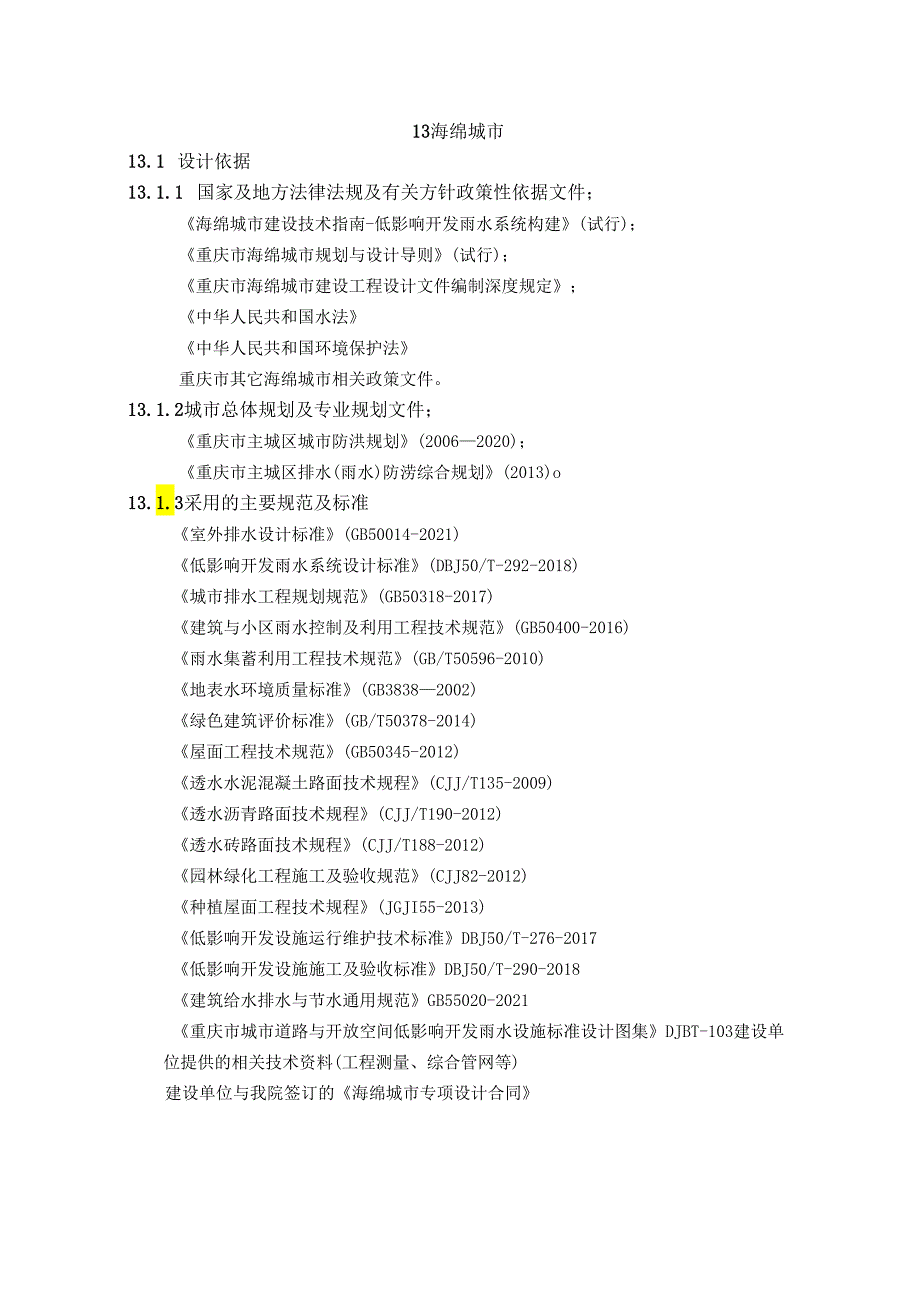

1、13海绵城市13.1 设计依据13.1.1 国家及地方法律法规及有关方针政策性依据文件；海绵城市建设技术指南-低影响开发雨水系统构建(试行)；重庆市海绵城市规划与设计导则(试行)；重庆市海绵城市建设工程设计文件编制深度规定；中华人民共和国水法中华人民共和国环境保护法重庆市其它海绵城市相关政策文件。13.1.2城市总体规划及专业规划文件；重庆市主城区城市防洪规划(20062020)；重庆市主城区排水(雨水)防涝综合规划(2013)o13.1.3采用的主要规范及标准室外排水设计标准(GB50014-2021)低影响开发雨水系统设计标准(DBJ50/T-292-2018)城市排水工程规划规范(GB5
2、0318-2017)建筑与小区雨水控制及利用工程技术规范(GB50400-2016)雨水集蓄利用工程技术规范(GB/T50596-2010)地表水环境质量标准(GB38382002)绿色建筑评价标准(GB/T50378-2014)屋面工程技术规范(GB50345-2012)透水水泥混凝土路面技术规程(CJJ/T135-2009)透水沥青路面技术规程(CJJ/T190-2012)透水砖路面技术规程(CJJ/T188-2012)园林绿化工程施工及验收规范(CJJ82-2012)种植屋面工程技术规程(JGJI55-2013)低影响开发设施运行维护技术标准DBJ50/T-276-2017低影响开发设施
3、施工及验收标准DBJ50/T-290-2018建筑给水排水与节水通用规范GB55020-2021重庆市城市道路与开放空间低影响开发雨水设施标准设计图集DJBT-103建设单位提供的相关技术资料(工程测量、综合管网等)建设单位与我院签订的海绵城市专项设计合同13.2项目概况13.2.1工程基本情况本工程为中学项目，位于，项目北临肖家沟西支路，南侧临肖家沟南路。用地性质为公共服务用地,地块规划用地总面积为69795.71/总建筑面积：66552.69m2,建筑密度26.60%,绿化率17.27%。13.2.2区域自然条件13.2.2.1气象条件重庆气候温和，属亚热带季风气候，是宜居城市，年平均气候
4、在18C左右，冬季最低气温平均在6-8,夏季加热，七月八月日最高气温在35以上。极端气温最高41.9,最低-1.7C,日照总时数100OT2000小时，冬暖夏热，无霜期长，雨量充沛，常年降雨量100oT450毫米，春夏之交夜雨尤多。13.2.2.2渝北区暴雨强度公式根据关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知(渝建2017443号)，渝北区的暴雨强度公式为：q=llll(1+0.9451gp)/(t+9.713严(升/秒公顷)13.2.2.3市政排水管网条件及排水现状本工程南侧市政道路排水管线完善，雨水经工程内管道(管沟)收集后，经蓄水池调蓄后，排至市政雨水管网。本地块场地内雨水管网
5、可以通过重力流接入规划市政管网接口，满足本工程雨水排放的要求。13.2.2.4小结降雨充足，气候温暖，水资源充沛，土壤渗透条件一般，具备发展海绵城市的自然条件，本项目低影响开发技术以调蓄、入渗、净化为主。13.2.3上位规划要求根据重庆低影响开发雨水系统设计标准DBJ50/T-292-2018,本项目海绵城市控制指标如下：项目名称用地性质年径流总量控制率(%)年径流污染物去除率(%)星湖中学公共服务用地705013.3系统设计13.3.1设计原则1）以项目景观设计及建设特征为基础，以源头削减为设计手段，进行因地制宜的低影响开发设计，选用合适的1.lD设施，使其与景观、建筑有机的结合。2）1.I

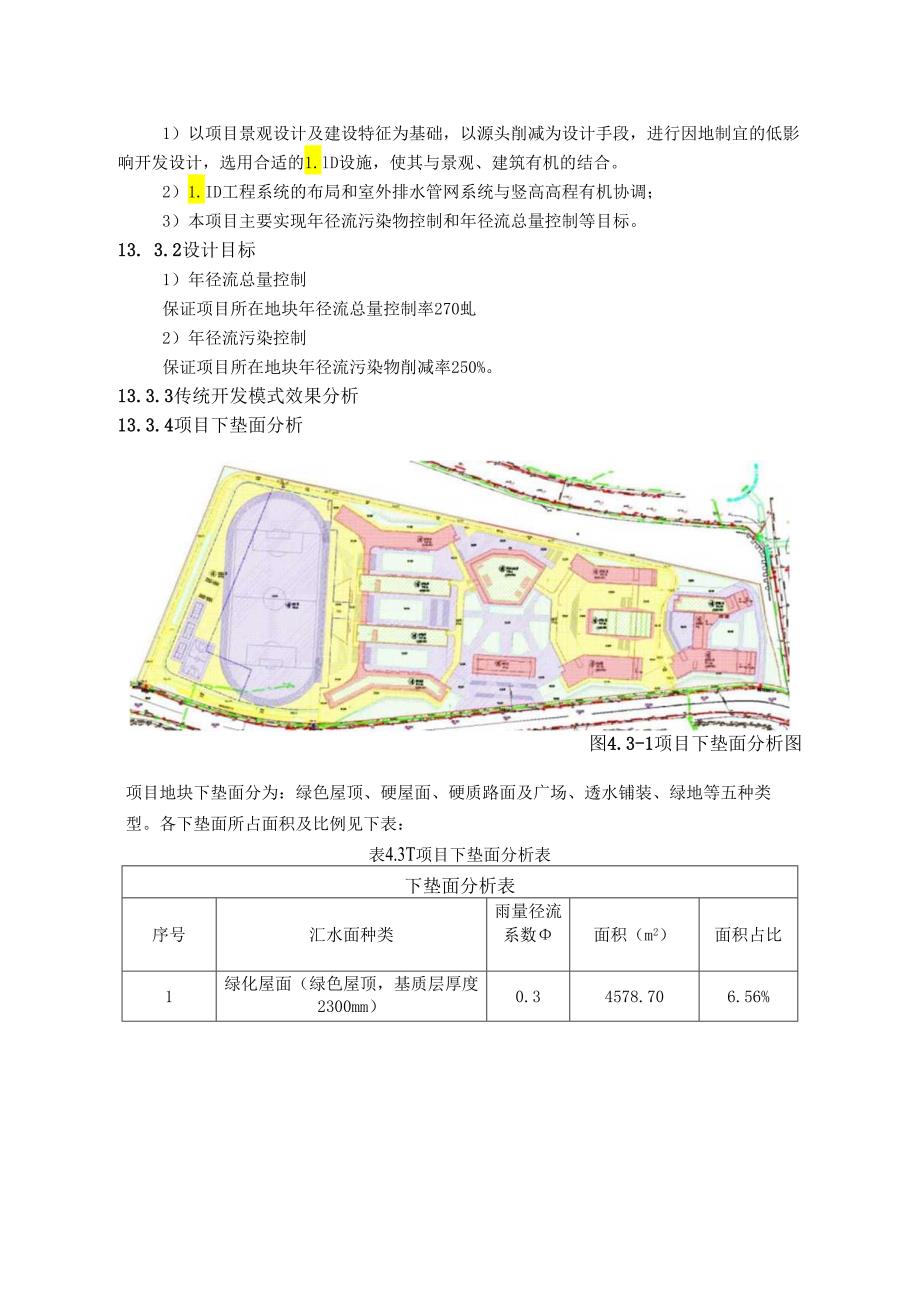

6、D工程系统的布局和室外排水管网系统与竖高高程有机协调；3）本项目主要实现年径流污染物控制和年径流总量控制等目标。13. 3.2设计目标1）年径流总量控制保证项目所在地块年径流总量控制率270虬2）年径流污染控制保证项目所在地块年径流污染物削减率250%。13.3.3传统开发模式效果分析13.3.4项目下垫面分析图4.3-1项目下垫面分析图项目地块下垫面分为：绿色屋顶、硬屋面、硬质路面及广场、透水铺装、绿地等五种类型。各下垫面所占面积及比例见下表：表4.3T项目下垫面分析表下垫面分析表序号汇水面种类雨量径流系数面积（m2）面积占比1绿化屋面（绿色屋顶，基质层厚度2300mm）0.34578.70
7、6.56%1硬屋面0.99282.6913.30%2硬质铺装地面0.8520709.2729.67%3绿地0.1510627.6715.23%1透水铺装地面0.1524597.3835.24%5小计69795.7113.3.5传统传统开发模式下区域雨水管控效果评估表4.3-2传统模式开发下年径流排放率表序号汇水面种类面积(m2)面积占比综合径流系数年径流控制率1绿化屋面(绿色屋顶，基质层厚度2300mm)4578.706.56%0.4753%1硬屋面9282.6913.30%2硬质铺装地面20709.2729.67%3绿地10627.6715.23%4透水铺装地面24597.3835.24%在
8、传统开发模式下的年径流总量控制率为53%,低于用地函中要求的70%。因此，本工程需要进行低影响开发雨水系统设计才能够达到“海绵专项设计通知”中对项目雨水指标的要求。13.4低影响开发设计13.4.1 场地竖向高程分析本工程场地设计标高均高于周边市政道路的标高，故无外来过境雨水流经本工程。13.4.2雨水管网设置图4.4-2雨水管网布置图本地块采用雨、污分流制排水系统；南侧市政道路上有市政雨水管网。雨水通过场地室外雨水管网汇集，经雨水蓄水池收集后排入南侧市政管网。本项目设置有地下车库，车库顶板覆土深度不小于1.5米。13.4.3汇水分区划分根据场地竖向高程、雨水管网的布置和排出口方向，将本工程划
9、分成1个汇水分区。汇水分区一面积69795.71三2图4.4-3汇水分区简图13.4.41.ID设施的选择根据国家海绵城市建设技术指南一低影响开发雨水系统构建中设施一览表可知1.lD设施的适用性及功能，拟采用采用雨水花园、透水铺装、雨水调蓄池等1.lD设施。表4低影响开发设施比选一览表单项设施功能控制目阮处置方式经济性污染物去除率(以SS计，%)效果集蓄利川用水补充地下水削诚峰值流量净化用水转检林流总量源峰值径源污染分敢相对集中隹造费用缙护费用透水时辅装OOOO*OO低低80-90透水水泥混凝_1.OOOOOOOO高中80-90透水沥青混凝一OOOOOOOO育中80-90绿色屋顶OOOOOOO
10、高中70-80好下沉式绿地OOOOQ低低一股简易型生物滞曲设推OOQ低低好复杂型生物滞曲设施OOOO中低70-95好漕透塘OOOOOO中中7(80一般沙并OOOOOO低低一湿塘OOO*O7高中50-80好用水湿地OO5中50-80W蓄水池OOOOOO高中80-90雨水罐OOOOOO低低80-90调节增OOOOOQ高中一般调节池OOOOOO高中行输型植草沟OOOOQ低低3S-90一般干式植草沟OOO低低35-90好湿式植草沟OOOOOJ中低好澹管保OOOOOOJ中中35-70植被缓冲带OOOOOJ低低50-75一般初期时水介流设施OOO一OOJ低中4()人1：上博洽泄OOOOO岛中75-95好注
11、，1强。较强O弱或很小：2SS去除率数据来力美国海城保护中心(CenterForWatershedProtection.CUT)的研究数ft.13.4.5设计参数及综合指标鉴于径流污染控制目标、雨水资源化利用目标大多可通过径流总量控制实现,因此本项目低影响开发雨水系统构建以径流总量控制作为首要的规划控制目标。根据海绵城市建设技术指南中附录2“年径流总量控制率与设计降雨量之间的关系”进行计算，本项目设计降雨量根据重庆市海绵城市规划与设计导则中“表4.3.7”，以及根据降雨控制曲线表可查得对应年径流总量控制率70%得到设计降雨量为18.1mm。本项目分区设计降雨量也将按上述原则查表(图)取值；表4
12、.4-1年径流总量控制率对应设计降雨量一览表序号年径流总量控制率PT(%)设计降雨量H(mm)150%9.0255%10.7360%12.7465%15.3570%18.1675%21.9780%26.8885%33.4990%43.8年径流量控制率低影响开发设施以径流总量和径流污染为控制目标进行设计时，设施具有的调蓄容积一般应满足“单位面积控制容积”的指标要求。设计调蓄容积一般采用容积法进行计算。控制容积：V=IOHF式中：V设计调蓄容积5）；H设计降雨量（mm）；一综合雨量径流系数，详表4.4-3；F汇水面积（hm2）O表4.4-2径流系数参照表汇水面种类雨量径流系数6流量径流系数绿化屋面（绿色屋顶，基质厚度230Omm）0.300.400.40硬屋面、未铺石子的平屋面、沥清屋面0.80-0.900.850.95铺石子的平屋面0.600.70
