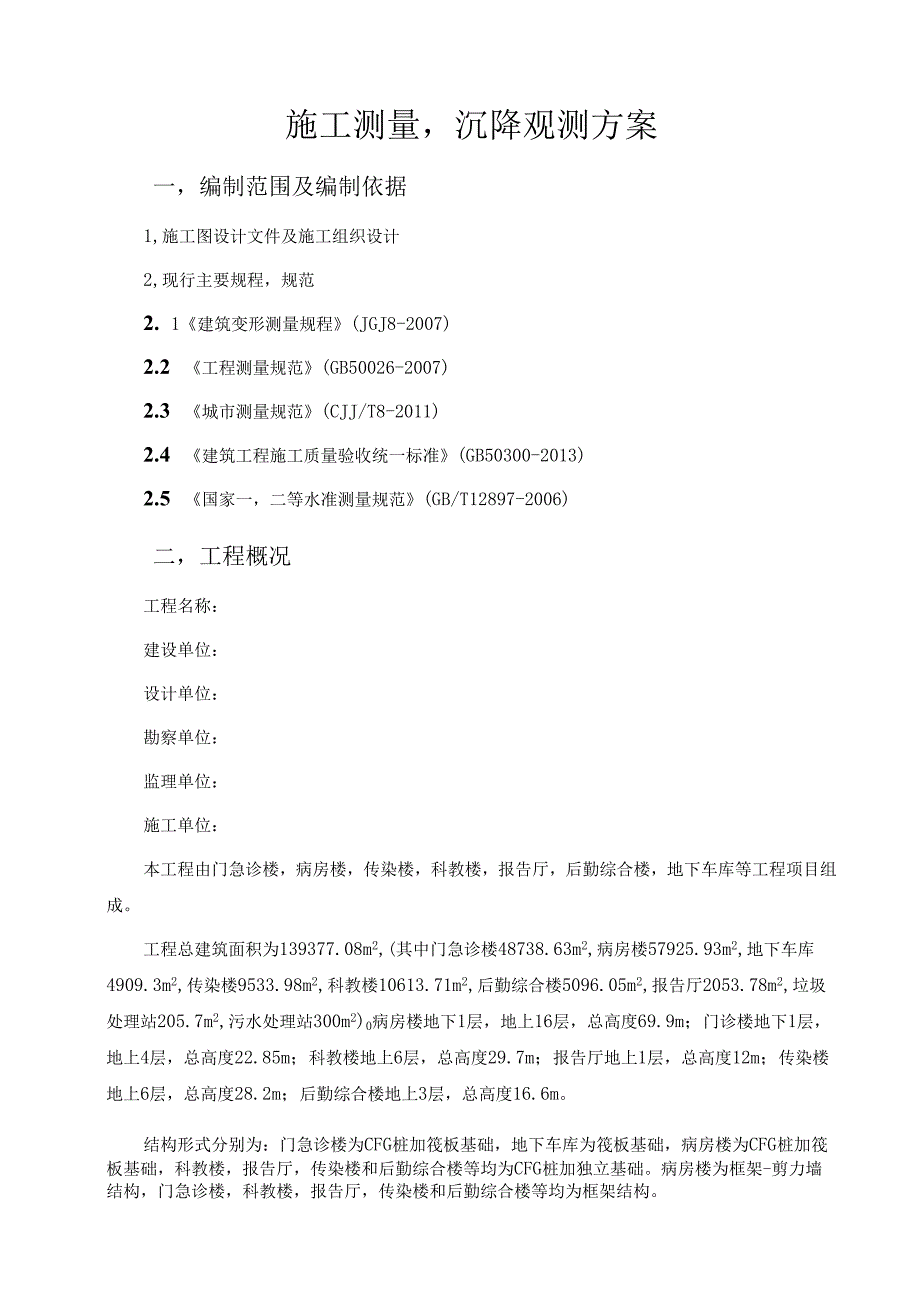

1、施工测量，沉降观测方案一，编制范围及编制依据1,施工图设计文件及施工组织设计2,现行主要规程，规范2. 1建筑变形测量规程(JGJ8-2007)2.2 工程测量规范(GB50026-2007)2.3 城市测量规范(CJJ/T8-2011)2.4 建筑工程施工质量验收统一标准(GB50300-2013)2.5 国家一，二等水准测量规范(GB/T12897-2006)二，工程概况工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：本工程由门急诊楼，病房楼，传染楼，科教楼，报告厅，后勤综合楼，地下车库等工程项目组成。工程总建筑面积为139377.08m2,(其中门急诊楼48738.63m2,
2、病房楼57925.93m2,地下车库4909.3m2,传染楼9533.98m2,科教楼10613.71m2,后勤综合楼5096.05m2,报告厅2053.78m2,垃圾处理站205.7m2,污水处理站300m2)0病房楼地下1层，地上16层，总高度69.9m；门诊楼地下1层，地上4层，总高度22.85m；科教楼地上6层，总高度29.7m；报告厅地上1层，总高度12m；传染楼地上6层，总高度28.2m；后勤综合楼地上3层，总高度16.6m。结构形式分别为：门急诊楼为CFG桩加筏板基础，地下车库为筏板基础，病房楼为CFG桩加筏板基础，科教楼，报告厅，传染楼和后勤综合楼等均为CFG桩加独立基础。病房
3、楼为框架-剪力墙结构，门急诊楼，科教楼，报告厅，传染楼和后勤综合楼等均为框架结构。本工程层高较多，局部为高支模架：门急诊楼地下室层高4.55m,一至三层4.50m,顶层4.45m;地下车库层高4.50m；病房楼地下室层高4.50m,一至四层4.50m,五至十六层3.90m,设备层4.50m;科教楼一至三层4.50m,四至五层3.90m,顶层3.85m;报告厅一层4.8m,二层4.2m;传染楼一层4.50m,二至六层3.80m;后勤综合楼一至三层4.20m。三，施工打算2.6 测量人员3. 1.l人员组成成立测量管理小组，由项目部的技术部负责测量小组的日常工作，本工程共配备3名具有丰富实践阅历的

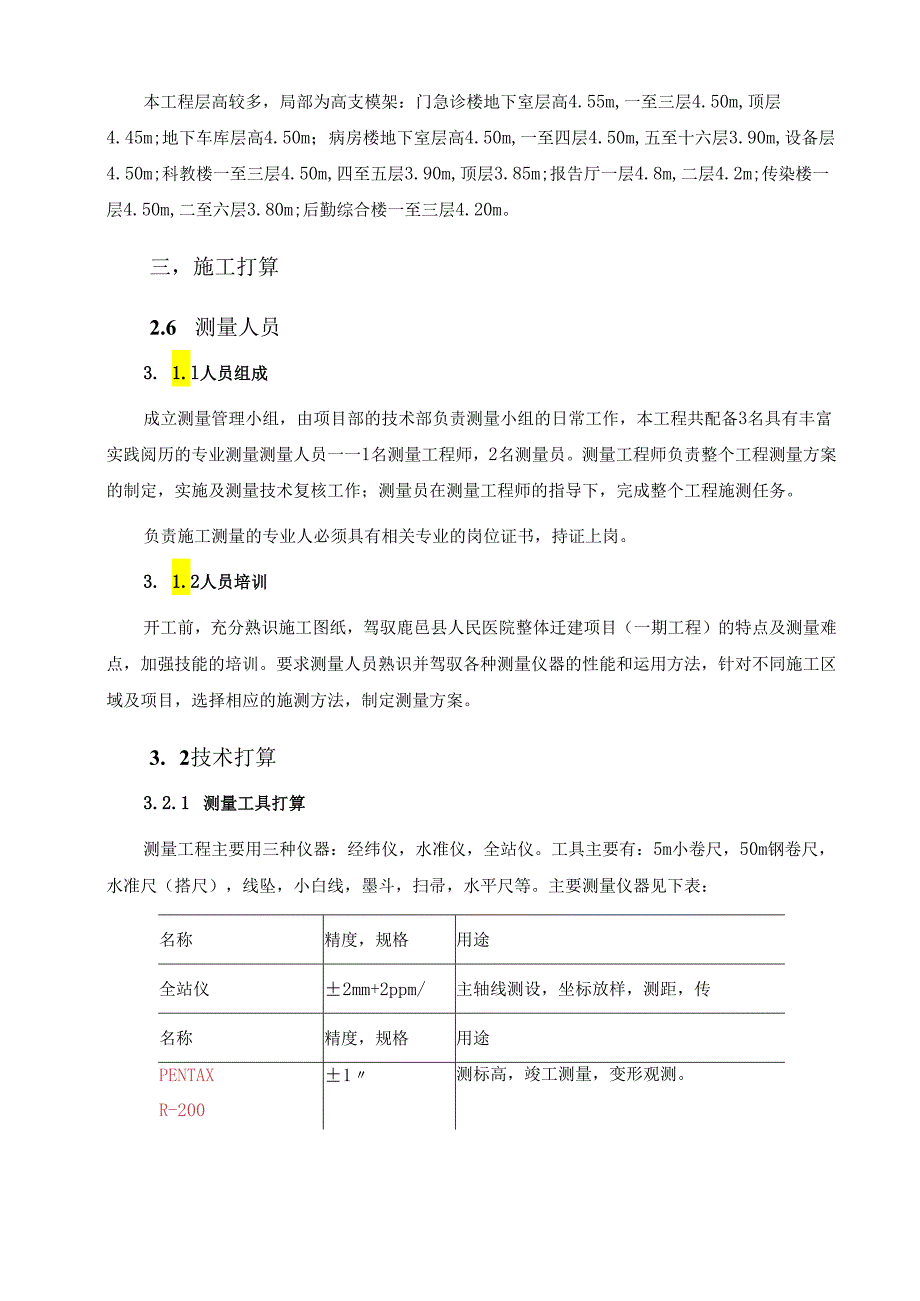

4、专业测量测量人员一一1名测量工程师，2名测量员。测量工程师负责整个工程测量方案的制定，实施及测量技术复核工作；测量员在测量工程师的指导下，完成整个工程施测任务。负责施工测量的专业人必须具有相关专业的岗位证书，持证上岗。3. 1.2人员培训开工前，充分熟识施工图纸，驾驭鹿邑县人民医院整体迁建项目（一期工程）的特点及测量难点，加强技能的培训。要求测量人员熟识并驾驭各种测量仪器的性能和运用方法，针对不同施工区域及项目，选择相应的施测方法，制定测量方案。3. 2技术打算3.2.1 测量工具打算测量工程主要用三种仪器：经纬仪，水准仪，全站仪。工具主要有：5m小卷尺，50m钢卷尺，水准尺（搭尺），线坠，小

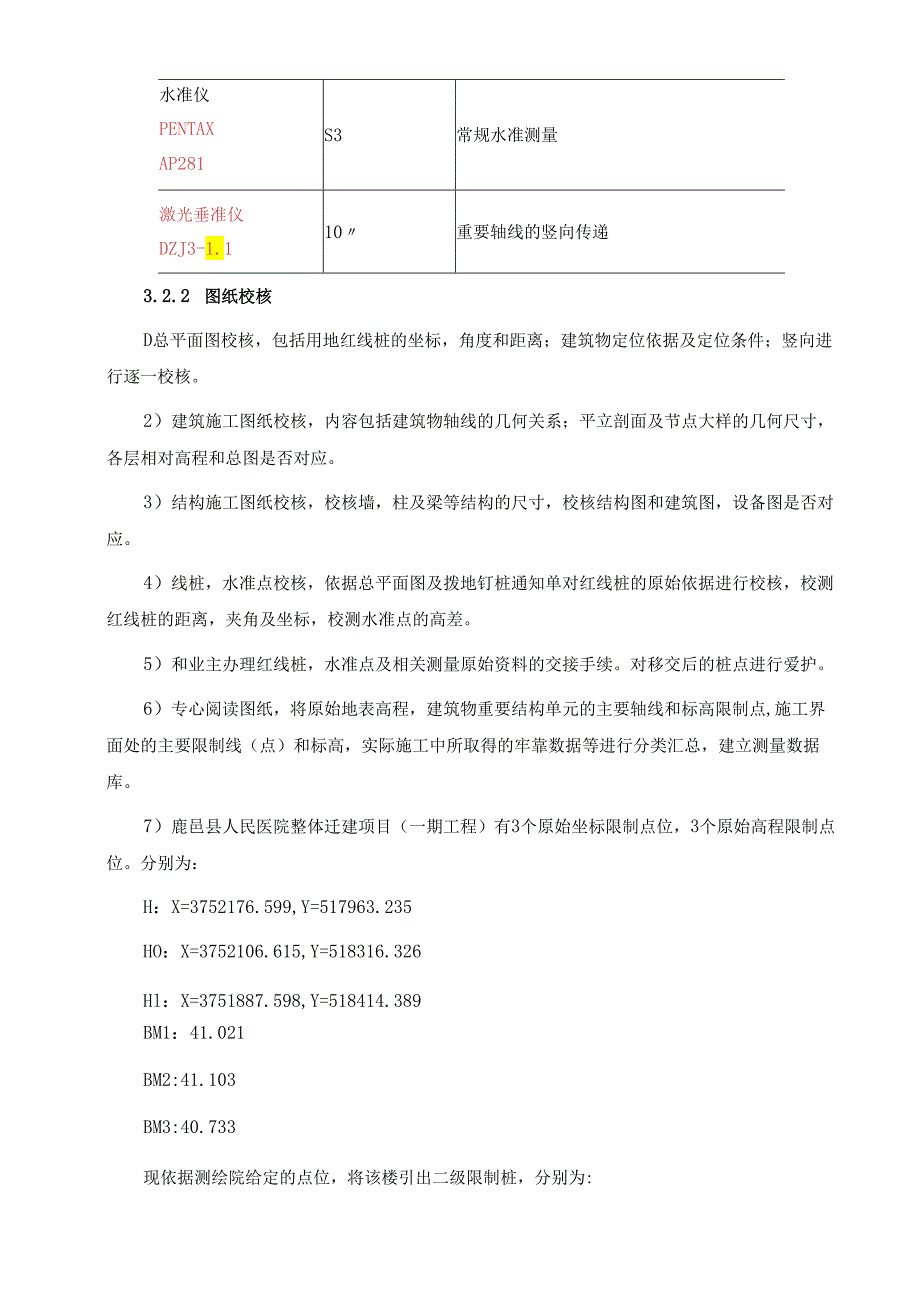

5、白线，墨斗，扫帚，水平尺等。主要测量仪器见下表：名称精度，规格用途全站仪2mm+2ppm/主轴线测设，坐标放样，测距，传名称精度，规格用途PENTAXR-2001测标高，竣工测量，变形观测。水准仪PENTAXAP281S3常规水准测量激光垂准仪DZJ3-1.110重要轴线的竖向传递3.2.2 图纸校核D总平面图校核，包括用地红线桩的坐标，角度和距离；建筑物定位依据及定位条件；竖向进行逐一校核。2）建筑施工图纸校核，内容包括建筑物轴线的几何关系；平立剖面及节点大样的几何尺寸，各层相对高程和总图是否对应。3）结构施工图纸校核，校核墙，柱及梁等结构的尺寸，校核结构图和建筑图，设备图是否对应。4）线桩
6、，水准点校核，依据总平面图及拨地钉桩通知单对红线桩的原始依据进行校核，校测红线桩的距离，夹角及坐标，校测水准点的高差。5）和业主办理红线桩，水准点及相关测量原始资料的交接手续。对移交后的桩点进行爱护。6）专心阅读图纸，将原始地表高程，建筑物重要结构单元的主要轴线和标高限制点,施工界面处的主要限制线（点）和标高，实际施工中所取得的牢靠数据等进行分类汇总，建立测量数据库。7）鹿邑县人民医院整体迁建项目（一期工程）有3个原始坐标限制点位，3个原始高程限制点位。分别为：H：X=3752176.599,Y=517963.235HO：X=3752106.615,Y=518316.326Hl：X=37518
7、87.598,Y=518414.389BM1：41.021BM2:41.103BM3:40.733现依据测绘院给定的点位，将该楼引出二级限制桩，分别为:AO：X=3752199.064,Y=518131.265Al：X=3752199.064,Y=518261.799A2：X=3752199.064,Y=518391.266A3：X=3752121.093,Y=518391.266A4：X=3752036.973,Y=518391.266A5：X=3751897.359,Y=518391.266A6：X=3751897.359,Y=518261.799A7：X=3751897.359,Y=51
8、8082.282A8：X=3752011.347,Y=518082.282A9：X=3752121.093,Y=518082.282A10：X=3752121.093,Y=518131.265All：X=3752121.093,Y=518261.799A12：X=3752044.125,Y=518261.7993.2.3 3建设工程测量成果及二级限制桩施工现场点位布置图3.2.4原基准坐标桩的交接及校测在工程开工前，进行现场原始永久性的基准坐标桩的交接。交接桩测量资料必须齐全,并应附有标桩位点示意图，标明各种标桩平面位置和标高，必要时并应附文字说明，依照资料，现场核对进行点位交接并签字。同时.
9、，应马上组织测量人员对业主供应的基准坐标桩进行必要的复测工作。3. 3过程管理本工程在测量工作中，确立测量流程，建立测量数据库，测量人员，仪器台帐，并进行定期的更新和检查。a,测量工作中将全面以数字化测量模式取代传统的常规测量模式，在数据计算，数据传输，数据采集，内外业计算，成果输出全面运用数字系统管理，最终和CIS实现对接。在平面测量过程中主要采纳全站仪进行。高程限制和沉降观测采纳数字水准仪进行。对于比较简洁的细部测量亦可采纳常规测量方法。数字化管理工作流程详见下图所示:数字化管理工作流程图b,建立测量人员台帐，将全部参加施工的自有，各分包，各协作单位的测量人员的信息均登记在册，并向监理单位
10、呈送担当测量工作的单位和个人应具备的相应的执业资质。c,严把仪器进场关，全部进入现场的测量器具均具有省市级法定计量检定部门出具的检定证书，并在有效期内运用。全部仪器的精度必须和所执行的工作任务相匹配，并在运用期间要始终保持受控状态。d,由于建筑施工单位的特点，分包单位进场，退场时间不一样，故测量人员，仪器数量，种类改变较大，测量台帐应实时更新。e,标识统一。全部限制桩点，监测点均设标识牌，牌中注明桩点的名称，点号,数据及管理单位；对于细部测设的点位，线段用油漆进行标识，注明其性质和相关数据，见下表。第二级施工限制网点号AOA1.坐标（X,Y,）四，施工支配3.1 劳动力组织：在项目部技术部设测
11、量组，配备专业测量人员3名以及仪器；施工作业队设专业测量人员，负责本队施工测量工作，施工队测设的关键限制点的测量成果都要经过项目部测量组复核，因此本工程施工测量设立两级测量机构，采纳三级管理的模式进行。测量工必须相对固定而且应当经过培训。各类测量人员必须持有相应上岗证。4. 2测量组职责a,检测并签认上级测量部门交给的平面和高程限制点，并对本区域的测量标记进行爱护。b,测设和加密本区域所需的主要轴线点，中线点和施工水准点，并报上级测量主管机构检测。c,负责本区域的施工放样，定位和其它零星测量工作。d,负责本区域限制点埋设工作。e,常常检查和保持测量限制点完好性以及相邻点间通视。f,负责所管区域
12、的施工测量资料的收集，并送到项目部归档。五，测量主要施工方法5.1原始基准标桩的交接及校测在工程开工前，应刚好联系业主，进行现场原始永久性的基准坐标桩的交接。交接桩测量资料必须齐全，并应附有坐标桩位点示意图，标明各种标桩平面位置和标高，必要时并应附文字说明，依照资料，现场核对进行交点并签字。同时，应马上组织测量人员对业主供应的基准标桩进行必要的复测工作，并在15天内将复测结果书面提交给业主。无误后方可运用，如发觉问题刚好通知业主及交桩单位探讨解决。无误后，由我司项目部负责爱护起来作为定位该工程具体位置的依据。爱护采纳钢管围成护栏的形式，并涂刷红白油漆做好标记。见下图。原始点位的爱护5. 2定位
13、测量依据测绘院测设的定位限制桩点，采纳极坐标或直角坐标的方法进行测设。在限制网中应包含重要点位和重要轴线；要和主要轴线保持平行关系；要保证每施工流水段中至少有四条两两相交的限制线。高程限制点布设以保证施测为原则。5. 3.1平面限制网的布网原则a,先整体，后局部，高精度限制低精度。b,限制点要选在通视条件良好，平安易爱护的地方，且分布匀称。c,依据现场已知红线点坐标和建筑总平面图上建筑物角点坐标，采纳CAD协助设计软件精确计算出红线点至各主限制点的直径，方位角等必要数据。d,采纳全站仪综合激光测量功能，依据从前计算出的数据进行工程定位放线工作，施放完全部总限制网及建筑物坐标后，要求依据不同于第
14、一次施放时的方法对己完成坐标点进行复测，保证放线精度符合要求。e,工程定位测量查验完成后，在主限制轴线引桩的基础上加密测设其它轴线。其它轴线的测设时采纳经伟仪，依据总平面图及建筑，结构施工图，测设该建筑物的施工轴线限制网。留意对施工的限制点进行爱护，在每个限制点的四周设置围栏及明显标记。5.3. 2限制网的精度设计平面设计网的技术指标见下表：限制网主要技术指标等级边长(m)测角中误差边长相对中误差相邻两点距离误差第级100-3005”1/400003mm第二级1003008”1/200003mm一级高程限制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于0.1mm。二
